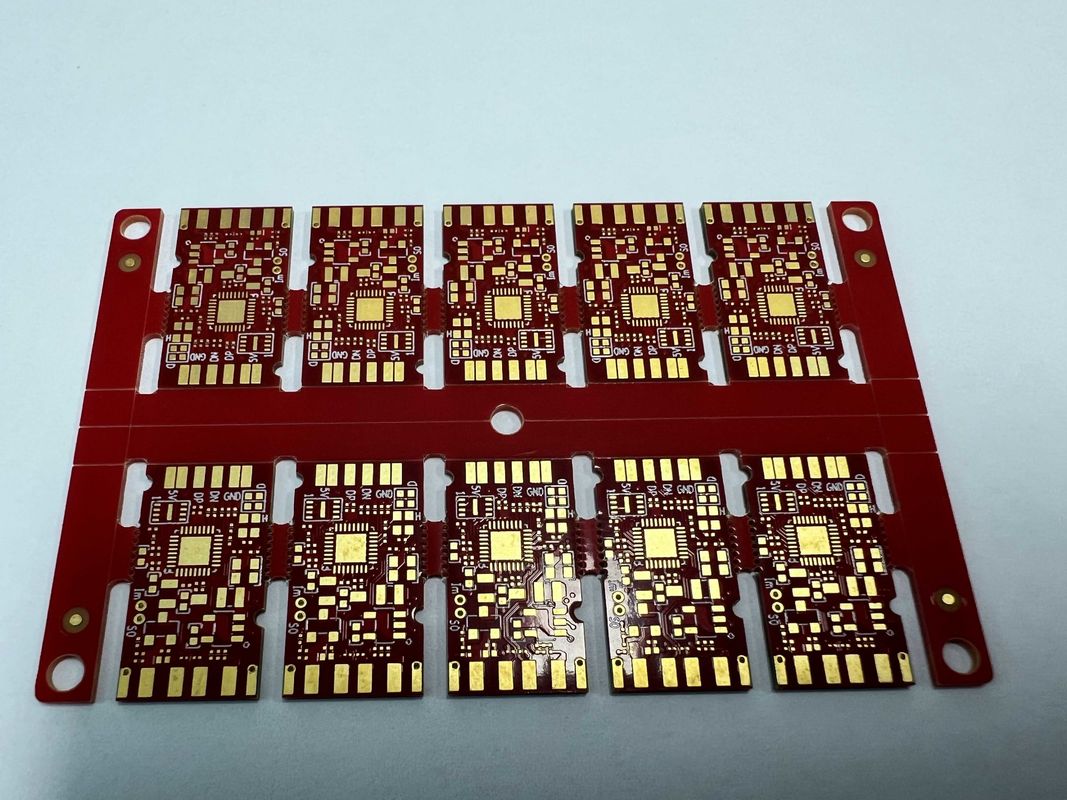

0.15mm 내층 간격 HDI PCB 보드 백색 실크와 가장 작은 구멍 크기 0.1mm 이점

0.15mm 내층 간격 HDI PCB 보드 백색 실크와 가장 작은 구멍 크기 0.1mm 이점

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
내부 레이어 간격:
0.15 밀리미터
두께:
0.4-3.2mm
원료:
S1000-2M
PCB 두께:
1.6mm
가장 작은 구멍 치수:
00.1mm
눈 먼 길 과 묻힌 길:
사용 가능
기판층:
10L
테스트:
100%E-테스트, 엑스레이
지불 및 배송 조건
제품 설명

제품 설명:

고밀도 모델 보드 (HDI PCB) 는 고속 및 고밀도 애플리케이션을 위해 설계된 인쇄 회로 보드의 일종입니다.이 첨단 기술은 더 작은 부품과 더 높은 연결 밀도를 가진 더 복잡한 디자인을 가능하게 합니다..

HDI PCB 보드는 높은 밀도의 상호 연결으로 유명하며, 더 적은 발자국에서 더 많은 연결을 가능하게합니다.이것은 공간이 제한되어 있지만 높은 성능이 필요한 응용 프로그램에 이상적입니다.

HDI 인쇄 회로 보드의 한 가지 주요 특징은 몰입 표면 완공의 사용입니다. 이 표면 완공은 평평한 표면을 제공합니다.부드러운 표면으로 용접성을 향상시키고 신뢰할 수있는 전기 연결을 보장합니다.침수 표면 완화는 또한 뛰어난 부식 저항을 제공하여 HDI PCB 보드를 다양한 환경에 적합하게 만듭니다.

HDI PCB 보드의 또 다른 중요한 특성은 실명 및 묻힌 비아의 사용 가능성입니다.이러한 유형의 비아스는 더 복잡한 라우팅을 허용하고 높은 상호 연결 밀도를 가진 다층 PCB를 만들 수 있습니다.. 블라인드 및 묻힌 비아를 사용하여 디자이너들은 성능을 희생하지 않고 더 작고 가벼운 디자인을 달성 할 수 있습니다.

미적 측면에서는, HDI 인쇄 회로 보드는 흰색 실크 스크린을 가지고 있습니다.흰색 실크 스크린은 깨끗하고 전문적인 외관을 제공 할뿐만 아니라 부품 라벨과 표시의 가시성을 향상시킵니다., 조립 및 문제 해결을 용이하게합니다.

HDI PCB 보드의 주요 사양 중 하나는 0.1mm의 가장 작은 구멍 크기입니다. 이 작은 구멍 크기는 얇은 피치 구성 요소를 사용할 수 있으며 정확하고 신뢰할 수있는 연결을 보장합니다.더 작은 구멍을 수용 할 수 있는 능력은 성능에 타협하지 않고 소형화를 필요로 하는 고밀도 설계에 필수적입니다.

요약하자면, 고밀도 인터 커넥터 (HDI) PCB 보드는 고밀도 애플리케이션을 위해 설계된 고속 PCB 보드입니다. 몰입 표면 마무리, 맹인 및 묻힌 비아스와 같은 기능으로,흰색 실크 스크린, 그리고 0.1mm의 가장 작은 구멍 크기, HDI PCB 보드는 까다로운 전자 설계에 대한 고급 기능을 제공합니다.


특징:

  • 제품명: HDI PCB 보드
  • 테스트: 100%E 테스트, X-RAY
  • 가장 작은 구멍 크기: 0.1mm
  • 눈 먼 곳 과 묻힌 곳: 사용 가능
  • PCB 두께: 1.6mm
  • 표면: 침몰

기술 매개 변수:

두께 00.4-3.2mm
표면 침수
PCB 타입 8층 다층 PCB 보드
PCB 두께 10.6mm
테스트 100%E 테스트, X-Ray
눈 먼 길 과 묻힌 길 사용 가능
보드 레이어 10L
가장 작은 구멍 크기 00.1mm
미나 비아 00.1mm
유리 에포시 RO4350B Tg280°C, Er<3.48로저스

응용 프로그램:

고속 PCB 응용 프로그램에 관해서 HDI PCB 보드는 고급 설계 및 제조 기능으로 인해 최고의 선택입니다. 최소 크기는 0.1mm 및 10층의 보드 층, 이 8층 다층 PCB 보드는 고밀도의 상호 연결이 필요한 복잡한 전자 장치에 이상적입니다.

이 판을 만드는 데 사용되는 HDI PCB 제조 과정은 경로 밀도를 높이고 더 얇은 선과 공간을 허용합니다.공간을 제한하고 신호 무결성이 중요한 애플리케이션에 적합합니다.0.4mm에서 3.2mm까지의 판 두께는 구조적 무결성을 유지하면서 설계의 유연성을 제공합니다.

HDI PCB 보드의 주요 제품 속성 중 하나는 내구성과 유연성의 균형을 이루는 1.6mm PCB 두께로 다양한 응용 분야에 적합합니다.통신장비를 위한 것이든, 의료기기, 또는 자동차 시스템,이 PCB 보드는 다양한 산업의 요구를 충족시킬 수 있습니다.

고속 기능과 정밀 제조로 HDI PCB 보드는 신뢰할 수있는 성능과 효율적인 신호 전송을 요구하는 시나리오에 적합합니다.데이터 서버에서 소비자 전자제품, 이 보드는 원활한 작동과 최적의 기능을 보장하는 현대 기술의 요구를 처리 할 수 있습니다.

전체적으로 HDI PCB 보드는 높은 성능, 컴팩트 디자인 및 신뢰할 수있는 연결을 요구하는 응용 프로그램에 대한 다재다능한 솔루션입니다.첨단 기능과 제조 프로세스는 전자 혁신의 경계를 확장하려는 디자이너와 엔지니어에게 선택의 여지가 있습니다..


사용자 정의:

제품 사용자 정의 서비스HDI PCB 보드제품:

- 장님 및 묻힌 비아: 사용 가능

- 유리 에포시: RO4350B Tg280°C, Er<3.48로저스

- 키워드: 고밀도 인터커넥터

- 표면: 침몰

- PCB 두께: 1.6mm


지원 및 서비스:

HDI PCB 보드 제품에 대한 제품 기술 지원 및 서비스는 다음을 포함합니다.

- 설치, 문제 해결 및 유지 보수에 대한 전문 기술 지원.

- 사용자와 기술자를 위한 포괄적인 교육 프로그램

- 최적의 성능을 보장하기 위해 정기적으로 소프트웨어 및 펌웨어 업데이트

- 모든 제품 결함 또는 문제에 대한 보증 및 수리 서비스.
