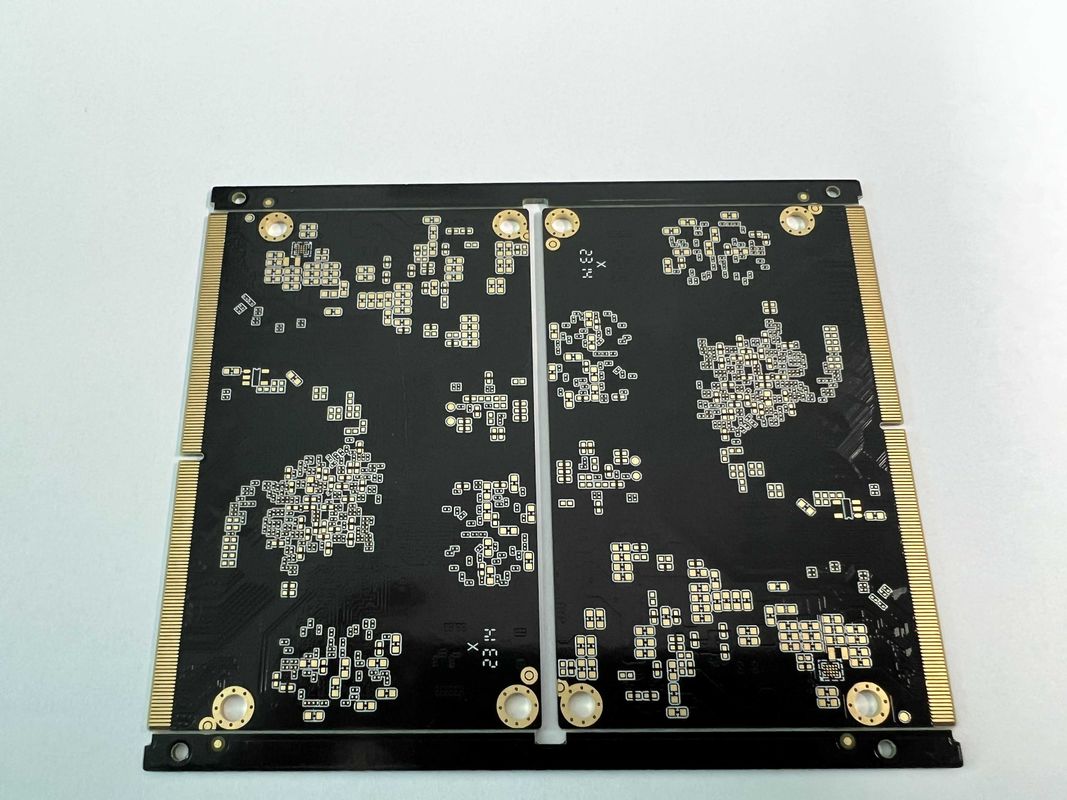

높은 측면 비율 10 1 HDI PCB 보드 P1.5 간격과 0.3mm 미니 Bga 피치

높은 측면 비율 10 1 HDI PCB 보드 P1.5 간격과 0.3mm 미니 Bga 피치

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Blind Vias:
Yes
Key Words:
High Density Interconnector
Impedance Control:
+/-10%
Misalignment Of Layers:
+/- 0.06
Spacing:
P1.5
Testing:
100%E-Testing,X-RAY
Process:
Immersion Gold/sliver
Bga:
10MIL
지불 및 배송 조건
제품 설명

제품 설명:

HDI PCB 보드는 고속 및 고밀도 애플리케이션을 위해 설계된 고성능 회로 보드입니다. 10MIL의 BGA 피치로,이 PCB 보드는 정확성과 신뢰성을 필요로 하는 고급 전자 장치에 이상적입니다.

Immersion Gold/silver의 첨단 프로세스를 사용하여 제조된 HDI PCB 보드는 뛰어난 전도성과 부식 저항성을 제공하여 까다로운 환경에서 최적의 성능을 보장합니다.Immersion Gold/silver finish는 또한 우수한 용접성을 제공합니다, 구성 요소가 판에 안정적으로 고정되는 것을 용이하게합니다.

HDI PCB 보드의 주요 특징 중 하나는 100% 전기 테스트 선보일 전 보증입니다.이 엄격 한 시험 과정 은 각 보드 가 최고 품질 표준 에 부합 하고 그 성능 에 영향을 줄 수 있는 결함 이나 문제 가 없는 것 을 보장 합니다고객들은 그들이 받는 모든 HDI PCB 보드가 철저히 테스트되고 결함없이 작동한다는 것을 확인했다는 것을 안심할 수 있습니다.

P1의 간격으로5, HDI PCB 보드는 정확한 라우팅 및 상호 연결 기능을 제공하여 성능을 손상시키지 않고 복잡하고 컴팩트한 디자인을 구현 할 수 있습니다.좁은 간격 또한 고밀도의 성격에 기여, 공간을 제한하지만 성능이 중요한 응용 프로그램에 적합합니다.

HDI PCB 보드의 또 다른 주목할만한 특징은 ENIG (Electroless Nickel Immersion Gold) 마무리입니다.ENIG 가공은 평평하고 매끄러운 표면을 제공 하며, 미세한 피치 부품에 이상적입니다. 그리고 신뢰할 수 있는 용접 관절을 보장합니다.또한 탁월한 산화 저항을 제공하여 보드의 수명과 내구성을 향상시킵니다.

요약하자면, HDI PCB 보드는 고속 및 고밀도 응용 분야에서 뛰어난 최고 수준의 제품입니다. 10MIL BGA, 몰입 금 / 은 프로세스,100% 전기 테스트 배송 전, P1.5 간격, 그리고 ENIG 마무리, 이 PCB 보드는 정확성, 신뢰성, 그리고 성능을 요구하는 까다로운 전자 프로젝트에 완벽한 선택입니다.


특징:

  • 제품명: HDI PCB 보드
  • 표면 마감: 금 접착, HASL 납 없는
  • 면비: 101
  • BGA: 10MIL
  • 보드 레이어: 4L
  • 간격: P1.5

기술 매개 변수:

측면 비율 10:1
표면 가공 금 접착, HASL 납 자유
Bga 10MIL
핵심 단어 고밀도 인터 커넥터, HDI PCB, 고밀도 PCB, HDI 인쇄 회로 보드
임페던스 제어 +/-10%
미니 BGA 피치 00.3mm
특징 ENIG
공정 몰입 금/은
테스트 100%E 테스트, X-Ray
간격 P1입니다.5

응용 프로그램:

고속 PCB 응용 분야에 관해서, 금 접착과 HASL 납 없는 표면 완화가있는 HDI PCB 보드는 최고의 선택입니다.몰입 금/은자 공정과 +/-10%의 임피던스 제어이 제품은 다양한 제품 응용 프로그램 및 시나리오에 이상적입니다.

HDI PCB 보드의 주요 응용 사례 중 하나는 고속 PCB 설계입니다.블라인드 비아와 고밀도 인터 커넥터와 같은 고급 기능은 고속 데이터 전송에 적합합니다., 높은 주파수에서도 신호의 무결성과 신뢰성을 보장합니다.

예를 들어, 고화질 비디오 신호가 고속으로 처리되고 변환되는 HD-SDI 변환기 분야에서 HDI PCB 보드는 결정적인 역할을 합니다.임피던스 제어 기능이 신호 품질을 유지하는 데 도움이 됩니다, 금으로 칠하고 HASL 납 없는 표면 가공은 내구성 및 장기 성능을 보장합니다.

HDI PCB 보드가 우수한 또 다른 시나리오는 복잡한 회로 레이아웃과 좁은 공간 제약이 필요한 응용 프로그램입니다. 블라인드 비아스의 사용은 라우팅 밀도를 증가시킬 수 있습니다.스마트 폰과 같은 컴팩트 전자 장치에 적합합니다., 태블릿, 웨어러블 기기

전체적으로 HDI PCB 보드는 다양한 고속 PCB 응용 프로그램에서 사용할 수있는 다재다능한 제품으로 뛰어난 성능, 신뢰성 및 효율성을 제공합니다.첨단 기능과 고품질의 표면 가공의 조합은 정확한 신호 제어와 고밀도 상호 연결이 필요한 까다로운 프로젝트에 대한 선택으로 만듭니다..


사용자 정의:

HDI 인쇄회로판에 대한 제품 사용자 정의 서비스:

임페던스 제어: +/-10%

면비: 101

BGA: 10MIL

BGA 피치: 0.3mm

테스트: 100% 전자 테스트, 엑스레이


지원 및 서비스:

우리의 제품 기술 지원 및 HDI PCB 보드에 대한 서비스는 다음을 포함합니다:

- 설치 및 설정에 대한 지원

- 문제 해결 및 기술 문제 진단

- 제품 사용 및 최상의 사례에 대한 지침을 제공

- 성능 최적화를 위한 권고

- 지속적인 제품 업데이트 및 유지보수 지원
