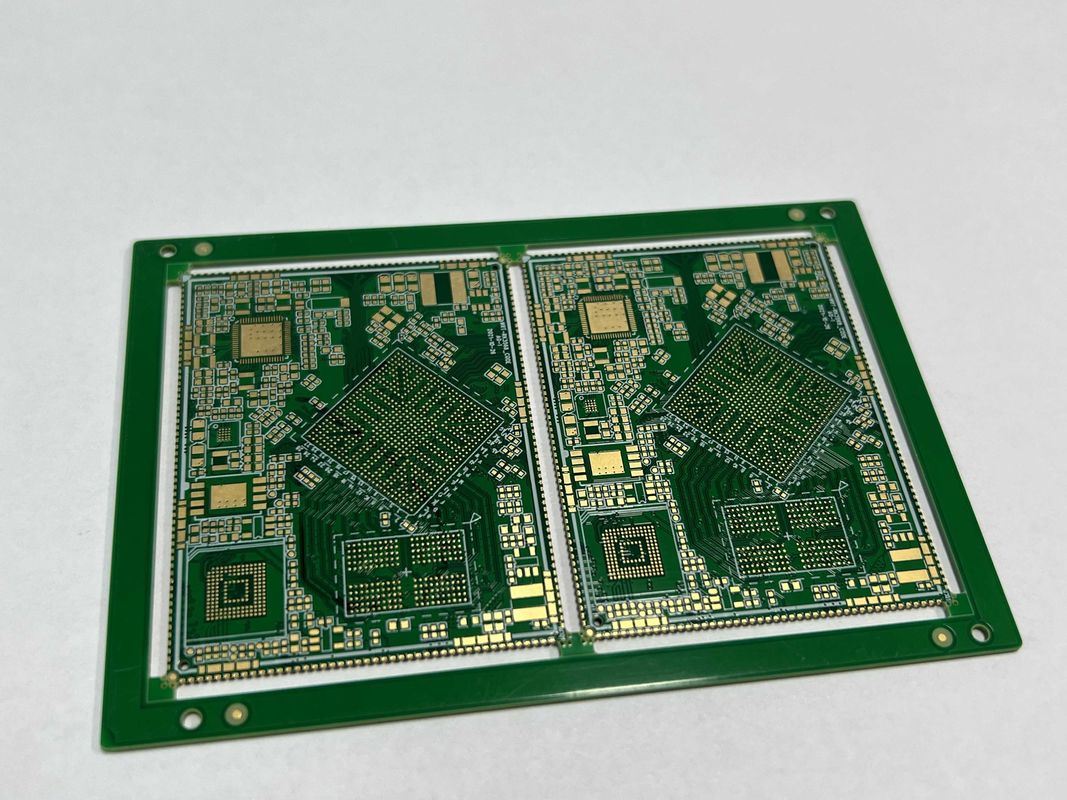

네, 반 구멍과 0.15mm 최소 구멍 크기의 HDI PCB 보드

제품 설명:

HDI PCB, 고밀도 상호 연결 PCB로도 알려져 있으며, 고속 및 고주파 애플리케이션에 특별한 성능과 신뢰성을 제공하는 인쇄 회로 보드의 일종입니다.기술 발전으로, HDI PCB 보드는 전통적인 PCB에 비해 더 복잡한 설계와 더 엄격한 라우팅 요구 사항을 수용 할 수있는 능력으로 인해 점점 더 인기가 있습니다.이러한 보드는 통신과 같은 산업에서 널리 사용됩니다., 항공우주, 의료기기 및 소비자 전자제품. HDI PCB 보드는 높은 품질의 원료를 사용하여 제조되며 FR4 IT180 재료가 인기있는 선택입니다.FR4 IT180는 뛰어난 열 및 전기 특성으로 알려진 화염 retardant 물질의 일종입니다.이 재료는 HDI PCB 보드가 현대 전자 장치의 엄격한 성능 요구 사항을 충족시키는 것을 보장합니다.HDI PCB 보드의 주요 특징 중 하나는 초미세한 흔적과 공간을 지원 할 수있는 능력입니다최소한의 흔적 너비와 3/3 밀리미터의 간격이 높은 정확성과 신호 무결성을 요구하는 복잡한 설계에 적합합니다.이 특징 은 설계자 들 이 더 많은 부품 을 더 작은 공간 에 담을 수 있게 해 준다, 콤팩트하고 가벼운 전자 장치로 이어집니다. HDI PCB 보드는 일반적으로 4에서 20 층까지 다양한 계층 수에서 사용할 수 있습니다.이러한 보드의 다층 구조로 설계자는 더 작은 발자국에서 더 높은 회로 밀도와 기능을 달성 할 수 있습니다.. 6-32L의 계층 수는 높은 성능과 신뢰성을 요구하는 응용 프로그램에 복잡한 회로를 설계하는 데 유연성을 제공합니다. 10의 측면 비율:1 HDI PCB 보드에 추가로 그들의 설계 능력을 향상높은 측면 비율은 얇은 피치 구성 요소와 비아를 생성하여 보드가 맹인 및 묻힌 비아와 같은 첨단 기술을 지원 할 수 있습니다.이 특징은 현대 전자 장치의 소형화 및 성능 요구 사항을 충족시키기 위해 결정적입니다.요약하자면, HDI PCB 보드는 고속 및 고주파 성능을 요구하는 까다로운 애플리케이션에 신뢰할 수 있고 고성능의 솔루션을 제공합니다.FR4 IT180 소재의 사용과 같은 특징으로초미세한 흔적, 다층 구조와 높은 비율로, 이러한 보드는 최첨단 기술에 의존하는 산업에 적합합니다.의료기기, 또는 소비자 전자, HDI PCB 보드는 전자 설계의 혁신과 우수성의 기초를 제공합니다.

특징:

• HDI PCB 제조
• HDI 인쇄 회로 보드
• 고속 PCB 보드
• 제품명: HDI PCB 보드
• PCB 이름: 4L 1+N+1 HDI 보드
• 두께: 0.4-3.2mm
• 면비: 101
• 테스트: 100%E 테스트, X-RAY
• 특수 요구 사항: 램프 소켓

기술 매개 변수:

응용 프로그램:

고밀도 모델 보드, HDI PCB 보드 및 HDI PCB에 대한 제품 응용 기회 및 시나리오:

고밀도 인터 커넥터 (HDI) PCB 보드는 고급 기능과 기능으로 인해 광범위한 응용 분야에서 사용할 수있는 다재다능한 제품입니다.6층에서 32층까지의 판층, 이 제품은 고밀도 회로와 복잡한 디자인을 필요로 하는 애플리케이션에 이상적입니다.

HDI PCB 보드의 주요 응용 시나리오 중 하나는 통신 산업에서 콤팩트하고 고성능 전자 장치에 대한 수요가 지속적으로 증가하고 있습니다.고밀도 모델 보드는 더 많은 구성 요소를 더 작은 공간에 포장 할 수 있습니다., 스마트폰, 태블릿, 네트워크 장비와 같은 애플리케이션에 적합합니다.

HDI PCB의 또 다른 중요한 응용 기회는 정확성과 신뢰성이 결정적인 의료 분야에서 있습니다.FR4 IT180 원료 사용은 판이 업계의 높은 성능 및 안전 기준을 충족시키는 것을 보장합니다.0.15mm의 최소 구멍 크기는 복잡하고 정확한 회로를 만들 수 있습니다.HDI PCB 보드를 환자 모니터링 시스템 및 진단 장비와 같은 의료 장치에 적합하도록 만드는.

또한, 0.2mm에서 6.00mm (8mil에서 126mil) 까지의 다양한 판 두께 옵션은 HDI PCB 보드를 다양한 산업에 걸쳐 다양한 응용 분야에 적합하게 만듭니다. 예를 들어,자동차 부문, 공간이 종종 제한되어있는 경우 얇은 보드 옵션을 사용하여 컴팩트하고 효율적인 전자 제어 장치를 만들 수 있습니다.

결론적으로, 고밀도 인터커넥터 (HDI) PCB 보드는 다양한 산업 분야에서 광범위한 응용 분야에서 사용할 수있는 다재다능하고 고성능 제품입니다.첨단 기능, 높은 판 층 수, FR4 IT180 원료, 최소 구멍 크기가 0.15mm, 유연한 판 두께 옵션,고밀도 회로와 정밀 엔지니어링이 필요한 애플리케이션에 이상적인 선택이됩니다..

사용자 정의:

고속 PCB 보드, 고밀도 모델 보드, DDR4 PCB를 위한 제품 사용자 정의 서비스:

최소 구멍 크기: 0.15mm

테스트: 100%E 테스트, X-RAY

임페던스 제어: 네

미트 추적: 3/3 밀리

구멍 크기: 0.1mm 레이저 드릴

지원 및 서비스:

HDI PCB 보드 제품에 대한 제품 기술 지원 및 서비스는 다음을 포함합니다.

- HDI PCB 보드와 관련된 모든 기술적 문제에 대한 전체적인 문제 해결 지원.

- HDI PCB 보드의 적절한 설치 및 설정에 대한 전문가 지침.

- 최적의 성능을 보장하기 위해 정기적으로 소프트웨어 업데이트 및 펌웨어 업그레이드.

- HDI PCB 보드의 역량을 극대화하도록 사용자를 돕기 위한 교육 자원과 문서.

- 하드웨어 결함 또는 장애에 대한 보증 및 수리 서비스
