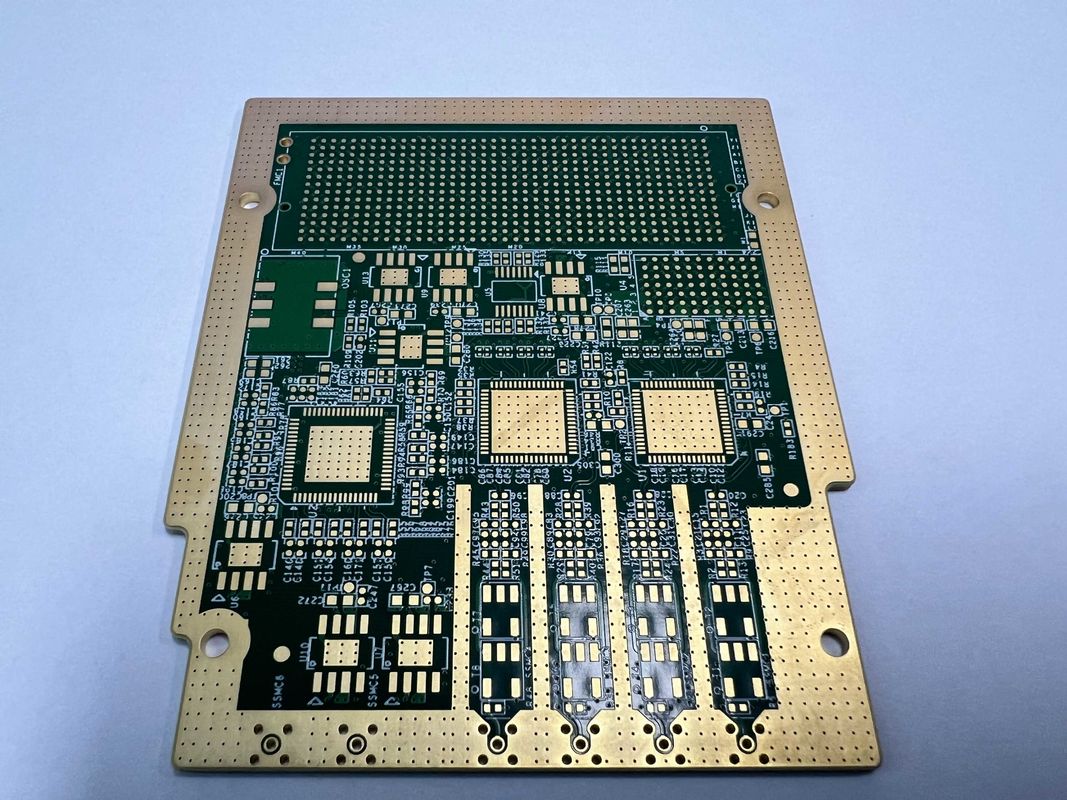

6-32L 보드 레이어 HDI PCB 보드 FR4 IT180 원료 및 응용 프로그램에 대한 0.1mm 레이저 드릴 구멍 크기

제품 설명:

HDI PCB 보드는 현대 전자제품의 높은 요구사항을 충족시키기 위해 특별히 설계된 우수한 품질의 PCB 보드입니다.이 제품은 고밀도의 상호 연결과 정확한 임피던스 제어가 필요한 애플리케이션에 이상적입니다..

HDI PCB 보드의 주요 특성 중 하나는 램프 소켓에 대한 특별한 요구 사항입니다. 이 기능은 램프의 쉽고 안전한 연결을 허용합니다.신뢰성이 중요한 조명용품의 우수한 선택이 됩니다..

최고 수준의 FR4 IT180 원료를 사용하여 제조 된 HDI PCB 보드는 예외적인 성능과 내구성을 제공합니다. FR4 IT180 물질은 우수한 열 및 전기 특성을 보장합니다.다양한 전자 장치에 적합하도록.

두께 0.4mm에서 3.2mm까지의 HDI PCB 보드는 구조적 무결성을 유지하면서 설계의 유연성을 제공합니다.이것은 성능에 타협하지 않고 컴팩트하고 가벼운 디자인을 가능하게합니다..

고밀도 인터 커넥터 (HDI) PCB로서이 제품은 복잡한 레이아웃과 높은 신호 밀도를 필요로하는 응용 프로그램에 최적화되었습니다.제조 과정 에 사용 된 첨단 기술 은 더 좁은 경로 및 더 작은 비아 를 가능하게 한다, 더 작고 효율적인 PCB 설계로 이어집니다.

임피던스 제어는 HDI PCB 보드의 중요한 측면이며, 일관된 신호 무결성을 보장하고 신호 손실을 최소화합니다.이 기능은 신호 정확성이 가장 중요한 고속 디지털 애플리케이션에 필수적입니다..

HDI PCB 제조에 관해서는이 제품은 정확성과 신뢰성으로 돋보입니다. 전문 제조 프로세스는 구리 상호 연결, 마이크로 비아의 여러 층을 포함합니다.,그리고 첨단 라우팅 기술로 최소 신호 간섭으로 고밀도 상호 연결을 달성합니다.

전체적으로 HDI PCB 보드는 고밀도 PCB 솔루션을 필요로하는 까다로운 애플리케이션을 위해 설계된 최고 수준의 제품입니다.그리고 첨단 기능으로 인해 통신과 같은 산업에 이상적인 선택입니다자동차, 항공우주 및 소비자 전자제품

특징:

• 제품명: HDI PCB 보드
• 키워드: 고밀도 인터 커넥터, 고속 PCB, HDI 인쇄 회로 보드
• 특별 요청: 반 구멍, 0.25mm BGA
• 최소 구멍 크기: 0.15mm
• 계층 수: 4-20 계층
• 테스트: 100%E 테스트, X-RAY

기술 매개 변수:

응용 프로그램:

HDI 인쇄 회로 보드는 고밀도 상호 연결 애플리케이션을 위해 설계 된 고 전문 회로 보드입니다.이 보드는 첨단 기술과 뛰어난 성능으로 유명합니다.다양한 제품 응용 프로그램 및 시나리오에 적합합니다.

HDI PCB 보드의 일반적인 응용 분야는 HD-SDI 변환기 제조입니다.이러한 변환기는 최적의 신호 전송과 최소한의 신호 손실을 보장하기 위해 고밀도의 상호 연결이 필요합니다.최소 3/3 밀리미터의 흔적 너비와 0.1mm 레이저 드릴의 구멍 크기의 HDI PCB 보드는 HD-SDI 변환기의 임피던스 제어 요구 사항을 충족시키기 위해 완벽합니다.

HDI PCB 보드의 또 다른 핵심 응용 시나리오는 고속 통신 시스템입니다. 이러한 시스템은 특히 높은 주파수에서 신호 무결성을 유지하기 위해 정확한 임피던스 제어가 필요합니다..HDI PCB 보드의 첨단 기술은 최소 구멍 크기가 0.15mm와 같은 특징으로 고속 통신 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.

또한 HDI PCB 보드는 신뢰성과 성능이 중요한 항공우주 및 국방 산업에서 널리 사용됩니다.이러한 보드에서 제공하는 고밀도 상호 연결은 컴팩트한 설계와 높은 신호 무결성을 요구하는 응용 프로그램에 적합합니다..

요약하자면, HDI PCB 보드의 특성, 예를 들어 최소한의 추적 너비, 구멍 크기 및 임피던스 제어 등은 다양한 제품 응용 및 시나리오에 다재다능하고 적합합니다.그것은 HD-SDI 변환기의 제조에 있는지 여부, 고속 통신 시스템, 또는 항공우주 및 국방 응용 프로그램, HDI PCB 보드는 뛰어난 성능과 신뢰성을 제공합니다.
