우리의 HDI PCB 보드 제품은 첨단 기술과 우수한 구조로 현대 전자 장치의 요구 사항을 충족하도록 설계되었습니다. 최소 구멍 크기는 0.15mm 및 최소 흔적 너비 / 간격 3/3 밀리, 우리의 HDI 보드는 정확성과 신뢰성을 요구하는 고속 애플리케이션에 적합합니다.
두께에 관해서는, 우리의 HDI PCB 보드는 0.4mm에서 3.2mm까지의 범위를 제공하며, 다양한 디자인 요구 사항에 대한 유연성을 제공합니다.당신이 더 복잡한 응용 프로그램을 위해 얇고 가벼운 보드 또는 두꺼운 하나를 필요로 여부, 우리의 HDI 보드는 당신을 보호합니다.
우리의 HDI PCB 보드의 가장 뛰어난 특징 중 하나는 저항 제어입니다. 이는 신호의 일관성 및 신뢰할 수있는 성능을 보장합니다.이것은 신호 품질이 가장 중요한 고속 PCB 애플리케이션에 매우 중요합니다..
우리의 4L 1+N+1 HDI 보드를 사용하면 품질, 성능 및 신뢰성 측면에서 최고를 기대할 수 있습니다.첨단 전자 기기를 설계하거나 기존 기기를 업그레이드하는 경우, 우리의 HDI PCB 보드는 완벽한 선택입니다.
우리의 HDI 인쇄 회로 보드가 당신의 전자 디자인에서 만들 수 있는 차이를 경험하십시오. 우리의 HDI PCB 보드 제품을 신뢰하여그리고 다음 프로젝트를 위한 신뢰할 수 있는 기능.
| 특별 요구 사항 | 램프 소켓 |
| 두께 | 00.4-3.2mm |
| 최소 구멍 크기 | 0.15mm |
| 구멍 크기 | 0.1mm 레이저 드릴 |
| 임페던스 제어 | 네 |
| 측면 비율 | 10:1 |
| 보드 레이어 | 6-32L |
| 핵심 단어 | 고밀도 인터 커넥터 |

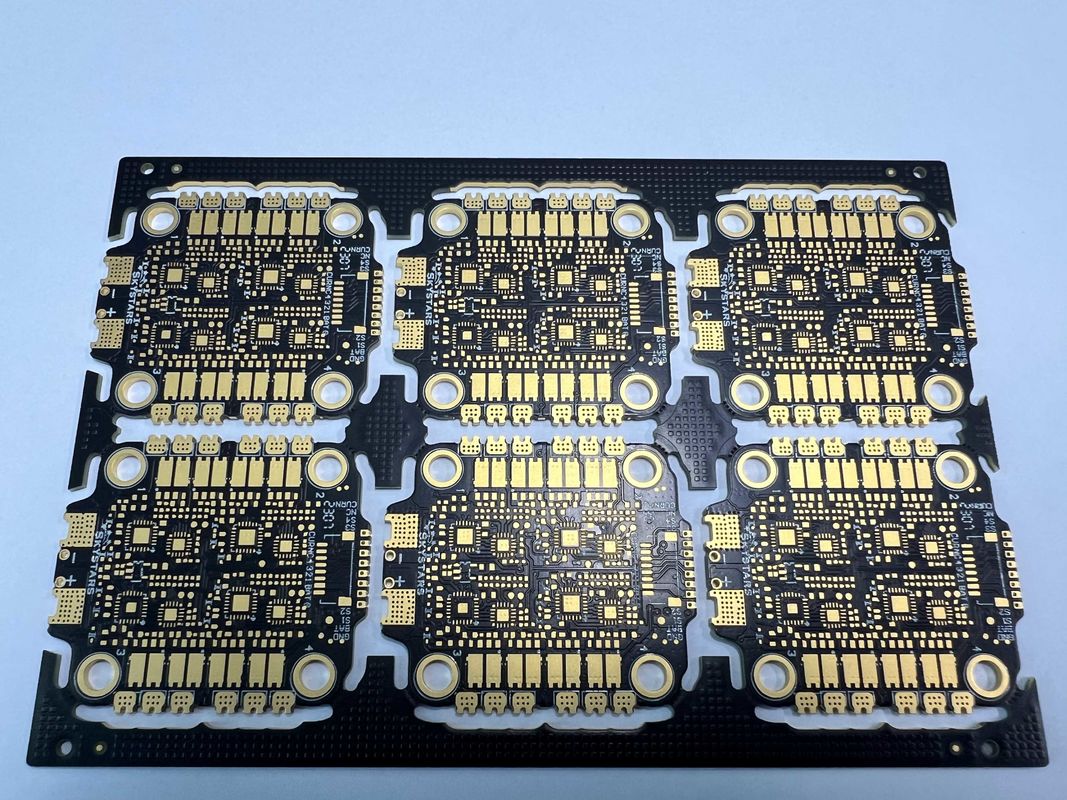

| Pcb 이름 | 4L 1+N+1 HDI 보드 |
| 계층 수 | 4-20 층 |
HDI 인쇄 회로 보드 (PCB) 는 다양한 전자 응용 분야에서 높은 성능을 제공하는 고급 회로 보드입니다.6~32층의 판층, 100% E-테스팅과 X-RAY를 포함한 테스트, 그리고 0.1mm 레이저 드릴의 구멍 크기, 이러한 PCB는 고속 및 고밀도 전자 설계에 이상적입니다.
제품 사용 기회 및 시나리오:
1고속 애플리케이션: HDI PCB 보드는 신호 무결성과 전송 속도가 중요한 고속 애플리케이션에 적합합니다.그들은 일반적으로 통신과 같은 산업에서 사용됩니다., 항공우주, 데이터 통신
2소형 전자: HDI PCB의 높은 밀도는 공간을 제한하는 컴팩트 전자 장치에 적합합니다. 그들은 일반적으로 스마트 폰, 태블릿, 웨어러블,그리고 다른 휴대용 전자제품.
3고성능 컴퓨팅: HDI PCB 보드는 신뢰성 및 효율성이 필수적인 고성능 컴퓨팅 응용 프로그램에서 우수합니다. 서버, 슈퍼 컴퓨터,그리고 다른 컴퓨터 시스템.
4자동차 전자: HDI PCB의 견고한 디자인은 견고함과 가혹한 조건 하에서의 성능이 필요한 자동차 전자 장치에 이상적입니다.그들은 일반적으로 엔진 제어 장치에 사용됩니다., 인포테인먼트 시스템, 그리고 고급 운전자 보조 시스템.
5의료기기: HDI PCB 보드는 정확성, 신뢰성 및 컴팩트 크기가 중요한 의료 장치에서 사용됩니다. 일반적으로 의료 영상 장비에서 발견됩니다.환자 모니터링 장치, 진단 도구.
6산업용: HDI PCB는 높은 신뢰성과 성능을 요구하는 산업용 애플리케이션에 적합합니다. 일반적으로 자동화 시스템, 제어 패널,산업용 IoT 장치.
전체적으로 HDI 인쇄 회로 보드는 다양한 산업과 응용 분야에서 고속, 고밀도 전자 설계에 대한 신뢰할 수 있고 효율적인 솔루션을 제공합니다.
