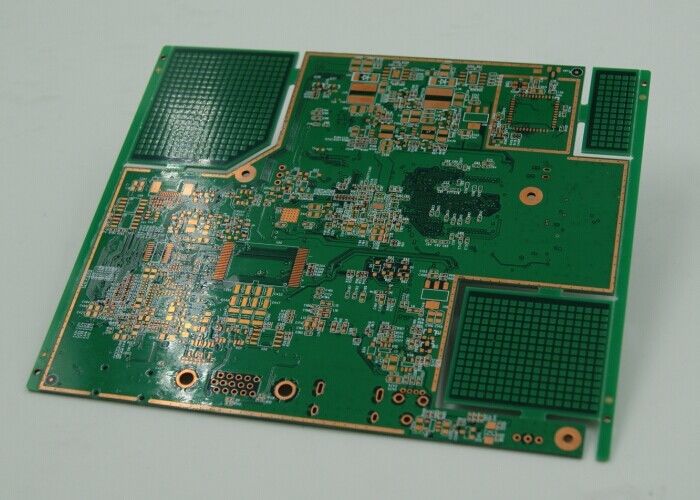

판 두께 0.2mm-6.00 mm 8mil-126mil 키워드 고밀도 인터 커넥터

판 두께 0.2mm-6.00 mm 8mil-126mil 키워드 고밀도 인터 커넥터

126mil HDI PCB 보드

0.2mm-6.00mm HDI PCB 보드

8 밀리 HDI PCB 보드

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
기판층:
6-32L
테스트:
100%E-테스트, 엑스레이
레이어 총수:
4-20개의 층
원료:
FR4 IT180
키워드:
고밀도 인터커넥터
판 두께:
0.2mm-6.00 mm(8mil-126mil)
두께:
0.4-3.2mm
미네트리:
3/3MIL
강조하다:

126mil HDI PCB 보드

,

0.2mm-6.00mm HDI PCB 보드

,

8 밀리 HDI PCB 보드

지불 및 배송 조건
제품 설명

제품 설명:

우리의 HDI PCB 보드는 0.4~3.2mm의 두께를 가지고 있으며 0.1mm의 레이저 뚫린 구멍이 있습니다.우리의 HDI PCB 보드는 특별한 디자인 유연성을 제공합니다복잡한 고밀도 회로를 쉽게 만들 수 있습니다.

우리의 HDI PCB 보드는 설계 사양을 충족하도록 설계되었으며, 우리의 임피던스 제어 기능은 당신이 신호 무결성의 최고 수준을 보장합니다.당신 의 회로 가 원활 하게 작동 할 것 이라고 확신 할 수 있습니다, 신호 손실이나 간섭 없이

우리의 4L 1+N+1 HDI PCB 보드는 스마트폰, 태블릿, 그리고 다른 휴대용 장치와 같이 고밀도 연결이 필요한 애플리케이션에 완벽한 선택입니다. 우리의 HDI PCB 보드와,더 높은 구성 요소 밀도를 얻을 수 있습니다이것은 더 작은 공간에 더 많은 기능을 포장할 수 있음을 의미합니다. 이것은 우리의 HDI PCB 보드를 소형화를 필요로하는 응용 프로그램에 대한 훌륭한 선택으로 만듭니다.

우리의 HDI PCB 보드는 최고 품질의 재료와 첨단 제조 공정을 사용하여 만들어집니다.그래서 당신은 당신이 신뢰할 수 있는, 고성능 제품.

요약하자면, 우리의 HDI PCB 보드는 복잡하고 고밀도의 PCB 필요에 대한 완벽한 솔루션입니다. 0.4-3.2mm의 두께 범위, 0.1mm 레이저 구멍,우리의 HDI PCB 보드는 특별한 디자인 유연성을 제공합니다우리의 임피던스 제어 기능은 당신이 신호 무결성의 최고 수준을 얻을 수 있도록 보장, 우리의 HDI PCB 보드를 고속 및 고주파 응용 프로그램에 대한 훌륭한 선택.우리의 4L 1 + N + 1 HDI PCB 보드는 고밀도 상호 연결이 필요한 응용 프로그램에 대한 완벽한 선택입니다, 스마트 폰, 태블릿 및 기타 휴대용 장치에 대한 훌륭한 선택입니다. 오늘 우리의 HDI PCB 보드에 투자하고 성능과 신뢰성의 차이를 경험하십시오.



특징:

  • 제품명: HDI PCB 보드
  • 판 두께: 0.2mm-6.00mm ((8mil-126mil)
  • 계층 수: 4-20 계층
  • PCB 이름: 4L 1+N+1 HDI 보드
  • 최소 구멍 크기: 0.15mm
  • 두께: 0.4-3.2mm
  • 특징: HDI PCB 제조
  • 이점: 고속 PCB 보드


기술 매개 변수:

PCB 이름: 4L 1+N+1 HDI 보드
계층 수: 4-20 층
측면 비율: 10:1
임페던스 제어:
두께: 00.4-3.2mm
특별 요청: 반 구멍, 0.25mm BGA
보드 레이어: 6-32L
판 두께: 00.2mm-6.00mm ((8mil-126mil)
구멍 크기: 0.1mm 레이저 드릴
키워드: 고밀도 인터 커넥터


응용 프로그램:

0.4-3.2mm 두께의 보드는 휴대용 장치에서 더 큰 전자 시스템에 이르기까지 다양한 시나리오에서 사용하기에 적합합니다.3/3 밀리미터의 미노 흔적과 0의 최소 구멍 크기.15mm는 다양한 부품과 기능을 수용할 수 있는 복잡한 디자인을 만들 수 있습니다.

이 보드는 다양한 제품 응용 기회와 시나리오에서 사용하기에 적합합니다. 예를 들어 스마트 폰과 태블릿과 같은 휴대용 장치에서 사용할 수 있습니다.그리고 서버와 데이터 센터와 같은 더 큰 전자 시스템에서또한 자동차용 용도로도 이상적입니다. 높은 밀도와 복잡한 디자인이 차량의 성능과 신뢰성을 향상시키는 데 도움이 될 수 있습니다.

또한, 4L 1+N+1 HDI 보드는 산업용 애플리케이션에서도 일반적으로 사용되며, 그 견고한 디자인과 고밀도 기능으로 인해 가혹한 환경에서 사용하기에 이상적입니다.또한 의료기기 에서 사용 하기 에 적합 합니다복잡한 디자인과 높은 수준의 기능이 환자의 결과와 전체 시스템 성능을 개선하는 데 도움이 될 수 있습니다.



사용자 정의:

다음 옵션으로 HDI PCB 보드를 사용자 정의하십시오:

  • 보드 레이어: 6-32L
  • 최소한의 흔적: 3/3 밀리
  • 판 두께: 0.2mm-6.00mm ((8mil-126mil)
  • PCB 이름: 4L 1+N+1 HDI 보드
  • 면비: 101

우리의 HDI 인쇄 회로 보드는 DDR4 PCB 및 HD-SDI 변환기 응용 프로그램에 적합합니다. 우리의 사용자 정의 서비스에 대해 더 자세히 알아보기 위해 저희에게 연락하십시오.



지원 및 서비스:

우리의 HDI PCB 보드는 우리의 고객이 우리의 제품으로부터 최고의 성능과 신뢰성을 얻을 수 있도록 광범위한 기술 지원과 서비스를 제공합니다.우리의 기술 지원 팀은 설치와 관련하여 당신이 가질 수 있는 모든 질문에 대답 할 수 있습니다, 운영, 그리고 우리의 HDI PCB 보드의 유지.

우리는 또한 제품 사용자 정의, 디자인 최적화 및 프로토타입 제작을 포함하여 고객에게 다양한 서비스를 제공합니다.우리의 경험 많은 엔지니어들은 고객과 긴밀히 협력하여 고객의 특정 요구와 요구 사항을 이해하고 정확한 사양을 충족시키는 맞춤형 솔루션을 개발합니다..

또한, 우리는 지속적인 지원 및 유지보수 서비스를 제공하여 제품들이 평생 최고 수준의 성능을 유지할 수 있도록 합니다.우리의 전문가 팀은 문제 해결 및 수리 서비스를 제공 할 수 있습니다, 뿐만 아니라 업그레이드 및 수정 우리의 고객이 우리의 HDI PCB 보드에서 최대한을 얻을 수 있도록 보장합니다.
