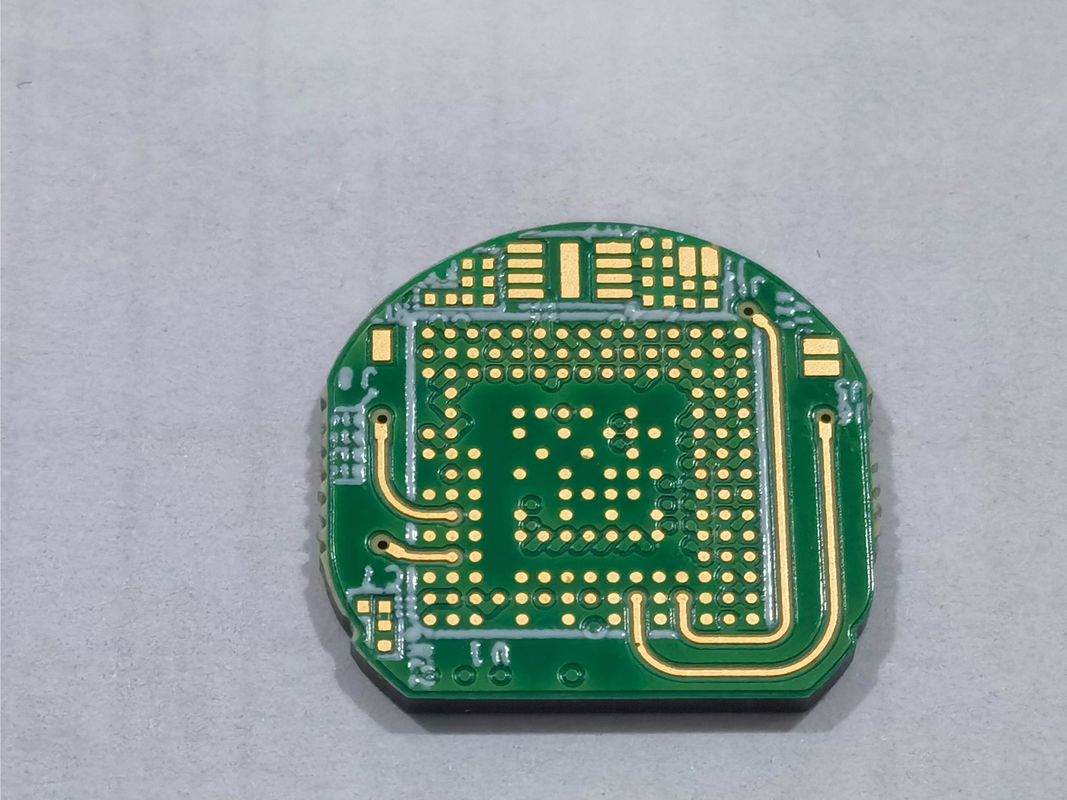

FR4 IT180 원자재 4L 1 N 1 HDI 인쇄 회로 보드 프로토타입

FR4 IT180 원자재 4L 1 N 1 HDI 인쇄 회로 보드 프로토타입

4L HDI 인쇄 회로 보드

프로토 타입 HDI 인쇄 회로 보드

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
특별한 요청:
반 구멍, 0.25mm BGA
측면 비율:
10:1
기판층:
6-32L
미네트리:
3/3MIL
PCB 이름:
4L 1+N+1 HDI 보드
레이어 총수:
4-20개의 층
원료:
FR4 IT180
임피던스 제어:
그래요
강조하다:

4L HDI 인쇄 회로 보드

,

프로토 타입 HDI 인쇄 회로 보드

지불 및 배송 조건
제품 설명

제품 설명:

HDI PCB 보드는 예외적인 전기 성능을 제공하기 위해 설계되었습니다. 최소 3/3 밀리미터의 흔적 너비와 0.1mm 레이저 드릴의 구멍 크기로.이 사양은 보드가 고주파 신호를 처리하고 신호 무결성을 유지할 수 있도록 보장, 고속 디지털 응용 프로그램에서 사용하기에 이상적입니다.

이 보드에는 또한 임피던스 제어 기능이 있습니다. 이는 신호가 최소한의 손실과 왜곡으로 전송되도록 보장합니다.이것은 HDI PCB 보드가 신호 품질이 중요한 응용 프로그램에서 사용하기에 적합하다는 것을 의미합니다.의료기기, 항공우주 장비 및 다른 첨단 기술 응용 분야와 같이.

전기적 성능 외에도 HDI PCB 보드는 내구성 있고 오래 사용할 수 있도록 설계되었습니다.그리고 그것은 힘든 운영 조건에 견딜 수 있도록 만들어졌습니다.이것은 신뢰성이 필수적인 응용 프로그램에서 사용을위한 보드를 이상적으로 만듭니다.

전체적으로 HDI PCB 보드는 현대 전자 장치의 요구 사항을 처리 할 수있는 고품질 인쇄 회로 보드가 필요한 모든 사람들에게 훌륭한 선택입니다.DDR4 PCB 또는 다른 고밀도 PCB를 만들고 있는지 여부,이 보드는 예외적인 성능과 신뢰성을 제공 할 것입니다.



특징:

  • 제품명: HDI PCB 보드
  • 미트 추적: 3/3 밀리
  • 최소 구멍 크기: 0.15mm
  • 테스트: 100%E 테스트,X-레이
  • 원료: FR4 IT180
  • 임페던스 제어: 네
  • 키워드: 고속 PCB 보드, DDR4 PCB, HDI 인쇄 회로 보드


기술 매개 변수:

미네트리 3/3밀리
측면 비율 10:1
테스트 100% 전자 검사,X-레이
원료 FR4 IT180
계층 수 4-20 층
Pcb 이름 4L 1+N+1 HDI 보드
두께 00.4-3.2mm
특별 요청 반 구멍, 0.25mm BGA
판 두께 00.2mm-6.00mm ((8mil-126mil)
핵심 단어 고밀도 인터 커넥터

이 표는 HDI PCB 보드 제품의 기술적 매개 변수를 나타냅니다.이 고밀도 모델 보드는 FR4 IT180 원료로 제조되며 4-20 계층의 계층 수와 10의 측면 비율이 있습니다.:1100% E-테스팅,X-레이 테스트를 거친다. 보드의 두께는 0.2mm-6.00mm ((8mil-126mil) 에서 3/3Mil의 최소한의 흔적을 가지고 있습니다.이 HDI PCB 보드 또한 반 구멍과 0.25mm BGA. 이 제품은 HD SDI 변환기와 같은 고밀도 인터 커넥터가 필요한 응용 프로그램에 적합합니다.



응용 프로그램:

고밀도 인터 커넥터 (HDI) PCB 보드는 높은 연결 밀도를 가진 특수형 인쇄 회로 보드이며, 공간이 제한된 응용 프로그램에서 사용하기에 이상적입니다.다음은 HDI PCB 보드의 주요 제품 응용 기회와 시나리오 중 일부입니다:

DDR4 메모리 모듈용 HDI PCB 보드

HDI PCB 보드의 가장 일반적인 응용 중 하나는 DDR4 메모리 모듈의 제조입니다.이 메모리 모듈은 데이터 전송을 빠르고 효율적으로 하기 위해 연결의 높은 밀도를 필요로 합니다.HDI PCB 보드는 작은 공간에서 많은 수의 연결을 수용 할 수있는 컴팩트한 디자인을 제공함으로써 이를 달성하는 데 도움이됩니다.

고화질 SDI 변환기용 HDI PCB 보드

HDI PCB 보드의 또 다른 응용 분야는 고화질 시리즈 디지털 인터페이스 (HD SDI) 변환기 제조입니다.이 변환기는 고화질 비디오 시스템에서 사용하기 위해 아날로그 비디오 신호를 디지털 신호로 변환하는 데 사용됩니다.HDI PCB 보드는 변환 과정에 관련된 복잡한 회로에 필요한 작은 공간에서 연결의 높은 밀도를 허용하기 때문에이 응용 프로그램에 이상적입니다..

자동차용 HDI PCB 보드

HDI PCB 보드는 자동차 전자제품 제조에도 사용됩니다. 자동차 시스템의 복잡성이 증가함에 따라현대 자동차 애플리케이션의 요구를 처리할 수 있는 고밀도 상호 연결 솔루션의 필요성이 증가하고 있습니다.HDI PCB 보드는 작은 형태 요소를 유지하면서 연결의 높은 밀도를 수용 할 수 있기 때문에이 사용 사례에 이상적입니다.

의료용 HDI PCB 보드

의료용 전자제품은 HDI PCB 보드가 점점 더 인기를 끌고 있는 또 다른 분야입니다. 더 작고 휴대용 의료 기기의 수요가 증가함에 따라,의료용 애플리케이션의 요구를 처리할 수 있는 고밀도 상호 연결 솔루션의 필요성이 증가하고 있습니다.HDI PCB 보드는 작은 형태 요소를 유지하면서 연결의 높은 밀도를 수용 할 수 있기 때문에이 사용 사례에 이상적입니다.

전체적으로, HDI PCB 보드는 다재다능하고 고도로 전문화된 제품으로 다양한 산업에 걸쳐 광범위한 응용 프로그램을 가지고 있습니다. 연결의 높은 밀도로,작은 형태 인자, FR4 IT180과 같은 고품질 원자재의 사용으로 HDI PCB 보드는 높은 수준의 연결성과 성능을 요구하는 모든 애플리케이션에 신뢰할 수 있고 효율적인 솔루션입니다.추가로, 100% E-테스팅과 X선 테스트는 제품이 최고 품질이며 가장 엄격한 표준을 충족하는지 보장합니다.



사용자 정의:

우리의 HDI PCB 보드 제품은 귀하의 특정 필요와 요구 사항을 충족시키기 위해 다양한 사용자 정의 서비스를 제공합니다.우리는 DDR4 PCB 및 다른 고밀도 PCB 응용 프로그램에 완벽한 고밀도 모델 보드에 전문최첨단 장비와 경험이 풍부한 팀으로 다음과 같은 사용자 정의 옵션을 제공할 수 있습니다.

  • 구멍 크기:0.1mm 레이저 드릴
  • PCB 이름:4L 1+N+1 HDI 보드
  • 계층 수:4-20 층
  • 판 두께:00.2mm-6.00mm ((8mil-126mil)
  • 두께:00.4-3.2mm

특정 구멍 크기와 층 수, 또는 특정 두께의 보드를 필요로 하는 경우, 우리는 귀하의 필요를 수용 할 수 있습니다.우리의 고밀도 PCB 사용자 정의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.



지원 및 서비스:

HDI PCB 보드 제품은 다양한 기술 지원 및 서비스를 제공하여 구매를 최대한 활용할 수 있습니다.저희 전문가팀은 여러분이 직면할 수 있는 모든 질문이나 문제에 대해 도움을 드릴 수 있습니다.다음을 포함합니다.

  • 디자인 검토 및 최적화
  • DFM/DFA 분석
  • 프로토타입 제조 및 시험
  • 대량 생산 관리
  • 품질 관리 및 검사
  • 기술 교육 및 상담

우리의 목표는 최고 수준의 지원과 서비스를 제공하여 HDI PCB 보드 제품의 성능과 신뢰성에 확신 할 수 있습니다.
