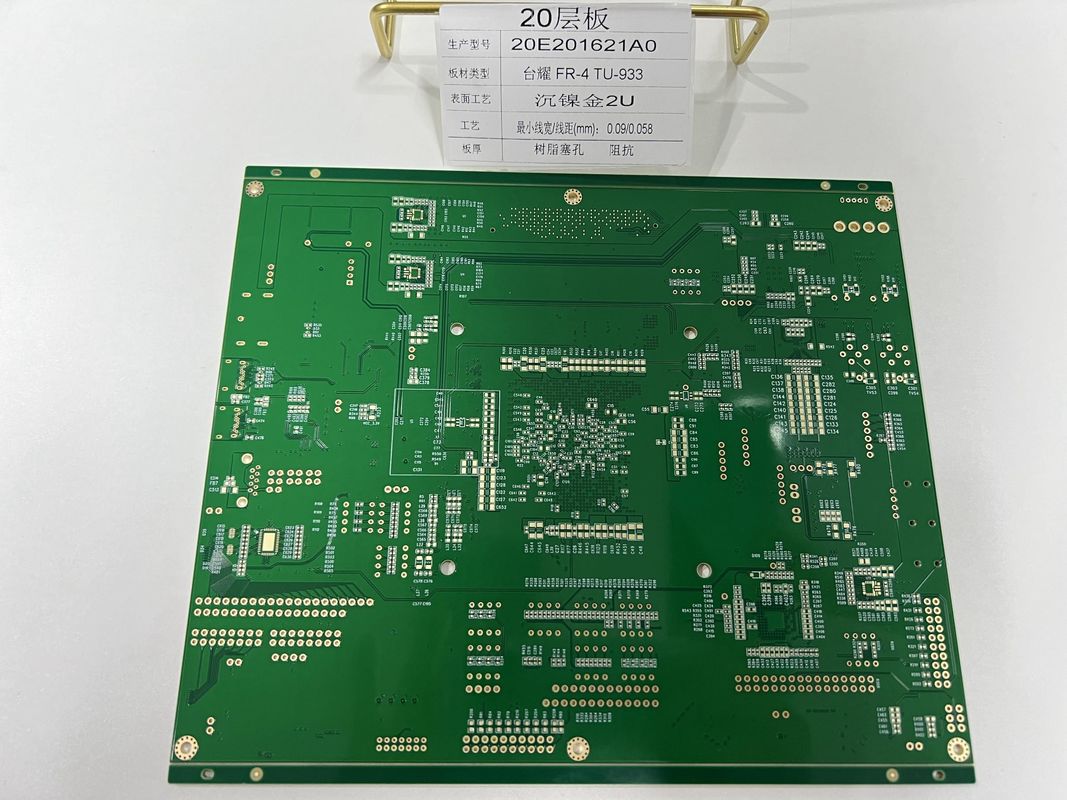

우리의 HDI PCB 보드는 최고 품질의 원료를 사용하여 제조됩니다. 특히 FR4 IT180. 이 물질은 예외적인 내구성과 신뢰성을 보장합니다.고속 PCB 용도로 완벽하게 사용되는데또한, 10:1의 측면 비율은 성능을 희생하지 않고 더 많은 계층과 밀도를 높일 수 있습니다.
우리의 HDI PCB 제조 능력으로, 우리는 당신에게 당신의 정확한 사양을 충족하는 고밀도 PCB 솔루션을 제공할 수 있습니다.경험 많은 전문가 팀은 최고 수준의 품질과 정확성을 보장하기 위해 최첨단 장비와 첨단 제조 기술을 사용합니다..
고밀도 상호 연결 애플리케이션에 관해서, 우리의 HDI PCB 보드는 완벽한 선택입니다. 그것의 뛰어난 성능, 정확성, 신뢰성은전기통신, 항공우주, 의료, 그리고 더 많은. 당신이 단일 프로토타입 또는 큰 생산 라인 필요 여부, 우리의 팀은 당신이 필요로하는 고품질 HDI PCB를 제공할 수 있습니다.
키워드: 고밀도 PCB, HDI PCB 제조, 고속 PCB
| 계층 수: | 4-20 층 |
| 특별 요청: | 반 구멍, 0.25mm BGA |
| 미트 추적: | 3/3밀리 |
| 원료: | FR4 IT180 |
| 판 두께: | 00.2mm-6.00mm ((8mil-126mil) |
| 측면 비율: | 10:1 |
| 특수 요구 사항: | 램프 소켓 |
| 구멍 크기: | 0.1mm 레이저 드릴 |
| 키워드: | 고밀도 인터 커넥터 |
| 임페던스 제어: | 네 |
우리의 HDI PCB는 4-20층 보드이며 임피던스 컨트롤을 통해 고속 데이터 전송 속도를 필요로 하는 애플리케이션에 적합합니다. 최소 구멍 크기는 0.15mm는 우리의 보드가 가장 복잡한 디자인을 처리 할 수 있도록 보장하고 현대 전자 장치의 요구를 충족우리의 고밀도 모델 보드는 가장 까다로운 애플리케이션의 필요를 충족시키기 위해 6-32 계층으로도 제공됩니다.
우리의 HDI PCB는 스마트폰, 태블릿, 그리고 고속 데이터 전송 속도를 필요로 하는 다른 전자 기기를 포함한 다양한 장치와 함께 작동하도록 설계되었습니다.우리의 고밀도 인터 커넥터 (HDI) 기술은 우리의 보드가 가장 복잡한 디자인을 처리 할 수 있도록 보장하고 장치들 사이의 신뢰할 수있는 연결을 제공합니다..
우리의 고밀도 모델 보드는 의료기기, 항공우주 및 국방, 자동차 등 다양한 분야에서 사용될 수 있습니다.고속 데이터 전송 속도와 안정적인 연결으로, 우리의 HDI PCB는 높은 성능과 정확성을 요구하는 애플리케이션에 이상적인 솔루션입니다.
우리의 HDI PCB는 스마트폰과 태블릿과 같은 소비자 전자제품에도 적합합니다.고속 데이터 전송 속도와 안정적인 성능으로 이 장치들은 가장 까다로운 애플리케이션까지 처리할 수 있습니다.
요약하자면, 우리의 고밀도 모델 보드, 또한 고속 PCB 보드로 알려져 높은 성능과 정확성을 필요로 하는 애플리케이션에 대한 이상적인 솔루션입니다.임피던스 제어, 최소 구멍 크기는 0.15mm, 그리고 고밀도 인터커넥터 (HDI) 기술, 우리의 보드는 의료기기, 항공우주 및 국방,자동차, 그리고 소비자 전자제품
우리의 HDI PCB 제조 서비스는 우리의 고속 PCB 및 HDI 인쇄 회로 보드에 대한 다양한 사용자 정의 옵션을 제공합니다.
두께 옵션은 0.4mm에서 3.2mm까지, 최소 구멍 크기는 0.15mm이며 최소 흔적은 3/3Mil입니다. 우리의 HDI PCB는 다양한 응용 프로그램에 적합합니다.
우리는 4~20층의 레이어 카운트 옵션을 제공하며, FR4 IT180의 원료를 이용하여, 여러분의 특정 요구사항을 충족시키는 고품질 PCB를 보장합니다.
HDI PCB 보드 제품 기술 지원 및 서비스에는 다음이 포함됩니다.
문의사항을 직접 저희에게 보내세요
