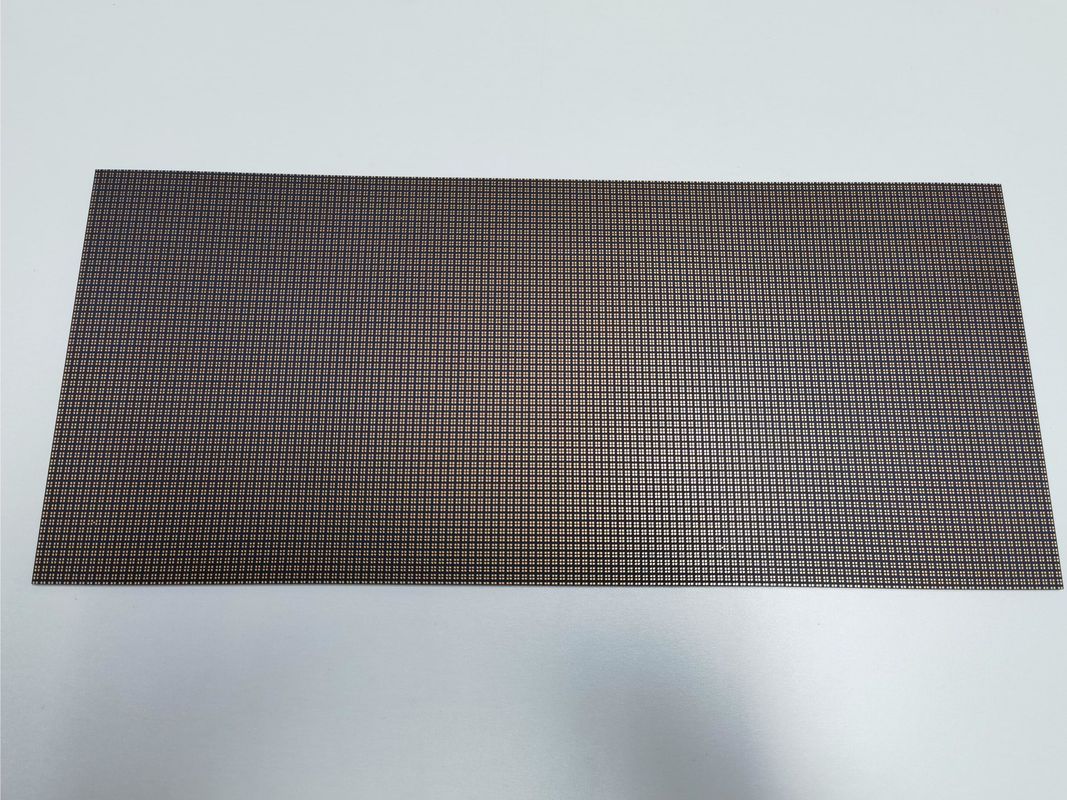

P1.25 LED 디스플레이 LED 스크린 도어용 HDI PCB 보드 1+N+1 고밀도 인터커넥터
HDI(고밀도 인터커넥터) PCB 보드는 인쇄 회로 기판(PCB) 제조 분야의 기술적 경이로움으로, 방대한 복잡하고 성능이 중요한 애플리케이션에 적합한 고급 기능을 보여줍니다. HDI PCB 제조 공정은 단위 면적당 더 많은 수의 부품을 가진 보드와 향상된 전기적 성능 및 신뢰성을 생산하기 위해 고급 기술을 통합합니다. 이 제품 요약은 당사 HDI PCB 제품의 속성과 장점을 자세히 설명하고 정교한 전자 장치에 대한 탁월한 선택이 되는 주요 기능을 강조합니다.
당사 HDI PCB의 뛰어난 특징 중 하나는 인상적인 10:1의 종횡비입니다. 이 높은 종횡비는 더 미세한 선과 간격, 그리고 더 작은 비아를 가진 PCB를 생산할 수 있는 당사의 능력을 나타내며, 이는 고밀도 부품 배치에 필수적입니다. 이 기능은 성능을 저하시키지 않으면서 소형화를 요구하는 현대 전자 제품에 특히 유익합니다. 이러한 규모의 종횡비를 활용함으로써 당사의 HDI PCB는 더 작은 풋프린트로 더 고급 IC 패키지를 수용할 수 있습니다.
당사 HDI PCB의 테스트 및 품질 보증에 있어서는 어떤 것도 소홀히 하지 않습니다. 각 보드는 내부 레이어, 특히 HDI PCB의 필수적인 부분인 마이크로 비아의 무결성을 검증하기 위해 100% E-테스트 및 X-RAY 검사를 거칩니다. 이 포괄적인 테스트 프로토콜은 모든 보드가 당사의 엄격한 품질 표준을 충족하도록 보장하여 고객에게 애플리케이션에서 안정적으로 성능을 발휘할 수 있는 제품을 받고 있다는 확신을 제공합니다.
당사 HDI PCB는 3/3Mil(3밀 라인 폭 및 3밀 간격)의 최소 트레이스 폭과 간격을 자랑합니다. 이 미세 라인 기술은 복잡한 다층 회로 기판에 사용되는 오늘날의 고핀 수 칩을 지원하는 데 중요한 고밀도 라우팅을 가능하게 합니다. 트레이스와 간격의 소형화는 전자 장치의 전반적인 성능과 직접적으로 관련되어 더 빠른 신호 전송과 크로스토크 및 간섭 감소를 가능하게 합니다.
당사 HDI PCB의 다용성은 6개에서 32개까지 제공되는 광범위한 보드 레이어로 더욱 입증됩니다. 이 유연성을 통해 간단한 장치부터 가장 복잡한 시스템에 이르기까지 모든 애플리케이션의 특정 요구 사항을 충족하도록 PCB를 사용자 정의할 수 있습니다. 다층 접근 방식은 단일 장치에 더 많은 기능을 통합하여 보드의 공간을 최적화하고 더 작고 효율적인 전자 장치를 만들 수 있도록 합니다.
당사 HDI PCB의 중요한 기능은 레이저 드릴링 기술 덕분에 0.1mm까지 작아질 수 있는 홀 크기입니다. 레이저 드릴링된 마이크로 비아는 HDI PCB의 기본 구성 요소로, 탁월한 정밀도와 신뢰성으로 여러 레이어를 연결할 수 있습니다. 이러한 마이크로 비아는 고속 신호 전송 및 소형화를 요구하는 현대 전자 제품에 필수적인 보드 크기를 줄이면서 매우 복잡한 회로를 구축할 수 있도록 합니다.
요약하자면, 당사의 HDI PCB는 HDI PCB 제조 분야를 선도하며, 10:1의 뛰어난 종횡비, 엄격한 100% E-테스트 및 X-RAY 검사, 3/3Mil의 미세 트레이스 기능, 6~32개의 광범위한 보드 레이어, 그리고 0.1mm의 작은 홀 크기를 가진 레이저 드릴링된 마이크로 비아를 제공합니다. 이러한 기능들은 집합적으로 당사의 HDI PCB를 업계의 골드 스탠더드로 만들어 밀도, 신뢰성 및 소형화가 가장 중요한 다양한 고성능 애플리케이션에 적합합니다. HDI PCB 제조에 있어서 당사 제품은 고급 엔지니어링 및 제조 우수성을 입증하며, 전자 산업의 진화하는 요구를 충족합니다.
| 매개변수 | 사양 |
|---|---|
| PCB 이름 | 4L 1+N+1 HDI 보드 |
| 최소 트레이스 | 3/3Mil |
| 보드 두께 | 0.2mm-6.00mm(8mil-126mil) |
| 최소 홀 크기 | 0.15mm |
| 홀 크기 | 0.1mm 레이저 드릴 |
| 특별 요청 | 하프 홀, 0.25mm BGA |
| 원자재 | FR4 IT180 |
| 두께 | 0.4-3.2mm |
| 핵심 단어 | 고밀도 인터커넥터(HDI) |
| 특수 요구 사항 | 램프 소켓 |
6-32L 보드 레이어의 다양한 범위를 자랑하는 HDI PCB 보드는 공간과 무게가 주요 고려 사항인 고급 전자 제품에 탁월한 선택입니다. 이러한 고속 PCB는 고성능 전기적 특성과 함께 밀집된 부품 배치를 요구하는 애플리케이션에 필수적입니다. 100% E-테스트 및 X-RAY 검증을 통해 이러한 HDI 인쇄 회로 기판은 신뢰성과 기능성을 보장하여 중요하고 위험도가 높은 환경에 이상적입니다.
이러한 HDI PCB의 뛰어난 특징 중 하나는 인상적인 10:1 종횡비와 0.15mm의 최소 홀 크기입니다. 이러한 사양은 고급 컴퓨팅 및 통신 시스템에서 흔히 볼 수 있는 고정밀 인터커넥트 및 소형화된 비아를 요구하는 애플리케이션에 중요합니다. 하프 홀 및 0.25mm BGA와 같은 특별 요청 기능은 이러한 보드를 미세 피치 부품을 갖춘 정교한 전자 조립품에 통합할 수 있도록 합니다.
이러한 HDI 인쇄 회로 기판의 적용 사례는 의료 기기, 항공 우주 계측 및 국방 하드웨어를 포함하여 일관된 성능과 신뢰성이 필수적인 경우를 포함하여 방대합니다. HDI 기술은 스마트폰, 태블릿 및 노트북과 같은 휴대용 소비자 전자 제품에서 특히 빛을 발하며, 더 작고 가벼우며 더 강력한 장치에 대한 수요가 계속 증가하고 있습니다. 이러한 시나리오에서는 HDI PCB의 고속 신호 전송 및 공간 절약 아키텍처 기능이 광범위하게 활용됩니다.
또한 HDI PCB 보드는 자동차 애플리케이션, 특히 전기 자동차 및 첨단 운전자 지원 시스템(ADAS)에 적합하며, 여러 기능을 더 작은 공간에 통합하는 것이 점점 더 일반화되고 있습니다. 안전과 효율성을 보장하기 위해 이러한 시나리오에서는 안정적인 전기적 특성과 고밀도 인터커넥트 기능이 가장 중요합니다.
기계에 정교한 제어 시스템이 필요한 산업 환경에서는 HDI PCB의 견고한 설계 및 테스트 규정을 통해 산업 환경의 엄격함을 견딜 수 있으며 자동화 및 제어에 필요한 정밀도를 제공할 수 있습니다. 높은 종횡비와 하프 홀과 같은 특수 기능은 첨단 산업 애플리케이션의 고유한 요구를 충족하여 다양한 장비에 원활하게 통합할 수 있도록 합니다.
요약하자면, HDI PCB 보드 제품은 고급 사양과 철저한 테스트를 통해 고속, 고밀도 및 고신뢰성이 가장 중요한 수많은 애플리케이션에 이상적인 솔루션입니다. 디자인의 적응성은 소비자 전자 제품부터 고부하 산업 애플리케이션에 이르기까지 다양한 경우와 시나리오에서 사용할 수 있도록 합니다.
고급 전자 애플리케이션의 정교한 요구 사항을 충족하도록 맞춤 제작된 고밀도 인터커넥터(HDI) PCB 보드 제품을 살펴보십시오. 당사의 HDI 인쇄 회로 기판은 HD SDI 컨버터 시스템 및 DDR4 PCB 애플리케이션을 포함한 광범위한 기술을 지원하는 고성능 신뢰성을 위해 설계되었습니다.
포괄적인 테스트 프로토콜을 통해 모든 HDI PCB 보드가 100% E-테스트 및 X-RAY 검사를 거쳐 최고 품질과 결함 없는 성능을 보장합니다.
당사의 제품 맞춤화 서비스는 4-20 레이어의 옵션을 제공하여 다양한 복잡성과 기능을 지원합니다. 더 복잡한 설계를 위해 6-32L의 보드 레이어를 제공하여 가장 까다로운 HDI 요구 사항을 충족합니다.
당사의 모든 HDI PCB 보드는 임피던스 제어를 표준 기능으로 제공하여 모든 설계에서 신호 무결성과 일관된 전기적 성능을 보장합니다.
HDI PCB 보드는 기존 PCB보다 더 높은 회로 밀도를 요구하는 고급 전자 애플리케이션을 지원하도록 설계된 고밀도 인터커넥터 인쇄 회로 기판입니다. HDI PCB 보드에 대한 당사의 제품 기술 지원 및 서비스는 당사 제품과의 경험이 원활하고 효율적이도록 보장하는 데 전념하고 있습니다.
