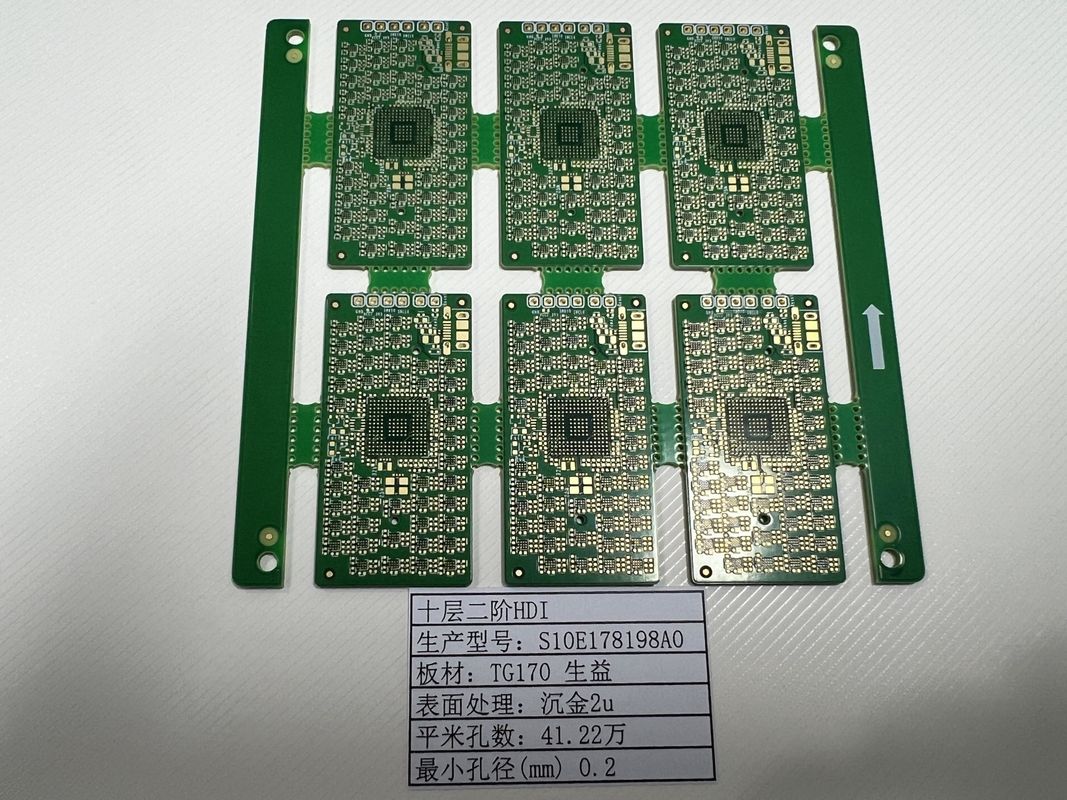

임피던스 제어 HDI PCB 보드 10:1 종횡비 10 레이어 2+N+2 X선 테스트 초박형 0.2mm-6.00mm
HDI(고밀도 인터커넥트) PCB 보드는 전자 부품 분야의 기술적 경이로움으로, 뛰어난 성능과 신뢰성으로 현대 전자 제품의 고급 요구 사항을 충족합니다. 이 보드는 부품의 더 높은 밀도 구성과 더 많은 수의 상호 연결이 필요한 애플리케이션을 위해 특별히 설계되었습니다. 고속 PCB 보드 애플리케이션에 이상적인 HDI PCB는 기능성을 손상시키지 않으면서 소형화 추세를 수용하는 회로 기판 기술의 진화를 증명합니다.
HDI PCB 보드의 핵심에는 0.15mm의 최소 홀 크기를 지원하는 인상적인 기능이 있습니다. 이 기능은 단위 면적당 더 많은 관통 홀을 수용할 수 있게 하여 단일 보드에 더 많은 부품을 통합할 수 있도록 합니다. 이러한 소형화는 오늘날 전자 제품 시장의 특징인 가볍고 컴팩트하며 매우 효율적인 장치 생산의 핵심 요소입니다.
HDI PCB의 품질과 신뢰성은 매우 중요하며, 각 보드가 최고 표준을 충족하도록 엄격한 테스트 프로토콜이 마련되어 있습니다. 모든 보드는 100% E-테스트를 거쳐 전기적 성능을 검증하여 기능성과 신뢰성을 보장합니다. 또한 X-RAY 검사를 통해 보드의 내부 구조를 검사하여 레이어 구성의 무결성과 육안으로 보이지 않는 미세한 연결을 확인합니다. 이 이중 테스트 접근 방식은 각 HDI PCB 보드가 결함이 없고 고속 및 고성능 애플리케이션의 요구 사항을 충족할 수 있도록 보장합니다.
다양한 요구 사항을 충족하기 위해 HDI PCB의 보드 레이어 수는 6개에서 최대 32개(6-32L)까지 다양할 수 있습니다. 이러한 유연성을 통해 가장 간단한 장치부터 가장 복잡한 컴퓨팅 시스템에 이르기까지 다양한 애플리케이션을 처리할 수 있는 PCB를 설계하고 제조할 수 있습니다. 다층 설계는 또한 고속 PCB 보드 애플리케이션에서 신호 무결성이 중요한 신호 손실 및 누화를 줄이는 데 도움이 됩니다.
특수 요구 사항을 충족하기 위해 HDI PCB 보드는 하프 홀 및 0.25mm BGA(볼 그리드 어레이) 피치와 같은 특수 요청을 수용할 수 있습니다. 캐슬레이트 홀이라고도 하는 하프 홀은 보드 간 상호 연결을 생성하거나 PCB 가장자리에 직접 부품을 장착하는 데 사용됩니다. 0.25mm BGA 피치 기능은 초소형 전자 어셈블리에 중요한 IC(집적 회로)의 더 높은 밀도 패킹을 가능하게 하므로 특히 주목할 만합니다. 이러한 기능은 HDI PCB의 다양한 설계 및 기능 요구 사항에 대한 적응성을 강조하며, 최첨단 전자 제품 개발에서 그 역할을 더욱 확고히 합니다.
고밀도 인터커넥트 기술의 통합은 HDI PCB 보드를 현대 전자 제품에서 필수적인 구성 요소로 만듭니다. 여기서 성능 요구 사항 증가는 크기 축소의 필요성과 일치합니다. HDI PCB는 단순한 구성 요소가 아니라 통신, 컴퓨팅, 의료 기기 및 항공 우주 산업과 같은 분야에서 고급 전자 제품의 확산을 가능하게 하는 솔루션입니다. 고속 PCB 보드 작업을 지원하는 탁월한 기능과 다양한 레이어 수 및 특수 요청을 수용하는 다용성을 갖춘 HDI PCB는 전자 설계 및 제조의 초석입니다.
요약하자면, HDI PCB 보드는 가장 까다로운 전자 애플리케이션을 위한 고밀도 인터커넥터 솔루션을 제공하는 PCB 설계의 정점을 나타냅니다. 초미세 홀 기능, 엄격한 테스트 절차, 적응 가능한 레이어 수 및 특정 설계 요청을 충족하는 기능을 갖춘 HDI PCB는 전자 부품의 소형화 및 기능성에서 가능한 것의 경계를 넓히고자 하는 엔지니어 및 설계자에게 확실한 선택입니다.
| 기술 매개변수 | 설명 |
|---|---|
| 원자재 | FR4 IT180 |
| 특수 요구 사항 | 램프 소켓 |
| 보드 레이어 | 6-32L |
| 임피던스 제어 | 예 |
| 두께 | 0.4-3.2mm |
| 핵심 단어 | 고밀도 인터커넥터 |
| 레이어 수 | 4-20 레이어 |
| 종횡비 | 10:1 |
| 홀 크기 | 0.1mm 레이저 드릴 |
| 특수 요청 | 하프 홀, 0.25mm BGA |
HDI(고밀도 인터커넥트) PCB는 공간, 무게 및 성능이 중요한 현대 전자 제품의 엄격한 요구 사항을 충족하도록 설계된 고속 PCB 보드입니다. 4개에서 20개까지의 레이어 수를 갖춘 이 보드는 매우 다재다능하며 다양한 애플리케이션에 적응할 수 있어 다양한 경우와 시나리오에 이상적입니다.
HDI PCB의 주요 애플리케이션 중 하나는 고속 PCB 성능이 가장 중요한 컴퓨팅 분야입니다. 이러한 보드의 컴팩트하고 효율적인 설계와 0.25mm BGA(볼 그리드 어레이) 기술을 구현할 수 있는 기능은 빠른 데이터 처리와 최소 지연 시간을 요구하는 노트북, 서버 및 고성능 컴퓨터에 적합합니다. 하프 홀 기술은 엣지 커넥터 애플리케이션에 특히 유용하며 주변 장치에 대한 강력하고 안정적인 연결을 보장합니다.
통신 산업에서 HDI PCB는 뛰어난 전기적 성능과 고속 신호 전송을 지원하는 능력으로 인해 필수적입니다. 미세한 3/3Mil 최소 트레이스는 신호의 더 높은 밀도 라우팅을 가능하게 하며, 이는 속도 또는 신호 무결성을 손상시키지 않으면서 소형화가 필요한 스마트폰, 기지국 및 기타 통신 장치에 중요합니다.
웨어러블 기술의 출현에서도 HDI PCB는 기반 구성 요소로 간주됩니다. 컴팩트한 크기와 다층 구성은 세련된 웨어러블 장치에 고급 기능을 통합할 수 있도록 합니다. 피트니스 트래커, 스마트워치 또는 의료 모니터링 장치에 사용되든, 0.1mm 레이저 드릴 홀 크기와 같은 HDI PCB의 속성은 이러한 정교한 제품에 필요한 작고 정밀한 연결에 중요합니다.
높은 정밀도와 신뢰성이 필요한 의료 기기는 HDI PCB 보드의 적용으로 인해 큰 이점을 얻습니다. 영상 장비 및 진단 도구와 같은 기기는 중요한 조건에서 일관되게 작동하는 고속 PCB 보드의 능력에 의존합니다. 또한 100% E-테스트 및 X-RAY 테스트 보장은 각 보드가 의료 인증에 대한 엄격한 요구 사항을 충족함을 보장합니다.
마지막으로, 항공 우주 및 방위 부문에서는 HDI PCB의 신뢰성과 고속 기능으로 인해 항공 전자 공학, 위성 시스템 및 방위 통신 장치에 사용하기에 적합합니다. 이러한 보드의 엄격한 테스트 및 정밀 제조는 극한 조건을 견딜 수 있고 실패가 허용되지 않을 때 신뢰할 수 있는 성능을 제공할 수 있음을 의미합니다.
결론적으로, HDI PCB 보드는 고속 전자 제품의 발전에 필수적인 다목적 제품입니다. 그 응용 분야는 현대 기술 환경의 거의 모든 측면에 걸쳐 광범위합니다. 컴퓨팅에서 웨어러블 기술, 의료에서 방위까지, HDI PCB는 혁신의 중심에 서서 더 작고 빠르며 더 안정적인 전자 장치의 개발을 주도합니다.
당사의 고속 PCB 서비스는 고밀도 인터커넥터(HDI) PCB 보드 맞춤화를 제공하여 현대 전자 제품의 특수 요구 사항을 충족합니다. 당사의 기능을 통해 최소 0.15mm의 홀 크기를 지정할 수 있으므로 고밀도 모델 보드가 고급 전자 부품의 복잡한 설계 요구 사항을 수용할 수 있습니다.
HDI PCB 보드는 0.2mm에서 최대 6.00mm(8mil-126mil)까지 다양한 보드 두께를 제공하여 다양한 애플리케이션 및 내구성 표준을 지원합니다. 경량 휴대용 장치 또는 견고한 고출력 회로를 작업하든 요구 사항을 충족하도록 보드를 맞춤 제작할 수 있습니다.
또한 4개에서 20개까지의 레이어 옵션을 포함하여 포괄적인 레이어 수 맞춤화를 제공합니다. 이러한 유연성을 통해 HDI PCB 보드가 간단한 장치든 복잡한 다기능 장비든 의도된 용도에 최적화되도록 보장합니다.
또한 당사는 HDI PCB 서비스에 대한 임피던스 제어를 보장합니다. 이는 고속 PCB 애플리케이션에서 신호 무결성을 유지하는 데 중요하며, 고밀도 모델 보드가 오늘날 기술에서 요구하는 속도로 안정적으로 작동하도록 보장합니다.
당사의 HDI(고밀도 인터커넥트) PCB 보드는 제품을 최대한 활용할 수 있도록 포괄적인 기술 지원 및 서비스를 제공합니다. 설계, 구현 및 최적화에 대한 전문가의 지침을 통해 HDI PCB 보드를 최고 성능으로 유지하는 데 필요한 지원을 제공하기 위해 최선을 다하고 있습니다.
기술 지원에는 질문이나 문제가 발생할 경우 지원할 수 있는 지식이 풍부하고 경험이 풍부한 엔지니어 팀에 대한 액세스가 포함됩니다. 초기 설정부터 복잡한 회로 문제 해결까지 당사 팀은 전문적인 조언과 솔루션을 제공합니다.
당사 팀의 지원 외에도 HDI PCB 보드의 수명을 연장하고 기능을 향상시키기 위한 다양한 서비스를 제공합니다. 이러한 서비스에는 다음이 포함되지만 이에 국한되지는 않습니다:
또한 HDI PCB 보드를 최대한 활용하는 데 도움이 되는 문서 및 리소스를 제공합니다. 여기에는 HDI PCB 기술과 관련된 광범위한 주제를 다루는 기술 설명서, 모범 사례 가이드 및 애플리케이션 노트가 포함됩니다.
당사의 HDI PCB 보드 판매로 당사의 성공에 대한 헌신이 끝나지 않습니다. 제품의 만족도와 장기적인 성능을 보장하기 위해 지속적인 지원 및 서비스를 제공하기 위해 노력합니다.
