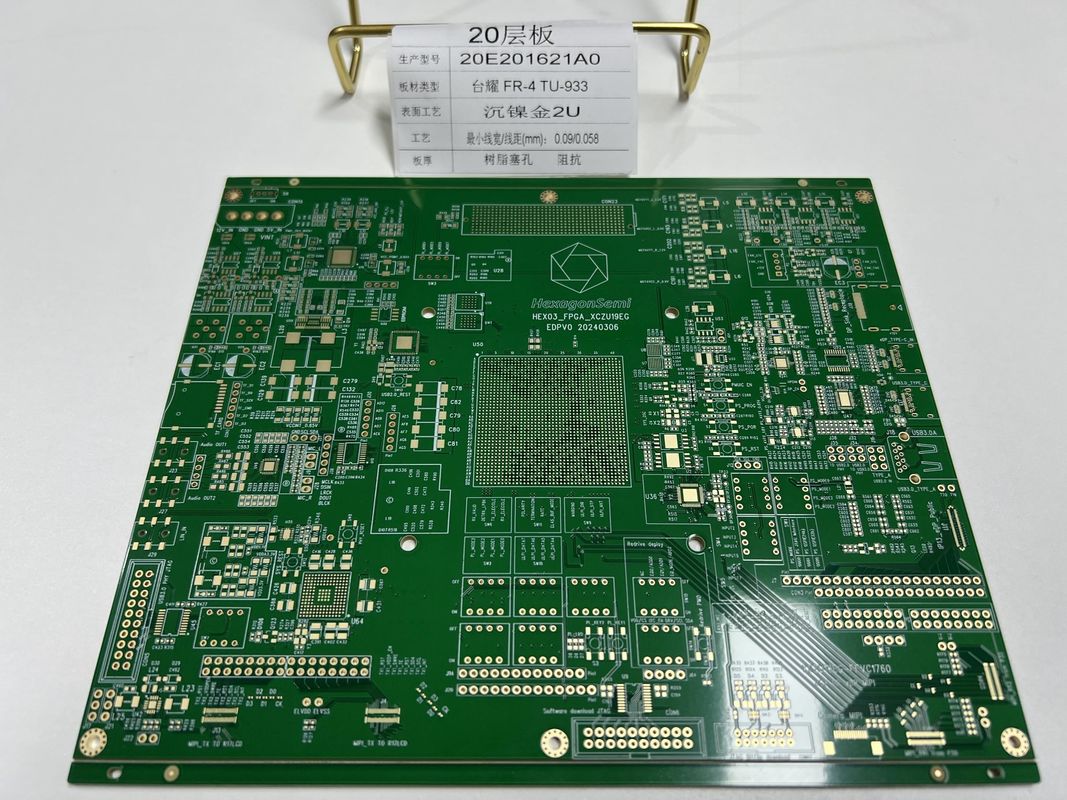

20 레이어 HDI PCB 보드 다 그룹 저항 제어 VIPPO 아래 페이스트 TU-933
HDI PCB 보드는 첨단 기술 제품으로 인쇄 회로 보드 (PCB) 설계에서 가장 혁신적인 솔루션 중 하나입니다.콤팩트하면서도 고성능의 전자 장치에 대한 증가하는 수요를 충족시키는HDI는 고밀도 인터커넥터를 뜻합니다. 더 밀집된 보드를 더 얇은 선과 간격, 더 작은 비아와 캡처 패드로 가능하게 하는 기술입니다.더 높은 연결 패드 밀도이 고밀도 기술은 특히 콤팩트한 발자국 내에서 신뢰할 수있는 고속 신호 전송을 필요로하는 HD SDI 변환기와 같은 응용 프로그램에 유용합니다.
우리의 HDI PCB 보드는 0.4-3.2mm의 두께 범위로 정밀하게 설계되어 있으며, 가볍고 휴대용 장치에서 더 견고한 고전력 전자 장치에 이르기까지 다양한 응용 요구 사항을 수용합니다.두께의 다재다능성 또한 우리의 보드가 각종 하우징과 장막에 맞게 사용자 정의 될 수 있도록 보장, 그들은 많은 고속 PCB 보드 응용 프로그램에 적합합니다. 설계의 적응력은 0.15mm의 최소 크기의 구멍을 파는 우리의 능력에 의해 더 향상됩니다.가장 작은 구성 요소에 높은 수준의 정확성과 신뢰성을 달성 할 수 있습니다..
HDI PCB 보드의 비율은 10입니다.1, 선의 두께와 구멍의 지름의 비율을 나타냅니다. 이것은 비아스의 접착 품질에 영향을 미치기 때문에 중요한 매개 변수입니다. 10의 측면 비율:1은 고품질 표준에 대한 우리의 의지를 나타냅니다가장 작은 비아스에서도 접착이 일관성 있고 신뢰할 수 있도록 보장합니다.고속 및 고주파 애플리케이션에서 HDI 인쇄 회로 보드의 기능에 필수적입니다..
품질 보장은 제품의 신뢰성의 초석입니다. 우리는 100% E-테스팅과 X-RAY 검사를 포함하여 포괄적인 테스트 방법을 사용합니다.우리가 제조하는 모든 HDI PCB 보드의 무결성과 기능을 검증하기 위해. E-테스팅은 쇼트를 검사하고 열고 전기 성능이 지정 된 요구 사항을 충족하는지 확인합니다. X-RAY 검사는 보드의 내부 구조를 확인하는 데 사용됩니다.층의 정렬 및 등록과 같은, 그리고 비아스의 품질, 이는 구조가 광적 수단으로만 평가될 수 없을 정도로 작은 HDI 보드에 특히 중요합니다.이 엄격한 테스트 프로토콜은 각 보드가 올바르게 일관되게 작동하는지 보장합니다., 우리의 고객에게 그들의 제품이 최고 수준의 성능을 제공한다는 마음의 평화를 제공합니다.
우리의 HDI PCB 보드에 사용되는 원료는 FR4 IT180이며, 우수한 전기적 특성과 기계적 강도 및 열 저항으로 알려진 고품질의 불 retardant laminate입니다.IT180 재료는 장기 신뢰성과 안정성이 중요한 고성능 애플리케이션에 특별히 설계되었습니다.이 물질은 낮은 변압 변수와 낮은 소분화 인자를 가지고 있기 때문에 고속 PCB 보드에 특히 적합합니다.신호 손실을 최소화하고 높은 주파수에서 우수한 신호 무결성을 지원합니다.이것은 HD SDI 변환기 같은 제품에 대한 이상적인 선택으로 만듭니다.
요약하자면, 우리의 HDI PCB 보드는 높은 밀도, 정확성, 신뢰성을 요구하는 첨단 전자 애플리케이션을 위한 최첨단 솔루션입니다.4-30.2mm, 최소 구멍 크기는 0.15mm, 측면 비율은 10:1, 100% E-테스팅 및 X-RAY 검사를 포함한 견고한 테스트 프로토콜,이 제품은 시장에서 돋보입니다.뛰어난 성능을 보장합니다.특히 고속 환경에서는, HD SDI 변환기나 다른 고속 PCB 보드 애플리케이션을 위해우리의 HDI 인쇄 회로 보드는 가장 까다로운 전자 설계에 필요한 품질과 신뢰성을 제공합니다.
| 매개 변수 | 사양 |
|---|---|
| 특별 요구 사항 | 램프 소켓 |
| 핵심 단어 | 고밀도 인터 커넥터 |
| 최소 구멍 크기 | 0.15mm |
| 테스트 | 100%E 테스트, X-Ray |
| 특별 요청 | 반 구멍, 0.25mm BGA |
| 두께 | 00.4-3.2mm |
| 미네트리 | 3/3밀리 |
| Pcb 이름 | 4L 1+N+1 HDI 보드 |
| 측면 비율 | 10:1 |
| 계층 수 | 4-20 층 |
HDI (High Density Interconnect) PCB 보드는 높은 밀도의 특성을 가지고 있으며, 더 얇은 선과 간격을 포함하고 있는 고급 형태의 인쇄 회로 보드 (PCB) 이다.작은 비아와 캡처 패드6~32L의 층으로,이 보드는 고속 PCB 응용 프로그램에서 필요한 복잡하고 다층 디자인을 지원 할 수 있습니다..
레이저 드릴링 기술을 통해 0.1mm의 미세한 구멍 크기를 갖춘 이 HDI PCB 보드는 최신 전자 부품 소형화를 수용하도록 설계되었습니다.이 수준의 정밀 뚫림은 고밀도의 모델 보드 설계의 필수 요소인 마이크로 비아를 만드는 데 필수적입니다., 더 작고 효율적이고 더 빠르게 작동하는 장치로의 경향을 지원합니다.
반 구멍과 0.25mm BGA (Ball Grid Array) 피치에 대한 특별한 요청은 고속 PCB에서 사용되는 첨단 포장 기술에 대한 보드의 적합성을 강조합니다.반 구멍 기술은 가장자리 연결과 인터페이스를 만드는 데 특히 유용합니다., 좁은 BGA 피치는 더 컴팩트하고 고성능의 상호 연결 솔루션을 보장하며, 이는 고속 데이터 처리 응용 프로그램에서 중요합니다.
0.4-3.2mm의 두께 범위로,이 HDI PCB 보드는 기계적 강도 및 보드 프로파일 측면에서 다재다능성을 제공하여 광범위한 제품 응용 프로그램에 적합합니다.FR4 IT180을 원료로 사용하면 높은 열 저항성과 기계적 안정성을 제공합니다., 이는 운영 스트레스 하에서 고속 PCB의 무결성과 신뢰성을 유지하는 데 중요합니다.
HDI PCB 보드의 특성은 다양한 경우와 시나리오에 이상적인 선택으로 만듭니다. 컴퓨팅 영역에서 노트북, 태블릿,그리고 높은 속도와 밀도가 효율적인 데이터 처리와 전송에 필수적인 서버통신 부문에서는 이러한 보드가 고속 신호 전송이 필요한 라우터, 스위치 및 기지 스테이션에서 발견됩니다. 소비자 전자제품에서는 스마트 폰에 사용됩니다.카메라또한 의료기기 및 항공우주 전자제품은 높은 신뢰성과 정밀도를 요구합니다.또한 중요한 응용 프로그램에 HDI PCB 보드를 사용.
요약하자면, HDI PCB 보드는 현대 고속 전자 장치 개발의 초석입니다.반 구멍과 BGA 피치에 대한 특별 요청, FR4 IT180 재료를 사용하는 견고한 두께 범위와 함께 전자 산업에서 필수적인 구성 요소가됩니다.HDI PCB 보드는 혁신의 중심에 있습니다.고속기술의 미래를 이끌고 있습니다.
PCB 이름:4L 1+N+1 HDI 보드 -고밀도 인터 커넥터HD SDI 변환 시스템에 적합한 고급 기능으로고밀도 PCB정밀한 임피던스 제어와 고속 신호 전송을 요구하는 정교한 전자 장치에 맞게 설계되었습니다.
임페던스 제어:네 - 일관된 전기 성능을 보장하기 위해 엄격한 표준으로 설계 된 이 보드는 고속 애플리케이션에 완벽합니다.고속 PCB필요성
특수 요구 사항:램프 소켓 - 램프 소켓 기능을 포함하도록 사용자 정의하여 광원을 필요로하는 전문 조명 시스템 또는 구성 요소와 원활한 통합을 보장합니다.
원료:FR4 IT180 - 고밀도 회로 설계에 최적의 열 내구성과 기계 강도를 제공하기 위해 고품질 FR4 IT180 기판 재료를 사용하여 제조됩니다.
HDI PCB 보드 제품은 우리의 사용자에게 가능한 최고의 경험을 보장하도록 설계된 광범위한 기술 지원 및 서비스로 지원됩니다. 우리의 지원 서비스는 다음을 포함합니다.
기술 문서:상세한 제품 설명서, 기술 안내서 및 사양에 대한 접근, 제품 이해, 설치 및 운영에 도움이 됩니다.
온라인 지식 기반:자원이 풍부한 온라인 저장소 FAQs, 문제 해결 팁, 그리고 HDI PCB 보드에 대한 최고의 실천, 당신의 편의를 위해 24/7 사용할 수 있습니다.
펌웨어 업데이트:펌웨어의 정기적인 업데이트를 통해 기능을 개선하고 새로운 기능을 추가하고 알려진 문제를 해결합니다.
제품 교육:사용자들이 HDI PCB 보드를 최대한 활용할 수 있는 포괄적인 교육 세션, 기본 동작에서 고급 기능까지 모두 포함합니다.
기술 지원:다양한 채널을 통해 안내와 문제 해결 지원을 제공할 수 있는 기술 전문가 팀에 접근할 수 있습니다.
수리 서비스:HDI PCB 보드가 수리가 필요한 경우 우리는 효율적이고 신뢰할 수있는 서비스를 제공하여 제품을 최적 상태로 되돌릴 수 있습니다.
대체 부품:우리는 당신의 HDI PCB 보드가 성능과 수명을 유지하도록 하기 위해 본래의 부품의 전체 범위를 제공합니다.
우리의 약속은 HDI PCB 보드가 안정적으로 작동하고 귀하의 필요를 충족시키는 것을 보장하기 위해 최고 수준의 지원을 제공하는 것입니다.추가 지원 또는 우리의 기술 지원 서비스를 이용하려면, 귀하의 제품 문서에 제공 된 특정 연락 방법을 참조하십시오.
