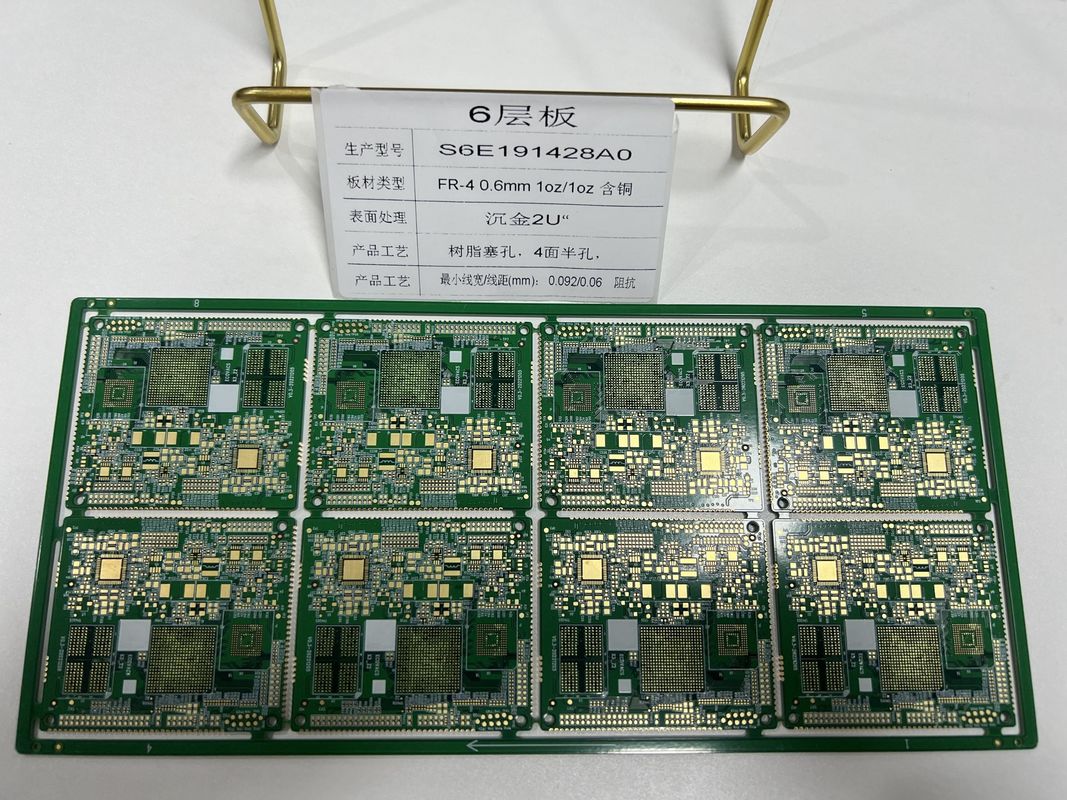

HDI PCB 보드는 고밀도 인터 커넥터 (HDI) 기술 분야에서 현대 혁신의 정점을 나타냅니다. 정교한 전자 장치의 까다로운 표준을 충족하도록 설계되었습니다.이 보드는 공간과 성능이 중요한 시스템에서 중요한 부품입니다.특히 HD SDI 변환기 및 정확성과 신뢰성이 협상 불가능한 다른 고 주파수 디지털 신호 처리 장비와 같은 응용 프로그램에 적합합니다.
이 HDI PCB 보드의 대표적인 특징 중 하나는 PCB 구조의 향상된 연결성과 강도를 위해 가장자리 접시를 가능하게하는 특별 요청 반 구멍 기술입니다.이 첨단 기술은.25mm 공 격자 배열 (BGA) 패키지, 일반적으로 고밀도 칩 운반기에서 사용됩니다. 0.25mm BGA 기능은 가장 작은 구성 요소도 수용 할 수 있음을 보장합니다.전기 성능에 타협하지 않고 컴팩트한 솔루션을 제공하는 것.
보드의 성능을 더욱 향상시키는 것은 임피던스 제어입니다. 이 제품은 정밀 엔지니어링의 증거입니다.신호의 무결성을 유지하기 위해 임페던스 제어가 중요합니다, 특히 고밀도 PCB에서 회로의 컴팩트 성질은 잠재적인 크로스 스톡 및 신호 저하로 이어질 수 있습니다.이 기능은 고 주파수에서 보드가 일관되게 수행 할 수 있도록 보장가장 까다로운 디지털 및 RF 애플리케이션에 이상적인 선택입니다.
HDI PCB 보드의 원료로 FR4 IT180을 선택하는 것은 설계의 또 다른 핵심 요소입니다.FR4 IT180는 뛰어난 열 저항과 기계적 강도로 알려진 고품질 라미네이트입니다., 고속 작동의 열 스트레스 하에서 보드의 무결성을 유지하는 데 필수적입니다. 이 재료는 또한 전기 단열 특성으로 인정됩니다.보드의 전반적인 성능과 내구성에 더 기여합니다..
이 고밀도 PCB의 주목할만한 기술 사양은 10의 측면 비율입니다.1이것은 보드가 직경보다 10배 더 깊은 구멍을 통과할 수 있다는 것을 의미합니다. 더 작은 발자국에서 더 많은 층과 복잡성을 허용합니다.이런 비율은 중요한 성취입니다., 고층 수 응용 용도에 대한 보드의 적합성을 입증하면서 미세한 피치 구성 요소에 필요한 정밀도를 유지합니다.
전체적으로 HDI PCB 보드는 고밀도 인터 커넥트 기술을 필요로하는 애플리케이션에 최첨단 솔루션입니다. 0.25mm BGA 구성 요소에 맞춘 반 구멍 기능,그리고 정밀 임페던스 제어, 그것은 HDI 인쇄 회로 보드에 필수적인 구성 요소입니다. 견고한 FR4 IT180 재료는 보드가 고성능 환경의 엄격한 견딜 수 있도록 보장합니다.그것은 HD SDI 변환기 또는 다른 중요한 응용 프로그램입니다, 이 고밀도 PCB는 가장 어려운 전자 설계에서 신뢰성, 효율성, 그리고 비교할 수 없는 성능을 제공하기 위해 설계되었습니다.
| 매개 변수 | 사양 |
|---|---|
| 테스트 | 100% 전자 검사, X-ray |
| 최소 구멍 크기 | 0.15mm |
| 측면 비율 | 10:1 |
| 원료 | FR4 IT180 |
| 특별 요구 사항 | 램프 소켓 |
| 핵심 단어 | 고밀도 인터 커넥터 |
| 임페던스 제어 | 네 |
| 특별 요청 | 반 구멍, 0.25mm BGA |
| 미네트리 | 3/3밀리 |
| 구멍 크기 | 0.1mm 레이저 드릴 |
높은 밀도 인터 커넥터 (HDI) PCB 보드는 0.15mm의 인상적인 최소 구멍 크기로 공간 최적화 및 세밀한 기능 요구 사항이 가장 중요한 응용 프로그램에 설계되었습니다.HDI 기술 은 부위 단위 당 더 많은 기능을 가능하게 한다, HDI PCB 보드를 고밀도 애플리케이션에 이상적인 선택으로 만듭니다. 이 보드는 고품질 FR4 IT180 원료를 사용하여 신중하게 제작되어 내구성 및 일관성 성능을 보장합니다.얇은 껍질의 범위에서 0에서 0까지의 디자인을 수용할 수 있습니다..2mm에서 6.00mm (8mil-126mil), 다양한 제품 요구를 충족합니다.
HDI PCB는 일반적으로 고속 신호의 통합이 중요한 컴팩트 전자 장치에서 사용됩니다. 이러한 고밀도 모델 보드는 스마트 폰 제조에 필수적입니다.알약, 노트북 컴퓨터, 더 얇고 가볍고 더 강력한 장치에 대한 수요가 계속 증가하고 있습니다.신호 무결성 향상, 그리고 더 나은 전기 성능, 모든 작은 형태 요소를 유지하면서.
또한 HDI 기술의 고속 PCB 보드 측면은 정확한 임피던스 제어가 필요한 시나리오에서 특히 유용합니다. 이것은 고속 디지털 응용 프로그램에서 중요합니다.첨단 컴퓨터 시스템과 같은, 통신 장비 및 고주파 신호 처리 하드웨어. HDI PCB가 제공하는 정확한 임피던스 제어로 신호 저하가 최소화됩니다.가장 어려운 상황에서도, 신호 무결성 문제를 감당할 수 없는 산업에 대한 신뢰할 수 있는 선택입니다.
HDI PCB 보드의 또 다른 응용 시나리오는 의료 장치입니다. 의료 발전은 종종 복잡한 작업을 안정적으로 수행 할 수있는 소형 장비를 필요로합니다. HDI PCB,높은 밀도 능력으로, 이미징 장치, 컴팩트 모니터 및 휴대용 진단 기계와 같은 중요한 의료 장비에 필요한 복잡하고 매우 신뢰할 수있는 회로를 만들 수 있습니다.
항공우주 및 국방 부문에서는 장비가 기능성을 유지하면서 극단적인 조건에 견딜 수 있어야 합니다.이 HDI PCB에 사용되는 FR4 IT180 원료의 견고성은 매우 중요합니다.높은 밀도, 신뢰성, 그리고 심각한 환경 스트레스 아래에서 작동 할 수있는 능력의 조합이 이러한 보드를 군사 수준의 통신 장치의 필수 요소로 만듭니다.항공기, 우주 탐사 기구.
마지막으로, 자동차 산업은 안전, 성능 및 편안함을 위해 전자 시스템에 점점 더 의존하고 있으며 HDI PCB의 중요한 사용자입니다.고밀도 PCB는 공간 절약의 이점과 좁은 공간에서 많은 기능을 수용 할 수있는 능력으로이 분야에서 필수적입니다., 현대 차량 전자 시스템에서 필수적입니다. 탐색, 엔터테인먼트 및 운전자 보조 기능을 단일 사용자 친화적인 인터페이스로 결합합니다.
우리의 고밀도 PCB (HDI PCB) 제조 서비스는 HDI PCB 보드 제품에 대한 광범위한 사용자 정의를 제공합니다.6~32층, 우리는 복잡한 다층 디자인을 수용 할 수 있습니다. 우리는 정확한임페던스 제어DDR4 PCB와 같은 고속 애플리케이션에 필수적인 신호 무결성
우리는 또한특별 요청예를 들어반 구멍부착 및 지원0.25mm 볼 그리드 배열 (BGA)첨단 부품 포장의 요구를 충족시키기 위해 배치.특별 요구 사항예를 들어램프 소켓디자인 필요에 따라 통합.
HDI PCB 보드의 두께는00.4-3.2mm, 당신의 특정 응용 프로그램에 대한 보드 딱딱성과 공간 제한을 균형을 맞추는 유연성을 제공합니다.우리의 HDI PCB 제조 필요를 위해 우리를 신뢰 당신의 제품은 품질과 성능의 최고 표준을 충족 보장.
우리의 HDI PCB 보드 제품은 최고 수준의 성능, 신뢰성 및 고객 만족을 보장하도록 설계된 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.우리의 지원은 문제 해결을 위한 다양한 리소스에 대한 접근을 포함합니다.기술지도 및 제품 최적화
기술 지원:
서비스:
우리는 모든 고객에게 특별한 지원과 서비스를 제공하기 위해 최선을 다하고 있습니다. 우리의 목표는 HDI PCB 보드가 효율적이고 효과적으로 작동하는지 확인하는 것입니다.귀하의 프로젝트 및 신청의 성공을 지원.
