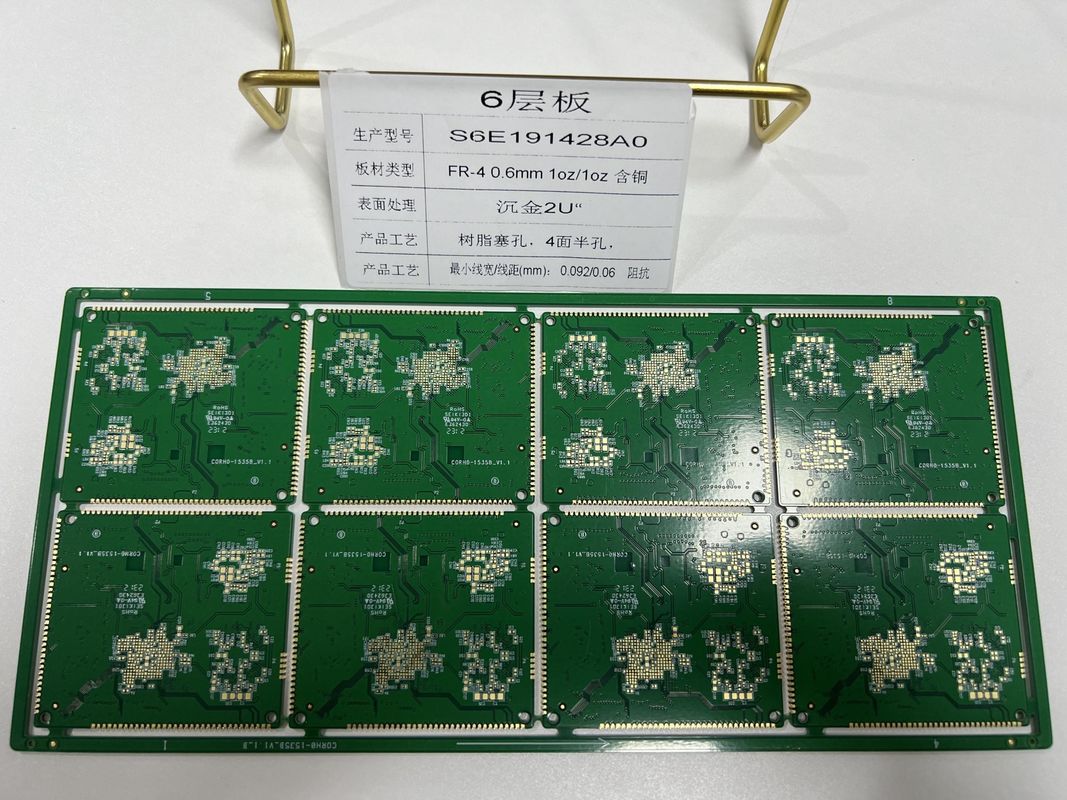

내구성 HDI PCB 보드 6-32 레이어 HDI 네 면 반 구멍 레이저 구멍 크기 0.075Mm

제품 설명:

4L 1 + N + 1 HDI 보드는 현대 고속 PCB 설계 및 HDI PCB 제조 기술의 절정입니다.이 보드는 고밀도 상호 연결 기술의 증가하는 요구를 충족시키기 위해 특별히 설계되었습니다., 오늘날의 소형 및 고성능 전자 장치에서 필수적입니다. 최첨단 솔루션으로서, 이러한 회로 보드는 정확성, 신뢰성 및 효율성의 구현입니다.

HDI PCB 보드 제품의 핵심은 6층에서 32층까지의 보드 레이어 기능입니다. 이 광범위한 범위는 다양한 산업에 다재다능한 응용을 허용합니다.전기통신, 의료기기, 소비자 전자제품 등이 있습니다.신호의 무결성과 최소한의 간섭을 보장합니다..

이러한 HDI 보드의 특징 중 하나는 1+N+1 구축 기술의 구현입니다.이 구조는 코어 레이어 (N) 위와 아래의 고밀도 상호 연결 층을 나타냅니다.설계는 단일 보드에 더 많은 구성 요소를 통합 할 수있는 컴팩트하지만 매우 기능적인 레이아웃을 제공합니다.이것은 제한된 공간 내에서 정교한 회로 장치가 필요한 장치에 특히 유리합니다.

HDI PCB 보드의 정밀도는 최소 구멍 크기가 0.15mm로 더 잘 나타납니다. 이 미세한 구멍 크기는 더 작은 비아를 만들 수 있습니다.그 결과 PCB 부동산의 최적화로 이어집니다이 작은 비아스를 사용함으로써 추가 부품 또는 PCB의 열 특성을 향상시키기 위해 더 많은 공간이 제공됩니다.

또한 PCB는 레이저 뚫기 기술을 통해 달성 된 0.1mm의 구멍 크기를 갖추고 있습니다. 레이저 뚫기는 기계 뚫기와 비교했을 때 비교할 수 없는 정확도를 제공합니다.최소한의 오차로 미크로비아를 생성할 수 있는이 수준의 정확성은 초고속 PCB의 성능을 유지하기 위해 필수적입니다. 작은 오차도 신호 무결성에 크게 영향을 줄 수 있기 때문입니다.

HDI PCB 보드 제품은 고밀도 인터 커넥터 기술과 동의어입니다. 고밀도 측면은 단단하게 포장 된 전자 구성 요소와 그 사이의 상호 연결을 의미합니다.첨단 HDI 기술을 사용함으로써이 PCB는 더 작은 발자국에서 더 많은 I / O를 지원 할 수 있습니다. 이것은 성능과 공간 제약이 가장 중요한 고속 애플리케이션에 특히 중요합니다.

하이 스피드 PCB의 영역에서 신호 무결성은 가장 중요합니다. HDI PCB 보드는 신호 손실과 크로스 토크를 최소화하는 기능으로 이러한 고속 요구를 충족하도록 설계되었습니다.PCB 에 사용 된 신중 한 층화 와 고품질 의 재료 는 높은 주파수 에서 그 탁월 한 성능 에 기여 합니다.

이 보드의 HDI PCB 제조 과정은 PCB 제조 기술의 발전에 대한 증거입니다. 그것은 순차 라미네이션과 같은 정교한 기술을 포함합니다.미크로비아 형성, 충전 과정을 통해 전도성 또는 비전도성. 각 단계는 최종 제품이 고속 애플리케이션에 필요한 엄격한 표준을 충족하는지 확인하기 위해 세심하게 통제됩니다.

요약하자면, 4L 1+N+1 HDI 보드는 고속 및 고밀도 애플리케이션을 위한 최첨단 솔루션입니다. 6-32L 보드 레이어, 0.15mm 최소 구멍 크기 및 0.1mm 레이저 구멍, 이 PCB는 오늘날의 정교한 전자 장치의 까다로운 요구 사항을 충족하도록 설계되었습니다. 혁신적인 디자인과 정밀 제조의 조합을 통해,HDI PCB 보드 제품은 업계의 선두에 있습니다., 전자적 상호 연결의 미래를 주도합니다.

특징:

• 제품명: HDI PCB 보드
• 테스트: 100% 전자 테스트, 엑스레이
• 판 두께: 0.2mm-6.00mm (8mil-126mil)
• 최소 구멍 크기: 0.15mm
• 계층 수: 4-20 계층
• 특수 요구 사항: 램프 소켓
• 기능성을 높이기 위해 고밀도 PCB

기술 매개 변수:

응용 프로그램:

HDI 인쇄 회로 보드 (HDI PCB) 는 현대 전자제품의 필수 부품으로, 전통적인 PCB보다 높은 회로 밀도를 제공합니다.HDI PCB의 적용 기회와 시나리오는 4~20층의 계층 수와 함께 다양하고 다양합니다., 산업과 기술의 광범위한 범위를 포함합니다. 0.15mm의 최소 구멍 크기로,이 보드는 첨단 전자 장치에서 발견되는 점점 더 소형화되고 정교한 구성 요소를 수용하도록 특별히 설계되었습니다..

HDI PCB의 주요 응용 시나리오 중 하나는 고속 PCB 성능이 중요한 통신 산업입니다. 스마트 폰에서 빠른 신호 전송의 필요성은라우터, 스위치 HDI 기술이 제공하는 우수한 전기적 특성과 신뢰성을 요구합니다.이 PCB에 25mm은 특히 컴팩트하고 고성능 통신 하드웨어에 적합.

컴퓨팅 부문 또한 특히 노트북과 데스크톱 영역에서 HDI PCB 제조에서 큰 이익을 얻습니다.고층 HDI PCB는 제한된 공간 내에서 여러 기능을 통합 할 수 있습니다., 컴퓨터의 전반적인 성능을 향상시키고 동시에 그 발자국을 줄입니다.다층 보드의 복잡한 회로에서 신호 무결성을 보장합니다..

자동차 전자제품은 HDI PCB가 점점 더 많이 사용되는 또 다른 분야입니다.이 판에 사용 된 FR4 IT180 원료의 견고한 성격은 자동차 응용 분야에서 발생하는 혹독한 환경에 견딜 수있는 내구성을 제공합니다.반 구멍과 같은 기능은 종종 가장자리 커넥터에 사용되며 자동차 제어 시스템, 인포테인먼트 및 안전 기능의 연결의 신뢰성을 향상시킵니다.

의료 산업에서는 HDI PCB의 컴팩트성과 향상된 기능으로 인해 정교한 의료 장치와 장비가 가능합니다.예를 들어 MRI 기계와 휴대용 초음파 장치, HDI PCB가 제공하는 고밀도 통합을 활용하여 사용자 친화적인 형태 요소를 유지하면서 더 복잡한 기능을 허용합니다.

마지막으로, 성능과 신뢰성이 가장 중요한 항공우주 산업에서는 HDI PCB를 광범위하게 사용합니다.높은 계층 수와 정확한 임피던스 제어 는 위성 통신 시스템 기능에 매우 중요합니다.FR4 IT180 재료의 견고함은 이 보드가 항공우주 환경의 극단적인 조건에 견딜 수 있도록 보장합니다.

요약하자면, HDI PCB의 다재다능성은 4-20층, 최소 구멍 크기가 0.15mm, 반 구멍 용량, 0.25mm BGA,고품질의 FR4 IT180 원료 사용과 함께, 다양한 최첨단 산업에서 다양한 고속, 높은 신뢰성 애플리케이션에 적합합니다.

사용자 정의:

우리의 고밀도 PCB 서비스는 HDI PCB 보드의 요구 사항에 대한 특별한 커스터마이징을 제공합니다. 정밀 제작으로 우리는 0.15mm의 최소 구멍 크기를 수용 할 수 있습니다.가장 복잡한 설계도 가능하도록다양한 애플리케이션을 충족시키기 위해, 우리의 보드는 6층에서 32층 (보드 레이어) 까지 구성될 수 있으며, 복잡한 고속 PCB 보드 조립에 필요한 다재다능성을 제공합니다.

전문적인 디자인 기능의 필요성을 이해하여, 우리는 또한 가장 도전적인 디자인 매개 변수를 충족하기 위해 반 구멍과 0.25mm BGA와 같은 특수 요청을 받아들입니다.우리의 능력은 4에서 20 층까지의 레이어 카운트를 생산하는 것으로 확장됩니다., 당신의 정확한 사양을 충족하는 고밀도 인터 커넥터 보드를 설계하는 자유를 제공합니다.고밀도 요구 사항.

지원 및 서비스:

우리의 HDI PCB 보드는 고밀도 상호 연결 기술에서 최신으로 설계되어 있으며, 까다로운 애플리케이션에 뛰어난 성능과 신뢰성을 제공합니다.우리의 제품과 최고의 경험을 보장하기 위해, 우리는 종합적인 기술 지원과 서비스를 제공합니다.

만약 당신이 어떤 문제 또는 당신의 HDI PCB 보드에 대한 질문이 있다면, 우리의 전문 기술 지원 팀은 당신을 돕기 위해 사용할 수 있습니다. 우리의 서비스에는 문제 해결 지원,제품 사용 지침, 그리고 성능을 최적화하는 팁.

우리는 또한 기존 시스템과의 통합을 위한 설계 컨설팅, 신호 무결성 분석 및 열 관리 솔루션과 같은 더 복잡한 요구 사항에 대한 고급 서비스를 제공합니다.우리의 목표는 당신이 당신의 특정 응용 프로그램에서 우리의 HDI PCB 제품의 이점을 극대화하는 데 도움이 됩니다.

귀하의 경험을 향상시키기 위해, 우리는 상세한 제품 문서, 응용 프로그램 노트 및 FAQ를 포함한 풍부한 자원을 제공합니다.이 리소스는 당신이 신속하게 일반적인 질문에 대한 답을 찾을 수 있도록 설계되어 우리의 HDI PCB 보드를 사용하는 데 대한 최선의 방법을 이해.

우리의 제품과 서비스의 지속적인 개선을 위해, 우리는 환영하고 당신의 피드백을 소중히 생각합니다. 우리의 지원 팀과 귀하의 경험과 제안을 공유하는 것을 자유로이하십시오.

우수성에 대한 우리의 헌신은 엄격한 품질 보장 과정에 반영되며, 각 HDI PCB 보드가 귀하에게 도달하기 전에 가장 높은 표준을 충족하는지 보장합니다.우리는 당신이 성공하는 데 필요한 지원과 서비스를 제공하기 위해 최선을 다하고 있다고 확신하십시오..
