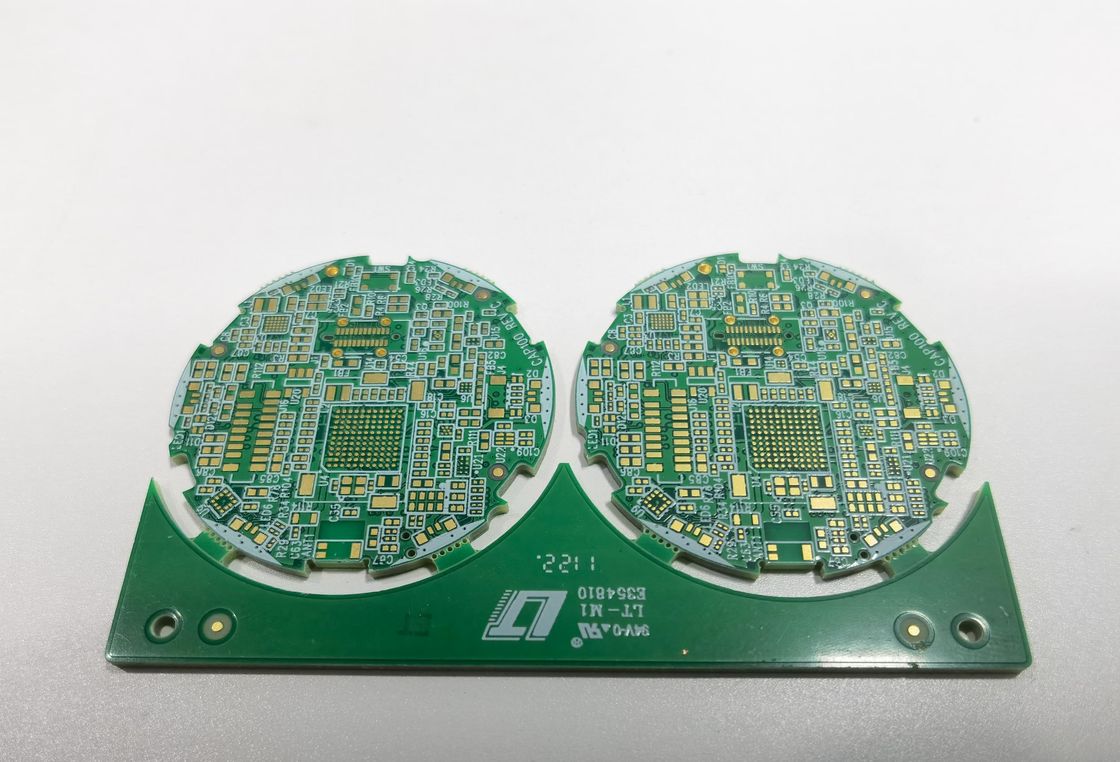

고성능 Fr4 It180 램프 소켓 HDI PCB 보드 0.4mm-3.2Mm

제품 설명:

고밀도 상호 연결 (HDI) PCB 보드는 현대 인쇄 회로 보드 (PCB) 기술의 정점으로 더욱 컴팩트한,고성능 전자장치HDI PCB는 더 작은 형식 요인에서의 고급 기능을 지원하는 능력으로 수요가 높으며, 많은 고속 및 고주파 애플리케이션에 이상적입니다.HD SDI 변환기에서 그들이하는 중추적인 역할을 포함하여우수한 기능과 향상 된 전기 성능의 통합으로 HDI PCB는 의심 할 여지없이 고속 PCB 설계 및 제조의 척추입니다.

이 HDI PCB 보드의 가장 뛰어난 특징 중 하나는 매우 작은 구멍 크기입니다.이 보드는 정밀하고 작은 비아스를 허용합니다., 복잡한 PCB의 다층 연결에 필수적입니다. 이 제품에 대한 최소 구멍 크기의 사양은 0.15mm이며, 기존 PCB보다 훨씬 작습니다.연결의 밀도가 높고 전체 보드 디자인이 더 컴팩트합니다.이 기능은 고화질 신호 전송을 위해 연결의 밀집이 필요한 HD SDI 변환기와 같은 응용 프로그램에 중요합니다.

이 HDI PCB 보드는 인상적 인 구멍 크기 기능 외에도 3/3 밀리미터의 미인 트레스를 자랑합니다. 이 사양은 전도성 트랙의 최소 너비와 간격을 의미합니다.보드에서 얻을 수 있는이러한 좁은 흔적을 갖는 능력은 공간이 프리미엄이고 신호 무결성이 가장 중요한 고속 PCB 애플리케이션에 필요한 고밀도 회로를 만드는 데 중요합니다.이 수준의 정확성은 주어진 영역에서 더 많은 회로를 통합하는 것을 지원합니다., 따라서 더 작은 발자국을 가진 복잡한 전자 기능을 가능하게 합니다.

임피던스 제어는 HDI PCB 보드의 또 다른 중요한 특성이며, 보드가 신뢰할 수있는 작동에 필요한 정확한 전기 성능 요구 사항을 충족하는지 보장합니다.임피던스 제어 는 고속 회로 설계 의 필수적 인 측면 이다, 이는 신호의 무결성을 유지하고 신호 반사 및 교란을 줄이고 PCB의 일관된 성능을 보장하는 데 도움이됩니다.이것은 특히 HD SDI 변환기의 맥락에서 중요합니다.HDI PCB 보드의 임피던스 제어 기능은 장치가 최고 수준의 성능을 보장합니다.엄격한 조건에서도.

전문 응용 프로그램에서이 HDI PCB 보드는 반 구멍 및 0.25mm 볼 그리드 배열 (BGA) 구성과 같은 고유 한 요구 사항을 수용 할 수 있습니다.반 홀 기능은 구멍에 가장자리 접착을 가능하게, 보드 가장자리와 구성 요소 사이의 연결을 만드는 데 사용됩니다.이 기능은 특히 보드에 강력한 물리적 및 전기 연결이 필요한 커넥터에 유용합니다.. 0.25mm BGA 피치 능력은 매우 얇은 피치 구성 요소와 보드의 호환성을 반영,기기들의 크기가 줄어들면서 기능이 증가함에 따라 점점 더 보편화되고 있습니다.. The precision with which this HDI PCB Board can handle such specialized requests makes it an ideal choice for cutting-edge electronic applications that demand the highest levels of accuracy and performance.

전체적으로 HDI PCB 보드는 고밀도, 고정밀도 및 고속 PCB 특성을 요구하는 응용 프로그램에 맞춘 기술적으로 진보 된 솔루션입니다.0을 포함해서.1mm 레이저 드릴 구멍 크기, 3/3 밀리 미인 추적, 그리고 엄격한 임피던스 제어,이 제품은 정교한 전자 시스템에 대한 훌륭한 선택입니다.특히 HD SDI 변환기 기술에 사용되는 것. 이 HDI PCB 보드와,디자이너와 엔지니어는 뛰어난 성능과 신뢰성을 유지하면서 전자 장치 소형화에 가능한 한 한계를 확장 할 수 있습니다..

특징:

• 제품 이름:HDI PCB 보드
• 고밀도 PCB:예, 첨단 전자 애플리케이션을 위해 특별히 설계되었습니다.
• HDI 인쇄 회로 보드:HDI 제조에 최신 기술을 통합
• 특수 요구 사항:램프 소켓 통합 기능
• 임페던스 제어:예, 고속 설계에 대한 신호 무결성을 보장합니다.
• 계층 수:다양한 디자인 복잡성을 수용하기 위해 4-20 층에서 다양 한 범위
• 고밀도 모델 보드:고밀도 부품 배치를 위해 설계된
• 특별 요청:반 구멍 기술, 그리고 0.25mm BGA 얇은 피치 구성 요소
• 테스트:제품 신뢰성을 보장하기 위해 100% 전자 테스트 및 X-RAY 검사

기술 매개 변수:

응용 프로그램:

고밀도 인터커넥트 (HDI) 프린트 서킷 보드 (PCB), 프리미엄 FR4 IT180 원료로 제작,반구멍과 0의 고급 기능이있는 고밀도 PCB를 필요로하는 수많은 애플리케이션에 특별한 선택입니다..25mm 볼 그리드 배열 (BGA). 우리의 HDI PCB 보드, 4에서 20 계층까지, 신뢰성 높은 속도 및 높은 복잡성 회로의 다양한 지원 할 수 있습니다:1 및 0.2mm에서 6.00mm (8mil-126mil) 에 이르는 보드 두께. 이것은 HDI PCB 보드를 고밀도 모델 보드 및 고속 PCB 응용 프로그램에 이상적인 기판으로 만듭니다.

HDI PCB 보드의 응용 분야는 다양하며 다양한 첨단 기술 산업에 걸쳐 있습니다. 소비자 전자제품 분야에서 이러한 보드는 일반적으로 스마트 폰, 태블릿,그리고 공간의 문제가 있는 노트북도 있습니다.HDI 기술로 단위 면적 당 더 많은 기능을 사용할 수 있습니다.이는 고밀도 PCB 보드를 많은 수의 커넥터와 스위치를 필요로하는 컴팩트 장치에 적합하게 만듭니다..

통신 부문에서는 HDI PCB 보드가 고속 데이터 전송을 가능하게 하는 인프라의 필수 요소입니다. 네트워크 라우터, 스위치,그리고 신호 리레 시스템들은 고밀도 모델 보드의 사용으로부터 상당한 이익을 얻습니다., 통신 장치가 현대 기술에 의해 요구되는 필요한 속도와 안정적으로 작동하도록 보장합니다.

의료 산업은 또한 HDI PCB 보드에 의존하여 고속 및 고밀도 기능을 제공합니다. CT 스캐너 및 MRI 기계와 같은 의료 영상 장비,정확한 진단 결과를 얻기 위해 정확하고 신뢰할 수있는 고밀도 PCB가 필요합니다.마찬가지로 휴대용 의료 기기들은 HDI PCB가 제공하는 소형화로부터 이익을 얻으며 더 휴대적이고 사용자 친화적인 디자인을 허용합니다.

전자 시스템의 통합이 계속 진행되는 자동차 분야에서 HDI PCB 보드는 에어백 컨트롤러 및 ABS 시스템과 같은 안전 중요 시스템에서 사용됩니다.FR4 IT180 재료의 견고성, 높은 측면 비율을 지원하는 판의 능력과 결합하여 가혹한 환경에 적합하고 자동차 응용 프로그램에 필요한 신뢰성을 제공합니다.

항공 및 방위 응용 프로그램은 또한 HDI PCB 보드를 고속 신호 전송 및 고밀도 포장에 사용합니다. 가볍고 컴팩트,그리고 우주선에서 매우 신뢰할 수 있는 회로, 위성 및 방위 장비는 고밀도 모델 보드를이 분야에서 필수 요소로 만듭니다.

전체적으로 HDI PCB 보드 제품은 다재다능하며, 높은 밀도와 높은 속도가 제품의 성능과 신뢰성에 결정적인 광범위한 응용 분야를 수용합니다.특수 요청 및 다양한 계층 수에 적응 할 수있는 능력은 가장 까다로운 전자 설계 및 응용 프로그램의 특정 요구를 충족시킬 수 있습니다..

사용자 정의:

우리의고밀도 상호 연결 (HDI) 인쇄 회로 보드귀하의 정확한 사양을 충족하도록 조정되어HDI PCB고급 기능이 필요한 사람들을 위해 우리는 제품 사용자 정의 서비스를 제공합니다HDI PCB 보드제품에는 다음의 속성이 포함되어야 합니다.

특별 요청:우리는 반 구멍 기술을 통합 할 수 있습니다. 특정 유형의 표면 장착 부품에 필수적입니다. 우리는 최소 0.25mm의 BGA 크기를 수용 할 수 있습니다.고밀도 모델 보드가장 많은 부품이 필요한 설계도 충족시킬 수 있습니다.

계층 수:우리의 커스터마이징 서비스는 4층에서 20층까지 다양한 계층 수를 제공합니다. 복잡한 라우팅과 HDI PCB 디자인에서 기능성을 높일 수 있습니다.

특수 요구 사항:램프 소켓과 같은 독특한 피팅이 필요한 애플리케이션에서는 이러한 특정 요구 사항을 포함하도록 HDI PCB를 사용자 정의하여 호환성과 신뢰성을 보장 할 수 있습니다.

원료:우리는 HDI PCB를 위해 높은 품질의 FR4 IT180 원료를 사용하고 있습니다.

임페던스 제어:임피던스 조절은 HDI PCB의 중요한 측면이며, 우리는 정확한 임피던스 매칭을 보장하여 신호 무결성과 HDI 인쇄 회로 보드의 최적 성능을 보장합니다.

지원 및 서비스:

우리의 HDI PCB 보드는 귀하의 만족과 제품의 최적의 성능을 보장하기 위해 포괄적인 기술 지원 및 서비스를 제공합니다.우리의 지원은 설치 지침과 함께 상세한 제품 설명서를 포함, 운영 및 문제 해결. 또한, 우리는 일반적인 문제와 유지 보수 절차를 통해 안내하는 FAQ, 기술 기사 및 비디오 튜토리얼과 같은 온라인 리소스를 제공합니다.

복잡한 문제나 해결되지 않은 문제라면, 우리의 전문적인 기술자 팀은 개인화된 지원을 제공할 수 있습니다.그들은 HDI PCB 기술의 모든 측면에 잘 알고 있으며 회로 설계 최적화에 도움을 줄 수 있습니다, 신호 무결성 분석, 열 관리 전략 우리의 목표는 당신이 당신의 HDI PCB 보드의 수명과 신뢰성을 극대화하는 데 필요한 지식과 지원을 제공하는 것입니다.

우리는 지속적인 개선을 위해 최선을 다하고 있으며 고객 피드백은 우리에게 귀중합니다.우리의 서비스에는 사용자들의 변화하는 필요에 따라 제품 문서 및 지원 자료를 정기적으로 업데이트하는 것이 포함됩니다.또한, 우리는 확장 된 보증, 신속한 수리 서비스 및 중요한 또는 시간 민감한 응용 프로그램에 대한 현장 기술 지원을위한 서비스 패키지를 제공합니다.

우리의 지원 및 서비스는 귀하의 기술 전문 지식을 보완하도록 설계되어 있으며 서비스 조건에 따라 적용됩니다.원활한 지원 경험을 보장하기 위해 이 용어와 친숙해지도록 권장합니다.우수성에 대한 우리의 헌신은 흔들리지 않으며, 우리는 당신의 모든 HDI PCB 보드 필요에 도움을 기대합니다.
