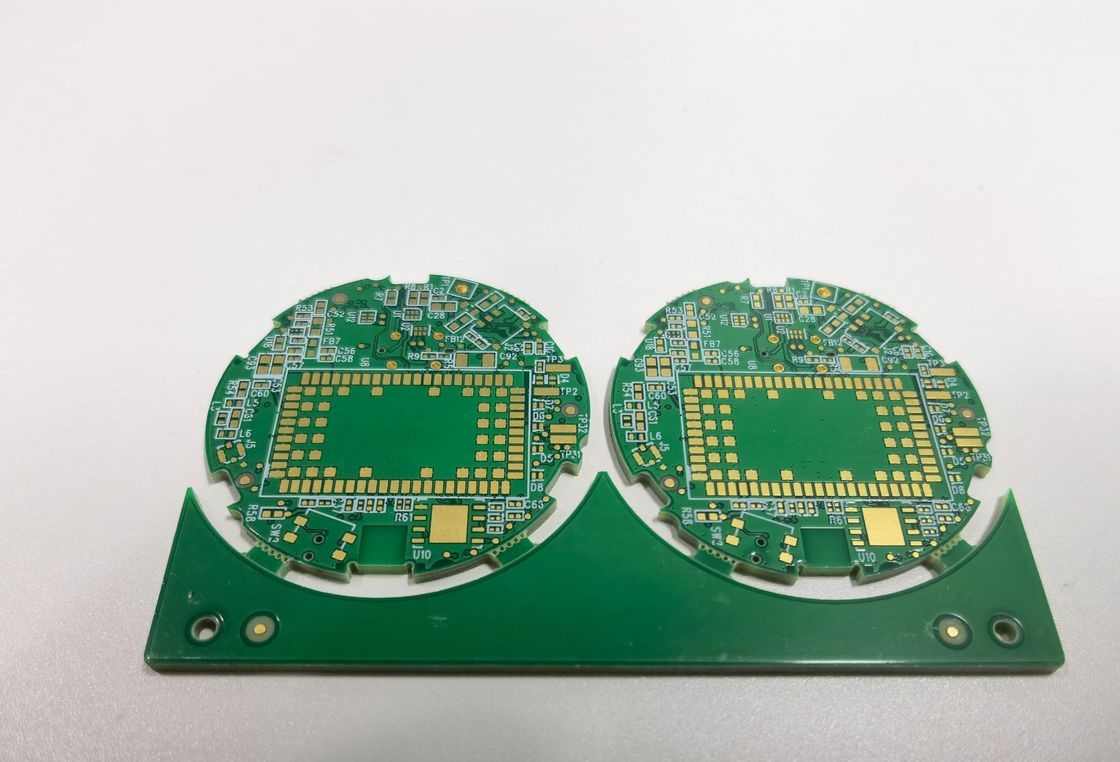

임페던스 제어 밀도 인터 커넥터 X 레이 테스트와 함께 고급 4 계층 Hdi PCB 보드
HDI PCB 보드는 현대 인쇄 회로 보드 (PCB) 기술의 정점을 나타냅니다. 고밀도 상호 연결 (HDI) 설계 전략이 첨단,복잡한 전자 장치의 엄격한 요구 사항을 충족하는 고속 PCB우리의 HDI PCB 보드는 콤팩트한 차원, 향상된 성능 및 우수한 신호 무결성을 요구하는 응용 프로그램에 신뢰할 수있는 기반을 제공하기 위해 세심하게 제작되었습니다.이 제품 요약은 특성에 대해 자세히 설명합니다., 특수 요구 사항, 테스트 프로토콜이 우리의 HDI PCB 보드를 전자 프로젝트의 예외적인 선택으로 만듭니다.
특수한 요구사항을 시작으로, 우리의 HDI PCB 보드는 램프 소켓을 수용하도록 설계되었습니다.조명 애플리케이션 및 전기 장치에서 안전하고 안정적인 조명 소스와 연결이 필요한 중요한 특징램프 소켓 통합은 우리의 HDI PCB의 사용자 정의 가능성에 대한 증거입니다. 설계와 제조의 최고 표준을 유지하면서 특정 요구를 충족시킬 수 있습니다.
HDI PCB 보드의 가장 중요한 속성 중 하나는 사용할 수있는 보드 두께 범위입니다. 고객은 0.2mm에서 6.00mm (8mil에서 126mil) 사이를 선택할 수 있습니다.기계적 강도 및 응용 용도에 큰 유연성을 제공합니다.가벼운 휴대용 장치 또는 견고한 산업 구성 요소에 작업하든 간에, HDI PCB 보드의 두께는 귀하의 요구 사항에 완벽하게 맞습니다.
PCB의 레이아웃의 정밀성에 관해서는 HDI PCB 보드는 최소 3/3 밀리미터의 흔적 너비와 간격을 자랑합니다.이 미세한 흔적 기하학은 PCB의 고밀도 측면에 대한 증거입니다, 더 많은 회로를 더 작은 영역에 포장 할 수 있습니다. 이 기능은 고급 전자 부품에 의해 요구되는 고속 신호 전송을 달성하는 데 중요합니다.그리고 전자 산업의 소형화 요구가 늘어나고 있습니다..
우리의 HDI PCB 보드는 신뢰성과 기능을 보장하기 위해 엄격한 테스트를 거칩니다.모든 보드는 전기적 사양을 충족하는지 확인하고 잠재적 결함을 발견하기 위해 100% 전기 테스트 (E 테스트) 에 적용됩니다.또한, X선 검사는 육안으로 보이지 않는 비아와 용접 관절과 같은 내부 구조의 무결성을 검사하기 위해 사용된다.이러한 테스트 프로토콜은 고밀도 PCB의 품질과 성능을 유지하기 위해 필수적입니다..
또한 다양한 응용 프로그램의 고유 한 요구를 충족시키기 위해 특별한 요청이 수용 될 수 있습니다. 우리의 HDI PCB 보드는 반 구멍으로 제조 될 수 있습니다.특정 유형의 가장자리 커넥터 및 장착 요구 사항에 필수적입니다.또한, 우리는 0.25mm의 볼 그리드 배열 (BGA) 피치로 높은 정밀 애플리케이션을 제공하며, 매우 작은 발자국에서 다수의 I/O 핀으로 통합 회로를 연결할 수 있습니다.이 특징은 밀집된 공간에서 많은 수의 연결이 필요한 고속 PCB 설계에 특히 중요합니다..
요약하자면, 우리의 HDI PCB 보드는 다재다능하고 고성능의 솔루션입니다. 고밀도와 고속 회로를 필요로 하는 애플리케이션에서 탁월합니다.다양한 판 두께, 튼튼한 추적 기하학, 포괄적인 테스트, 그리고 반 구멍과 얇은 피치 BGA와 같은 특별한 요구를 충족시킬 수있는 능력,이 HDI PCB 보드는 PCB 기술에서 최고를 추구하는 디자이너와 엔지니어에게 우수한 선택으로 돋보인다고도화된 소비자 전자제품, 중요한 의료기기, 또는 까다로운 산업용 용품이든, 우리의 HDI PCB 보드는 신뢰성, 성능,전자 프로젝트의 혁신과 효율성을 촉진하는 데 필요한 고급 기능.
| 매개 변수 | 세부 사항 |
|---|---|
| 두께 | 00.4-3.2mm |
| 미네트리 | 3/3밀리 |
| 원료 | FR4 IT180 |
| 보드 레이어 | 6L |
| 테스트 | 100%E 테스트, X-Ray |
| 계층 수 | 4-20 층 |
| 판 두께 | 00.2mm-6.00mm (8mil-126mil) |
| 임페던스 제어 | 네 |
| 특별 요청 | 반 구멍, 0.25mm BGA |
| 측면 비율 | 10:1 |
HDI (High Density Interconnect) PCB 보드는 첨단 전자 장치의 엄격한 요구 사항을 충족하도록 설계된 고성능 회로 보드입니다.이 제품은 복잡한 회로 설계에 뛰어난 정밀도를 제공합니다그것은 특히 높은 신호 무결성이 결정적 인 애플리케이션에 적합합니다.1 및 0에서 판 두께 범위.2mm ~ 6.00mm (8mil ~ 126mil). 다양한 운영 조건에서 내구성 및 신뢰성을 보장하는 고품질 FR4 IT180 원료를 사용하여 제작되었습니다.
HDI PCB 보드의 주요 응용 분야 중 하나는 HD SDI 변환기 영역에 있습니다. 이러한 변환기는 고화질 일련 디지털 인터페이스 신호를 번역하는 데 사용됩니다.전문 비디오 및 오디오 환경에서 흔합니다.HDI PCB의 정확한 추적 크기 및 임피던스 제어로 인해 이러한 변환기에 이상적인 후보가 되므로 최소한의 신호 손실과 신호 전송의 높은 충실성을 보장합니다.
소비자 전자 제품 분야에서 HDI PCB는 스마트 폰, 태블릿 및 노트북에서 사용되는 컴팩트하고 고밀도 모델 보드를 개발하는 데 필수적입니다.단위 면적 당 많은 수의 연결을 지원 할 수있는 능력은 공간이 프리미엄이고 기능이 손상 될 수없는 장치에 완벽하게 적합합니다.기기들의 크기가 점점 작아지고 복잡성이 점점 커지면서 HDI PCB의 기능은 더욱 가치 있게 됩니다.
또한 HDI PCB 보드는 높은 신뢰성 및 견고성이 필수적인 의료 장치, 항공 우주 기술 및 군사 시스템에서도 응용을 찾습니다.예를 들어, HDI PCB는 정교한 진단 장비, 건강 지표를 모니터링하는 웨어러블 기기 및 소형 임플란트에서 사용될 수 있습니다. 항공 및 군사 응용 프로그램에서,고밀도의 보드 특성, 극한 조건 하에서 안정적으로 작동 할 수있는 능력과 함께, 그것은 미션 크리티컬 시스템에 대한 선택의 구성 요소가됩니다.
전체적으로 HDI PCB 보드는 다양한 산업에 다양한 응용 프로그램을 제공하는 다재다능한 제품입니다.고밀도 회로를 정확성과 안정성으로 수용하도록 설계된HD SDI 변환기, 고밀도 모델 보드 및 다른 첨단 전자 시스템에서의 사용은 기술의 지속적인 진화에서 그 중요성을 강조합니다.
가장 까다로운 고속 애플리케이션을 충족하도록 설계된 우리의 프리미엄 고밀도 인터 커넥터 (HDI) PCB 보드 서비스를 탐색하십시오.우리의 최첨단 HDI 기술은 당신의 고속 PCB 보드가 4-20 층의 계층 수와 최고 성능으로 작동하도록 보장합니다., 현대 전자제품의 복잡성을 수용합니다.
10의 인상적 인 비율로:1, 우리의 HDI PCB 보드는 고속 PCB 보드 응용 프로그램에 필요한 신뢰성과 내구성을 제공합니다. 우리는 정확성이 핵심이라고 이해,그래서 우리는 반 구멍과 0의 지원과 같은 특화된 사용자 정의 옵션을 제공합니다.25mm BGA는 여러분의 디자인 요구사항을 충족시킵니다.
우리의 전문 4L 1+N+1 HDI 보드를 소개합니다. 고속 회로 필요에 대한 완벽한 솔루션입니다.우리의 고속 PCB 보드 사용자 정의 서비스를 신뢰 당신의 프로젝트 요구 성능과 품질을 제공하기 위해.
우리의 HDI PCB 보드는 우리의 제품과 가능한 최고의 경험을 보장하도록 설계된 포괄적인 기술 지원과 서비스를 제공합니다.우리는 발생할 수 있는 모든 기술적 질문이나 문제에 대한 지원을 제공하기로 약속합니다.
HDI PCB 보드에 대한 기술 지원 서비스는 다음을 포함합니다.
전폭적인 지원을 제공하기 위해 노력하지만, 특정 서비스는 이용 가능성에 따라 달라질 수 있으며 시간이 지남에 따라 변경될 수 있습니다.우리는 고객이 우리의 공식 웹 사이트를 참조하거나 HDI PCB 보드에 대한 지원 및 서비스에 대한 최신 정보를 위해 고객 서비스 팀과 연락하도록 권장합니다..
문의사항을 직접 저희에게 보내세요
