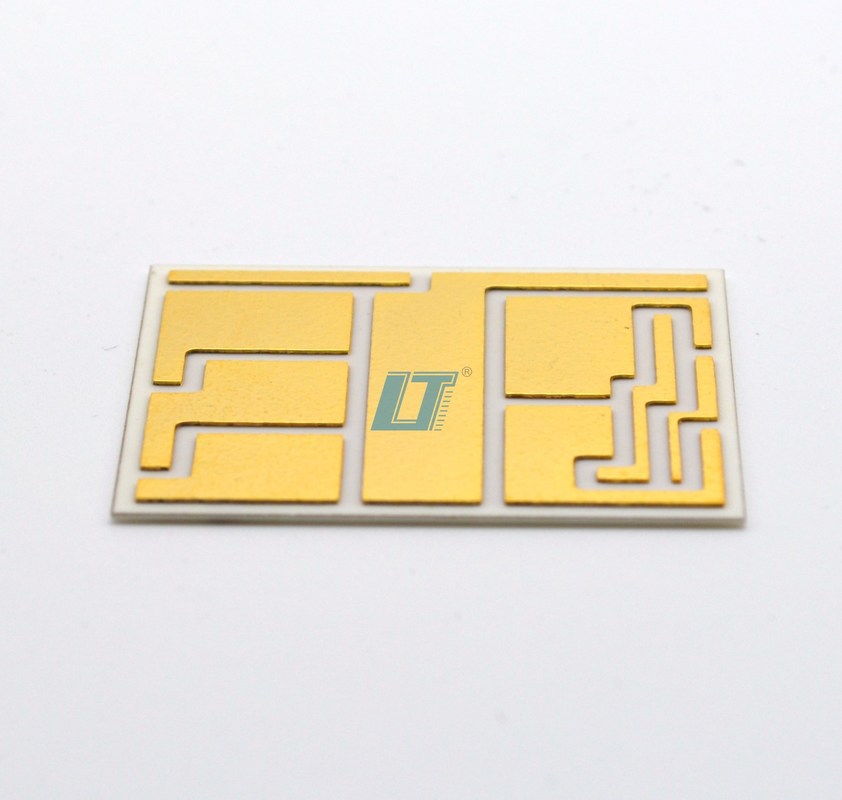

세라믹 서브스트레이트 1.6MM PCB 두께를 갖춘 세라믹 단열 금속 서브스트레이트

세라믹 서브스트레이트 1.6MM PCB 두께를 갖춘 세라믹 단열 금속 서브스트레이트

의료기기용 세라믹 PCB 보드

1.6mm 세라믹 절연 금속 기판

고 단열성 세라믹 기판 PCB

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Substratetype:
Ceramic
Surfacefinish:
ENIG, HASL, Gold Plating
Application Segment:
Auto,Industrial,Medical,DataCom、Comsumer
Dielectricconstant:
7-9
Thickness:
0.1mm - 3.0mm
Copperthickness:
18µm - 105µm
Application:
High Power Electronics, LED Lighting, RF Modules
Testing Service:
100% E-Testing
강조하다:

의료기기용 세라믹 PCB 보드

,

1.6mm 세라믹 절연 금속 기판

,

고 단열성 세라믹 기판 PCB

지불 및 배송 조건
제품 설명
세라믹 서브스트라트 세라믹 단열 금속 서브스트라트
PCB 두께 1.6MM,이 첨단 세라믹 PCB 보드는 의료 전자 장치 및 특별한 열 관리 및 전기 성능을 요구하는 다른 까다로운 응용 프로그램에 이상적으로 적합합니다..
제품 개요
세라믹 PCB 보드는 우수한 열전도성과 전기 성능을 요구하는 애플리케이션을 위해 고도로 신뢰할 수있는 솔루션입니다. 세라믹 두꺼운 필름 PCB 범주의 일부로,전통적인 FR4 및 다른 유기 기질에 비해 더 나은 열 관리 및 기계적 안정성을 제공합니다..
이 다재다능 한 제품은 1 ~ 4 층의 구성을 지원하며 다양한 회로 복잡성을 수용합니다. 2mm ~ 200mm 사이즈로 제공됩니다.콤팩트 센서 모듈에서 더 큰 전력 전자 집합에 이르기까지.
구리 두께 옵션은 18μm에서 105μm까지 전류 운반 용량과 열 소모에 유연성을 제공합니다. 표면 마무리 선택에는 ENIG (전기 없는 니켈 몰입 금),HASL (고온 공기 용매 평준화), 그리고 최대의 보호 및 soldability를 위해 금 접착.
주요 특징
  • 제품명: 세라믹 PCB 보드 (제품 번호: R0028)
  • 계층 수: 1-4 계층
  • 기판 종류: 세라믹
  • 구리 두께: 18μm ~ 105μm
  • 애플리케이션: 고전력 전자, LED 조명, RF 모듈
  • 우수한 열 성능을 위해 세라믹 고온 PCB
  • 내구성 및 신뢰성을 보장하는 Al2O3 세라믹 PCB를 사용하여 제조
  • 강화 된 단열 및 열 방출을 위해 세라믹 단열 금속 기판 기술을 통합합니다.
기술 사양
매개 변수 사양
적용 고전력 전자, LED 조명, RF 모듈
다이 일렉트릭 상수 7-9
제1항 R0028
기판 종류 세라믹
계층 수 1-4 층
응용 분야 자동차, 산업, 의료, 데이터컴, 소비자
표면 마감 ENIG, HASL, 골드 플래팅
시험 서비스 100% 전자 테스트
PCB 두께 1.6MM
크기 2mm ~ 200mm
신청서
세라믹 PCB 보드 R0028은 고전력 전자제품, LED 조명 및 RF 모듈에서 까다로운 애플리케이션을 위해 특별히 설계되었습니다.7-9의 다이렉트릭 상수와 우수한 열전도, 그것은 높은 주파수 및 높은 전력 환경에서 신뢰할 수있는 성능을 보장합니다.
고전력 전자제품에서, 보드의 예외적인 열 방출은 과열을 방지하고 부품 수명을 연장합니다. LED 조명 시스템은 최적의 열 관리에서 이익을 얻습니다.밝기와 에너지 효율을 높이는 것RF 모듈은 안정적인 다이 일렉트릭 성질과 최소한의 신호 손실을 요구하므로 이 세라믹 PCB는 이상적인 선택입니다.
모든 보드는 엄격한 100% E-테스팅을 통해 운영 조건에서 결함이없는 성능을 보장합니다.제조업체와 엔지니어에게 복잡한 전자 장치에 대한 신뢰할 수 있는 솔루션을 제공하는 것.
맞춤화 서비스
우리의 세라믹 PCB 사용자 정의 서비스는 높은 전력 전자, LED 조명 및 RF 모듈에 대한 특정 요구 사항을 충족합니다. 우리는 0.1mm에서 3mm까지 두께로 ALN 세라믹 PCB를 제공합니다.0mm 및 지원층 수 1~4층.
표준 PCB 두께 1.6mm로, 우리의 세라믹 단열 금속 기판 솔루션은 탁월한 열 전도성과 전기 단열을 제공합니다.각 맞춤형 세라믹 PCB는 업계의 최고 표준을 충족하는지 확인하기 위해 100% E-테스트를 통과합니다..
기술 지원 및 서비스
원형 PCB의 최적의 성능과 수명을 보장하려면 다음 지침을 따르십시오.
처리:기계적 스트레스 또는 균열을 피하기 위해 조심스럽게 다루십시오. ESD 손상을 방지하기 위해 정형 방지 조치를 사용하십시오.
설치:굽는 것 을 피하기 위해 적절한 장착 기술 을 사용 한다. 세라믹 기판 에 대해 권장 되는 호환성 있는 용접 재료 와 공정 을 사용 한다.
문제 해결:올바른 설치 및 안전한 연결을 확인합니다. 기능에 영향을 미치는 가시적인 손상이나 오염을 검사합니다.
유지보수:적당한 청소제를 사용하여 보드를 깨끗하고 먼지, 기름 또는 오염물질이 없도록 유지하십시오.
보증:우리의 세라믹 PCB 보드는 품질 보증과 함께 제공됩니다. 기술 지원 또는 제품 사양을 위해, 우리의 기술 지원 팀 또는 제품 문서를 참조하십시오.
