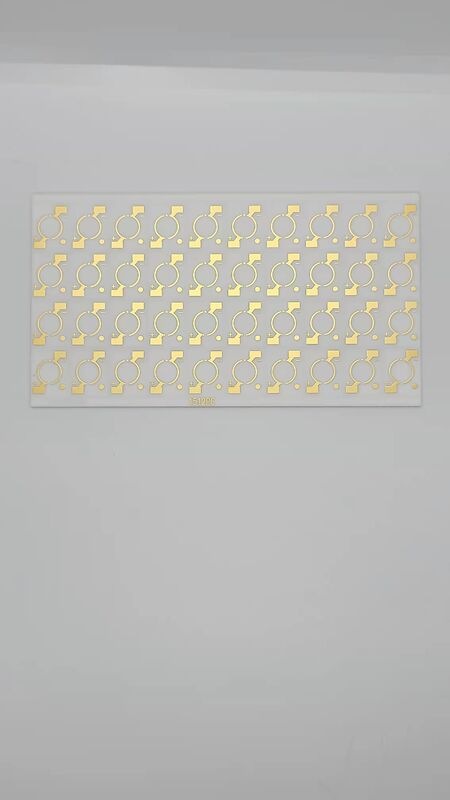

의료용 세라믹 PCB 보드 세라믹 기판과 HASL 표면 완공을 통합하여 우수한 열 관리를 제공합니다.

의료용 세라믹 PCB 보드 세라믹 기판과 HASL 표면 완공을 통합하여 우수한 열 관리를 제공합니다.

의료용 세라믹 PCB 보드 HASL 가공

열관리를 위한 세라믹 PCB 보드

HASL 표면 마감 세라믹 기판 PCB

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Dielectricconstant:
7-9
Substratetype:
Ceramic
Application:
High Power Electronics, LED Lighting, RF Modules
Application Segment:
Auto,Industrial,Medical,DataCom、Comsumer
Type:
Ceramic Thickfilm PCB
Item No:
R0028
Testing Service:
100% E-Testing
Productname:
Ceramic PCB Board
강조하다:

의료용 세라믹 PCB 보드 HASL 가공

,

열관리를 위한 세라믹 PCB 보드

,

HASL 표면 마감 세라믹 기판 PCB

지불 및 배송 조건
제품 설명
의료용 세라믹 PCB 보드 세라믹 기판과 HASL 표면 완공을 통합하여 우수한 열 관리를 제공합니다.
제품 개요

세라믹 PCB 보드는 다양한 고성능 애플리케이션의 까다로운 요구 사항을 충족하도록 설계된 진보적이고 다재다능한 솔루션입니다.정밀 한 설계 및 최첨단 재료를 이용, 이 제품은 전자 회로 보드 영역에서 뛰어난 열 관리, 내구성 및 전기 성능을 제공합니다.

그 특징 중 하나는 뛰어난 열전도성입니다.온도 조절이 중요한 애플리케이션에 이상적입니다.이 기능은 특히 자동차, 산업 기계, 의료 장치, 데이터 통신 및 소비자 전자 부문에서 가치가 있습니다.

세라믹 유리 복합 PCB로 제작된 이 보드는 탄탄한 기계적 특성을 전기 단열과 안정성으로 결합합니다.이 독특 한 조성물 은 7 에서 9 사이 에 있는 변수 를 가진 탁월 한 변수 성질 을 가져옵니다, 고주파 성능과 신호 무결성을 보장합니다.

주요 특징
  • 제품명: 세라믹 PCB 보드
  • 구리 두께: 18μm ~ 105μm
  • 표면 가공 옵션: ENIG, HASL, 금 접착
  • 응용 분야: 고전력 전자, LED 조명, RF 모듈
  • 크기 범위: 2mm ~ 200mm
  • 계층 수: 1~4 계층
  • 특징 향상 된 열 관리를위한 세라믹 기판 PCB
  • 170W/m·K ALN 세라믹 PCB를 사용하여 우수한 열 방출
  • 다재다능한 전자 애플리케이션을 위한 세라믹 하이브리드 PCB 디자인을 포함한다.
기술 사양
매개 변수 사양
제품 이름 세라믹 PCB 보드
제1항 R0028
다이 일렉트릭 상수 7-9
두께 00.1mm - 3.0mm
PCB 두께 1.6mm
표면 마감 ENIG, HASL, 골드 플래팅
시험 서비스 100% 전자 테스트
적용 고전력 전자, LED 조명, RF 모듈
응용 분야 자동차, 산업, 의료, 데이터컴, 소비자
기판 종류 세라믹
신청서

세라믹 PCB 보드는 다양한 고전력 전자 응용 프로그램에서 필수 구성 요소입니다.그 탁월 한 열 전도성 과 전기 단열성 은 까다로운 환경 에서 열 을 관리 하는 데 이상적 인 것 이다, 안정적인 성능과 장수성을 보장합니다.

주요 응용 시나리오

고전력 전자제품:전력 변환기, 인버터 및 모터 컨트롤러는 최적의 기능을 유지하기 위해 효율적인 열 분산의 혜택을 누립니다.

LED 조명 시스템:높은 밝기의 LED는 상당한 열을 발생시키고 세라믹 기판은 더 긴 수명과 효율성을 위해 빠른 열 분비를 촉진합니다.

RF 모듈:높은 주파수 응용 프로그램에 필수적인 안정적이고 낮은 손실 플랫폼을 제공하면서 민감한 구성 요소의 열 이동을 최소화합니다.

맞춤화 서비스

우리의 세라믹 PCB 보드 사용자 정의 서비스는 2mm에서 200mm까지의 크기로 다양한 요구 사항을 충족시킵니다.우리는 고품질의 콘크리트 보드를 생산하는 데 전문입니다., 탁월한 열전도성과 내구성을 보장합니다.

자동차, 산업, 의료, 데이터컴 및 소비자 전자제품 등 다양한 애플리케이션 부문에 설계된 우리의 ALN 세라믹 PCB는 까다로운 환경에서 신뢰할 수있는 성능을 제공합니다.

구리 두께는 특정 전기 및 열 요구를 충족시키기 위해 18μm에서 105μm 사이로 사용자 정의 할 수 있습니다. 1.6mm의 표준 PCB 두께는 견고한 구조를 제공합니다.반면 ENIG와 같은 표면 마무리 옵션, HASL, 그리고 골드 플래팅은 용접성 및 부식 저항성을 향상시킵니다.

지원 및 서비스

우리의 세라믹 PCB 보드는 고성능 전자 애플리케이션을 위해 우수한 열 전도성과 전기 단열을 제공하기 위해 설계되었습니다. 최적의 성능을 위해 다음 지침을 따르십시오:

  • 조심스럽게 다루십시오 - 세라믹 PCB가 전통적인 FR4 PCB보다 더 부서지기 때문에 과도한 힘이나 떨어지는 것을 피하십시오.
  • 민감한 구성 요소에 대한 ESD 손상을 방지하기 위해 항 정적 조치를 사용
  • 래킹 또는 탈라미네이션을 방지하기 위해 용접에 적합한 온도 프로파일을 사용하십시오.
  • 도자기 소재로 설계된 납 없는 용매와 플럭스를 사용
  • 단단 한 특성 으로 인해 조립 도중 구부러지거나 구부러지는 것 을 피 한다
  • 깨끗하고 건조한 환경에서 직접 햇빛과 극한 온도에서 멀리 보관하십시오.

저희 지원팀은 고장 해결, 수리 조언, 교체 서비스 및 독특한 세라믹 PCB 구성이 필요한 특수 애플리케이션에 대한 사용자 지정 디자인 지원을 제공합니다.
