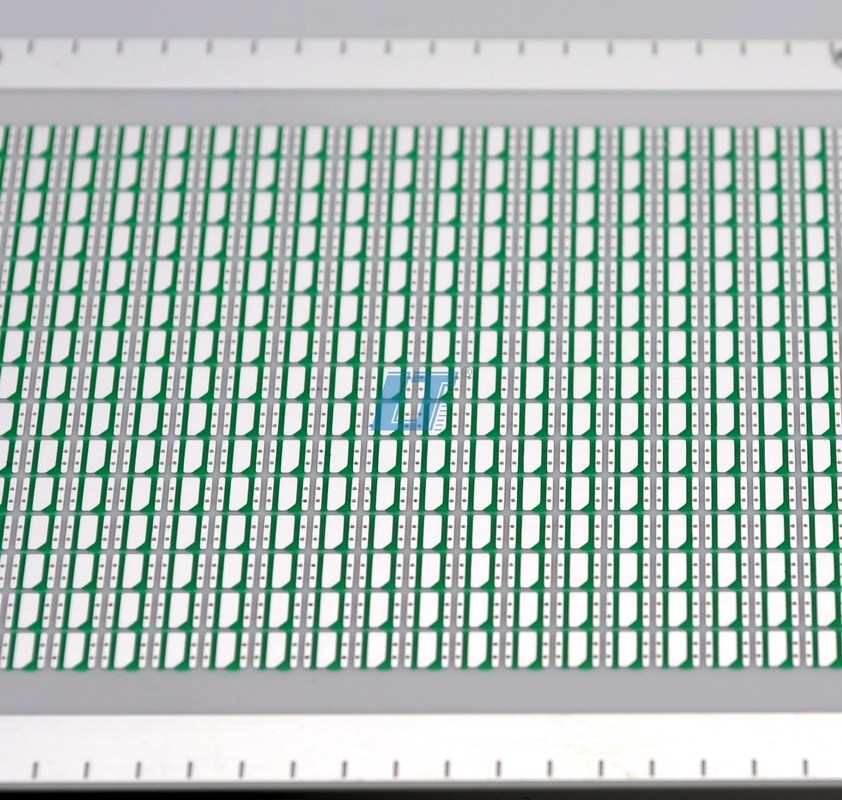

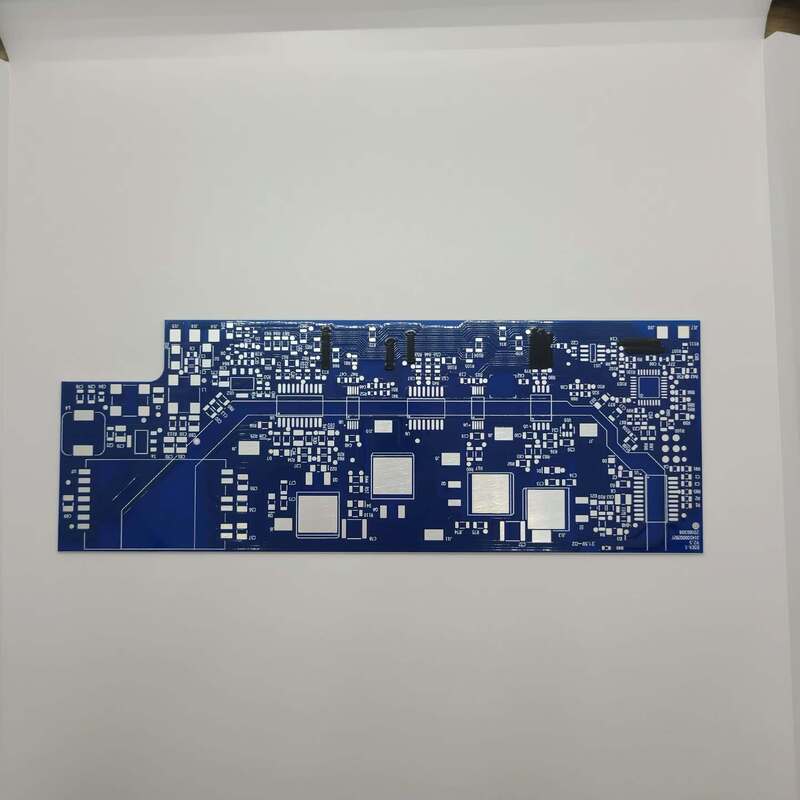

두께 0.1mm ~ 3.0mm 세라믹 구리 클래드 PCB, 크기 범위 2mm ~ 200mm, 고신뢰성 회로에 적합

두께 0.1mm ~ 3.0mm 세라믹 구리 클래드 PCB, 크기 범위 2mm ~ 200mm, 고신뢰성 회로에 적합

세라믹 구리 클래드 PCB

고 신뢰성 세라믹 PCB

0.1mm ~ 3.0mm 세라믹 PCB

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Substratetype:
Ceramic
Application Segment:
Auto,Industrial,Medical,DataCom、Comsumer
Pcb Thickness:
1.6 MM
Type:
Ceramic Thickfilm PCB
Copperthickness:
18µm - 105µm
Size:
2mm~200mm
Surfacefinish:
ENIG, HASL, Gold Plating
Dielectricconstant:
7-9
강조하다:

세라믹 구리 클래드 PCB

,

고 신뢰성 세라믹 PCB

,

0.1mm ~ 3.0mm 세라믹 PCB

지불 및 배송 조건
제품 설명
세라믹 구리 클래드 PCB
제품개요
세라믹 PCB 보드는 탁월한 열 전도성, 기계적 강도 및 전기 절연성을 제공하는 세라믹 기판을 갖춘 고급 인쇄 회로 기판입니다. 이 높은 신뢰성의 솔루션은 여러 산업 분야의 까다로운 애플리케이션을 위해 설계되었습니다.
주요 특징
  • 제품 이름: 세라믹 PCB 보드(품목 번호: R0028)
  • 두께 범위: 0.1mm - 3.0mm
  • 품질 보증을 위한 100% E-Testing 서비스
  • 고전력 전자 장치, LED 조명 및 RF 모듈에 이상적
  • 재료 유형: ALN 세라믹 PCB, 세라믹 고온 PCB 및 세라믹 유리 복합 PCB
기술 사양
매개변수 사양
구리 두께 18μm - 105μm
두께 0.1mm - 3.0mm
인증서 ISO9001, ISO14001, IATF16949, UL
크기 2mm ~ 200mm
유형 세라믹 후막 PCB
기판 유형 세라믹
애플리케이션 고전력 전자 장치, LED 조명, RF 모듈
품목 번호 R0028
표면 마감 ENIG, HASL, 금도금
응용분야 자동차, 산업, 의료, DataCom, 소비자
응용
이 세라믹 기판 PCB는 다음을 포함하여 우수한 방열 및 전기 절연이 필요한 응용 분야에서 탁월한 성능을 발휘합니다.
  • 전력 전자 장치 및 LED 조명 시스템
  • RF 모듈 및 마이크로파 애플리케이션
  • 자동차 전자 장치 및 항공 우주 시스템
  • 의료 기기 및 통신 장비
사용자 정의 옵션
당사의 세라믹 PCB 보드는 치수 조정, 표면 마감 선택 및 맞춤형 전기 특성을 포함한 포괄적인 사용자 정의 서비스를 제공합니다. 유전 상수가 7-9인 이 세라믹 인쇄 회로 기판은 고온 응용 분야에 탁월한 열 관리 기능을 제공합니다.
지원 및 서비스
설계 상담, 자재 선택 안내, 문제 해결 서비스 등 완벽한 기술 지원을 제공합니다. 우리 엔지니어링 팀은 맞춤형 설계 요구 사항 및 프로토타입 개발을 지원합니다. 추가 서비스에는 최적의 제품 성능과 수명을 보장하기 위한 재작업, 수리 및 결함 분석이 포함됩니다.
