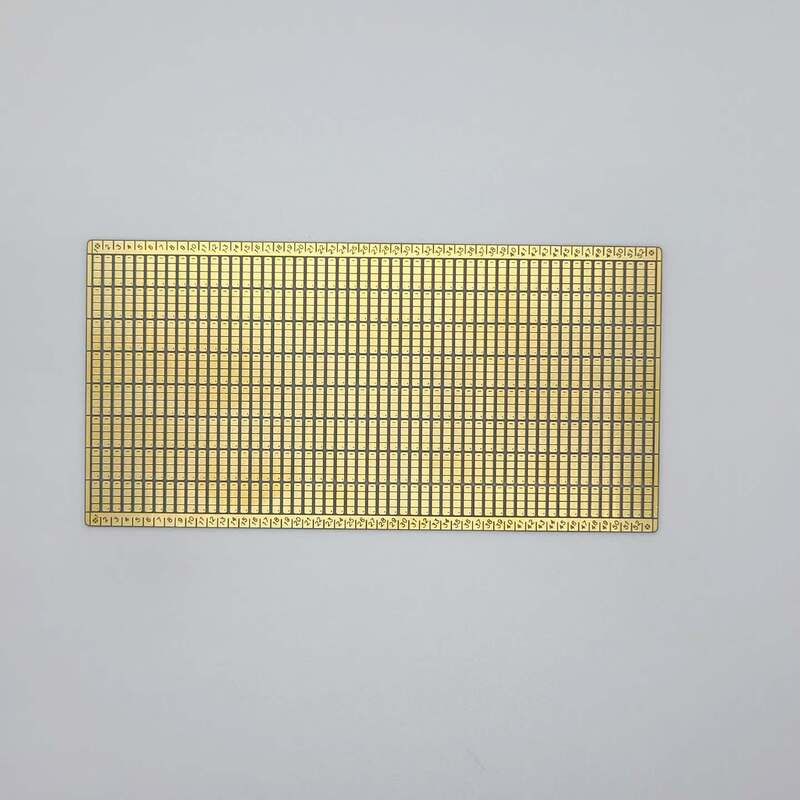

100% E 테스트 세라믹 기판 PCB UL 인증 전자 제조에서 높은 정확성과 통제를 보장합니다.

100% E 테스트 세라믹 기판 PCB UL 인증 전자 제조에서 높은 정확성과 통제를 보장합니다.

UL 인증을 받은 세라믹 PCB 보드

고정도 세라믹 기판 PCB

E 세라믹 PCB 보드 테스트

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Surfacefinish:
ENIG, HASL, Gold Plating
Layercount:
1-4 Layers
Copperthickness:
18µm - 105µm
Testing Service:
100% E-Testing
Certificates:
ISO9001,ISO14001,IATF16949,UL
Thickness:
0.1mm - 3.0mm
Dielectricconstant:
7-9
Type:
Ceramic Thickfilm PCB
강조하다:

UL 인증을 받은 세라믹 PCB 보드

,

고정도 세라믹 기판 PCB

,

E 세라믹 PCB 보드 테스트

지불 및 배송 조건
제품 설명
100% E 테스트 세라믹 기판 PCB UL 인증
제품 개요

세라믹 PCB 보드 (제품 번호: R0028) 는 까다로운 전자 애플리케이션을 위해 설계 된 고성능 인쇄 회로 보드입니다. 첨단 세라믹 기판 기술을 사용하여,이 보드는 특별한 열 안정성을 제공합니다., 기계적 강도 및 전기 단열, 고온 환경에서 전통적인 PCB 재료를 능가합니다.

1~4층의 층수를 가지고 있으며 구리 두께는 18μm~105μm입니다.이 세라믹 PCB는 최적의 전류 운반 능력과 열 관리를 보장하면서 다양한 회로 복잡성에 대한 설계 유연성을 제공합니다..

주요 특징
  • 제품명: 세라믹 PCB 보드
  • 크기 범위: 2mm ~ 200mm
  • 두께: 0.1mm ~ 3.0mm
  • 종류: 세라믹 두꺼운 필름 PCB
  • 애플리케이션: 고전력 전자, LED 조명, RF 모듈
  • 고온 관리를 향상시키기 위한 세라믹 고온 금속 기판
  • ALN 우수한 전기 단열을 위한 세라믹 PCB
  • 다재다능한 회로 통합을 위한 세라믹 하이브리드 PCB 설계
기술 사양
매개 변수 사양
제품 이름 세라믹 PCB 보드
제1항 R0028
종류 세라믹 두꺼운 필름 PCB
기판 종류 세라믹
구리 두께 18μm ~ 105μm
PCB 두께 1.6MM
두께 범위 00.1mm - 3.0mm
응용 분야 자동차, 산업, 의료, 데이터컴, 소비자
적용 고전력 전자, LED 조명, RF 모듈
인증서 ISO9001, ISO14001, IATF16949, UL
주요 특징 세라믹 열 관리 PCB, 세라믹 고온 PCB, 170W/m·K ALN 세라믹 PCB
산업용

세라믹 PCB 보드는 자동차 (전기 차량, 전력 모듈), 산업 (전력 변환기, 자동화), 의료 (진단 장비,임플란트, 데이터 통신 (고속 회로) 및 소비자 전자제품 (스마트폰, 웨어러블 기기).

품질 보장:모든 세라믹 PCB 보드는 전기적 무결성 및 기능을 확인하기 위해 100% 전자 테스트를 거쳐 가장 높은 산업 표준을 준수하도록 보장합니다.
사용자 정의 옵션

우리는 다양한 표면 완공 (ENIG, HASL, 골드 플래팅), 계층 구성 (1-4 계층),그리고 특화된 세라믹 하이브리드 PCB 솔루션이 귀하의 특정 응용 요구 사항을 충족합니다.

기술 지원

우리의 헌신적인 지원 팀은 디자인 컨설팅, 사용자 정의 서비스, 기술 지원을 제공합니다.포괄적 인 문서 및 유지 보수 지침은 세라믹 PCB 솔루션의 최적의 성능과 수명을 보장합니다..
