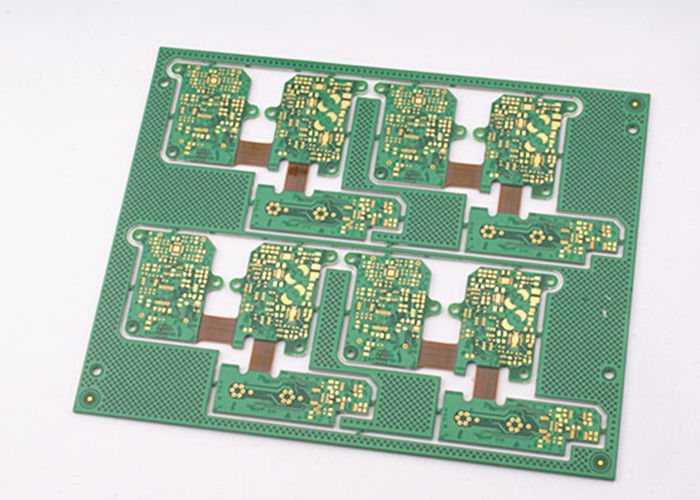

유연성 4층 딱딱한 플렉스 PCB ENIG/OSP/잠수 금/연금/은하 처리 0.1mm 흔적/공간
Rigid Flex PCB 제품은 전자 부품 분야에서 놀라운 기술 발전을 나타냅니다.딱딱하고 유연한 회로 기술의 최상의 특성을 결합한 하이브리드 구조를 제공하는 것이 혁신적인 솔루션은 공간, 무게 및 신뢰성이 중요한 고려 사항인 다양한 고급 전자 애플리케이션의 까다로운 요구 사항을 충족하도록 설계되었습니다.Rigid Flex PCB는 다양성과 내구성을 구현합니다.튼튼하고 유연한 영역 사이의 원활한 전환을 제공하여 보다 컴팩트하고 신뢰할 수있는 제품 디자인을 가능하게합니다.
이 회로 보드 제작에 사용되는 핵심 재료는 FR4, 폴리아미드 및 PET의 조합입니다.FR4는 유리섬유로 강화된 에포시 라미네이트로, 우수한 차원 안정성과 기계적 강도를 제공합니다., PCB의 딱딱한 섹션에 적합합니다. 유연성과 고온 저항력으로 알려진 폴리아미드는 유연한 영역에서 사용됩니다.성능에 타협하지 않으면서 필요한 굽기 특성을 제공하는소형 플라스틱 폴리머 인 PET 는 유연성, 내구성 및 비용 효율성으로 인해 사용되기도 합니다.이 재료의 삼중은 딱딱한 플렉스 PCB가 견고할 뿐만 아니라 다양한 환경 조건의 엄격한 견딜 수 있도록 보장합니다.
구부러질 수 있는 인쇄 회로판으로서, Rigid Flex PCB는 1~8배의 유연성을 보장합니다.이 정도의 유연성 은 반복적 인 움직임 이나 구부리기 를 필요로 하는 애플리케이션 에 이상적 인 선택 을 하게 한다, 예를 들어 접이 가능한 장치 또는 동적 굽는 환경. 회로에 손상을 입히지 않고 구부릴 수있는 능력은 설계의 중요한 측면입니다.이 제품은 그 요구 사항을 쉽게 충족합니다., 장기적인 신뢰성과 기능을 보장합니다.
Rigid Flex PCB의 제조에 필요한 정밀도는 ±0.05mm의 놀라운 구멍 위치 오차 사양에서 반영됩니다.그러한 높은 정확성 은 구성 요소 와 비아 의 위치 가 예외적 인 정확성 으로 이루어질 수 있도록 한다, 신호 손실 및 전기 소음의 현저한 감소로 이어집니다. 세부 사항에 대한 이러한 세심한 관심은 고속 신호 응용 프로그램에 매우 중요합니다.가장 작은 오차라도 전체 성능을 방해할 수 있는 경우.
41.55*131mm의 크기로 유연한 딱딱한 회로 보드는 다양한 제품 구성에 맞게 설계되었습니다.이 특정 크기는 장치 내 공간의 최적의 활용을 허용, 디자이너는 더 작은 형태 요소에 더 많은 기능을 통합 할 수 있습니다.콤팩트 한 크기와 하이브리드 디자인 접근 방식 은 기능성 을 희생 하지 않고 가볍고 얇은 정교 한 전자 장치 를 개발 할 수 있게 한다.
이 제품 유형은 PCB 어셈블리입니다. 즉, Rigid Flex PCB는 다양한 전자 구성 요소의 통합을 위해 준비되어 있습니다.여러 가지 딱딱 하고 유연 한 보드를 하나의 집합체로 결합 할 수 있는 능력은 커넥터와 케이블의 필요성을 줄여줍니다.이 통합은 조립 프로세스를 단순화하고 전체 비용을 감소시킵니다.그리고 최종 제품의 성능을 향상시킵니다.
요약하자면 플렉스-리직 프린트 서킷 보드는 PCB 설계와 제조의 독창성과 발전을 증명합니다.콤팩트한 디자인으로 현대 전자 기기의 필수 부품입니다.소비자 전자제품, 의료기기, 군사 장비 또는 항공우주 응용 분야에 사용되든, Rigid Flex PCB는 최고 수준의 성능과 신뢰성을 충족하도록 설계되었습니다,혁신가와 제조업체가 선호하는 선택지입니다.
| 매개 변수 | 사양 |
|---|---|
| 굽기 반지름 | 0.5~10mm |
| 구멍 위치 오차 | ±0.05mm |
| 차원 | 41.55*131mm |
| 치료 | ENIG/OSP/잠수 금/연금/은하 |
| 산포리제 | 로컬 고밀도, 뒷 드릴 |
| 맥스 레이어 | 52L |
| 소재 | FR4, 폴리아미드, PET |
| 표면 가공 | HASL LF |
| 층의 수 | 4 층 |
| 프로파일링 펀칭 | 라우팅, V-CUT, 비벨링 |
딱딱한 플렉스 프린트 와이어링 보드는 딱딱한 보드와 유연한 회로 둘 다에서 가장 좋은 것을 결합하여 현대 전자제품의 필수 부품이되었습니다.이 제품은 1-8번으로 굽을 수 있도록 설계되어 있어 특정 모양에 부합하거나 움직임과 굽기를 견딜 수 있어야 하는 애플리케이션에서 사용할 수 있습니다.이 융통성 때문에 복잡한 3차원 제품 디자인에 적합합니다.
최대 52 층의 레이어 수로, Rigid Flex PCB는 고밀도의 구성 요소를 수용 할 수 있으며, 매우 정교한 전자 집합에 적합합니다.이 높은 계층 수는 다양한 복잡한 응용 프로그램에 대한 제품의 다재다능성과 적응력을 나타냅니다또한 이 제품은 PCB를 위해 1층에서 28층까지의 구성으로 제공되며, 응용 프로그램에 따라 필요한 다양한 유연성과 강도를 제공합니다.
딱딱한 플렉스 인쇄 배선 보드의 표면 처리 옵션에는 ENIG, OSP, 몰입 금, 진, 은이 포함됩니다. 이러한 치료법은 신뢰할 수있는 용접성, 산화 방지,그리고 부품 부착을 위한 견고한 인터페이스이러한 다양한 처리 방식은 제품이 사용되는 응용 프로그램의 특정 환경 및 운영 요구 사항을 충족하도록 조정 할 수 있음을 보장합니다.
굽기 반지름은 0.5~10mm로 유연한 딱딱한 회로판은 좁은 공간에 들어와 가장자리나 모서리를 감싸도록 설계될 수 있습니다.소형 및 휴대용 전자 장치에 대한 이상적인 솔루션입니다.작은 굽기 반지름은 또한 굽기 동안 전기 연결에 대한 스트레스를 최소화하여 응용 프로그램의 더 긴 수명을 보장합니다.
딱딱한 플렉스 PCB의 응용 프로그램은 광범위하고 다양합니다. 가볍고 유연하고 높은 신뢰성의 조합이 중요한 항공우주 산업에서 일반적으로 발견됩니다.의료기기 또한 착용 가능한 기술의 인체 구조와 엄격한 신뢰성 요구 사항에 부합 할 수있는 능력으로 인해 딱딱한 플렉스 PCB에서 이익을 얻습니다.스마트 폰 및 카메라와 같은 소비자 전자제품은 공간을 극대화하고 내구성을 향상시키기 위해 딱딱한 플렉스 프린트 와이어링 보드를 사용합니다. 자동차 부문에서는딱딱한 플렉스 PCB는 혹독한 환경과 진동에 견딜 수 있기 때문에 사용됩니다., 차량 내 시스템과 센서에 적합합니다.
결론적으로, 딱딱한 플렉스 프린트 와이어링 보드는 공간, 유연성, 신뢰성이 가장 중요한 수많은 애플리케이션에 적합한 매우 적응 가능하고 내구성 있는 솔루션입니다.사용자 정의 가능한 계층 수, 표면 처리 및 구부리 반지름은 항공우주, 의료, 소비자 전자제품 및 자동차 산업 등의 분야에서 귀중한 구성 요소가됩니다.
우리의 플렉스 딱딱 PCB 제품은 당신의 특정 디자인 요구 사항을 충족하기 위해 사용자 정의 서비스의 범위를 제공합니다. 우리는 FR4, 폴리마이드, PET와 같은 고품질 재료를 제공합니다,당신의 딱딱하고 유연한 인쇄 회로 보드가 내구성과 신뢰성을 동시에 보장4층 구조의 옵션으로, 우리는 유연성이나 딱딱성에 타협하지 않고 복잡한 회로 디자인을 충족시킵니다.
PCB 조립 서비스의 선도적인 공급자로서, 우리는 정밀의 중요성을 이해합니다. 따라서 우리의 사용자 정의 서비스에는 엄격한 구멍 위치 오차 허용 ± 0.05mm,당신의 유연한 융통 PCB 프로젝트에 대한 엄격한 표준을 보장우리의 첨단 제조 프로세스는 각 PCB가 세부 사항에 세심한 주의를 기울여 제작된다는 것을 보장합니다.
플렉스 딱딱한 PCB의 성능과 수명을 향상시키기 위해 우리의 표면 마무리에는 HASL LF (연료 없는 뜨거운 공기 용매 평준화),고도의 용접성과 부식 저항성을 제공합니다., 그것은 딱딱하고 유연한 인쇄 회로 보드를 필요로하는 환경 의식 응용 프로그램에 대한 이상적인 선택입니다.
우리의 Rigid Flex PCB 제품은 최고 수준의 성능과 신뢰성을 보장하기 위해 포괄적인 기술 지원 및 서비스 패키지로 지원됩니다.저희 전문팀은 다음과 같은 서비스를 제공하기 위해 헌신합니다.:
판매 전 상담:우리의 숙련된 직원은 귀하의 특정 애플리케이션 필요에 맞는 올바른 딱딱한 플렉스 PCB 솔루션을 선택하는 데 도움이 사용할 수 있습니다. 우리는 디자인, 재료 선택에 대한 조언을 제공합니다,그리고 비용 최적화 우리의 제품에서 가장 많은 가치를 얻을 수 있도록.
디자인 지원:우리는 설계 지원 서비스를 제공하여 기술 요구 사항을 충족하는 딱딱한 플렉스 PCB를 만드는 데 도움을줍니다. 우리의 팀은 레이아웃, 스택업, 임피던스 제어에 대한 지침을 제공할 수 있습니다.그리고 더 많은 것은 제조를 위해 디자인을 최적화하는 데 도움이 됩니다.
프로토타입 제작:본격적인 생산 전에 디자인을 검증하는 데 도움을 주기 위해, 우리는 빠른 프로토타입 서비스를 제공합니다. 이것은 여러분의 Rigid Flex PCB 디자인의 기능과 신뢰성을 테스트 할 수 있도록 합니다.개발 과정 초기에 잠재적인 문제가 해결되도록 보장합니다..
제조 지원:우리의 최첨단 제조 시설은 고품질의 딱딱한 플렉스 PCB를 정확하고 효율적으로 생산할 수 있습니다.재료 조달부터 최종 조립까지.
품질 보장:우리는 최고 품질 기준을 충족하는 제품을 공급하는 데 최선을 다하고 있습니다.우리의 엄격한 품질 보증 프로세스는 각 Rigid Flex PCB가 귀하의 사양과 산업 표준을 준수하는지 확인하기 위해 검사 및 테스트를 포함합니다..
기술 문서:우리는 우리의 엄격한 플렉스 PCB 제품에 대한 자세한 사양, 사용자 설명서,및 유지보수 가이드를 우리의 제품을 적절하게 취급하고 사용하는 데 도움이.
판매 후 지원:우리 고객과의 관계는 판매로 끝나지 않습니다. 우리는 우리의 Rigid Flex PCB를 사용하는 동안 발생할 수 있는 모든 문제나 문제를 해결하기 위해 판매 후 지원을 제공합니다.우리의 기술 지원 팀은 항상 귀하의 지속적인 만족을 보장하기 위해 지원을 제공 할 준비가되어 있습니다.
교육:우리의 Rigid Flex PCB의 기능을 완전히 활용할 수 있도록 설치, 운영 및 유지 보수 등 다양한 측면을 다루는 교육 세션을 제공합니다.
우리는 당신이 우리의 단단한 플렉스 PCB 제품과 함께 성공하는 데 필요한 지원과 서비스를 제공하는 데 헌신합니다.초기 조사에서 구매 후 지원.
문의사항을 직접 저희에게 보내세요
