4 층 딱딱하고 유연 PCB 조립 Enig 처리 1-28층

4 층 딱딱하고 유연 PCB 조립 Enig 처리 1-28층

4층 튼튼하고 유연한 PCB

에니그 처리 딱딱하고 유연한 PCB

에니그 트리트먼트 다층 유연 PCB

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
PCB 레이어:
1-28레이어
제품 종류:
인쇄 회로 판 어셈블리
처리:
ENIG/OSP/침수 금/주석/은
차원:
41.55*131mm
프로파일링 펀칭:
라우팅, V-CUT, 베벨링
최대 레이어:
52L
아니오 레이어의:
4 층
굽기 반지름:
0.5-10mm
강조하다:

4층 튼튼하고 유연한 PCB

,

에니그 처리 딱딱하고 유연한 PCB

,

에니그 트리트먼트 다층 유연 PCB

지불 및 배송 조건
제품 설명

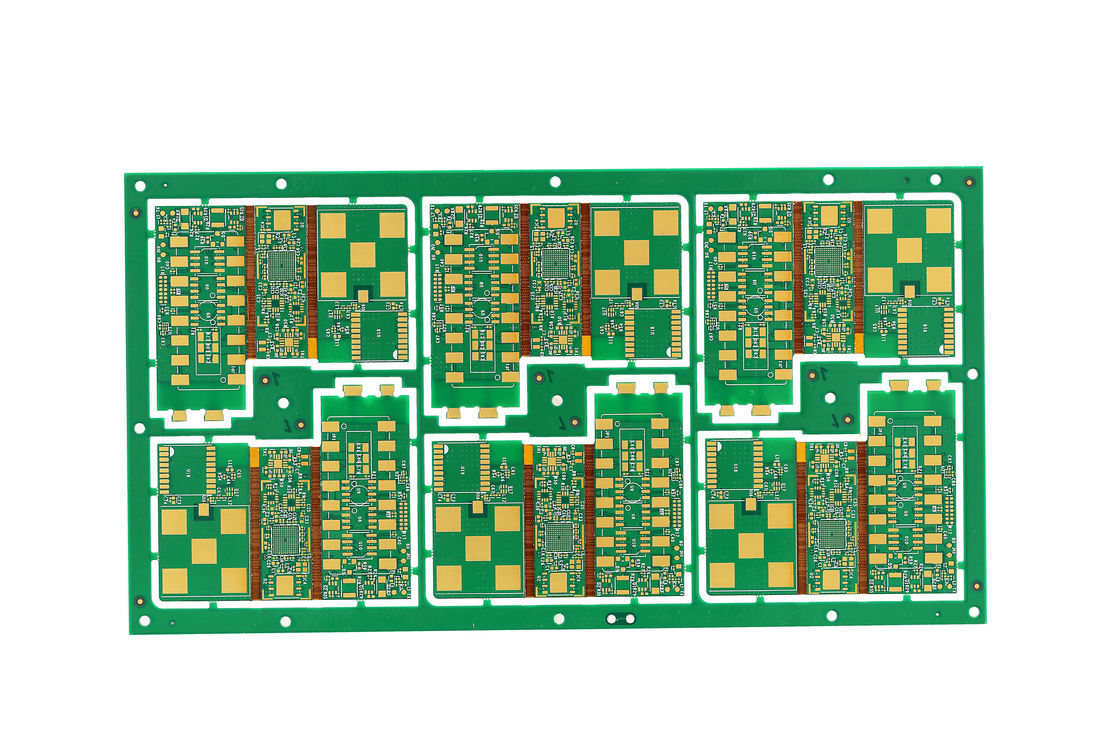

4층 튼튼한 플렉스 PCB 조립 엔그 처리 1-28층 프로파일 펀칭 0.5-10Mm 굽기 반지름

제품 설명:

플렉스-리직 프린트 서킷 보드라고도 알려진 릭드 플렉스 PCB는 근대 전자제품의 엄격한 요구를 충족시키기 위해 설계된 견고함과 유연성의 놀라운 융합을 나타냅니다.이 하이브리드 회로 보드 는 딱딱 한 인쇄 회로 보드 와 유연 한 회로 의 가장 좋은 특성 들 을 결합 하여 비교 할 수 없는 다양성 과 신뢰성 을 제공합니다전기 연결의 무결성을 손상시키지 않고 구부러질 수 있는 능력으로이 융통형 인쇄 회로 보드는 공간이 원료이고 복잡한 3차원 구성이 필요한 동적 애플리케이션에 이상적인 솔루션입니다..

모든 PCB의 가장 중요한 사양 중 하나는 구멍 위치의 정확성이며, 우리의 Rigid Flex PCB는 ±0.05mm의 인상적 인 구멍 위치 오차를 자랑합니다.이 정도 의 정확성 은 부품 이 완벽하게 맞게 되는 것 을 보장 해 준다, 그리고 보드는 가장 복잡한 조립체에서도 의도 된 대로 작동합니다. 제조의 정밀도는 41.55 * 131mm의 보드의 전체 크기까지 확장됩니다.의료기기부터 항공우주 기기까지 다양한 응용 분야에 적합합니다..

Rigid Flex PCB의 제작에 사용되는 재료는 최상의 성능과 내구성을 제공하기 위해 신중하게 선택됩니다.FR4 는 화염 저항성 이 뛰어난 것으로 알려져 있는 널리 존경 받는 복합물질 이다폴리아미드는 뛰어난 열 안정성, 화학 저항성 및 유연성으로 인해 보드의 유연한 층에 사용됩니다.추가로기계적 및 전기적 성질의 좋은 균형으로 알려진 PET도 판의 성능을 향상시키기 위해 사용됩니다.이 재료들은 융통성 딱딱한 인쇄회로판을 만들어 내는데, 이는 굽힐 수 있을 뿐만 아니라 내구성이 뛰어나고 어려운 환경에서 작동할 수 있습니다..

레이어링 측면에서, Rigid Flex PCB는 52L (Max Layer) 까지의 구성을 지원하여 정말로 주목할 만합니다.이 비범한 계층 수를 통해 여러 회로를 하나의, 콤팩트한 패키지입니다. 이것은 고밀도 전자 애플리케이션에 필수적입니다.이렇게 많은 층을 수용할 수 있는 능력으로 인해 이 PCB는 디자이너와 엔지니어들에게 선택의 대상이 됩니다..

표면 처리는 우리의 플렉스-직성 인쇄 회로 보드가 돋보이는 또 다른 측면입니다. 고객은 ENIG (전기 없는 니켈 몰입 금),OSP (Organic Soldability Preservatives), 몰입 금, 몰입 주석, 몰입 은. 이 각 치료법은 용접, 장수성 및 산화 방지에 대한 가능한 최상의 표면을 보장하기 위해 적용됩니다.ENIG는 탁월한 표면 평면성과 긴 유통 수명을 제공합니다.OSP는 평평한 표면을 제공하는 비용 효율적이고 환경 친화적인 선택이며 납 없는 용접에 적합합니다.그리고 실버는 모두 독특한 혜택을 제공합니다., 우수한 전도성에서 우수한 용접성까지.

결론적으로 Rigid Flex PCB는 고도의 고성능 솔루션으로 전통적인 딱딱한 PCB와 유연한 회로 사이의 격차를 줄입니다.높은 계층 수, 그리고 다재다능한 표면 치료는 많은 애플리케이션에 강력한 선택을 합니다.전자 설계의 경계를 확장하거나 신뢰할 수 있고 공간 효율적인 회로 보드를 찾고 있는지, 이 굽힐 수 있는 인쇄 회로 보드는 가장 까다로운 프로젝트의 기대를 뛰어넘기 위해 설계되었습니다.



특징:

  • 제품명: Rigid Flex PCB
  • 굽기 반지름: 0.5-10mm
  • 구멍 위치 오차: ±0.05mm
  • 유연성: 1-8배
  • PCB 층: 1-28 층
  • 최대층: 52L
  • 타입: 딱딱하고 유연한 인쇄회로판
  • 설계: 플렉스-리직 프린트 서킷 보드
  • 구조: 딱딱한 플렉스 인쇄 와이어링 보드


기술 매개 변수:

기술 매개 변수 설명
층의 수 4 층
차원 41.55*131mm
맥스 레이어 52L
산포리제 로컬 고밀도, 뒷 드릴
구멍 위치 오차 ±0.05mm
프로파일링 펀칭 라우팅, V-CUT, 비벨링
구성 요소 SMD, BGA, DIP 등등
소재 FR4, 폴리아미드, PET
치료 ENIG/OSP/잠수 금/연금/은하
굽기 반지름 0.5~10mm


응용 프로그램:

Rigid Flex PCB는 Rigid Flexible Printed Circuit Boards의 하이브리드 구조로 복잡한 전자적 과제에 대한 독특한 솔루션을 제공합니다.이 제품은 특히 유연성과 딱딱성의 완벽한 혼합을 요구하는 응용 프로그램을 위해 설계되었습니다.FR4, Polyimide 및 PET와 같은 고품질 재료의 활용은 내구성과 장기 신뢰성을 보장합니다.HASL LF로 표면 가공은 우수한 용접성과 환경 보호를 제공합니다..

이 튼튼하고 유연한 인쇄회로판의 주요 응용 분야 중 하나는 착용 가능한 기술입니다.유연성 은 착용 할 수 있는 장치 의 여러 형태 와 윤곽 에 맞게 적용 될 수 있는 인체공학적 디자인 을 허용 합니다게다가,선의 얇은 프로필과 가벼운 성격은 기능에 타협하지 않고 최소한의 디자인 접근을 요구하는 컴팩트 공간과 장치에 이상적인 선택이됩니다..

의료기기 들 도 딱딱 한 유연 한 인쇄 회로판 을 사용 함 으로 큰 유익 을 얻는다.복잡 한 3 차원 구조 를 만들 수 있는 능력 은 신뢰성 과 정확성 이 가장 중요 한 복잡한 의료 기기 들 에 적합 하게 한다ENIG, OSP, Immersion Gold/Tin/Silver 를 포함한 보드의 처리 옵션은 의료 환경에서 필수적인 속성 인 우수한 전도성과 산화 저항성을 보장합니다.

항공우주 산업에서는유연한 딱딱한 회로 보드는 높은 수준의 정밀도를 유지하면서 극단적인 조건에 견딜 수있는 정교한 전자제품의 생산에 목적을 찾습니다.보드의 프로파일 펀싱 옵션, 라우팅, V-CUT, 그리고 Beveling, 다양한 항공 우주 부품에 원활한 통합을 허용,성능 향상 및 기계적 스트레스 위험을 줄이는.

또한, 방위 부문은 통신 장치 및 고급 제어 시스템에 대한 딱딱하고 유연한 인쇄 회로 보드의 견고성을 활용합니다.단일 회로 보드 내에서 유연하고 딱딱한 영역의 조합은 현장에서 필요한 필요한 탄력성과 적응력을 제공합니다, 장비가 고장 상태에서 고장없이 견딜 수 있을 것으로 예상됩니다.

소비자 전자제품 제조업체들은 또한 이러한 보드를 스마트폰, 카메라 및 기타 휴대용 기기와 같은 장치에 통합합니다.Rigid Flex PCB의 컴팩트하고 다재다능한 성격은 혁신적인 설계 가능성을 허용합니다., 더 얇은 프로파일과 더 복잡한 기능을 더 작은 형태 요소로 포장 할 수 있습니다.

요약하자면, 탄탄한 플렉스 PCB 제품은 높은 신뢰성, 정확성 및 설계 유연성을 요구하는 애플리케이션의 핵심 부품입니다.많은 첨단 기술 산업에서 귀중한 자산으로 만들어졌습니다..



사용자 정의:

우리의 Rigid Flex PCB 제품은 귀하의 특정 요구 사항을 충족시키기 위해 포괄적인 제품 사용자 정의 서비스를 제공합니다. 최대 52L의 계층 수와 함께,우리의 PCB 조립 서비스는 가장 복잡한 디자인에도 다양성을 제공합니다.4층 보드나 그 이상의 보드가 필요하든 간에, 우리는 당신의 요구사항을 충족시킬 수 있습니다.

우리의 굽힐 수 있는 인쇄 회로 보드 기술은 여러분이 필요로 하는 곳에 유연성을 가질 수 있도록 하고, 딱딱한 인쇄 회로 보드의 안정성을 유지합니다.최소한의 흔적과 공간은 0입니다.1mm, 우리는 장치의 기능을 위해 고밀도의 상호 연결을 보장합니다.

우리의 플렉스 딱딱한 PCB의 표준 크기는 41.55*131mm입니다. 이것은 다양한 구성 요소와 복잡한 회로 설계에 충분한 공간을 제공하면서도 컴팩트 장치에 들어갈 수 있습니다.사용자 정의 크기는 또한 요청에 따라 귀하의 특정 디자인 제한을 충족 할 수 있습니다.

융통형 회로의 역동적 기능과 신뢰성을 결합하는 융통형 융통형 인쇄 전선판 솔루션을 위해 우리의 융통형 PCB 서비스를 선택하십시오.사용자 정의 PCB 프로젝트를 시작하기 위해 오늘 저희에게 연락.



지원 및 서비스:

딱딱한 플렉스 PCB는 딱딱한 보드와 유연한 회로에서 가장 좋은 것을 결합하는 고급 회로 보드입니다.우리의 제품 기술 지원 및 엄격한 플렉스 PCB에 대한 서비스는 회로 요구 사항의 최고 품질과 성능을 보장하기 위해 포괄적인 지원을 제공합니다우리는 생산 효율성과 신뢰성을 위해 레이아웃을 최적화하는 데 도움이 디자인 지침 컨설팅을 제공합니다.우리의 엔지니어링 팀은 재료 선택과 관련된 모든 질문에 당신을 지원 할 수 있습니다, 스택업 옵션 및 전기 성능 요구 사항

우리는 또한 조립 및 취급 지침에 대한 상세한 문서를 제공하여 귀하의 팀이 그들의 무결성을 손상시키지 않고 딱딱한 플렉스 PCB를 적절히 관리하고 조립 할 수 있음을 보장합니다.우리의 테스트 서비스에는 각 PCB가 배송되기 전에 엄격한 품질 표준을 충족하는지 보장하기 위해 전기 테스트가 포함됩니다.우리는 자동 광학 검사 (AOI), 엑스레이 검사 및 비행 탐사 시험 등 첨단 검사 기술을 활용하여 생산 과정 초기에 잠재적인 문제를 발견합니다.

어떤 문제 해결이나 기술적 문제가 발생할 수 있는 경우, 우리의 헌신적인 지원 팀은 신속한 해결책을 제공 할 준비가되어 있습니다. 우리는 플렉스 크레이킹과 같은 잠재적 인 과제를 통해 지침을 제공합니다.겹치기우리의 목표는 이러한 문제를 완화하고 튼튼한 플렉스 PCB의 수명을 연장하는 것입니다.

제품 업데이트 또는 개정 시, 우리는 원활한 전환 지원을 보장하여 최소한의 장애로 새로운 버전에 적응할 수 있도록 도와줍니다.고객 만족에 대한 우리의 헌신은 우리가 끊임없이 노력하는 것을 의미합니다 당신이 엄격한 플렉스 PCB 기술로 성공하는 데 필요한 자원과 전문 지식을 제공합니다..

문의사항을 직접 저희에게 보내세요
