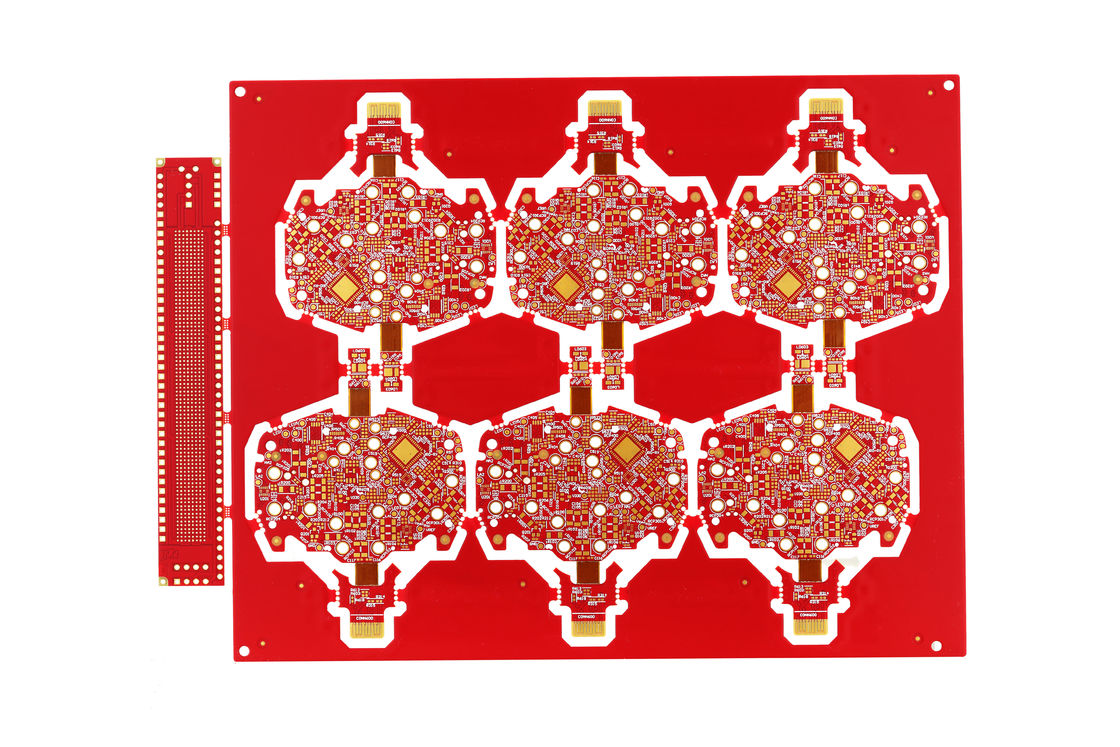

고급 4층 강성 플렉스 PCB (트레이스/간격 정밀)
강성 플렉스 PCB 제품은 기존 강성 인쇄 회로 기판(PCB)이 제공하는 견고함과 플렉서블 회로의 다재다능한 적응성을 놀랍게 융합한 것입니다. 이 하이브리드 기술은 강성 및 플렉서블 회로의 요소를 통합하여 견고하면서도 구부러지는 기판을 만듭니다. 이는 안정적인 부품에 필요한 복원력과 복잡한 전자 조립에 필요한 유연성을 제공하여 전자 설계자에게 새로운 차원을 열어줍니다.
강성 플렉스 인쇄 배선 기판은 최소 트레이스/간격 사양이 0.1mm로 설계되어 고밀도 부품 배치와 컴팩트하고 효율적인 설계를 보장합니다. 1~28층의 PCB 레이어 수를 지원할 수 있다는 점에서 이러한 기판은 다양한 복잡성과 기능을 수용하도록 제작되었으며 다양한 산업 분야의 수많은 응용 분야에 적합합니다.
PCB 조립으로 분류되는 제품 유형으로서 이 강성 플렉스 PCB는 단순한 베어 보드가 아닙니다. 다양한 부품의 통합을 포함하는 포괄적인 솔루션입니다. 조립 공정은 최첨단 기술을 활용하여 표면 실장 장치(SMD), 볼 그리드 어레이(BGA), 듀얼 인라인 패키지(DIP) 및 기타 전자 부품을 정밀하고 안정적으로 배치합니다. 이러한 부품의 포함으로 인해 이 제품은 강성 영역의 안정성과 구부러지는 부분의 유연성이 모두 필요한 수많은 응용 분야에 즉시 사용 가능한 전자 기반이 됩니다.
플렉서블 스티프 회로 기판은 라우팅, V-CUT, 베벨링과 같은 다양한 프로파일링 펀칭 기술을 사용하여 세심한 주의를 기울여 제작됩니다. 이러한 방법은 기판이 정확한 사양에 맞게 모양이 만들어지고 윤곽이 잡히도록 하여 최종 제품 조립에 원활하게 통합되도록 합니다. 라우팅은 복잡한 컷아웃 및 모양에 사용되고, V-CUT는 여러 기판의 쉬운 분리를 위해 사용되며, 베벨링은 PCB를 커넥터에 쉽게 삽입할 수 있도록 각진 가장자리에 사용됩니다.
하이브리드 구조로 인해 벤더블 인쇄 회로 기판은 공간 제약이 있거나 움직임과 유연성이 필수적인 응용 분야에 이상적인 솔루션입니다. 강성 부분은 무겁거나 열을 발생하는 부품에 대한 내구성 있는 기반을 제공하는 반면, 플렉서블 테일은 전기 경로의 무결성을 손상시키지 않고 필요한 연결을 형성하도록 구부리거나 비틀 수 있습니다. 강성 플렉스 PCB의 이러한 동적 기능을 통해 접거나 비틀어 좁은 공간에 맞출 수 있어 여러 커넥터와 케이블이 필요 없어 제품의 전체 크기와 무게를 줄일 수 있습니다.
강성 플렉스 PCB의 적응성은 물리적 형태에만 국한되지 않습니다. 전기적 성능 또한 인상적이어서 복잡하고 고속 설계에서도 높은 수준의 신호 무결성을 유지할 수 있습니다. 이는 성능과 신뢰성이 가장 중요한 정교한 전자 장치에 이 제품을 탁월한 선택으로 만듭니다.
품질 보증은 강성 플렉스 PCB 제조 공정의 핵심 측면입니다. 모든 기판은 엄격한 테스트와 검사를 거쳐 최고 수준의 신뢰성과 기능을 충족하는지 보장합니다. 이러한 세심한 품질 관리는 각 강성 플렉스 인쇄 배선 기판이 잠재력을 최대한 발휘하여 설계된 모든 응용 분야에 대해 안정적이고 오래 지속되는 전자 기반을 제공하도록 합니다.
요약하자면, 강성 플렉스 PCB 제품은 유연성의 추가적인 이점을 가진 강성 기판의 기계적 정밀도를 요구하는 설계자에게 탁월한 선택입니다. 최소 트레이스/간격 0.1mm, 1-28층 통합 기능, SMD, BGA, DIP 부품을 사용한 고급 조립, 프로파일링 펀칭 기술 사용은 모두 PCB 기술의 선두에 서 있는 다재다능하고 고성능 제품을 만들기 위해 함께 작동합니다.
| 기술 매개변수 | 사양 |
|---|---|
| 선포화 | 국부 고밀도, 백 드릴 |
| 최대 레이어 | 32L |
| 굽힘 반경 | 0.5-10mm |
| 표면 마감 | HASL LF |
| PCB 레이어 | 1-28층 |
| 치수 | 41.55*131mm |
| 유연성 | 1-8회 |
| 부품 | SMD, BGA, DIP 등 |
| 제품 유형 | PCB 조립 |
| 레이어 수 | 4층 |
강성 플렉스 PCB 또는 구부러지는 강성 인쇄 배선 기판은 전자 부품 산업의 경이로움으로, 강성 및 플렉서블 회로 기판의 최상의 속성을 결합합니다. 다재다능함을 위해 설계된 이 제품은 기존 PCB로는 충분하지 않은 다양한 경우와 시나리오에 적합한 광범위한 응용 분야를 충족합니다. 1~28층의 레이어 수를 통해 정교한 전자 시스템에 대한 충분한 복잡성과 연결성을 제공합니다.
이 플렉스-강성 인쇄 회로 기판의 가장 두드러진 특징 중 하나는 1~8회까지 활용할 수 있는 유연성입니다. 이 속성은 기판이 특정 모양에 맞춰지거나 불규칙한 공간에 맞춰져야 하는 응용 분야에 이상적입니다. 유연성은 또한 기판이 사용 중에 구부러져야 하는 동적 응용 분야를 허용하여 성능이나 신뢰성을 희생하지 않고 장치 내의 기계적 움직임을 수용합니다.
또한 이러한 기판의 굽힘 반경은 0.5mm에서 10mm까지 매우 수용 가능합니다. 이 범위는 응용 분야에 날카로운 굽힘이나 부드러운 곡선이 필요한지 여부에 관계없이 구부러지는 인쇄 회로 기판이 구조적 무결성이나 전기적 기능을 손상시키지 않고 스트레스를 처리할 수 있도록 합니다. 이러한 기판의 치수는 정확히 41.55 x 131mm로, 크기 제한 환경에서의 적응성을 보여줍니다.
이러한 PCB에는 선포화 개념도 적용되며, 신호 무결성을 향상시키고 노이즈를 줄이기 위해 국부 고밀도 영역과 백 드릴 기술이 사용됩니다. 이 기능은 고속 신호가 일반적이고 신호 선명도를 유지하는 것이 가장 중요한 응용 분야에서 특히 유익합니다. 이러한 고밀도 영역은 더 작은 영역에 더 많은 부품을 배치할 수 있도록 하는 반면, 백 드릴은 기생 커패시턴스와 인덕턴스를 줄이는 데 도움이 됩니다.
강성 플렉스 PCB의 응용 분야는 광범위하며, 웨어러블 모니터 및 이미징 장비를 위한 의료 산업, 조종석 제어 및 계측을 위한 항공 우주, 견고하고 신뢰할 수 있는 통신 장비를 위한 방위 산업에서 사용됩니다. 접이식 스마트폰, 스마트워치, 정교한 카메라 등 맞춤형 솔루션을 활용하는 소비자 전자 제품도 이 기술의 혜택을 받습니다. 또한 공간이 제한적이고 스트레스 하에서의 신뢰성이 중요한 자동차 응용 분야는 강성 플렉스 PCB 기술을 구현하기에 완벽한 시나리오입니다.
요약하자면, 강성 플렉스 PCB 제품은 고밀도 패키징, 탁월한 신뢰성, 정적 및 동적 구성 요소 간의 인터페이스를 위한 고유한 능력을 요구하는 시나리오에 대한 모범적인 솔루션입니다. 다층화, 유연성, 가변 굽힘 반경, 정밀 치수와 선포화의 조합은 다양한 산업 분야의 최첨단 전자 혁신을 위한 최고의 선택이 됩니다.
저희 회사는 유연성과 강성의 이점을 하나의 솔루션으로 독창적으로 결합한 강성 플렉스 PCB 제품에 대한 최고 수준의 제품 맞춤화 서비스를 전문으로 제공합니다. 당사의 플렉서블 스티프 회로 기판 옵션은 특정 요구 사항을 충족하기 위해 다양한 맞춤형 기능을 제공합니다.
프로젝트가 간단하든 복잡하든 관계없이 1-28층까지 포괄적인 PCB 레이어 범위를 제공하여 필요한 정확한 강성 플렉스 PCB 구성을 제공할 수 있습니다.
특정 응용 분야에서 유연성의 중요성을 이해하고 있으며, 당사의 플렉서블 강성 회로 기판은 전기 연결의 무결성을 손상시키지 않고 1-8회까지 구부러짐을 견딜 수 있도록 설계할 수 있습니다. 이 기능은 움직임이 요소인 동적 응용 분야에 당사 제품이 완벽하게 적합하도록 합니다.
재료 측면에서는 FR4, 폴리이미드, PET를 포함한 선택 사항을 제공하여 제품의 열, 화학 및 기계적 요구 사항에 따라 이상적인 기판을 선택할 수 있습니다. 이러한 재료의 다양성은 구부러지는 강성 인쇄 배선 기판이 특정 작동 환경에 완벽하게 맞춰지도록 합니다.
당사의 부품 배치 서비스는 SMD, BGA, DIP 등 다양한 유형의 부품을 수용할 수 있어 강성 플렉스 PCB가 정밀하게 채워지고 회로 요구 사항에 맞춰지도록 합니다.
또한 홀 위치 지정의 정확성에 세심한 주의를 기울여 ±0.05mm의 홀 위치 편차를 유지하며, 이는 당사가 생산하는 모든 강성 플렉스 PCB의 고정밀 및 품질에 대한 약속을 강조합니다.
당사의 강성 플렉스 PCB 제품은 수명 주기 동안 원활한 통합 및 유지 관리를 보장하도록 설계된 포괄적인 기술 지원 및 서비스를 제공합니다. 당사의 지원에는 자세한 제품 설명서, 광범위한 지식 기반 및 다양한 기술 리소스에 대한 액세스가 포함됩니다. 고객은 성능 및 신뢰성을 최적화하기 위한 설계 고려 사항, 재료 선택 및 레이아웃 권장 사항에 대한 전문가의 지침을 활용할 수 있습니다.
또한 운영상의 문제가 발생할 경우 고급 문제 해결 지원을 제공합니다. 당사의 지원 서비스는 강성 플렉스 PCB 응용 분야의 지속적인 운영을 유지하기 위해 빠르고 효과적인 솔루션을 제공하는 것을 목표로 합니다. 또한 최신 PCB 기술 발전에 맞춰 제품을 최신 상태로 유지하기 위한 업데이트 및 업그레이드 정보를 제공합니다.
교육 서비스는 팀이 강성 플렉스 PCB를 취급하고 작업하는 모범 사례에 대한 이해를 높이는 데 도움이 됩니다. 설계 엔지니어부터 조립 직원까지 당사의 교육 모듈은 조직 내 다양한 역할의 요구 사항을 충족하도록 맞춤화되었습니다.
당사의 제품 기술 지원 및 서비스는 표준 업무 시간 동안 제공되며 모든 문의에 신속하게 응답하기 위해 노력합니다. 당사는 강성 플렉스 PCB 프로젝트의 성공을 보장하기 위해 탁월한 서비스와 지원을 제공하기 위해 최선을 다하고 있습니다.
