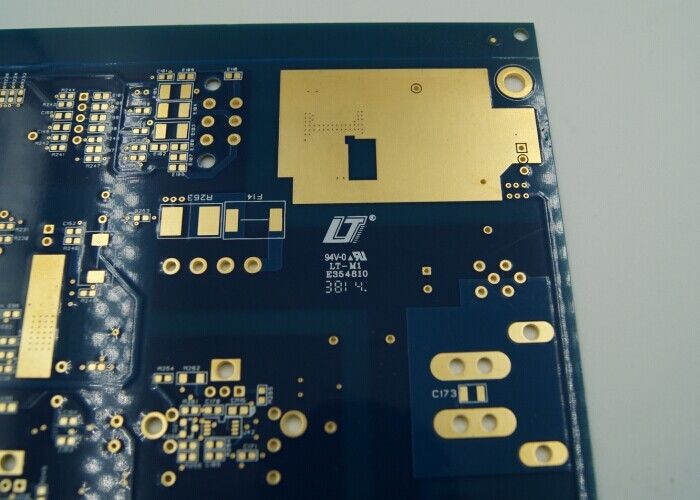

0.2mm-6.0mm 다층 인쇄회로판 4-22 층 두꺼운 금 3-30U" 프로토타입

0.2mm-6.0mm 다층 인쇄회로판 4-22 층 두꺼운 금 3-30U" 프로토타입

6.0mm 다층 인쇄 회로판

0.2 밀리미터 다층 인쇄 회로 보드

0.2mm 다층 PCB 보드

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
표면 실장 기술:
그래요
포장:
판지 상자로 진공 포장
레이어:
4-32 층
구리 두께:
0.5OZ-6OZ
두께:
0.2mm-6.0mm
서비스:
원 스톱 서비스 OEM
구리 중량:
12 온스
크기:
/
강조하다:

6.0mm 다층 인쇄 회로판

,

0.2 밀리미터 다층 인쇄 회로 보드

,

0.2mm 다층 PCB 보드

지불 및 배송 조건
제품 설명

고급 다층 PCB 보드 4-22 층 두꺼운 금 3-30U" 프로토타입

제품 설명:

다층 PCB 보드는 많은 현대 전자 장치의 중심에 있는 매우 진보되고 다재다능한 구성 요소입니다.이 정교 한 제품 은 복잡 한 회로 요구 사항 을 충족 시키기 위해 설계 되었습니다, 전기 연결을 위한 신뢰할 수 있고 효율적인 플랫폼을 제공합니다.수많은 응용 프로그램에 대한 컴팩트하지만 강력한 솔루션을 제공합니다..

이 다층 PCB 보드의 주요 속성 중 하나는 표면 완성입니다. 그것은 HASL (고온 공기 용접 평준화), 몰입 금, 몰입 진,몰입 은, 골드 피거, 및 OSP (Organic Solderability Preservatives). 이 마무리 각각의 독특한 장점이 있습니다, 다양한 애플리케이션에 대한 서비스 및 뛰어난 solderability, 내구성,전기 성능예를 들어, 몰입 금은 높은 수준의 부식 저항을 제공하며 얇은 피치 구성 요소에 탁월합니다. 반면 HASL은 긴 유통 수명을 제공하는 비용 효율적인 선택입니다.

다층 PCB 보드에 표면 장착 기술의 구현은 중요한 특징입니다. SMT는 보드의 양쪽에 더 많은 구성 요소를 장착 할 수 있습니다.전체 크기와 무게를 줄이고 동시에 성능을 향상시킵니다.이 기술은 회로의 무결성을 손상시키지 않고 고밀도 부품 배치가 필요한 현대 전자 장치에 필수적입니다.

우리 회사는 원스톱 OEM 서비스를 제공하는 것을 자랑스럽게 생각합니다. 디자인과 프로토타입에서 제조 및 조립에 이르기까지 모든 과정이 하나의 지붕 아래에서 간편하게 이루어지는 것을 보장합니다.이 서비스는 원활한 서비스를 찾고있는 고객들에게 귀중합니다.우리의 전문가 팀은 PCB 생산의 모든 측면을 처리 할 수 있습니다.고품질 표준과 고객 사양을 충족하는 완제품의 공급.

다층 회로 보드는 멀티 클래스 저항과 같은 특별한 요구 사항이 있습니다. 이 기능은 고속 설계에서 신호 무결성을 유지하는 데 중요합니다.그것은 전기 신호가 최소한의 왜곡과 함께 전송되는 것을 보장합니다, 이는 전체 전자 시스템의 성능과 신뢰성에 필수적입니다.임피던스 제어의 이러한 수준의 정밀도는 보드의 진보된 디자인과 우수성에 대한 우리의 의지를 나타냅니다.

이 다층 회로판의 또 다른 주목할 만한 특징은 12OZ까지 도달하는 무거운 구리 무게입니다.더 나은 열 관리이것은 특히 높은 전력 분배, 산업용 애플리케이션 및 열 스트레스가 우려되는 시나리오에서 중요합니다.무거운 구리 를 통해 주는 내구성 은 또한 PCB 의 수명 을 연장 시킨다, 성능과 수명에 대한 투자입니다.

전체적으로, 다층 PCB 보드는 전자 부품 제조 분야에서 이루어진 발전의 증거입니다. 그것은 정확성, 효율성, 적응력을 구현합니다.통신을 포함한 광범위한 산업에 이상적인 선택이됩니다., 의료기기, 자동차, 항공우주. 그 견고한 표면 마무리 옵션, SMT 통합, 일방 서비스, 다급 장애, 그리고 무거운 구리 무게,이 PCB는 고품질의 PCB를 찾는 개발자와 제조업체에 대한 우수한 선택으로 돋보인다., 신뢰할 수 있는 다층 회로 솔루션



특징:

  • 제품명: 다층 PCB 보드
  • 포장: 진공 포장 및 카튼 상자
  • 두께: 0.2mm-6.0mm
  • 표면 장착 기술: 예
  • 구멍 크기: 0.2mm
  • 최대 패널 크기: 600mm*1200mm
  • 16층 PCB
  • 다층 인쇄판
  • 다층 인쇄 회로판


기술 매개 변수:

매개 변수 사양
표면 HASL, 몰입 금, 몰입 진, 몰입 은, 금 손가락, OSP
4-22 층
구리 무게 12OZ
서비스 원스톱 서비스 OEM
크기 /
표면 장착 기술
포장 카튼 상자 와 함께 진공 포장
특별 요구 사항 멀티 클래스 임페던스
최대 패널 크기 600mm*1200mm
두께 00.2mm-6.0mm


응용 프로그램:

다층 PCB 보드, 4층에서 22층까지의 사양, 최소 구멍 크기가 0.2mm, 최대 패널 크기가 600mm*1200mm,고기술 전자제품의 복잡한 요구를 충족하도록 설계되었습니다.이 유형의 다층 회로 보드는 공간이 프리미엄에 있고 기능이 타협 될 수 없는 다양한 응용 프로그램에서 사용됩니다. 두께 범위 0.2mm에서 6.0mm 및 표면 장착 기술 (SMT), 이 보드는 매우 적응력이 있으며 다양한 시나리오에서 사용할 수 있습니다.

다층 PCB의 일반적인 응용 분야는 통신 산업입니다. 고밀도 상호 연결과 여러 계층은 스마트 폰, 라우터,및 스위치 시스템마찬가지로 컴퓨터 산업은 속도와 신뢰성이 중요한 노트북, 서버 및 고성능 컴퓨터에서 다층 인쇄판에서 이익을 얻습니다.그리고 공간은 효율적으로 이용되어야 합니다..

의료기기 분야에서는 다층 PCB의 정확성과 신뢰성이 필수적입니다. 진단 장비, 모니터,그리고 첨단 영상 시스템은 이러한 보드에 의존하여 의료 진단에 필요한 신속하고 정확한 판독을 제공합니다.또한, 콤팩트한 크기는 휴대성이 높고 덜 침습적인 장치를 허용하여 의료 기술의 가능성을 확장합니다.

항공 우주 및 방위 분야에서도 극한 조건과 환경에서 수행 할 수있는 능력으로 인해 다층 PCB를 광범위하게 사용합니다. 항공기, 위성 시스템,그리고 군사 통신 장치는 이 보드가 제공하는 내구성과 고급 기능에서 혜택을 누립니다.이러한 보드의 견고한 성격은 종종 높은 수준의 진동, 극한 온도,그리고 장기적인 신뢰성 필요성.

또한 자동차 산업은 차량 전자제품에 다층 회로판을 점점 더 많이 사용하고 있습니다. 자동차가 통합된 인포테인먼트 시스템, 안전 기능,그리고 자율주행 능력, 관련 전자 장치의 복잡성은 다층 보드의 사용을 요구합니다.이 보드는 차량 내부의 혹독한 환경에 견딜 수 있으며 이러한 고급 시스템에 필요한 연결성과 성능을 제공합니다..

마지막으로, 카메라, 게임 콘솔 및 스마트 홈 장치와 같은 소비 전자 제품은 다층 PCB의 컴팩트하고 효율적인 디자인으로 혜택을 누립니다.그리고 높은 성능의 보드, 기능과 신뢰성에 대한 소비자의 기대를 충족시키기 위해다층 PCB 기술에서의 발전은 소비자 전자 시장에서 목격 된 혁신을 주도하는 데 중추적 인 역할을했습니다.

요약하자면, 다층 PCB 보드는 층 수, 크기, 기술 능력의 다양성으로 다양한 산업에서 필수적인 부품입니다. 의료에서 항공,자동차에서 소비자 전자제품, 이 보드는 현대 기술의 성과와 발전에 필수적입니다.



사용자 정의:

우리의다층 회로판제품 사용자 정의 서비스는 귀하의 고유 한 요구 사항을 충족시키기 위해 광범위한 사양을 충족시킵니다. 우리는 다양한 두께의 보드를 제공합니다.00.2mm에서 6.0mm까지, 당신이 당신의 응용 프로그램에 대한 딱딱함과 유연성의 완벽한 수준을 선택할 수 있도록 보장합니다. 우리의 포장은 운송 중에 최대 보호를 보장합니다.각 보드가 단단한에 배치되기 전에 조심스럽게 진공 포장카튼 상자.

우리의원스톱 서비스 OEM, 우리는 생산 프로세스를 간소화하여 디자인에서 배달까지 모든 지원을 제공합니다.10층 PCB또는 더 복잡한12층 PCB, 우리는 다층 보드를 제조 할 수있는 능력을 가지고 있습니다구멍 크기00.2mm우리의 첨단 제조 프로세스는최대 패널 크기600mm*1200mm, 가장 까다로운 설계 사양까지 수용합니다.



지원 및 서비스:

우리의 다층 PCB 보드는 다양한 응용 분야에 대한 신뢰성과 성능을 보장하기 위해 가장 높은 품질 기준으로 설계되었습니다.이 제품에 대한 우리의 포괄적인 기술 지원 및 서비스는:

제품 문서:우리는 상세한 사양, 설치 가이드 및 사용자 설명서를 포함하여 제품 이해 및 사용에 도움이되는 완전한 문서 세트를 제공합니다.

기술 지원:경험 많은 엔지니어의 팀은 기술 지원과 문제 해결 조언을 제공하여 다층 PCB 보드에 직면 할 수있는 모든 문제를 해결 할 수 있습니다.

디자인 지원:맞춤형 솔루션을 필요로하는 고객에게 우리는 다층 PCB 보드를 특정 응용 프로그램에 통합하거나 고유 한 요구 사항을 충족하도록 보드를 조정하는 데 도움이되는 설계 지원 서비스를 제공합니다.

펌웨어 업데이트:우리는 주기적으로 제품 기능을 향상시키고 버그를 수정하고 새로운 기능을 추가하기 위해 펌웨어 업데이트를 출시합니다. 이러한 업데이트는 웹 사이트에서 다운로드 할 수 있습니다.

수리 서비스:제품 고장 경우, 우리는 복층 PCB 보드를 최적의 작동 상태로 복원하기 위해 수리 서비스를 제공합니다. 이 서비스는 부품 교체 또는 보드 재작업을 포함 할 수 있습니다.이슈에 따라.

품질 보장:우리의 다층 PCB 보드는 모두 엄격한 테스트와 품질 보증 과정을 거쳐 우리의 높은 표준과 여러분의 기대에 부합하는지 확인합니다.

교육:우리는 다층 PCB 보드에 대한 지식을 심화하고자하는 팀에 대한 교육 세션을 제공하며 기본 운영에서 고급 기술 세부 사항에 이르기까지 주제들을 다루고 있습니다.

우리의 목표는 당신이 당신의 다층 PCB 보드와 원활한 경험을하고 당신의 응용 프로그램에서 전체 잠재력을 활용할 수 있도록 하는 것입니다.추가 지원이 필요하거나 질문이 있으시면, 추가 자원을 위해 웹사이트를 참조하거나 고객 지원 팀과 직접 연락하십시오 (요청에 따라 연락처 정보가 제외됩니다).
