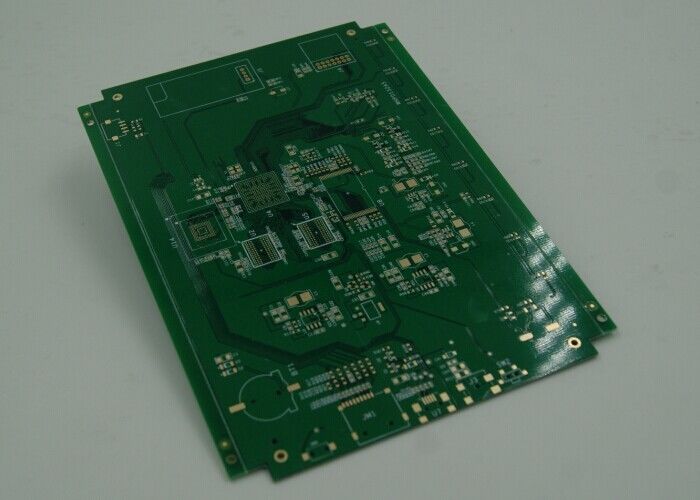

브로드밴드 통신 4-32 층의 몰입 금 표면 마무리 및 다층 PCB 보드

브로드밴드 통신 4-32 층의 몰입 금 표면 마무리 및 다층 PCB 보드

광대역 통신 다층 PCB 보드

4-32 층 다층 PCB 보드

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
크기:
/
구리 두께:
0.5OZ-6OZ
층수:
4-32 층
포장:
판지 상자로 진공 포장
구멍 크기:
0.2 밀리미터
레이어:
4-22 레이어
표면:
HASL, 침지 금, 침지 주석, 침지 실버, 골드 핑거, OSP
서비스:
원 스톱 서비스 OEM
강조하다:

광대역 통신 다층 PCB 보드

,

4-32 층 다층 PCB 보드

지불 및 배송 조건
제품 설명

제품 설명:

우리의 다층 PCB 보드 제품은 우리의 고객의 다양한 요구를 충족하도록 설계되었습니다. 층의 수, 구리 무게, 표면 완공,및 표면 장착 기술당신은 당신의 특정 요구 사항에 따라 4-32 층에서 선택할 수 있습니다. 최대 전도성과 내구성을 위해 12OZ 구리 무게와 함께.

표면 마무리 옵션은 HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger 및 OSP입니다. 이는 PCB의 성능과 수명을 향상시킬 수 있습니다.운영 환경과 응용 프로그램에 따라가혹한 환경이나 고속 데이터 전송을 위한 고성능 완공을 위해 견고하고 부식 내성적인 완공이 필요하든, 우리는 당신을 위한 올바른 솔루션을 가지고 있습니다.

다층 PCB 보드 제품은 또한 더 컴팩트하고 효율적이며 비용 효율적인 PCB 디자인을 허용하는 인기있는 조립 방법인 표면 마운트 기술 (SMT) 을 지원합니다.당신은 PCB의 표면에 직접 구성 요소를 장착 할 수 있습니다, 구멍 구성 요소의 필요성을 제거하고 회로 보드의 전체 크기와 무게를 줄입니다.

또한 우리의 다층 PCB 보드 제품은 최대 600mm * 1200mm의 패널 크기를 수용 할 수 있습니다.더 크고 복잡한 애플리케이션에 적합하게 만들어서 여러 PCB를 연결하거나 함께 쌓아야합니다.이것은 일관성 있고 신뢰할 수있는 성능을 보장하면서 생산 과정에서 시간과 노력 및 비용을 절약 할 수 있습니다.

16층 PCB, 12층 PCB, 또는 다층 인쇄회로판의 다른 구성이 필요한지 여부는 상관없이, 우리의 제품은 당신의 요구를 충족시키고 당신의 기대를 초과할 수 있습니다.최첨단 시설, 최첨단 기술, 그리고 엔지니어와 기술자의 경험이 풍부한 팀, 우리는 고품질, 비용 효율적인,고객님의 요구사항과 사양에 맞는 맞춤형 솔루션. 우리의 다층 PCB 보드 제품에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 그것이 당신의 비즈니스에 도움이 될 수 있습니다!



특징:

  • 제품명: 다층 PCB 보드
  • 표면 장착 기술: 예
  • 두께: 0.2mm-6.0mm
  • 구리 무게: 12oz
  • 층 수: 4~32 층
  • 최대 패널 크기: 600mm*1200mm
  • 10층 PCB와 20층 PCB로 제공됩니다.
  • 고품질의 다층 인쇄판


기술 매개 변수:

구리 두께 00.5oz-6oz
특별 요구 사항 멀티 클래스 임페던스
계층 수 4~32층
최대 패널 크기 600mm*1200mm
표면 장착 기술
서비스 원스톱 서비스 OEM
두께 00.2mm-6.0mm
4-22 층
표면 HASL, 잠수 금, 잠수 진, 잠수 은, 금 손가락, OSP
포장 카튼 상자 와 함께 진공 포장


응용 프로그램:

다층 PCB 보드는 고밀도의 상호 연결이 필요한 복잡한 전자 시스템에서 사용하기에 이상적입니다. 특히 12층 PCB, 14층 PCB 및 16층 PCB에 유용합니다.복잡한 회로를 수용하기 위해 여러 계층이 필요한 경우이 제품은 극한 조건에서도 장치가 효율적이고 안정적으로 작동하도록 보장하는 우수한 열 및 전기 성능을 제공합니다.

이 제품은 항공우주, 통신, 의료 장비 및 산업 자동화와 같은 다양한 산업에서 응용됩니다. 일반적으로 고속 디지털 디자인,RF/마이크로파 응용 프로그램, 그리고 효율적인 열 분비를 요구하는 고전력 응용 프로그램. 다층 PCB 보드는 또한 높은 신뢰성과 내구성을 요구하는 응용 프로그램에 적합합니다.군사 및 방어 시스템과 같은.

이 제품은 프로토타입과 대용량 생산의 요구 사항을 모두 충족하도록 설계되었습니다. 다양한 PCB 조립 기술에 적합합니다.구멍과 표면 장착 기술을 포함하여구리 두께 옵션은 0.5oz에서 6oz까지, 제품은 우수한 전도성과 내구성을 제공합니다.

전반적으로, 다층 PCB 보드는 다양한 전자 응용 프로그램에서 사용할 수있는 다재다능하고 신뢰할 수있는 고성능 제품입니다. Its flexibility and adaptability make it a popular choice for designers and engineers working on complex electronic systems that require high-density interconnects and excellent thermal and electrical performance.



사용자 정의:

우리의 제품 사용자 정의 서비스로 다층 인쇄판을 사용자 정의하십시오. 우리는 0.2mm-6.0mm 두께 범위의 4-32 레이어 다층 PCB 보드를 제공합니다.당신은 또한 0에서 구리 두께를 선택할 수 있습니다.5oz-6oz 및 구리 무게는 12OZ입니다. 우리의 다층 PCB 보드는 또한 편리한 조립을 위해 표면 마운트 기술을 지원합니다. 12 레이어 PCB 요구 사항에 대해 우리를 신뢰하십시오.



지원 및 서비스:

다층 PCB 보드 제품은 고객의 만족을 보장하기 위해 포괄적인 기술 지원 및 서비스를 제공합니다.우리의 전문가 팀은 제품 및 설치와 관련된 모든 기술적 문제 또는 질문에 도움을 줄 수 있습니다우리는 또한 제품 교육과 지침을 제공하여 고객이 다층 PCB 보드의 성능을 극대화하도록 돕습니다.

또한 우리는 복층 PCB 보드의 수리 및 유지 보수 서비스를 제공하여 장수성과 최적의 기능을 보장합니다. 우리의 수리 서비스는 진단 테스트,부품 교체, 펌웨어 업데이트. 우리는 또한 고객의 특정 요구 사항을 충족하기 위해 사용자 정의 서비스를 제공합니다.

우리의 목표는 고객의 프로젝트의 성공을 보장하기 위해 예외적인 기술 지원과 서비스를 제공하는 것입니다.다층 PCB 보드 제품과 관련된 기술 지원 또는 서비스 필요에 대해 저희에게 문의하십시오..
