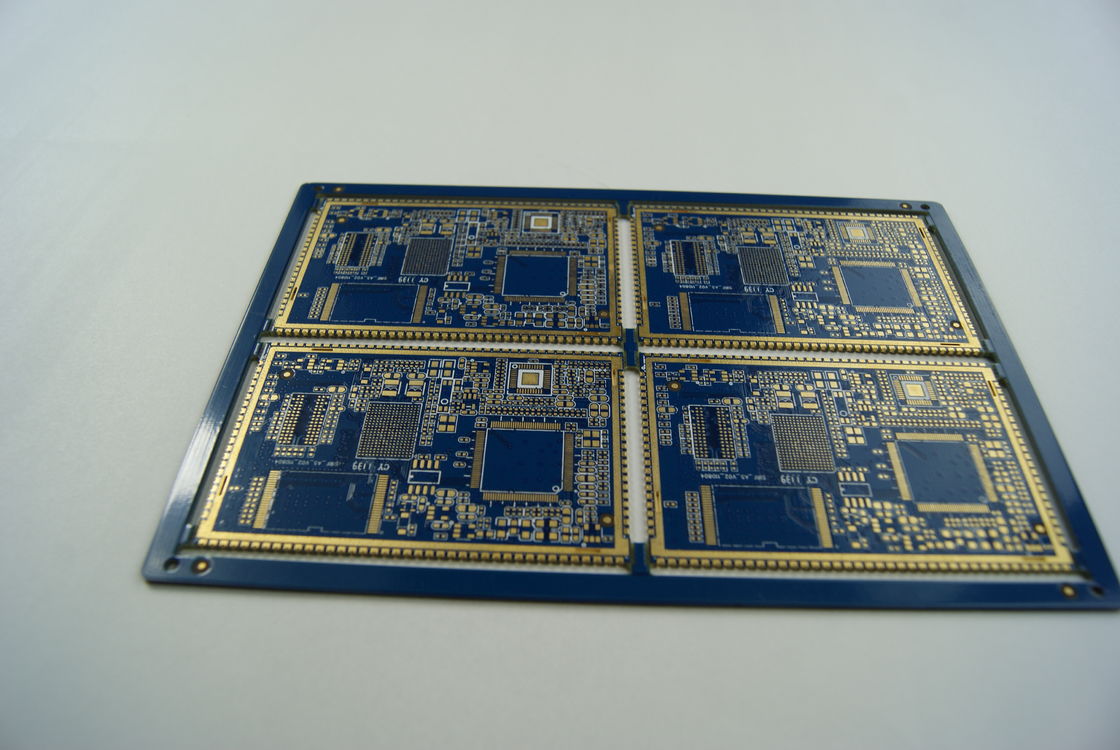

최대 침수 은 표면 다층 PCB 보드. 큰 크기 600mm*1200mm
다층 PCB 보드는 다양한 응용 분야에 탁월한 성능과 기능을 제공함으로써 전자 부품 산업의 중요한 발전을 의미합니다. 현대 전자 장치의 핵심인 이 보드는 복잡한 회로와 조밀한 구성 요소 레이아웃의 엄격한 요구 사항을 충족하도록 설계되었습니다. 다층 PCB는 소형 폼팩터에서 고품질 신호 전송과 내구성을 제공할 수 있어 통신, 의료기기, 방산장비, 가전제품 등 다양한 산업 분야에서 널리 활용되고 있습니다.
당사의 다층 PCB 보드는 보드의 각 레이어가 완벽하게 정렬되고 안전하게 결합되도록 정밀 엔지니어링으로 제작되었습니다. 이 세심한 구성 프로세스를 통해 단일 레이어 PCB에서는 불가능한 단일 보드에 보다 복잡한 회로를 생성할 수 있습니다. 또한 다층 설계는 전자기 간섭(EMI)을 줄여 보드의 전기적 특성을 향상시켜 신호 무결성과 전력 분배를 향상시킵니다.
각 다층 인쇄 기판은 최소 구멍 크기 0.2mm로 제작됩니다. 이러한 미세한 디테일 덕분에 더 작은 공간에 더 많은 부품을 넣을 수 있으며, 이는 전자 장치의 소형화에 매우 중요합니다. 구멍은 부품이 정확하게 장착될 수 있도록 정밀하게 뚫어져 있으며 이는 보드의 신뢰성과 기능에 필수적입니다.
우리 보드의 구리 두께는 0.5oz에서 6oz까지 다양하므로 설계자는 특정 응용 분야에 적합한 무게를 선택할 수 있는 유연성을 제공합니다. 구리 무게는 12OZ로 표준화되어 모든 보드에서 일관된 품질을 보장합니다. 이러한 일관성은 특히 열 관리 및 전류 전달 용량과 관련하여 보드 성능을 유지하는 데 중요합니다.
다층 PCB 보드의 전체 두께는 0.2mm에서 6.0mm까지 다양합니다. 이 범위는 장치 내에서 보드 강성과 공간 제약 측면에서 적응성을 허용합니다. 얇은 보드는 유연한 애플리케이션에 이상적인 반면, 두꺼운 보드는 더 무거운 구성 요소에 더 많은 지원을 제공합니다. 두께에 관계없이 모든 보드는 일상적인 사용의 스트레스와 전자 장치 작동 중 발생하는 열 순환을 견딜 수 있도록 제작되었습니다.
운송 및 취급 중 최고 수준의 보호를 보장하기 위해 각 다층 PCB 보드는 상자 상자와 함께 진공 포장되어 있습니다. 이 포장 방법은 습기 및 환경 오염 물질로 인해 보드 품질이 저하되는 것을 방지하기 위해 특별히 선택되었습니다. 진공 밀봉은 민감한 부품과 구리 표면을 산화로부터 보호하고, 견고한 상자는 운송 중 물리적 손상으로부터 강력한 보호막을 제공합니다.
당사의 다층 PCB 보드는 성능뿐만 아니라 조립 용이성을 위해 설계되었습니다. 보드 구성에 사용되는 정확한 제조 공차와 고품질 재료는 보드가 모든 전자 시스템에 쉽게 통합될 수 있도록 보장합니다. 이 보드는 스루홀 및 표면 실장 기술(SMT)과 모두 호환되므로 다양한 조립 공정에 유연성을 제공합니다.
결론적으로 당사의 다층 PCB 보드는 품질과 혁신에 대한 당사의 약속을 입증합니다. 0.2mm의 최소 구멍 크기, 0.5oz~6oz의 구리 두께 범위, 12OZ의 표준화된 구리 무게, 0.2mm~6.0mm의 두께 범위를 포함하는 기능을 갖춘 이 보드는 가장 까다로운 전자 프로젝트의 요구 사항을 충족할 준비가 되어 있습니다. 판지 상자와 함께 진공 포장으로 사려 깊게 포장하면 보드가 즉시 사용할 수 있는 깨끗한 상태로 도착할 수 있습니다. 고속 디지털 응용 분야, RF 회로 또는 고전력 시스템 등 무엇이든 당사의 다층 인쇄 기판은 최고의 전자 부품 솔루션을 추구하는 엔지니어와 설계자에게 신뢰할 수 있는 선택입니다.
| 매개변수 | 사양 |
|---|---|
| 구리 무게 | 12온스 |
| 두께 | 0.2mm-6.0mm |
| 최대. 패널 크기 | 600mm*1200mm |
| 레이어 수 | 4~32레이어(12레이어 PCB, 14레이어 PCB, 18레이어 PCB 포함) |
| 구리 두께 | 0.5oz-6oz |
| 표면 실장 기술 | 예 |
| 특별 요구 사항 | 멀티클래스 임피던스 |
| 최소 구멍 크기 | 0.2mm |
| 크기 | / |
| 서비스 | 원스톱 서비스 OEM |
다층 인쇄 회로 기판(PCB)은 복잡하고 공간이 제한된 회로를 수용하도록 설계된 현대 전자 장치의 정교하고 필수적인 구성 요소입니다. 최대 패널 크기가 600mm*1200mm인 이 PCB는 대규모 회로 설계가 필요한 광범위한 응용 분야에 이상적입니다. 0.2mm~6.0mm의 두께 범위는 다양한 구성 요소 높이를 수용하고 다양한 용도에 필요한 구조적 무결성을 제공하여 설계 유연성을 허용합니다.
다층 회로 기판은 여러 회로가 근접하게 공존해야 하는 고성능 전자 장치에 일반적으로 사용됩니다. 항공우주, 국방, 의료 및 통신과 같은 산업에서는 극한 조건에서 신뢰성과 성능에 대한 엄격한 요구 사항을 충족하기 위해 10레이어 PCB를 자주 사용합니다. 더 큰 크기와 증가된 레이어 수는 복잡한 라우팅을 용이하게 하고 RF 차폐 및 방열판과 같은 추가 기능을 포함시킵니다.
이러한 PCB 포장에는 운송 중 습기와 물리적 손상으로부터 보드를 보호하기 위해 판지 상자를 사용한 진공 포장이 포함됩니다. 이는 민감한 표면 처리가 된 보드의 경우 특히 중요합니다. 표면에 대해 말하면, 다층 PCB 보드에는 HASL(Hot Air Solder Leveling), Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger 및 OSP(Organic Solderability Preservatives)를 포함한 다양한 마감 옵션이 제공됩니다. 각 표면 처리는 납땜성, 전도성 및 보관 수명 측면에서 다양한 장점을 제공하므로 다양한 응용 시나리오에 적합합니다.
SMT(표면 실장 기술) 호환성을 갖춘 다층 PCB 보드는 가장 진보된 전자 부품 및 조립 공정에 적합합니다. SMT를 사용하면 더 작은 구성 요소를 PCB 표면에 직접 장착할 수 있어 더 작고 효율적인 전자 장치를 만들 수 있습니다. 이 기술은 공간이 중요하고 기능이 저하될 수 없는 가전 제품, 자동차 시스템 및 IoT 장치에 이상적입니다.
결론적으로, 대형 패널 크기, 다양한 두께, 고급 표면 처리 옵션을 갖춘 다층 PCB 보드는 배송을 위해 안전하게 포장되어 복잡한 전자 설계를 위한 다용도의 고품질 선택입니다. 정교한 항공우주 항법 시스템, 중요한 의료 장치 또는 첨단 통신 프로젝트 등 그 용도에 관계없이 다층 회로 기판은 현대 기술 중심 세계에서 요구하는 복잡한 기능을 지원하는 현대 전자 장치의 기둥 역할을 합니다.
당사의 다층 PCB 보드 맞춤화 서비스는 귀하의 특정 요구 사항을 충족시키기 위해 광범위한 제품 속성을 제공합니다. 당사는 다층 PWB의 신뢰성과 수명을 보장하기 위해 HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger 및 OSP를 포함한 다양한 표면 마감 옵션을 제공합니다. 표면 실장 기술을 사용하면 PCB에 부품을 정확하고 효율적으로 조립할 수 있습니다.
고전력 애플리케이션의 경우 당사 PCB는 최대 12OZ의 상당한 구리 무게로 맞춤화될 수 있습니다. 또한 다양한 전류 운반 용량과 열 관리 요구 사항을 수용하기 위해 0.5oz에서 6oz까지 광범위한 구리 두께 옵션을 제공합니다. PCB의 전체 두께도 얇은 0.2mm에서 견고한 6.0mm까지 맞춤화할 수 있으므로 12레이어 PCB로 작업하든 20레이어 PCB로 작업하든 관계없이 제품이 정확한 사양에 맞게 제작됩니다.
다층 PCB 보드에는 제품 수명주기의 모든 단계에서 귀하를 지원하도록 설계된 포괄적인 기술 지원 및 서비스가 함께 제공됩니다. 당사의 전문 엔지니어 팀은 PCB가 최고의 성능 표준을 충족할 수 있도록 설계 고려 사항, 재료 선택 및 레이아웃 최적화에 대한 지침을 제공할 수 있습니다.
당사의 기술 지원에는 다층 PCB 보드의 적절한 취급, 통합 및 유지 관리에 대한 귀중한 통찰력을 제공하는 데이터 시트 및 애플리케이션 노트와 같은 자세한 문서도 포함됩니다. 이러한 리소스는 최신 업계 관행과 기술 발전을 반영하기 위해 지속적으로 업데이트됩니다.
지원 자료 외에도 당사는 귀하의 프로젝트에 PCB를 원활하게 구현하는 데 도움이 되는 일련의 서비스를 제공합니다. 이러한 서비스에는 PCB 설계의 기능과 신뢰성을 검증하는 프로토타입 테스트는 물론 열 및 신호 무결성 분석이 포함되어 보드가 의도한 환경에서 최적으로 작동하는지 확인합니다.
생산 수준 지원이 필요한 고객을 위해 당사의 서비스는 조립 지원을 포함하도록 확장되어 효율적이고 고품질의 보드 조립을 위한 최상의 프로세스를 안내합니다. 또한 Multilayer PCB Board의 생산 또는 작동 중에 발생할 수 있는 문제를 신속하게 해결하고 문제 해결 지원을 제공합니다.
귀하의 성공을 위한 우리의 약속은 확고부동하며, 기술 지원 이상의 탁월한 서비스를 제공하기 위해 노력하고 있습니다. 지속적인 개선과 고객 만족은 당사 지원 철학의 핵심이며, 귀하가 가장 효과적이고 최신의 지원을 받을 수 있도록 보장합니다.
