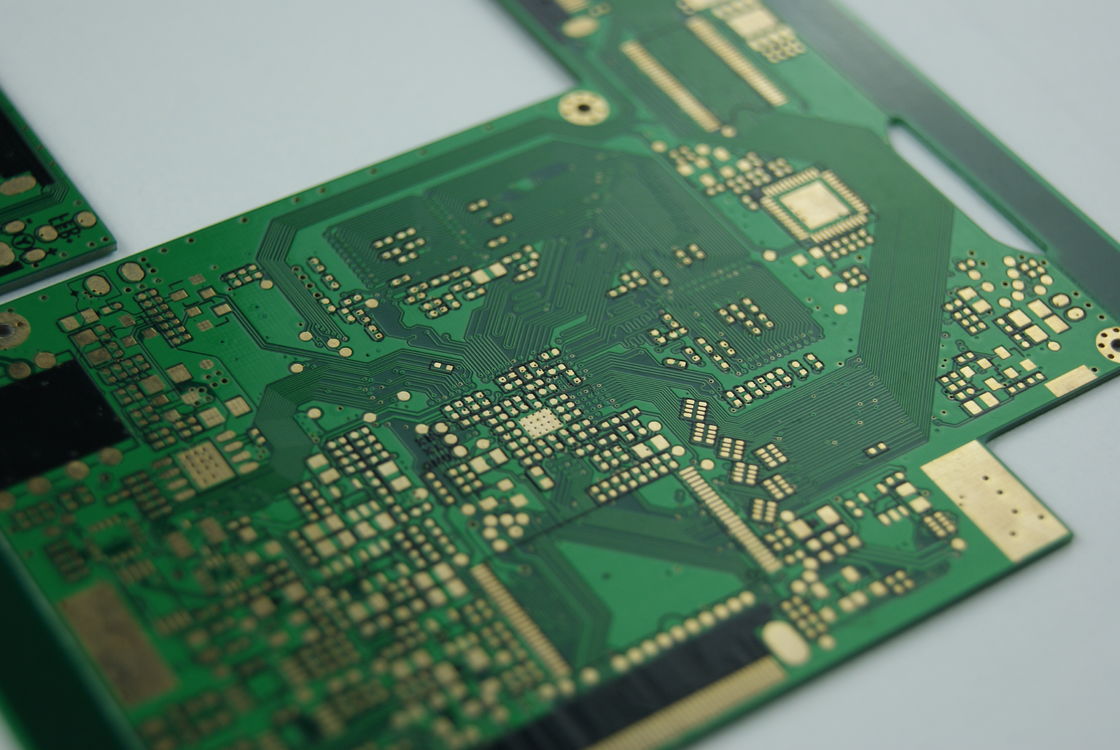

멀티 클래스 임페던스 제어 다층 PCB 제조 다양한 표면 완공

멀티 클래스 임페던스 제어 다층 PCB 제조 다양한 표면 완공

임페던스 제어 다층 PCB 제조

표면 완성된 다층 PCB 제조

표면 완성된 다층 PCB

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
맥스. 패널 사이즈:
600mm*1200mm
레이어:
4-22 레이어
구멍 크기:
0.2 밀리미터
구리 중량:
12 온스
구리 두께:
0.5OZ-6OZ
크기:
/
표면:
HASL, 침지 금, 침지 주석, 침지 실버, 골드 핑거, OSP
특수한 요구 사항:
멀티클래스 임피던스
강조하다:

임페던스 제어 다층 PCB 제조

,

표면 완성된 다층 PCB 제조

,

표면 완성된 다층 PCB

지불 및 배송 조건
제품 설명

궁극적인 다층 PCB 보드 솔루션 구리 유연성 다양한 표면 완공

제품 설명:

다층 PCB 보드는 복잡하고 고급 전자 회로에 대한 다양한 사용자 정의 옵션을 제공하는 고성능 전자 기반입니다.4~32층을 수용할 수 있는 용량, 이 보드는 공간, 무게, 기능이 중요한 현대 전자제품의 다양한 요구를 충족하도록 설계되었습니다. 우리의 다층 PCB 보드는 정밀하게 설계되었습니다.각 계층이 완벽하게 정렬되고 다양한 운영 환경에 견딜 수 있도록 결합되도록 보장합니다..

우리의 다층 PCB의 특징 중 하나는 0.2mm의 최소 구멍 크기입니다.이 정확성 은 연결 의 무결성 과 신뢰성 을 유지 하는 동시에 더 작은 부품 을 수용 할 수 있게 해 준다이러한 세밀한 세부 사항은 공간이 중요하고 기능이 손상 될 수 없는 고밀도 애플리케이션에 필수적입니다.

보드는 서피스 마운트 기술 (SMT) 의 준비가 되어 있으며, 이는 현대적인 디자인과 최신 전자 부품과의 호환성을 증명합니다.SMT는 보드의 양쪽에 더 많은 구성 요소를 장착 할 수 있습니다.이 기술은 특히 14층 PCB와 12층 PCB에 유용합니다.최적의 성능을 보장하기 위해 세심한 부품 배치와 라우팅이 필요합니다..

물리적 견고성 측면에서, 우리의 다층 PCB 보드는 0.2mm에서 6.0mm까지 두께로 제조 될 수 있습니다.이 설계의 유연성은 응용 프로그램의 요구 사항에 따라 사용자 정의를 허용합니다., 가볍고 휴대용 장치 또는 중량 산업 장비의 경우입니다. 다양한 두께 옵션은 우리의 고객이 가늘고 컴팩트한 디자인 또는 견고한 디자인을 찾고 있는지 여부를 보장합니다.내구성, 우리의 다층 PCB는 그 필요에 맞게 조정될 수 있습니다.

우리의 다층 PCB 보드 서비스는 단순한 제조를 넘어 확장됩니다; 우리는 포괄적인 원스톱 서비스 OEM 솔루션을 제공합니다.이것은 초기 설계 컨설팅에서 최종 제품 배달까지 모든 것을 포함합니다.우리의 전문가 팀은 PCB의 모든 측면이 지정된 요구 사항을 충족하고 최고 품질 표준을 준수하는지 확인하기 위해 고객과 긴밀히 협력합니다.우리는 원활하고 효율적인 서비스 경험을 제공하는 우리의 능력을 자랑스럽게 생각합니다., 제품을 시장에 내놓는 것과 관련된 복잡성과 시간을 줄입니다.

14층 PCB의 경우, 내부 작동의 복잡성은 극히 정밀하게 처리됩니다.이 보드는 첨단 전자 시스템에 필요한 복잡한 라우팅과 격리를 관리하기 위해 세심하게 제작되었습니다.마찬가지로, 우리의 12층 PCB는 복잡성과 크기의 균형을 제공합니다.성능이나 신뢰성을 손상시키지 않고 컴팩트한 공간에서 여러 기능을 수용하는 솔루션을 제공하는 것.

우리의 다층 PCB 보드의 다재다능성은 소비자 전자제품에서 항공우주 및 국방 시스템에 이르기까지 광범위한 응용 분야에 적합합니다.우리의 보드의 신뢰성 및 고품질의 건설은 그들이 일관된 성능을 유지하면서 어떤 운영 환경의 엄격한 견딜 수 있도록 보장.

요약하자면, 우리의 다층 PCB 보드 제품은 전자 부품 분야에서 우수성의 대명사입니다.,4층에서 32층까지의 커스터마이징 가능한 층과 다양한 두께 옵션, 우리의 PCB는 가장 까다로운 사양을 만족시키기 위해 설계되었습니다.우리의 포괄적인 원스톱 OEM 서비스와 함께, 우리는 우리의 14 레이어 PCB와 12 레이어 PCB가 품질과 성능에 대한 업계의 기준으로 돋보이는 것을 보장하는 전자 회로 요구에 대한 비교할 수 없는 솔루션을 제공합니다.



특징:

  • 제품명: 다층 PCB 보드
  • 두께: 0.2mm-6.0mm
  • 크기: 특정 요구 사항에 맞게 조정할 수 있습니다.
  • 표면 가공:
    • HASL (고온 공기 용매 평준화)
    • 잠수 금
    • 침수 틴
    • 몰입 은
    • 골드 피거
    • OSP (Organic Soldability Preservatives)
  • 구리 무게: 12oz
  • 특수 요구 사항: 다급 저항
  • 사용 가능한 계층 수:
    • 10층 PCB
    • 14 층 PCB
  • 타입: 다층 인쇄 회로판


기술 매개 변수:

속성 세부 사항
계층 수 4~32층
4-22 층
크기 /
특별 요구 사항 멀티 클래스 임페던스
구리 무게 12OZ
구리 두께 00.5oz-6oz
서비스 원스톱 서비스 OEM
두께 00.2mm-6.0mm
포장 카튼 상자 와 함께 진공 포장
최대 패널 크기 600mm*1200mm


응용 프로그램:

다층 PCB 보드의 사용, 특히 18층 PCB,첨단 기능과 고성능 특성으로 인해 광범위한 응용 프로그램 및 시나리오에서 점점 더 널리 퍼지고 있습니다.이 회로 보드는 복잡한 전자 시스템에서 필수적인 부품입니다. 공간은 프리미엄이고 기능은 타협할 수 없습니다.예를 들어 18층 PCB, 진공 포장과 카튼 상자를 사용하여 철저하게 포장되어 습기 또는 취급으로 인한 손상이 없도록 원형 상태로 배달되도록합니다.

이러한 다층 PCB 보드의 가장 뛰어난 특징 중 하나는 Multiclass impedance 제어입니다. 이 특별한 요구 사항은 고속 신호 전송 응용 프로그램에 매우 중요합니다.신호의 무결성을 유지하는 것이 가장 중요한 경우· 표면 장착 기술 (SMT) 을 적용함으로써 이러한 보드는 특정 영역에서 더 많은 구성 요소를 지원 할 수 있습니다. 이는 현대적이고 컴팩트한 전자 장치에 필수적입니다.생산 과정에서 사용되는 표면 장착 기술은 구성 요소가 직접 판 표면에 장착 될 수 있도록 보장합니다., 공간을 보다 효율적으로 사용하고 회로 설계에서 더 높은 복잡도를 허용합니다.

표면 완성도에 관해서는 이러한 다층 PCB 보드는 HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger 및 OSP를 포함한 다양한 옵션을 제공합니다.이 각 마감은 독특한 이점을 제공합니다, 우수한 용접성, 산화 방지 및 향상 된 전기 성능과 같이 다양한 환경 조건과 운영 요구 사항에 적합합니다.이 다재다능성 때문에 보드는 항공우주와 같은 분야에서 사용하기에 이상적입니다.의료 장비, 군사용 애플리케이션, 통신, 고속 컴퓨팅.

또한 원스톱 서비스 OEM 제공은 사용자 정의 다층 회로 보드 솔루션을 찾는 고객을위한 생산 프로세스를 간소화합니다. 설계 및 제조에서 조립 및 테스트까지,이 서비스는 PCB 생산의 모든 측면이 원활하게 처리되도록 보장합니다., 고객의 특수한 요구를 충족시키는 고품질 제품을 제공합니다.이 고객 지향적인 접근 방식은 각 18 층 PCB가 응용 프로그램의 정확한 요구 사항에 맞게 조정된다는 것을 보장합니다, 집중적인 데이터 처리, 복잡한 제어 시스템, 또는 신뢰할 수 있는 통신 인프라를 위한 것입니다.

결론적으로, 다층 PCB 보드, 특히 18 층 PCB는 다양한 산업에 걸쳐 정교한 전자 시스템의 작동에 필수적입니다.첨단 제조 기술과 엄격한 포장 표준으로 가능, 특화된 임피던스 및 표면 장착 요구 사항을 충족 할 수있는 능력과 함께,고밀도 상호 연결과 흠잡을 수 없는 성능을 요구하는 애플리케이션에 필수적인 솔루션으로 만들 수 있습니다..



사용자 정의:

우리의 다층 PCB 보드 커스터마이징 서비스는 다양한 요구 사항을 충족시킵니다.당신의 12층 PCB와 14층 PCB가 당신의 프로젝트의 정확한 사양을 충족하도록 조정되도록 보장최대 600mm * 1200mm의 패널 크기로 대규모 생산 요구를 수용 할 수 있습니다.

우리의 모든 PCB는 진공 포장과 카튼 박스를 사용하여 신중하게 포장되어 있습니다.우리는 원스톱 서비스 OEM 솔루션을 제공하는 것을 자랑스럽게 생각합니다., PCB 제조 및 조립의 모든 측면을 처리함으로써 생산 프로세스를 효율화합니다.

PCB에 대한 최고 품질과 내구성을 보장하기 위해 우리는 12OZ까지의 구리 무게에 대한 옵션을 제공합니다. 또한 우리의 보드는 0.2mm에서 6mm까지 두께 옵션으로 사용자 정의 될 수 있습니다.0mm, 판의 딱딱성과 연결성을 정확하게 제어 할 수 있습니다.



지원 및 서비스:

우리의 다층 PCB 보드는 제품 최고 수준의 성능을 보장하도록 설계된 포괄적인 기술 지원과 서비스로 지원됩니다.우리의 지원은 상세한 제품 문서에 대한 접근을 포함합니다., 재료 사양, 레이어 스택업 정보 및 설계 지침을 포함합니다.우리는 또한 우리의 PCB의 성능 또는 통합에 관련된 모든 문제를 해결하는 데 도움이되는 광범위한 문제 해결 지원을 제공합니다.

우리의 기술 서비스 팀은 PCB 레이아웃, 열 관리 및 신호 무결성에 대한 최상의 방법에 대한 지침을 제공할 수 있습니다.우리는 또한 제조성과 신뢰성을 위해 PCB 디자인을 최적화하는 데 도움이 디자인 검토 서비스를 제공합니다또한, 우리의 지원은 당신의 다층 PCB 보드의 성능을 극대화하기 위해 구성 요소 선택과 배치에 대한 추천을 제공하는 것으로 확장됩니다.

프로젝트의 개발이나 구축 과정에서 어떤 어려움에 직면하게 된다면, 우리의 경험이 풍부한 엔지니어들은 맞춤형 지원을 제공할 수 있습니다.우리는 우리의 다층 PCB 보드와 함께 당신의 경험이 원활하고 성공적인 것을 보장하기 위해 최선을 다하고 있습니다, 설계부터 실행까지.

당사는 포괄적인 지원을 제공하기 위해 노력하지만, 당사의 서비스에는 현장 지원이나 하드웨어 사용자 정의가 포함되지 않습니다.우리의 제품 지원과 관련된 특정 요청 또는 문의, 우리의 공식 커뮤니케이션 채널을 참조하십시오. 우리는 우리의 다층 PCB 보드와 함께 가능한 최고의 결과를 달성하는 데 필요한 지원을 제공 할 것을 전념합니다.
