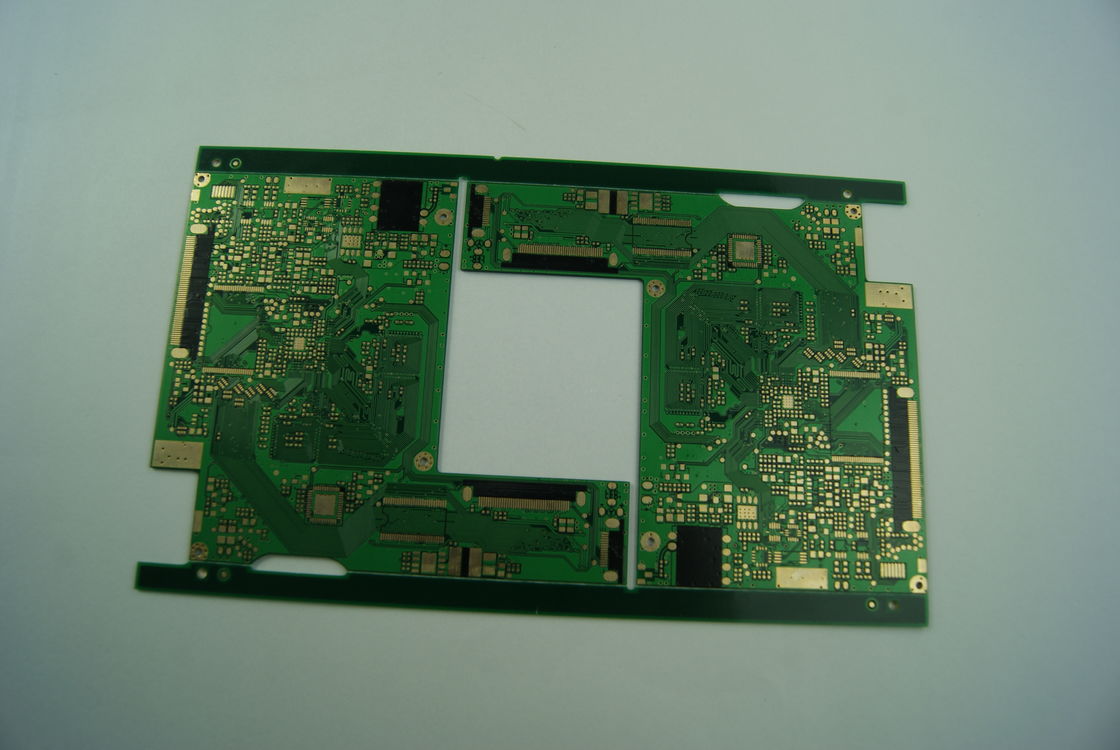

고급 다층 PCB 보드, 표면 실장 기술, 맞춤형 구리, 진공 밀봉 포장
다층 PCB 보드는 현대 전자 제품의 핵심인 정교하고 매우 다재다능한 부품입니다. 복잡하고 고밀도 회로 설계를 충족하도록 설계된 이 제품은 가전 제품부터 산업 제어 시스템에 이르기까지 광범위한 응용 분야에서 필수적인 요소입니다. 최첨단 기능을 갖춘 다층 PCB 보드는 고급 전자 조립의 요구 사항을 충족하도록 설계되어 가장 까다로운 환경에서도 신뢰성과 성능을 보장합니다.
다층 PCB 보드의 가장 주목할 만한 특징 중 하나는 인상적인 두께 범위입니다. 0.2mm의 얇은 두께부터 6.0mm의 견고한 두께까지 제공되는 이 제품은 다양한 설계 사양 및 물리적 제약에 맞게 맞춤 설정할 수 있습니다. 웨어러블 기술을 위한 가볍고 슬림한 프로파일이 필요하든 산업 기계를 위한 더 두껍고 내구성이 뛰어난 보드가 필요하든 이러한 PCB는 혁신과 우수성을 위한 유연성을 제공합니다.
정밀도와 소형화에 있어서 다층 PCB 보드는 실망시키지 않습니다. 0.2mm의 최소 홀 크기로 미세 피치 부품의 통합을 용이하게 하여 설계자가 더 작은 공간에 더 많은 기능을 담을 수 있습니다. 이는 모든 밀리미터가 중요한 컴팩트 장치 개발에 중요하며 전자 소형화의 가능성을 확장하는 데 도움이 됩니다.
복잡한 설계 기능에도 불구하고 다층 PCB 보드는 사전 정의된 크기 제한 없이 제공되어 모든 프로젝트의 고유한 치수에 맞게 조정할 수 있는 사용자 정의 가능한 플랫폼을 제공합니다. 이러한 수준의 사용자 정의는 오늘날 전자 시장의 다양한 요구를 충족하는 데 중요하며 표준 및 맞춤형 솔루션 모두를 만들 수 있습니다.
전도성과 전류 용량 측면에서 이 PCB는 상당한 12OZ의 구리 무게를 자랑합니다. 이 두꺼운 구리 무게는 보드가 더 높은 전류를 처리하고 열 스트레인을 줄이며 비아 및 전도성 경로의 내구성을 향상시킵니다. 이는 고전력 응용 분야 및 열 관리가 전자 조립의 성능과 수명에 중요한 환경에서 사용하기에 이상적입니다.
다층 PCB 보드는 4개에서 22개 레이어까지의 구성으로 제공됩니다. 이 광범위한 스펙트럼은 더 간단한 회로부터 매우 복잡한 시스템에 이르기까지 수많은 복잡성 요구 사항을 수용합니다. 특히 14 레이어 PCB 및 10 레이어 PCB 구성은 업계 전문가들 사이에서 인기 있는 선택입니다. 다층 PCB라고도 하는 이러한 다층 PCB(인쇄 배선 보드)는 향상된 신호 무결성, 감소된 전자기 간섭(EMI) 및 향상된 전압 분배 및 노이즈 감소를 위한 접지 및 전원 평면 통합 기능을 제공합니다.
특히 14 레이어 PCB는 높은 수의 상호 연결 및 특수 임피던스 제어가 필요한 고급 응용 분야에 적합합니다. 성능과 신뢰성을 타협할 수 없는 통신 장비, 고급 컴퓨터 시스템 및 방위 전자 제품에 자주 사용됩니다. 마찬가지로 10 레이어 PCB는 복잡성과 비용 효율성의 균형 잡힌 조합을 제공하여 전문가 수준의 가전 제품, 자동차 시스템 및 복잡한 산업 장치에 적합한 옵션입니다.
결론적으로 다층 PCB 보드는 전자 부품 제조의 발전을 증명합니다. 두께, 홀 크기, 레이어 수 및 구리 무게에 대한 놀라운 옵션 범위를 제공하는 이 제품은 혁신과 적응성의 기둥입니다. 최첨단 기술을 개발하든 기존 설계를 최적화하든 당사의 다층 PCB 보드는 오늘날 경쟁이 치열한 전자 환경을 선도하는 데 필요한 품질, 정밀도 및 성능을 제공합니다.
| 매개변수 | 설명 |
|---|---|
| 두께 | 0.2mm-6.0mm |
| 레이어 수 | 4-22 레이어 |
| 구리 무게 | 12OZ |
| 표면 | HASL, 침지 금, 침지 주석, 침지 은, 금 손가락, OSP |
| 표면 실장 기술 | 예 |
| 포장 | 카톤 박스 포함 진공 포장 |
| 서비스 | 원스톱 서비스 OEM |
| 최대 패널 크기 | 600mm*1200mm |
| 레이어 | 4-22 레이어 |
| 유리 에폭시 | RO4003C+ Tg170 FR-4 |
두께가 0.2mm에서 6.0mm까지 다양하고 최대 패널 크기가 600mm*1200mm에 달하는 인상적인 속성을 갖춘 다층 PCB 보드는 광범위한 응용 분야를 충족하도록 설계되었습니다. 이 보드는 4개에서 22개까지의 레이어로 구성할 수 있어 수많은 사용 시나리오에 다용도로 사용할 수 있습니다. 16 레이어 PCB 또는 기타 다층 구성이든 이러한 PCB는 복잡한 전자 회로의 요구 사항을 충족하도록 설계되었습니다.
이러한 다층 PCB 보드의 주요 응용 분야 중 하나는 통신 산업입니다. 고속 및 안정적인 신호 전송의 필요성으로 인해 16 레이어 PCB의 정밀도가 중요합니다. HASL, 침지 금, 침지 주석, 침지 은, 금 손가락 및 OSP와 같은 표면 마감 옵션을 통해 이러한 PCB는 우수한 연결성과 수명을 보장하며 이는 네트워킹 장비, 서버 및 통신 인프라에 필수적입니다.
16 레이어 PCB를 포함한 다층 PCB 보드의 또 다른 중요한 응용 분야는 의료 산업입니다. 의료 기기에는 엄격한 규정 하에서 안정적으로 작동할 수 있는 컴팩트하고 고밀도의 다층 회로 기판이 필요합니다. 이러한 PCB의 정밀한 레이어링과 견고한 구조는 공간이 제한되고 기능성을 타협할 수 없는 의료 영상 장비, 모니터링 장치 및 고급 보철물에 사용하기에 이상적입니다.
가전 제품 분야에서 다층 PCB 보드는 스마트폰, 태블릿, 노트북과 같은 일상 기기에 사용됩니다. 16 레이어 PCB를 포함한 컴팩트한 크기와 높은 레이어 수는 이러한 장치가 더 작은 폼 팩터에 더 많은 기능을 수용할 수 있도록 합니다. 다양한 표면 마감 옵션은 비용 효율성과 성능 간의 균형을 달성하는 데 도움이 되어 가전 제품이 저렴하면서도 강력한 성능을 유지하도록 합니다.
항공 우주 및 방위 산업도 다층 회로 기판의 이점을 누릴 수 있습니다. 극한의 조건을 견디고 고장 없이 작동할 수 있는 장비의 필요성이 가장 중요합니다. 16 레이어 PCB와 같이 레이어가 많은 다층 PCB 보드의 견고성은 위성 시스템 및 항공 전자 장치를 포함한 임무 중요 응용 분야에 필요한 신뢰성을 제공합니다.
전반적으로 다층 PCB 보드는 레이어 수, 다양한 표면 마감 및 상당한 크기 용량의 범위와 함께 다재다능함은 다양한 산업 분야에서 고급 전자 제품 개발의 초석이 됩니다.
최첨단 시설에서 고유한 사양을 충족하도록 맞춤 설정된 다층 PCB 보드에 대한 포괄적인 제품 사용자 정의 서비스를 제공합니다. 당사의 포장 표준은 카톤 박스 포함 진공 포장을 사용하여 PCB의 안전한 배송을 보장하여 최대한의 주의를 기울입니다.
당사의 표면 처리 옵션은 다양하며 HASL, 침지 금, 침지 주석, 침지 은, 금 손가락 및 OSP를 포함하여 다양한 응용 분야를 충족하고 다층 인쇄 보드의 최적 성능을 보장합니다.
표준 4레이어 PCB 또는 복잡한 10레이어 PCB가 필요하든 당사의 서비스는 4개에서 22개 레이어까지 모든 구성을 충족하여 고급 전자 프로젝트에 필요한 다재다능함을 제공합니다.
당사는 최신 표면 실장 기술을 갖추고 있어 고밀도 다층 PCB에 필수적인 부품 배치에 대한 정밀도와 신뢰성을 보장합니다.
대규모 생산을 수용하기 위해 최대 600mm*1200mm의 최대 패널 크기를 처리할 수 있어 가장 큰 PCB 요구 사항도 최고 품질 표준으로 충족됩니다.
당사의 다층 PCB 보드는 최고의 만족도와 성능을 보장하기 위해 포괄적인 기술 지원 및 서비스 제품군과 함께 제공됩니다. 원활한 통합 및 사용을 용이하게 하기 위해 사양, 설치 가이드 및 유지 보수 절차를 포함한 자세한 제품 문서를 제공합니다.
당사의 전문 기술 지원 팀은 다층 PCB 보드와 관련하여 발생할 수 있는 질문이나 문제에 대해 도움을 드릴 수 있습니다. 보드의 기능과 신뢰성을 극대화하기 위해 설계 최적화, 재료 선택 및 레이어 스택업 권장 사항에 대한 지침을 제공합니다.
또한 운영 문제를 해결하기 위한 문제 해결 지원을 제공합니다. 당사의 서비스에는 PCB가 최적의 성능으로 작동하도록 신호 무결성 분석, 열 관리 평가 및 전력 분배 네트워크 평가가 포함됩니다.
PCB의 수명과 내구성을 보장하기 위해 취급, 보관 및 청소에 대한 모범 사례에 대한 조언을 제공합니다. 당사의 목표는 수명 주기 동안 다층 PCB 보드의 품질을 유지하도록 돕는 것입니다.
추가 지원이 필요한 고객을 위해 현장 지원 및 교육 세션과 같은 추가 서비스를 제공하여 제품에 대한 이해를 높이고 기술 기술을 향상시킵니다.
당사는 제품에 대한 광범위한 지원을 제공하기 위해 노력하지만 당사의 서비스에는 물리적 수리 또는 직접 제조 서비스가 포함되지 않습니다. 그러나 다층 PCB 보드가 기대치를 충족하고 초과하도록 필요한 지침과 정보를 제공하기 위해 최선을 다하고 있습니다.
