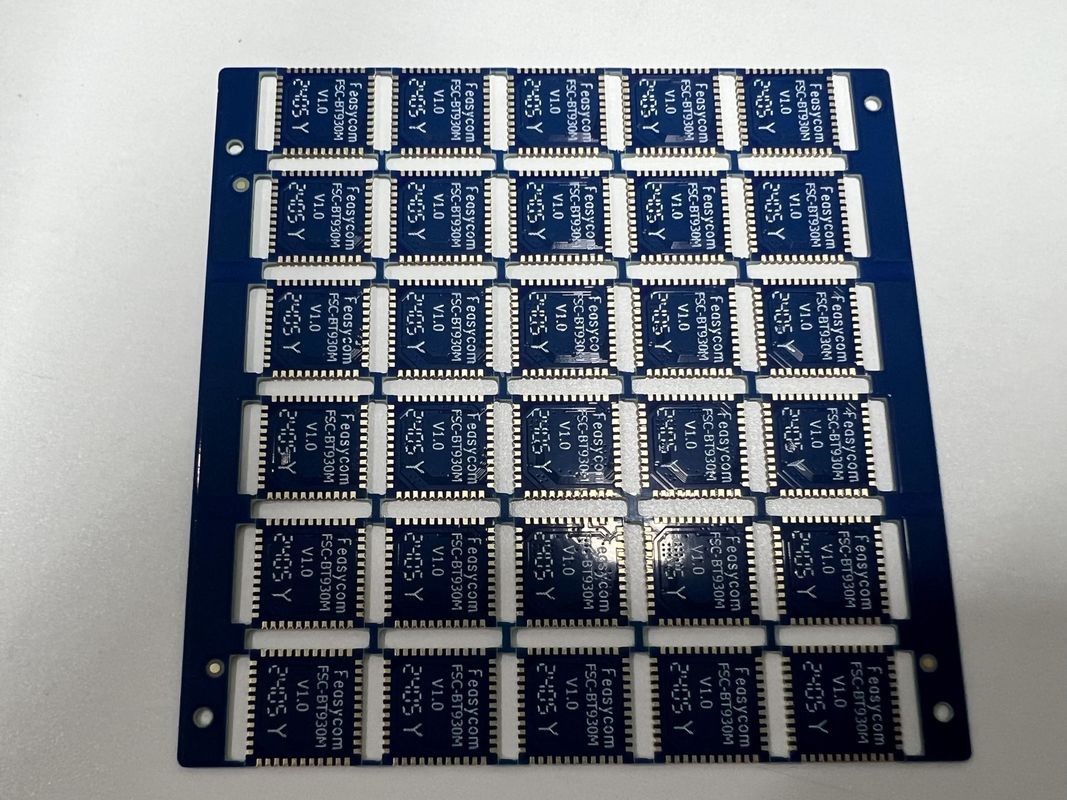

OEM 다층 회로 보드 금 선도자 손가락과 함께 네 면 반 구멍 IC 리드

OEM 다층 회로 보드 금 선도자 손가락과 함께 네 면 반 구멍 IC 리드

OEM 다층 회로 기판

다층 회로판 4면

4면 다층 PCB 보드

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
층수:
4-22개의 층
포장:
판지 상자로 진공 포장
맥스. 패널 사이즈:
600mm*1200mm
표면:
HASL, 침지 금, 침지 주석, 침지 실버, 골드 핑거, OSP
크기:
/
서비스:
원 스톱 서비스 OEM
두께:
0.2mm-6.0mm
구멍 크기:
0.2 밀리미터
강조하다:

OEM 다층 회로 기판

,

다층 회로판 4면

,

4면 다층 PCB 보드

지불 및 배송 조건
제품 설명

고급 다층 PCB 보드, 네 면 반 홀, 금 도금 컨덕터 핑거 IC 리드

제품 설명:

다층 PCB 보드는 다양한 복잡한 전자 시스템의 백본 역할을 하는 고정밀 전자 부품입니다. 이 제품은 컴팩트한 공간에 복잡한 회로를 수용하기 위해 여러 계층이 필요한 보드를 필요로 하는 첨단 산업의 요구를 충족하도록 설계되었습니다. 당사의 다층 PCB 보드는 비교할 수 없는 성능과 신뢰성을 제공하도록 제작된 혁신의 정수입니다. 원스톱 서비스 OEM으로서 설계부터 조립까지 전체 프로세스를 포괄하는 포괄적인 솔루션을 제공하여 고객이 애플리케이션에서 즉시 사용할 수 있는 제품을 받을 수 있도록 합니다.

4~22계층의 보드를 생산할 수 있는 당사의 다층 PCB는 매우 다재다능하며 컴퓨터, 통신, 방위 장비, 의료 기기 등 수많은 애플리케이션에 적합합니다. 다양한 계층 수는 설계 유연성을 높여 단일 보드에 더 많은 기능과 복잡성을 통합할 수 있도록 하면서도 슬림한 프로파일을 유지할 수 있습니다. 이는 고속 신호 전송 및 공간 절약형 구성을 요구하는 최신 장치에 특히 유용합니다.

당사의 다층 PCB 구성에는 고품질 재료와 최첨단 제조 공정이 사용됩니다. 최소 0.2mm의 홀 크기는 정밀 드릴링 기능을 나타내며 매우 미세한 피치의 부품 배치를 가능하게 합니다. 이러한 수준의 정밀도는 현대 전자 장치에 필요한 고밀도 상호 연결을 달성하는 데 필수적입니다. 또한 당사 보드의 구리 두께는 0.5oz에서 6oz까지 다양하며, 애플리케이션의 특정 전류 용량 요구 사항에 따라 선택할 수 있어 최적의 전기적 성능과 열 방출을 보장합니다.

각 다층 회로 기판은 최고 수준의 품질과 성능을 충족하도록 설계되었습니다. 복잡한 설계 프로세스에는 신호 손실과 누화를 최소화하기 위한 신중한 계획 및 레이아웃이 포함되어 최종 제품이 가장 까다로운 조건에서도 일관되게 성능을 발휘하도록 합니다. 숙련된 엔지니어 팀은 임피던스 제어, 열 관리 및 전자기 호환성(EMC)과 같은 요소를 고려하여 고급 CAD 소프트웨어를 사용하여 다층 PCB를 설계합니다.

각 다층 PCB의 무결성을 보장하기 위해 당사는 엄격한 테스트 및 품질 관리 조치를 거칩니다. 여기에는 각 회로가 의도한 대로 작동하는지 확인하는 전기 테스트와 결함이나 결함을 확인하는 물리적 검사가 포함됩니다. 품질에 대한 당사의 약속은 다층 PCB의 내구성과 수명에서 분명하게 나타나며, 신뢰성을 타협할 수 없는 제조업체 및 설계자에게 신뢰할 수 있는 선택이 됩니다.

당사의 OEM 서비스는 각 고객의 고유한 요구 사항을 충족하도록 맞춤화되었습니다. 모든 프로젝트에는 자체 요구 사항 세트가 있다는 것을 이해하고 있으며, 애플리케이션의 특정 요구 사항에 맞는 맞춤형 솔루션을 제공할 수 있습니다. 표준 다층 PCB 또는 고유한 사양을 갖춘 맞춤형 설계 보드가 필요한 경우 당사 팀은 기대치를 뛰어넘는 제품을 제공할 준비가 되어 있습니다. 프로토타이핑부터 대량 생산까지 간소화된 프로세스를 통해 다층 PCB를 적시에 예산 내에서 받을 수 있습니다.

결론적으로 당사의 다층 PCB 보드는 전자 부품 설계 및 제조의 정점을 나타냅니다. 최대 22계층의 보드를 생산할 수 있고 가장 작은 홀을 위한 정밀 드릴링이 가능하며 다양한 구리 두께를 선택할 수 있어 다재다능할 뿐만 아니라 최고 품질의 제품을 제공합니다. 당사의 원스톱 서비스 OEM은 개념부터 완료까지 다층 PCB 생산의 모든 측면을 처리합니다. 오늘날 시장에서 가장 신뢰할 수 있고 효율적이며 고성능의 회로 기판으로 전자 혁신에 동력을 공급하기 위해 당사의 다층 PCB에 투자하십시오.



기능:

  • 제품명: 다층 PCB 보드
  • 계층: 4-22 계층
  • 계층 수: 4-22 계층
  • 구리 무게: 12OZ
  • 서비스: 원스톱 서비스 OEM
  • 최대 패널 크기: 600mm*1200mm
  • 키워드: 다층 PCB
  • 키워드: 18 계층 PCB
  • 키워드: 다층 인쇄 회로 기판


기술 매개변수:

기술 매개변수 사양
크기 /
표면 실장 기술 예
포장 카톤 박스가 있는 진공 포장
계층 수 4-22 계층
계층 4-22 계층
최소 홀 크기 0.2mm
최대 패널 크기 600mm*1200mm
서비스 원스톱 서비스 OEM
구리 두께 0.5oz-6oz
구리 무게 12OZ


애플리케이션:

최대 600mm*1200mm의 인상적인 최대 패널 크기를 갖춘 다층 PCB 보드는 광범위하고 복잡한 다층 회로가 필요한 광범위한 애플리케이션을 충족하도록 설계되었습니다. 유리 에폭시 RO4003C와 Tg170 FR-4 재료의 조합은 보드가 고온 애플리케이션의 엄격함을 견딜 수 있도록 하면서 구조적 무결성과 신뢰성을 유지하도록 합니다. 0.2mm의 섬세한 두께부터 6.0mm의 견고한 두께까지 다양한 두께를 갖춘 이 다층 회로 기판은 다양한 경우와 시나리오의 요구 사항에 맞게 맞춤화할 수 있습니다.

공간이 중요하고 기능성을 타협할 수 없는 소비자 전자 제품 분야에서 10계층 PCB는 스마트폰, 노트북 및 웨어러블 기술과 같은 정교한 장치를 지원하는 데 필요한 복잡성과 상호 연결성을 제공합니다. 표면 실장 기술(SMT)에서 제공하는 정밀도는 부품의 고밀도 통합을 가능하게 하여 사용 가능한 공간을 최대한 활용하면서 성능을 향상시킵니다.

까다로운 환경과 신뢰성이 필요한 산업 애플리케이션도 이러한 다층 회로 기판에 이상적인 시나리오입니다. 중장비, 자동화 시스템 및 제어 장치는 10계층 PCB의 견고성을 활용할 수 있는 몇 가지 예입니다. 원스톱 서비스 OEM 제공은 이러한 PCB를 제조 워크플로에 통합하는 프로세스를 간소화하여 맞춤형 요구 사항이 정밀하고 효율적으로 충족되도록 합니다.

정밀도와 신뢰성이 가장 중요한 의료 기기 분야에서 다층 PCB 보드의 서비스와 기능이 빛을 발합니다. 진단 장비, 모니터링 시스템 및 고급 치료 장치는 생명을 구하는 기능을 제공하기 위해 다층 보드에서 제공하는 복잡한 회로에 의존합니다. OEM 서비스는 각 보드가 의료 산업의 엄격한 규제 표준 및 운영 요구 사항을 충족하도록 맞춤화될 수 있도록 합니다.

마지막으로 빠르게 성장하는 항공 우주 및 방위 분야에서 다층 PCB 보드의 속성은 필수적입니다. 이러한 산업의 장비가 직면한 극한 조건은 강렬한 진동, 온도 변화 및 기타 가혹한 조건을 견딜 수 있는 보드를 필요로 합니다. 10계층 PCB는 이러한 문제를 견딜 수 있도록 설계되어 가장 중요한 순간에 중요 시스템이 작동 무결성을 유지하도록 합니다.

따라서 다층 PCB 보드는 다양한 첨단 산업에서 다재다능하고 필수적인 구성 요소로, 현대 기술의 끊임없이 발전하는 요구 사항을 지원하기 위해 내구성, 정밀도 및 복잡성을 제공합니다.



맞춤화:

18계층 PCB의 복잡한 요구 사항을 충족하도록 특별히 설계된 다층 PCB 보드에 대한 포괄적인 제품 맞춤화 서비스를 제공합니다. 당사 보드는 최신 전자 부품과의 원활한 통합을 보장하는 표면 실장 기술 호환성을 보장합니다.

다층 회로 기판의 품질과 내구성이 중요하다는 것을 이해하고 있으므로 다양한 작동 조건을 견디고 우수한 전도성을 보장하기 위해 상당한 12OZ의 구리 무게를 제공합니다.

당사의 고급 제조 공정을 통해 0.2mm의 최소 홀 크기를 제공하여 정밀하고 컴팩트한 다층 회로 기판 설계를 가능하게 합니다. 이 기능은 고밀도 부품 배치와 최적의 전기적 성능 달성에 중요합니다.

다양한 애플리케이션 요구 사항을 충족하기 위해 당사의 다층 PCB 보드는 HASL, 침지 금, 침지 주석, 침지 은, 금 핑거 및 OSP를 포함한 다양한 표면 마감 옵션을 제공합니다. 각 표면 마감 옵션은 PCB의 성능과 수명을 향상시키도록 맞춤화된 고유한 이점을 제공합니다.

마지막으로 안전한 배송의 중요성을 이해하고 있으므로 각 다층 PCB 보드는 카톤 박스가 있는 진공 포장을 사용하여 신중하게 포장되어 완벽한 상태로 도착하여 애플리케이션에서 즉시 사용할 수 있도록 합니다.



지원 및 서비스:

당사의 다층 PCB 보드는 최고의 고객 만족도와 제품 성능을 보장하도록 설계된 포괄적인 기술 지원 및 서비스를 제공합니다. 당사의 전담 전문가 팀은 제품 사양, 설치, 문제 해결 및 유지 보수에 대한 지원을 제공하여 다층 PCB 보드의 기능과 수명을 최적화합니다.

다층 PCB 보드의 올바른 사용을 용이하게 하기 위해 사용자 설명서 및 설치 가이드를 포함한 자세한 제품 문서를 제공합니다. 당사의 지원 서비스에는 손상을 방지하고 고품질 조립을 보장하기 위한 보드 취급 및 납땜 모범 사례에 대한 지침도 포함됩니다.

기술적인 문제가 발생하는 경우 당사의 반응이 빠른 지원 팀은 문제를 진단하고 해결하기 위한 단계별 지침을 제공할 준비가 되어 있습니다. 다층 PCB 보드의 성능 또는 작동과 관련된 모든 문의는 다운타임을 최소화하고 생산성을 유지하기 위해 신속하고 효과적으로 처리됩니다.

우수성에 대한 당사의 약속은 다층 PCB 보드에 대한 정기적인 업데이트 및 권장 사항을 제공하여 최신 발전 및 개선 사항에 대한 정보를 제공하여 제품 경험을 향상시키는 것으로 확장됩니다. 당사의 전문 서비스 및 기술 지원을 통해 지속적으로 변화하는 요구 사항을 지원하기 위해 노력합니다.
