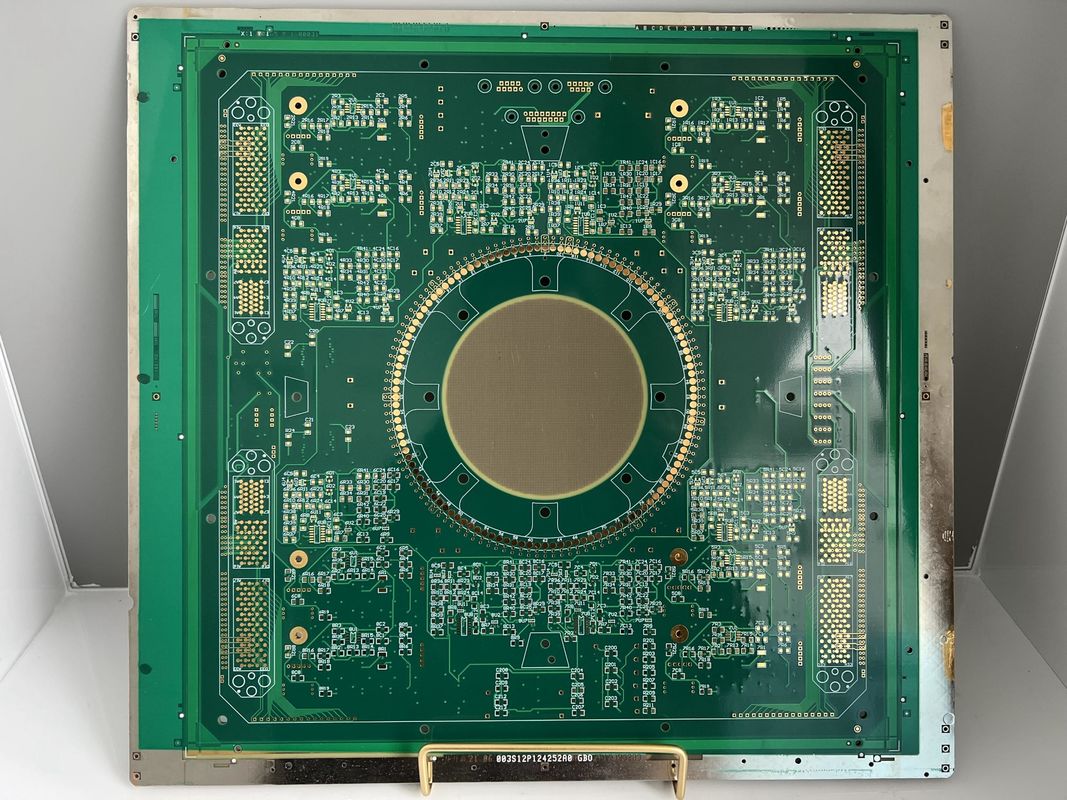

임페던스 제어 PCB 인쇄 회로 보드 0.2mm-6.0mm 두께

임페던스 제어 PCB 인쇄 회로 보드 0.2mm-6.0mm 두께

임페던스 제어 PCB 0.2mm

임페던스 제어 PCB 6.0mm

PCB 인쇄 회로 보드 0.2mm

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
선행 시간:
2-5 일
두께:
0.2mm-6.0mm
실크 스트린 색:
하얗고 검고 노랗습니다
Min. 최소 Finished Hole Size 완성된 구멍 크기:
00.1mm
민. 환형 링:
3mil
용접 마스크 색상:
녹색, 빨간색, 파란색, 검정색, 노란색, 흰색
임피던스 제어:
그래요
구리 중량:
0.5OZ-6OZ
강조하다:

임페던스 제어 PCB 0.2mm

,

임페던스 제어 PCB 6.0mm

,

PCB 인쇄 회로 보드 0.2mm

지불 및 배송 조건
제품 설명

제품 설명:

HDI 애니 레이어 PCB는 최첨단 제조 공정과 견고한 재료를 결합하여 고밀도 상호 연결 보드 시장을 선도하는 제품을 제공하는 인쇄 회로 기판 기술의 정점입니다. 점점 더 작아지는 공간에 더 많은 기능을 요구하는 추세에 맞춰 설계된 이 PCB는 부품의 밀집된 배치와 복잡한 다층 상호 연결 시스템을 요구하는 애플리케이션에 맞춰져 있습니다.

HDI 애니 레이어 PCB의 핵심은 뛰어난 유전 특성, 기계적 내구성 및 난연성으로 인해 선호되는 유명한 FR-4 재료입니다. 이 재료는 PCB가 고성능 전자 장치에서 일반적인 열 및 기계적 스트레스를 견딜 수 있도록 보장합니다. FR-4 재료의 사용은 고밀도 배선 보드에 대한 일관되고 안정적인 기반을 제공하여 회로의 정밀도와 다양한 작동 환경에서의 장기적인 안정성을 가능하게 합니다.

이 PCB의 레이어 수는 모든 레이어 구성에 맞게 조정할 수 있어 다양한 애플리케이션에 대해 매우 다재다능합니다. 몇 개의 레이어가 필요한 간단한 장치든 여러 레이어가 필요한 복잡한 시스템이든 HDI 애니 레이어 PCB는 특정 설계 요구 사항을 충족하도록 맞춤 설정할 수 있습니다. 이러한 유연성은 다층 상호 연결 시스템을 지원하는 데 필수적이며 레이어 수가 증가하더라도 신호 무결성을 유지하도록 보장합니다.

전자 부품의 소형화로 인해 더 작은 비아 크기의 필요성이 중요해졌습니다. HDI 애니 레이어 PCB는 최소 0.1mm의 완성된 홀 크기를 제공하여 이러한 요구 사항을 충족합니다. 이러한 정밀도는 현대 전자 제품에 필요한 고밀도 상호 연결 보드를 만드는 데 필수적인 마이크로비아를 통합할 수 있도록 합니다. 이러한 작은 홀 크기는 고품질 PCB 설계의 특징인 매우 조밀하고 미세한 피치의 회로 구성을 가능하게 합니다.

미학과 기능성 측면에서 HDI 애니 레이어 PCB는 흰색, 검은색, 노란색의 실크스크린 색상을 제공합니다. 이러한 옵션은 깔끔하고 전문적인 모양을 제공할 뿐만 아니라 선택한 실크스크린 색상의 대비에 대해 부품 지정자 및 테스트 포인트와 같은 표시가 명확하게 보이도록 합니다. 여러 색상을 사용할 수 있어 장치의 시각적 요구 사항 또는 브랜드 선호도에 따라 맞춤 설정할 수 있습니다.

품질 보증은 HDI 애니 레이어 PCB 제품의 중요한 구성 요소이며, 이를 위해 각 보드는 엄격한 테스트를 거칩니다. 플라잉 프로브 테스트는 프로토타이핑 및 소량 주문에 사용되며, 전용 테스트 픽스처 없이 제조 결함을 감지하는 빠르고 효율적인 방법을 제공합니다. 대량 주문의 경우 E-테스트 또는 전기 테스트를 사용하여 각 회로가 완전하고 단선 또는 개방이 없는지 확인합니다. 이러한 테스트 프로토콜은 전자 산업의 까다로운 표준을 충족하는 고밀도 상호 연결 보드를 제공하는 데 필수적입니다.

요약하자면, HDI 애니 레이어 PCB는 전자 부품 분야의 기술적 경이로움입니다. FR-4 재료의 견고함, 모든 레이어 구성의 다재다능함, 최소 0.1mm의 완성된 홀 크기의 정밀도, 흰색, 검은색, 노란색 실크스크린 옵션의 명확성을 갖춘 이 PCB는 전자 분야의 혁신을 주도할 준비가 되어 있습니다. 플라잉 프로브 테스트 및 E-테스트의 포괄적인 테스트 절차는 고밀도 배선 보드의 신뢰성과 품질을 더욱 보장하여 성능이나 품질을 타협하지 않는 다층 상호 연결 시스템을 찾는 설계자 및 엔지니어에게 이상적인 선택입니다.



기능:

  • 제품명: HDI 애니 레이어 PCB
  • 재질: FR-4
  • 최소 홀 크기: 0.1mm
  • 레이어 수: 모든 레이어
  • 실크스크린 색상: 흰색, 검은색, 노란색
  • 임피던스 제어: 예
  • 고밀도 조립 시스템
  • 다층 상호 연결 시스템
  • 고밀도 집적 회로 상호 연결 보드


기술 매개변수:

속성 사양
최소 애뉼러 링 3mil
최소 완성 홀 크기 0.1mm
최소 홀 크기 0.1mm
리드 타임 2-5일
표면 마감 HASL, ENIG, 침지 은, OSP
테스트 플라잉 프로브 테스트, E-테스트
솔더 마스크 색상 녹색, 빨간색, 파란색, 검은색, 노란색, 흰색
임피던스 제어
실크스크린 색상 흰색, 검은색, 노란색
재질 FR-4


애플리케이션:

HDI(고밀도 집적 회로) 애니 레이어 PCB는 고급 전자 애플리케이션을 위해 설계된 최첨단 다층 고밀도 인쇄 회로 기판입니다. 이 PCB는 흰색, 검은색, 노란색을 포함한 다양한 실크스크린 색상을 자랑하며, 부품 라벨링 및 식별을 위한 고대비 배경을 제공하여 기술자의 조립 및 유지 보수를 용이하게 합니다. 최소 3mil/3mil의 라인 폭/간격으로 이 보드는 매우 미세한 트레이스를 지원할 수 있으며, 현대 전자 장치에 필요한 점점 더 컴팩트한 레이아웃을 수용합니다.

이 HDI 애니 레이어 PCB는 스마트폰, 태블릿 및 연결성과 기능을 희생하지 않으면서 얇은 폼 팩터를 요구하는 기타 휴대용 전자 장치와 같이 다층 상호 연결 시스템이 성능에 중요한 시나리오에 이상적입니다. 0.2mm에서 6.0mm까지의 두께 범위는 초박형 장치부터 추가 레이어와 기능이 필요한 보다 견고한 시스템에 이르기까지 다양한 제품 애플리케이션에 유연성을 제공합니다.

최소 0.1mm의 홀 크기를 갖춘 HDI 애니 레이어 PCB는 항공 우주, 의료 기기 및 자동차 전자 제품과 같이 공간이 중요하고 성능이 필수적인 산업에 필수적인 최신 세대의 마이크로 부품 및 고핀 수 칩을 지원할 수 있습니다. 더 작은 비아는 또한 보드의 전반적인 신뢰성과 신호 무결성에 기여하며, 이는 고속 데이터 전송 및 정밀 계측과 같은 애플리케이션에 매우 중요합니다.

이 고밀도 상호 연결 보드에는 품질과 신뢰성이 가장 중요합니다. 테스트는 엄격하며 플라잉 프로브 테스트와 E-테스트 방법을 모두 사용하여 각 보드가 의도된 애플리케이션에 필요한 까다로운 표준을 충족하도록 합니다. 이를 통해 이러한 PCB가 소비자 전자 제품, 방위 하드웨어 또는 통신 인프라에 사용되든 적용되는 조건에서 안정적으로 작동하도록 보장합니다.

요약하자면, HDI 애니 레이어 PCB 제품은 고밀도 상호 연결 보드를 요구하는 광범위한 애플리케이션을 위한 다재다능하고 견고한 솔루션입니다. 특히 공간 최적화, 전기적 성능 및 신뢰성이 필수적인 산업에 적합합니다. 사용자 정의 가능한 실크스크린 색상, 정밀한 제조 공차 및 철저한 테스트 프로토콜은 다양한 분야의 엔지니어 및 설계자에게 선호되는 선택입니다.



맞춤 설정:

당사의 HDI 애니 레이어 PCB는 고급 전자 애플리케이션의 요구 사항을 충족하기 위해 탁월한 맞춤 설정을 제공합니다. 모든 레이어 상호 연결 보드에 대해 모든 레이어 수를 선택하여 고밀도 배선 보드 설계에 대한 최대 유연성과 밀도를 보장합니다.

녹색, 빨간색, 파란색, 검은색, 노란색, 흰색을 포함한 다양한 솔더 마스크 색상으로 PCB의 모양과 기능을 사용자 정의하여 미니어처 상호 연결 시스템의 미적 감각과 요구 사항에 맞추십시오.

HASL, ENIG, 침지 은, OSP를 포함한 표면 마감 옵션으로 제품의 성능과 수명을 향상시키십시오. 각 옵션은 특정 요구 사항을 충족하기 위해 다른 이점을 제공합니다.

임피던스 제어를 통해 모든 레이어 PCB 내의 가장 복잡한 회로에 대한 신호 무결성과 전기적 성능을 보장합니다.

당사의 표준 재료 옵션은 FR-4로, 신뢰할 수 있는 전기 절연 및 기계적 강도로 알려져 있으며, 안정적이고 견고한 모든 레이어 상호 연결 보드를 만드는 데 이상적입니다.



지원 및 서비스:

HDI 애니 레이어 PCB에 대한 제품 기술 지원 및 서비스는 모든 고객이 제품을 최대한 활용할 수 있도록 설계되었습니다. 당사의 포괄적인 지원에는 기술 지침, 문제 해결 지원 및 제품 최적화 권장 사항을 제공하기 위한 서비스 모음에 대한 액세스가 포함됩니다.

HDI 애니 레이어 PCB에 대한 기술 지원 서비스는 다음과 같습니다:

- 사양, 설치, 작동 및 유지 보수를 포함하여 제품의 모든 측면을 다루는 자세한 문서 및 매뉴얼.

- 일반적인 질문에 대한 빠른 답변과 다양한 주제에 대한 심층 정보를 제공하는 FAQ, 지식 기반 및 기술 기사와 같은 온라인 리소스.

- HDI 애니 레이어 PCB의 특정 애플리케이션에 대한 보다 복잡한 문제 또는 문의를 지원할 수 있는 숙련된 엔지니어로 구성된 전담 지원 팀. 이 팀은 제품이 사용 사례에서 최적으로 작동하도록 전문적인 조언과 실용적인 솔루션을 제공하도록 교육받았습니다.

- 최신 산업 표준 및 혁신을 기반으로 한 성능 개선을 위한 설계 검토, 제품 통합 컨설팅 및 권장 사항과 같은 고급 서비스.

광범위한 지원 및 서비스를 제공하기 위해 노력하지만 실제 제공되는 서비스는 지역 및 서비스 계약의 특정 조건에 따라 다를 수 있습니다. 추가 지원을 받거나 지원 서비스에 액세스하려면 공식 지원 포털을 참조하거나 적절한 영업 시간 내에 고객 서비스에 문의하십시오.
