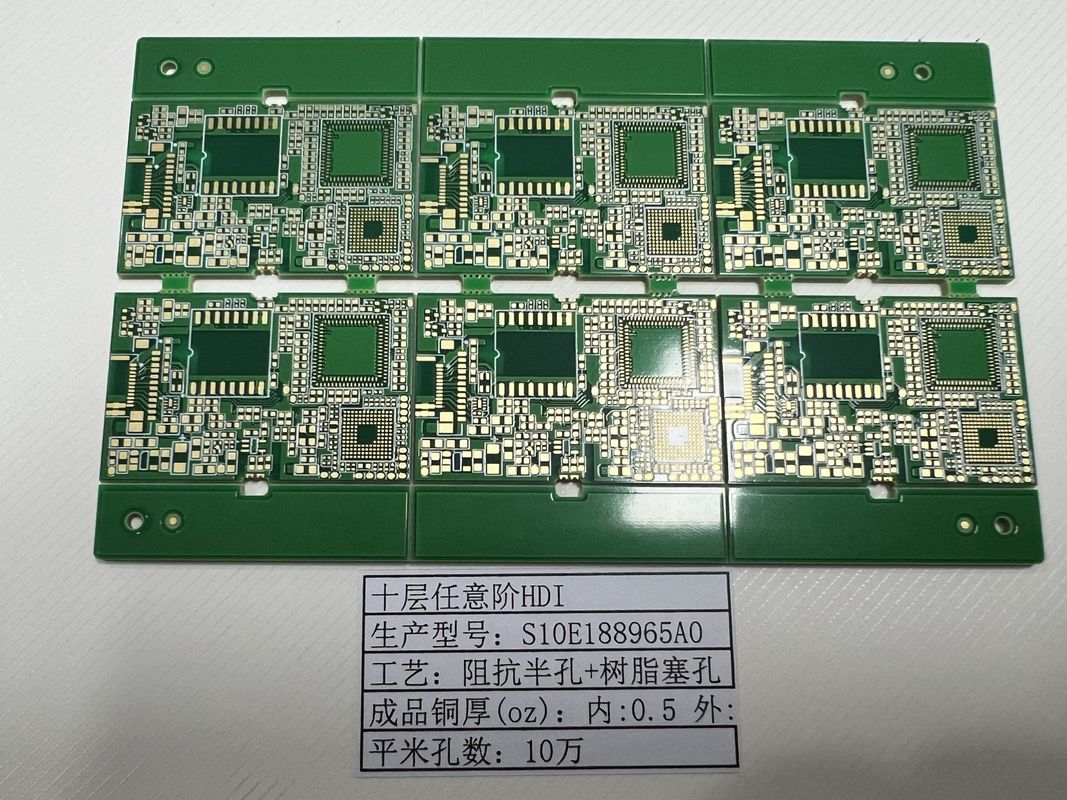

임페던스 제어 FR-4 HDI PCB 흰색/검은색/노색 실크 스크린 3mil 라인

제품 설명:

HDI (High Density Interconnect) 임의의 레이어 PCB는 첨단 회로 보드 기술의 정점을 나타냅니다.가장 까다로운 전자 애플리케이션을 위해 복잡한 다층 고밀도 인쇄 회로 보드 디자인을 구현하는이 PCB는 소형의 상호 연결 시스템에서 높은 구성 요소 밀도를 수용하기 위해 세심하게 제작되어 광범위한 산업에 뛰어난 성능과 신뢰성을 제공합니다.항공우주 분야를 포함하여, 의료, 통신 및 소비자 전자제품.

HDI Any Layer PCB의 핵심은 역량 조절에 대한 비교할 수 없는 능력입니다. 이 중요한 특징은 전면적으로 신호의 안정성을 보장합니다.높은 속도와 높은 주파수 회로에서 중요한 측면입니다. 정확한 임피던스 매칭이 가장 중요합니다.흔적의 저항에 대한 엄격한 허용을 유지함으로써 이러한 PCB는 일관된 전기 성능을 보장합니다.특히 데이터 전송 속도가 필수적인 정교한 전자 장치에서 매우 중요합니다..

각 HDI Any Layer PCB의 최고 품질과 신뢰성을 보장하기 위해 엄격한 테스트 프로토콜이 있습니다.모든 PCB는 잠재적인 결함이 있는지에 대해 세심하게 검사됩니다.플라잉 프로브 테스트는 회로 테스트의 일종으로, 전기가 전기가 필요없이 PCB를 테스트하기 위해 프로브를 사용하여 유연하고 정확한 테스트 솔루션을 제공합니다.다른 한편으로, E-테스트, 또는 전기 테스트, PCB의 기능을 손상시킬 수 있는 개방 또는 단축을 확인하기 위해 수행됩니다.

얇은 0.2mm에서 튼튼한 6.0mm까지의 다재다능한 두께 범위로 HDI Any Layer PCB는 모든 애플리케이션의 요구 사항에 맞게 맞출 수 있습니다.콤팩트 장치에 가늘한 프로파일을 요구하는지 또는 더 무거운 구성 요소에 대한 더 높은 내구성 및 지원을 위해 두꺼운 보드를 요구하는지 여부이 적응력은 설계자가 성능이나 구조적 무결성을 손상시키지 않고 특정 사용 사례에 대한 PCB를 최적화 할 수있는 유연성을 보장합니다.

이 PCB의 구리 무게는 0.5oz에서 6oz 사이로 사용자 정의 할 수 있으며, 현재 운반 용량과 열 관리를 정밀하게 조정 할 수 있습니다. This flexibility in copper weight is essential for accommodating different power requirements and ensures that the multilayer high-density printed circuit board can handle the electrical demands of today's high-performance components.

표면 완공에 관해서는 HDI Any Layer PCB는 다양한 옵션을 제공합니다. HASL (Hot Air Solder Leveling) 는 두껍고 견고한 코팅을 제공하는 널리 사용되는 완공입니다.물결 용접에 적합합니다.ENIG (Electroless Nickel Immersion Gold) 는 탁월한 표면 평면성을 제공하며 특히 얇은 피치 구성 요소에 적합하며 신뢰할 수있는 용접 결합을 보장합니다.몰입 은 평평 한 표면 및 좋은 soldability 제공, OSP (Organic Solderability Preservatives) 는 저장 및 용접 과정 전에 산화로부터 구리 표면을 보존하는 깨끗하고 환경 친화적인 옵션을 제공합니다.

각 HDI Any Layer PCB는 엔지니어링의 기적이며, 미니어처의 상호 연결 시스템의 세련을 갖춘 다층 고밀도 인쇄 회로 보드를 제공합니다.임피던스 제어와 같은 고급 기능의 조합, 포괄적 인 테스트, 사용자 정의 두께와 구리 무게와 함께 고품질의 표면 마무리 선택,이 PCB를 가장 좋은 PCB만 사용할 수 있는 애플리케이션에 선호하는 선택으로 만듭니다.이러한 특성을 통합함으로써 HDI AnyLayer PCB는 전자 설계에서 가능한 한 더 작고 더 빠른그리고 더 강력한 전자 장치.

특징:

• 제품명: HDI 모든 층 PCB
• 고밀도 인터 커넥트 보드
• 높은 밀도 모든 계층을 연결
• 시험: 비행 탐사 시험, E-시험
• 마감된 구멍 크기: 0.1mm
• 최소 구멍 크기: 0.1mm
• 재료: FR-4
• 반지 반지: 3밀리
• 고밀도 상호 연결

기술 매개 변수:

응용 프로그램:

고밀도 상호 연결 (HDI) 임의의 레이어 PCB는 다양한 복잡한 전자 응용 프로그램에 대한 다재다능한 솔루션을 제공하여 인쇄 회로 보드 (PCB) 기술의 최첨단 수준입니다.3mm/3mm의 최소선 너비/차간과 같은 특성을 갖춘모든 계층 수를 계산할 수 있고, 0.2mm에서 6.0mm까지 두께가 있고, 최소 구멍 크기가 0.1mm까지 있고, 정확한 임피던스 제어도 가능합니다.HDI Any Layer PCB는 현대 고밀도 조립 시스템에 이상적입니다..

이러한 고급 고밀도 상호 연결 보드는 모바일 장치, 스마트 폰 및 태블릿과 같은 공간과 무게가 프리미엄 인 경우와 시나리오에 특히 적합합니다.모든 계층 수를 지원할 수 있는 능력으로 콤팩트한 공간 내에서 수많은 연결이 필요한 다기능 장치에 적합합니다.작은 기능 크기와 높은 레이어 수로 단일 보드에 더 많은 기능을 통합 할 수 있으며, 더 얇고 가벼운 제품으로 성능이 향상됩니다.

의료기기 분야에서 HDI Any Layer PCB는 환자 안전에 중요한 신뢰성과 정밀성을 제공합니다.그리고 첨단 수술 장비는 HDI 기술이 제공하는 고밀도 조립 시스템에 의존하여 가장 까다로운 응용 프로그램에서도 정확하고 일관된 성능을 보장합니다..

항공 우주 및 군사 응용 분야 또한 HDI Any Layer 기술에서 이익을 얻습니다. 이러한 분야의 장비는 기능성을 유지하면서 극단적인 조건에 견딜 수있는 PCB를 필요로합니다.지정된 두께 범위에서 제공하는 견고성, 임피던스 제어의 정확성과 결합하여 이러한 HDI 보드는 신뢰성이 협상이 불가능한 항공 전자, 위성 시스템 및 군사 통신 장치에서 사용할 수 있습니다.

또한 자동차 산업에서 HDI Any Layer PCB는 고속 신호를 처리하고 고급 운전자 보조 시스템 (ADAS) 을 지원하는 능력으로 인해 점점 더 많이 사용됩니다.이 고밀도 상호 연결 보드의 컴팩트 크기와 가벼운 성격은 공간이 제한되어 효율성이 가장 중요한 현대 차량에 매우 중요합니다..

마지막으로, 컴퓨팅 및 데이터 저장 부문은 서버, 고성능 컴퓨터 및 저장 장치의 응용을 통해 HDI Any Layer PCB의 이점을 얻습니다.우수한 전기 성능과 높은 상호 연결 밀도는 더 빠른 처리 속도와 더 큰 데이터 대역폭에 대한 점점 증가하는 요구를 충족시킬 수 있습니다..

결론적으로, HDI AnyLayer PCB의 다재다능성은 전자 제품 발전에 필수적입니다. 소비자 전자제품, 의료 장비,항공우주 및 국방, 자동차, 또는 컴퓨팅, 고밀도 상호 연결 모든 계층 PCB는 다음 세대의 고밀도 조립 시스템의 기초를 제공합니다.

사용자 정의:

우리의 고밀도 인터커넥트 (HDI) 임의의 레이어 PCB는 고급 전자 응용 프로그램의 요구를 충족시키기 위해 프리미엄 제품 사용자 정의 서비스를 제공합니다.우리의 고밀도 배선 보드는 복잡한 레이아웃과 고 구성 요소 밀도를 지원하도록 설계되었습니다..

우리의 HDI Any Layer PCB의 레이어 수는 완전히 사용자 정의 가능하며, 고밀도 인터 커넥트 기술에 필수적인 디자인과 기능에 대한 유연성을 제공합니다.고객은 특정 애플리케이션에 필요한 정확한 계층 수를 지정할 수 있습니다..

품질 보장은 최우선 과제이며, 우리는 우리의 HDI PCB의 신뢰성과 성능을 보장하기 위해 비행 탐사 시험과 E 테스트 방법을 모두 사용하여 철저한 테스트를 수행합니다.

내구성 있는 FR-4 소재로 제작된 우리 PCB는 내구성이 뛰어나고 복잡한 전자 장치의 고도에도 견딜 수 있습니다.FR-4 재료는 당신의 HDI 응용 프로그램에 대한 우수한 전기 단열 및 안정성을 제공합니다.

사용자 정의는 미적 선호도까지 확장되며, 제품 디자인이나 브랜드 요구 사항에 맞게 흰색, 검은색 또는 노란색의 실크스크린 색상 옵션이 있습니다.우리의 고밀도 상호 연결 모든 계층 PCB는 기능뿐만 아니라 시각적으로 귀하의 사양에 맞게 조정됩니다.

지원 및 서비스:

우리의 HDI (High Density Interconnect) Any Layer PCB는 까다로운 애플리케이션에 뛰어난 성능과 신뢰성을 제공하기 위해 설계되었습니다.우리는 당신의 필요에 맞게 완벽한 기술 지원과 서비스를 제공합니다.우리의 지원은 디자인 고려, 재료 선택, 그리고 HDI PCB의 성능을 최적화하기 위한 스택-업 추천에 대한 도움을 포함합니다.

우리는 또한 고품질의 신호 무결성과 장기적인 신뢰성을 보장하기 위해 레이아웃, 라우팅 및 열 관리에 대한 자세한 지침을 제공합니다.우리의 기술 팀은 우리의 HDI 어떤 레이어 PCB의 사용과 관련된 모든 과제와 함께 지원 할 수 있습니다, 제조 프로세스의 문제 해결 및 최적화.

기술적인 질문이나 문제에 대해서는 전문적인 조언과 해결책을 제공하기 위해 우리의 전담 지원 팀이 준비되어 있습니다.우리는 우리의 HDI 모든 레이어 PCB를 당신의 프로젝트에 원활하게 통합하는 데 필요한 지원을 제공하기 위해 최선을 다하고 있습니다., 최적의 기능과 성능을 보장합니다.

우리의 서비스에는 지속적인 제품 업데이트와 추천이 포함되어 있습니다. 따라서 HDI 기술의 최신 발전에 대해 항상 알 수 있습니다.우리는 지속적인 개선과 고객 만족에 헌신합니다., 우리는 우리의 HDI AnyLayer PCB의 가치와 효과를 향상시키는 서비스를 제공하기 위해 노력합니다.
