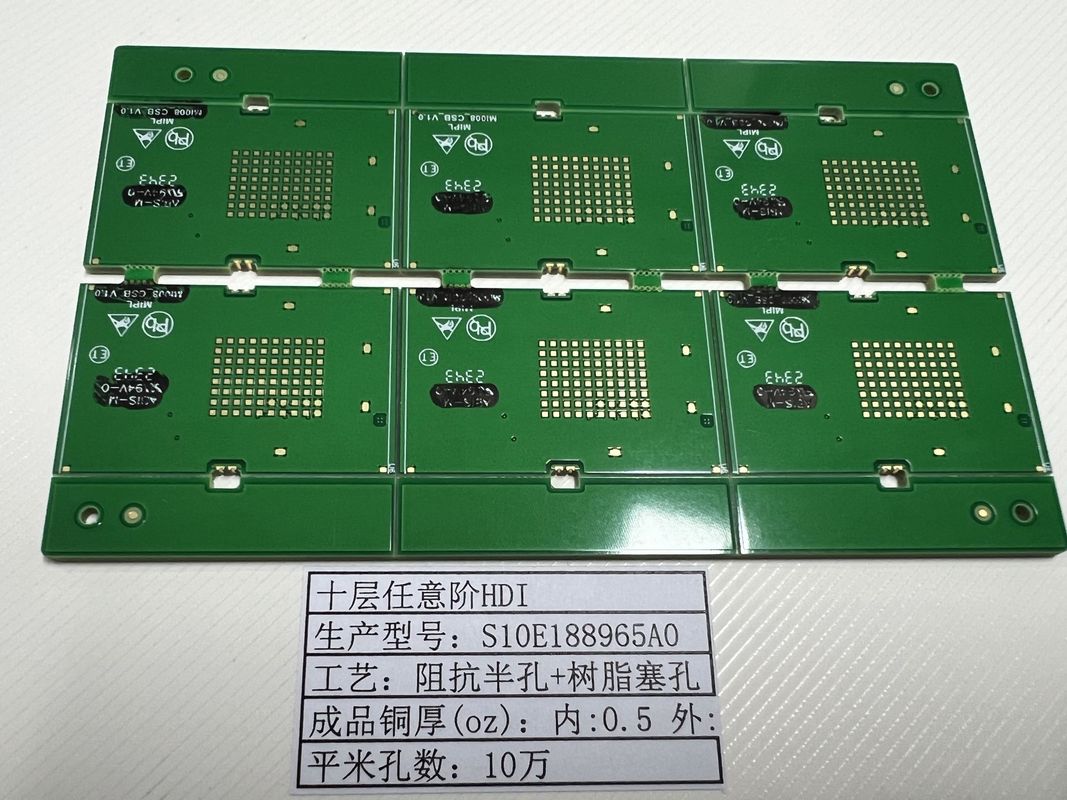

화이트/블랙/옐로우 실크스크린 HDI PCB 임피던스 제어 FR-4 3mil 최소. 환형 링
HDI 애니 레이어 PCB는 인쇄 회로 기판 엔지니어링의 정점을 대표하며, 복잡하고 고성능의 전자 애플리케이션을 지원하기 위해 최첨단 기술을 통합합니다. 이 보드는 애니 레이어 상호 연결 구조를 특징으로 하며, 이는 PCB의 모든 레이어 간에 전도성 연결을 가능하게 하여 보다 유연한 설계를 지원합니다. 이 설계는 공간 최적화 및 신호 무결성이 가장 중요한 오늘날의 컴팩트하고 고속 전자 장치에 필수적입니다.
당사의 고밀도 상호 연결 보드(HDI 보드)는 "애니 레이어"로 적절하게 설명되는 인상적인 레이어 수 유연성을 특징으로 합니다. 이는 당사의 제조 공정이 복잡한 전자 회로의 특정 요구 사항을 충족하도록 맞춤화된 다양한 레이어를 가진 PCB를 처리할 수 있음을 의미합니다. 간단한 4레이어 보드가 필요하든 정교한 10레이어 설계가 필요하든 당사의 HDI 애니 레이어 PCB는 귀하의 요구에 맞게 맞춤 설정할 수 있습니다.
HDI 애니 레이어 PCB의 가장 눈에 띄는 특징 중 하나는 3mil(0.0762mm)의 최소 환형 링 크기입니다. 이 초미세 기능은 보드에 더 많은 패드를 배치할 수 있도록 하여 부품 배치 밀도를 크게 증가시킵니다. 환형 링의 크기를 줄임으로써 설계자는 절약된 공간을 활용하여 더 작은 영역에 더 많은 기능을 집적할 수 있으므로 이러한 PCB는 현대의 소형화된 전자 장치에 이상적입니다.
당사의 HDI 애니 레이어 PCB 생산에 사용되는 기본 재료는 업계 표준인 FR-4입니다. 우수한 전기 절연 및 내열성으로 알려진 FR-4는 다양한 전자 애플리케이션에 대한 내구성과 신뢰성을 보장하는 복합 재료입니다. 업계에서의 광범위한 사용 및 수용은 고밀도 상호 연결 애니 레이어 PCB의 프로토타이핑 및 대량 생산 모두에 이상적인 재료 선택입니다.
정밀도 측면에서 당사의 HDI 애니 레이어 PCB는 최소 0.1mm의 홀 크기를 자랑하며, 이는 미세 피치 부품의 포함을 지원하고 고밀도 부품 배치를 가능하게 합니다. 이 기능은 좁은 공간 내에서 많은 수의 상호 연결이 필요한 애플리케이션에 특히 중요합니다. 이러한 정밀도를 통해 이러한 PCB는 고속 회로의 성능을 향상시키는 데 필수적인 마이크로 비아 및 매립 비아를 포함한 고급 기술을 지원할 수 있습니다.
이러한 고밀도 상호 연결 애니 레이어 PCB의 생산 리드 타임은 2~5일로 매우 빠릅니다. 이 빠른 처리 시간은 프로젝트가 불필요한 지연 없이 계속 진행되도록 보장하여 촉박한 마감일을 맞추고 제품을 더 빨리 시장에 출시할 수 있도록 도와줍니다. 우리는 경쟁이 치열한 전자 산업에서 시장 출시 시간의 중요성을 이해하고 있으며, PCB 품질을 저하시키지 않으면서 가능한 가장 빠른 서비스를 제공하기 위해 노력합니다.
결론적으로, HDI 애니 레이어 PCB는 고밀도, 고신뢰성, 고성능 인쇄 회로 기판을 찾는 사람들에게 완벽한 솔루션입니다. 유연한 레이어 수, 최소 환형 링 크기, 내구성 있는 FR-4 재료 및 정밀 드릴링 기능을 갖춘 이러한 PCB는 PCB 기술의 선두에 서 있습니다. 정교한 소비자 전자 제품, 복잡한 의료 기기 또는 중요한 항공 우주 부품을 개발하든 당사의 HDI 애니 레이어 PCB는 애플리케이션의 엄격한 요구 사항을 충족하도록 설계되어 모든 시나리오에서 제품이 최상의 성능을 발휘하도록 보장합니다.
| 기술 매개변수 | 사양 |
|---|---|
| 최소 홀 크기 | 0.1mm |
| 최소 라인 폭/간격 | 3mil/3mil |
| 테스트 | 플라잉 프로브 테스트, E-테스트 |
| 재료 | FR-4 |
| 두께 | 0.2mm-6.0mm |
| 구리 무게 | 0.5oz-6oz |
| 표면 마감 | HASL, ENIG, 침지 은, OSP |
| 리드 타임 | 2-5일 |
| 임피던스 제어 | 예 |
| 최소 환형 링 | 3mil |
HDI(고밀도 상호 연결) 애니 레이어 PCB는 현대 인쇄 회로 기판 기술의 선두에 있으며, 수많은 응용 분야에 대해 비교할 수 없는 유연성과 성능을 제공합니다. 모든 레이어를 상호 연결할 수 있는 기능으로 인해 공간이 부족하고 고밀도 배선 보드가 필수적인 시나리오에 이상적인 선택입니다.
이러한 PCB는 3mil/3mil의 최소 라인 폭과 간격을 자랑하며, 고급 전자 장치의 고정밀 요구 사항에 적합합니다. 0.1mm의 미세한 완성 홀 크기는 가장 복잡한 부품도 수용할 수 있도록 하여 이러한 보드를 신뢰성과 정확성이 가장 중요한 의료, 항공 우주 및 통신 산업의 응용 분야에 완벽하게 만듭니다.
2~5일의 빠른 리드 타임으로 HDI 애니 레이어 PCB는 신속한 프로토타이핑 및 긴급 프로젝트에 탁월합니다. 전자 제품 제조업체는 경쟁 시장에서 앞서 나가기 위해 신속한 처리 시간을 활용할 수 있으며, 특히 신속한 반복 및 테스트가 필요한 최첨단 제품을 개발할 때 더욱 그렇습니다.
애니 레이어 상호 연결 보드는 디자인 미학에 있어서도 다재다능하며, 흰색, 검은색, 노란색의 실크스크린 색상을 제공하여 장치의 나머지 부분과 일치하거나 대비를 이룹니다. 이 기능은 브랜딩 및 시각적 디자인이 제품 차별화의 핵심인 소비자 전자 제품에 특히 유용합니다.
또한 이러한 PCB는 스마트폰, 태블릿, 노트북과 같은 복잡한 장치에서 사용되며, 고밀도 배선 보드를 통해 더 작은 공간에 더 많은 기능을 구현할 수 있습니다. 이 기술은 상호 연결성과 소형화가 중요한 사물 인터넷(IoT) 장치에서도 점점 더 중요해지고 있습니다. 또한 방위 및 자동차 산업에서는 견고성과 열악한 환경을 견딜 수 있는 능력 때문에 이러한 PCB를 사용합니다.
요약하자면, HDI 애니 레이어 PCB는 고밀도 배선, 뛰어난 성능 및 신뢰성을 요구하는 모든 응용 분야에 이상적입니다. 신속한 프로토타이핑이든 대량 생산이든, 고급 기능은 다양한 산업 분야의 정교한 전자 장치의 개발 및 배포를 위한 훌륭한 기반을 제공합니다.
당사의 고밀도 집적 회로 상호 연결 보드(HDI)는 새로운 시대의 전자 장치를 위한 고급 기능을 제공합니다. 고밀도 상호 연결 애니 레이어(HDI 애니 레이어) PCB는 복잡하고 컴팩트한 설계를 충족하도록 맞춤 설정할 수 있습니다.
0.1mm의 최소 홀 크기를 통해 당사의 애니 레이어 상호 연결 보드는 고밀도 부품 배치를 위한 정확하고 신뢰할 수 있는 상호 연결을 제공합니다. 임피던스 제어는 모든 고속 애플리케이션의 신호 무결성을 보장하는 표준 기능입니다.
다양한 솔더 마스크 색상으로 HDI 애니 레이어 PCB의 모양과 기능을 맞춤 설정하십시오. 녹색, 빨간색, 파란색, 검은색, 노란색 또는 흰색 중에서 선택하여 프로젝트의 고유한 미학 또는 코딩 요구 사항에 맞추십시오.
최소 완성 홀 크기는 0.1mm로 인상적이며, 미세 피치 부품 배치를 허용하고 우수한 전기적 성능을 보장합니다.
회로 기판의 내구성과 성능을 향상시키기 위해 다양한 표면 마감 중에서 선택하십시오. 비용 효율적인 옵션인 HASL, 우수한 표면 평탄도를 위한 ENIG, 우수한 납땜성을 위한 침지 은 또는 무연 솔루션인 OSP를 선택하십시오.
당사의 HDI(고밀도 상호 연결) 애니 레이어 PCB는 고성능 및 신뢰성을 위해 설계되었으며 고급 전자 애플리케이션의 요구를 충족합니다. 당사 제품을 최대한 활용할 수 있도록 다음과 같은 포괄적인 기술 지원 및 서비스를 제공합니다.
제품 상담 – 당사의 전문가 팀은 특정 요구 사항에 맞는 올바른 HDI 애니 레이어 PCB 구성을 선택하는 데 대한 지침을 제공하여 최적의 성능과 전자 부품과의 호환성을 보장합니다.
설계 지원 – 레이아웃, 스택업, 재료 및 트레이스 최적화에 대한 피드백을 포함하여 설계 단계에서 지원을 제공하여 애플리케이션 요구 사항을 충족합니다.
제조 지원 – 당사의 공정 기능 이해부터 높은 수율과 품질로 설계를 제조할 수 있도록 보장하는 것까지 제조 관련 문의를 지원할 수 있습니다.
테스트 및 품질 보증 – 당사 제품은 엄격한 테스트 및 품질 관리 절차를 거칩니다. 테스트 결과 해석 및 품질 개선을 위한 필요한 변경 사항 구현에 대한 지원을 제공할 수 있습니다.
문제 해결 – 당사의 HDI 애니 레이어 PCB에 문제가 발생하는 경우 기술 지원 팀이 문제 해결 및 문제 해결을 도와 잠재적인 다운타임을 최소화할 준비가 되어 있습니다.
애프터 서비스 – 고객 만족을 위해 최선을 다하며 구매 후 발생할 수 있는 모든 문제 또는 질문을 해결하기 위한 애프터 서비스를 제공합니다.
문서 및 리소스 – 당사의 HDI 애니 레이어 PCB를 프로젝트에 사용하고 통합하는 데 도움이 되는 광범위한 문서 및 리소스에 액세스할 수 있습니다.
당사의 기술 지원 및 서비스는 HDI 애니 레이어 PCB의 전체 수명 주기 동안 원활한 지원을 제공하여 프로젝트를 성공적으로 수행하고 제품이 최고 표준을 충족하도록 보장하도록 설계되었습니다.
