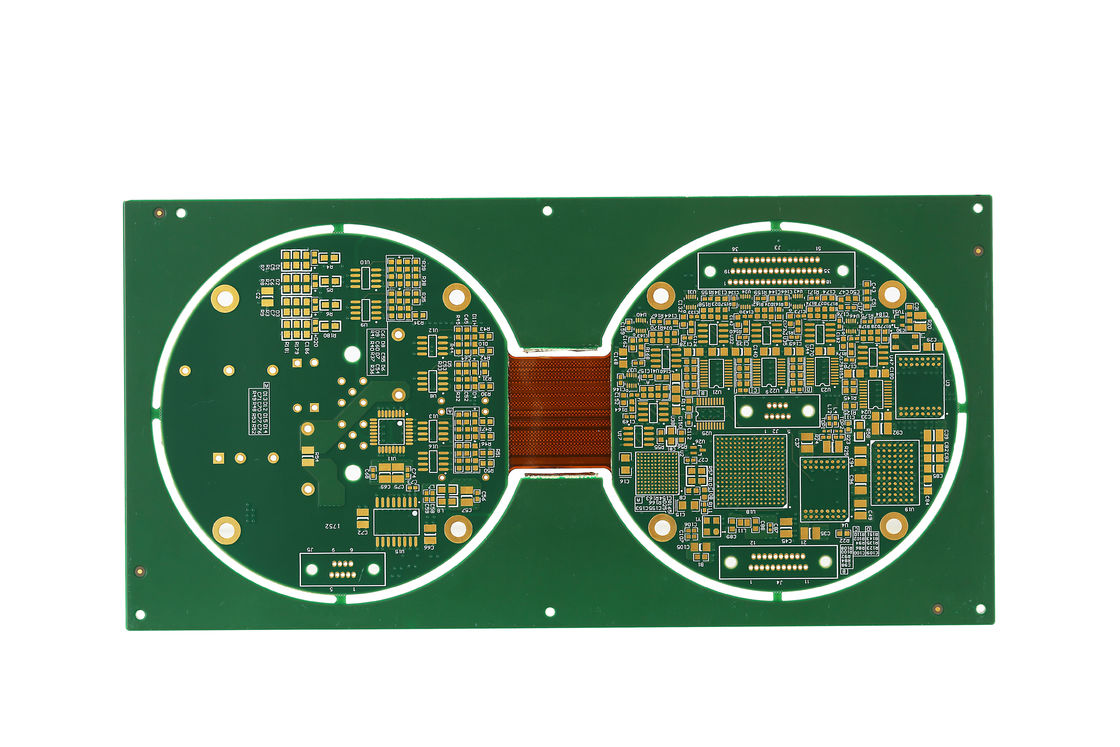

유연 강성 PCB 조립 다층 FR4 폴리이미드 PET 기술
강성 플렉스 PCB는 강성 및 유연 회로 기술의 장점을 단일 보드에 통합한 혁신적인 솔루션입니다. 이 하이브리드 기술은 복잡한 설계를 수용하고 높은 신뢰성을 보장할 수 있는 유연한 강성 회로 기판이 필요한 최신 전자 장치의 엄격한 요구 사항을 충족하도록 설계되었습니다. 강성 플렉스 PCB는 구부리고 접고 유연하게 구부릴 수 있는 고유한 기능으로 특징지어지며, 이는 공간이 제한적이고 부품의 움직임이 필요한 응용 분야에 필수적입니다.
이 제품의 주요 속성 중 하나는 0.5mm의 매우 좁은 벤드 반경부터 10mm의 더 넓은 벤드 반경까지 다양하다는 것입니다. 이를 통해 전자 부품의 레이아웃을 설계할 때 상당한 수준의 유연성을 확보할 수 있으며, 회로의 무결성을 손상시키지 않고 보드를 원하는 구성에 맞게 접거나 구부릴 수 있습니다. 보드의 유연성은 1~8회로 평가되며, 이는 보드가 고장 없이 구부러질 수 있는 횟수를 나타냅니다. 이 범위는 강성 플렉스 PCB가 단일의 부드러운 굽힘을 요구하는 응용 분야부터 여러 번의 굽힘 주기를 견뎌야 하는 응용 분야까지 다양하게 수용할 수 있도록 보장합니다.
제품 유형으로서 강성 플렉스 PCB는 PCB 조립 범주에 속하며, 이는 단순한 베어 회로 기판이 아니라 전자 부품 통합을 위한 포괄적인 조립품임을 의미합니다. 이 보드는 강성 PCB의 기계적 안정성과 유연 회로의 적응성을 완벽하게 결합하도록 설계되어 우수한 성능과 내구성을 제공하는 접이식 강성 회로 기판을 제공합니다.
강성 플렉스 PCB는 4층 설계로 능숙하게 제작되어 컴팩트한 풋프린트 내에서 복잡하고 다기능적인 회로를 구현할 수 있습니다. 이 다층 구조는 공간 절약이 중요한 고밀도 응용 분야에 유용합니다. 각 층은 보드의 유연성을 유지하면서 필요한 전기적 성능을 제공하도록 전략적으로 설계되었습니다.
프로파일 펀칭은 PCB 제조에서 중요한 공정이며, 당사의 강성 플렉스 PCB는 라우팅, V-CUT, 베벨링을 포함한 여러 프로파일링 기술을 사용합니다. 라우팅은 복잡한 모양과 디자인을 만드는 데 사용되어 특정 요구 사항에 맞게 보드를 사용자 정의할 수 있는 유연성을 제공합니다. V-CUT은 보드에 홈을 파서 지정된 선에서 더 쉽게 분리하거나 구부릴 수 있도록 합니다. 반면에 베벨링은 커넥터의 모서리를 각지게 만들어 짝이 되는 부품에 부드럽게 삽입되도록 합니다. 이러한 프로파일링 공정은 강성 플렉스 PCB가 최고 수준의 정밀도와 품질을 충족하도록 세심하게 수행됩니다.
강성 플렉스 PCB는 응용 분야에서 다재다능할 뿐만 아니라 신뢰성과 견고성으로도 인정받고 있습니다. 강성 및 유연 층의 조합은 전자 장치 작동 중에 발생하는 열 및 기계적 스트레스를 견딜 수 있는 유연한 강성 회로 기판을 제공합니다. 또한 신호 무결성을 개선하고 여러 커넥터의 필요성을 줄여 시스템 내 잠재적 고장 지점을 줄입니다.
요약하자면, 강성 플렉스 PCB는 회로 기판 기술의 장점을 모두 제공하는 뛰어난 제품입니다. 가변 벤드 반경, 다중 프로파일 펀칭 옵션, 4층 설계 및 정격 유연성을 갖춘 이 PCB 조립품은 고급 전자 응용 분야에 이상적인 솔루션으로 두각을 나타냅니다. 유연한 강성 회로 기판, 접이식 강성 회로 기판 및 유연한 강성 회로 기판으로 사용할 수 있는 능력은 전자 제조 분야에서 필수적인 구성 요소입니다.
| 기술 매개변수 | 사양 |
|---|---|
| 표면 마감 | HASL LF |
| 유연성 | 1-8회 |
| 프로파일 펀칭 | 라우팅, V-CUT, 베벨링 |
| 구멍 위치 편차 | ±0.05mm |
| 층 수 | 4층 |
| 처리 | ENIG/OSP/침지 금/주석/은 |
| PCB 층 | 1-28층 |
| 산포 방지 | 로컬 고밀도, 백 드릴 |
| 치수 | 41.55*131mm |
| 제품 유형 | PCB 조립 |
고급 표면 마감 HASL LF(무연 열풍 솔더 레벨링)를 갖춘 강성 플렉스 PCB는 강성 및 유연 회로 기술의 놀라운 융합을 나타냅니다. 강성 플렉서블 인쇄 회로 기판(RFPCB)은 강성 PCB의 내구성과 유연 회로의 적응성을 결합하여 다양한 산업 분야에 걸쳐 역동적인 응용 분야를 제공합니다. 최대 52L(52층)의 레이어 수를 갖춘 이 제품은 다층 PCB 기능의 선두에 있으며 복잡한 설계를 위한 탁월한 전기적 성능과 고밀도 상호 연결을 제공합니다.
41.55*131mm의 인상적인 치수를 고려할 때, 강성 플렉스 PCB는 기능성을 희생하지 않고 컴팩트한 공간에 맞도록 설계되었습니다. SMD(표면 실장 장치), BGA(볼 그리드 어레이), DIP(듀얼 인라인 패키지) 등과 같은 광범위한 부품을 수용하여 공간과 신뢰성이 중요한 복잡한 전자 조립에 적합합니다. 강성 플렉서블 인쇄 회로 기판은 유연성과 견고성의 조합이 중요한 항공 우주, 방위 및 의료 기기와 같은 고급 응용 분야에서 찾을 수 있습니다.
이 제품의 주요 속성 중 하나는 Flexible-Bendable PCB 기능으로, 회로를 손상시키지 않고 작거나 불규칙한 모양의 공간에 맞게 구부리거나 접을 수 있습니다. 이는 웨어러블 기술, 접이식 화면 및 PCB가 기계 부품 주위를 이동하거나 곡면 내에 맞아야 하는 장치에 이상적입니다. 라우팅, V-CUT 및 베벨링을 포함한 RFPCB의 프로파일 펀칭 기능은 정확한 보드 윤곽을 가능하게 하고 보드를 하우징이나 고정 장치에 쉽게 조립할 수 있도록 하여 다용성을 더욱 향상시킵니다.
강성 플렉스 PCB의 응용 분야는 스마트폰 및 카메라와 같은 장치에서 Flexible-Bendable PCB 특성이 활용되는 소비자 전자 제품부터 혹독한 환경과 진동을 견딜 수 있는 능력이 가장 중요한 자동차 산업 응용 분야에 이르기까지 광범위합니다. 통신 분야에서는 이러한 보드가 통신 장치의 컴팩트한 프레임워크 내에서 고속 신호 전송과 기계적 안정성을 보장하는 데 필수적입니다. 또한 가혹한 조건에서 안정적이고 내구성 있는 회로가 필요한 산업 장비는 강성 플렉서블 인쇄 회로 기판의 견고한 특성으로부터 큰 이점을 얻을 수 있습니다.
요약하자면, 강성 플렉스 PCB 제품은 유연성, 공간 효율성 및 내구성을 결합한 전자 장치에 대한 끊임없이 증가하는 요구 사항을 충족하도록 설계된 최첨단 솔루션입니다. HASL LF 마감, 최대 52L의 레이어링 및 정교한 프로파일 펀칭 기술을 포함한 포괄적인 기능은 수많은 최첨단 응용 분야에 귀중한 구성 요소입니다.
당사의 강성 플렉스 PCB 제품은 정확한 요구 사항을 충족하기 위해 다양한 사용자 정의 서비스를 제공합니다. 4층 구성으로, 당사의 강성 플렉스 인쇄 배선 기판은 응용 분야에 대한 견고한 구조를 제공합니다. ±0.05mm의 정확한 구멍 위치 편차를 보장하여 고정밀 부품 배치가 가능합니다. 플렉스 강성 PCB는 0.5-10mm의 벤드 반경 사양을 수용할 수 있어 접이식 강성 회로 기판 설계에 유연성을 제공합니다. 표면 마감은 HASL LF로, 회로에 대한 안정적인 납땜성과 보호 기능을 보장합니다. FR4, 폴리이미드 및 PET와 같은 최고 등급의 재료를 사용하여 특정 요구 사항을 충족하는 PCB를 제작합니다.
강성 플렉스 PCB는 강성 보드와 유연 회로의 장점을 하나의 장치로 통합하여 보다 다양한 응용 분야를 가능하게 합니다. 당사의 기술 지원 및 서비스는 모든 고객이 제품 수명 주기 동안 포괄적인 지원을 받을 수 있도록 보장합니다. 당사의 지원에는 설계 지침, 재료 선택 조언 및 문제 해결 지원이 포함되어 강성 플렉스 PCB가 최대한의 성능을 발휘하도록 합니다. 또한 당사의 PCB를 프로젝트에 처리하고 통합하는 데 대한 모범 사례를 이해하는 데 도움이 되는 자세한 문서와 리소스를 제공합니다. 또한 당사의 서비스 팀은 발생할 수 있는 모든 기술적 문제에 대해 시기적절하고 효과적인 솔루션을 제공하여 운영이 원활하고 효율적으로 실행되도록 최선을 다하고 있습니다.
