유연성 플렉스 강성 PCB 어셈블리 52L 최대 레이어 굽힘 반경 0.5-10mm
강성 플렉스 PCB 제품은 강성 인쇄 회로 기판(PCB)과 유연 회로의 장점을 결합한 최첨단 솔루션입니다. 보드의 신뢰성과 다용성이 가장 중요한 애플리케이션을 위해 설계된 강성 플렉스 PCB는 탁월한 성능과 다양한 복잡한 전자 구성에 대한 적응성으로 시장에서 두각을 나타냅니다. 이 제품은 1-8배 범위의 유연성이 특징이며, PCB가 빈번한 구부림과 조작을 견뎌야 하는 동적 애플리케이션에 완벽합니다.
당사의 강성 플렉스 PCB의 가장 중요한 특징 중 하나는 국부적인 고밀도 상호 연결을 보장하는 산포 처리된 속성입니다. 이 기능은 소형화 및 더 작은 공간에 더 많은 기능을 통합해야 할 때 특히 유리합니다. 또한 이러한 보드 제조에 사용되는 백 드릴 기술은 신호 노이즈를 줄이고 신호 무결성을 개선하여 특히 고속 회로 설계에서 성능을 향상시킵니다.
당사의 강성 플렉스 PCB는 표면 실장 장치(SMD), 볼 그리드 어레이(BGA), 듀얼 인라인 패키지(DIP)를 포함한 광범위한 부품을 지원하도록 설계되었습니다. 이러한 다용성을 통해 복잡한 전자 어셈블리에 필요한 다양한 부품을 통합할 수 있어 항공 우주, 의료 기기, 방위 및 소비자 전자 제품과 같은 산업의 다양한 애플리케이션에 이상적인 선택입니다.
당사 강성 플렉스 PCB의 굽힘 반경은 또 다른 중요한 사양으로, 섬세한 0.5mm부터 더 견고한 10mm까지 다양합니다. 이러한 굽힘 반경 범위는 설계자에게 더 인체 공학적이고 공간을 고려한 설계를 만들 수 있는 유연성을 제공하여 기능이나 신뢰성을 손상시키지 않고 보드를 접거나 비틀어 좁은 공간에 맞출 수 있도록 합니다.

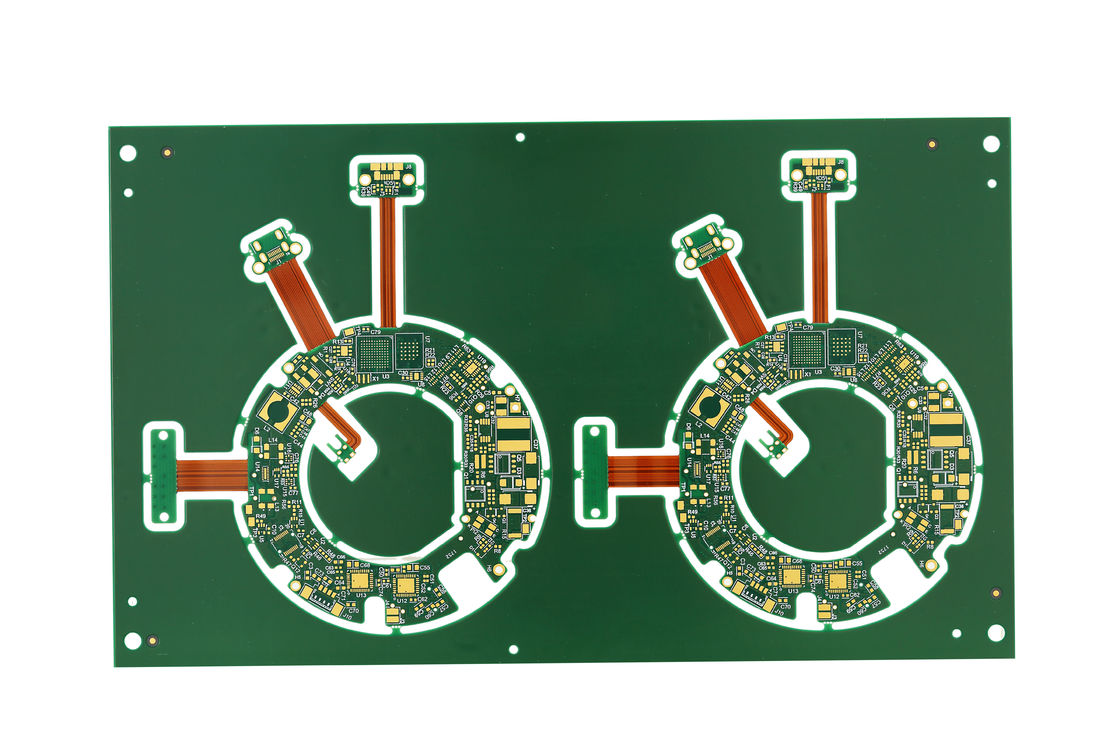

치수적으로 강성 플렉스 PCB는 41.55*131mm로 측정되며, 이는 다양한 전자 장치 및 장치에 적합한 컴팩트한 크기입니다. 이 치수는 사용 편의성과 공간 효율성 간의 균형을 제공하도록 최적화되어 있으며, 강성 및 플렉스 영역이 있더라도 보드를 다양한 제품 폼 팩터에 수용할 수 있습니다.
당사 제품에 내재된 유연 강성 회로 기판 기술은 PCB 산업의 혁신과 발전을 증명합니다. 이 기술은 단일 구조로 적층된 강성 및 유연 기판의 혼합을 가능하게 하여 강성 PCB의 강점과 유연 회로의 다용성을 모두 제공합니다. 결과적으로 보드는 진동과 충격에 더 강하여 내구성과 수명을 증가시킵니다.
당사 제품과 동의어인 또 다른 용어는 강성 플렉스 인쇄 배선 기판입니다. 이 용어는 복잡한 전자 회로에 필요한 고밀도 라우팅을 달성하는 데 필수적인 보드의 복잡한 배선 기능을 강조합니다. 배선은 PCB의 강성 및 유연 영역 모두를 통해 라우팅되는 동안 신호 무결성을 유지하도록 설계되어 보드 전체에서 일관된 전기적 성능을 보장합니다.
마지막으로, 유연 강성 회로 기판은 이 제품의 이중 특성을 적절하게 설명합니다. '유연한'과 '단단한'은 모순되는 것처럼 보일 수 있지만, 바로 이 조합 덕분에 강성 플렉스 PCB는 부품 장착 및 지지를 위한 단단한 백본을 유지하면서 특정 설계 제약 및 기계적 요구 사항을 준수하는 데 필요한 유연성을 제공할 수 있습니다.
결론적으로, 강성 플렉스 PCB 제품은 현대 전자 요구 사항을 위한 정교하고 다재다능한 솔루션입니다. 유연성, 고밀도 속성, 부품 지원, 굽힘 반경 및 최적화된 치수는 신뢰성과 적응성을 요구하는 애플리케이션에 탁월한 선택입니다. 유연 강성 회로 기판, 강성 플렉스 인쇄 배선 기판 및 유연 강성 회로 기판 기술의 통합은 최고 수준의 품질 및 성능 표준을 충족함을 보장합니다.
| 속성 | 사양 |
|---|---|
| 표면 마감 | HASL LF |
| 치수 | 41.55*131mm |
| PCB 레이어 | 1-28 레이어 |
| 굽힘 반경 | 0.5-10mm |
| 산포 처리 | 국부 고밀도, 백 드릴 |
| 최대 레이어 | 52L |
| 유연성 | 1-8배 |
| 최소 트레이스/간격 | 0.1mm |
| 홀 위치 편차 | ±0.05mm |
| 레이어 수 | 4 레이어 |
정교한 유형의 유연 강성 회로 기판인 4 레이어 강성 플렉스 PCB는 강성 PCB의 견고성과 플렉스 회로의 다용성을 독특하게 결합하도록 설계되었습니다. 이 조합은 공간이 제한적이고 복잡한 회로가 필요한 광범위한 애플리케이션에 이상적인 선택입니다. 0.5-10mm 범위의 굽힘 반경으로 구부러지는 보드의 능력은 좁은 인클로저에 맞게 접거나 구부릴 수 있어 가장 까다로운 제품 설계에 완벽한 후보입니다.
강성 유연 인쇄 회로 기판은 특히 동적 또는 고유연 애플리케이션에 적합합니다. HASL LF와 같은 표면 마감 옵션을 통해 보드는 가장 혹독한 환경에서도 신뢰성과 수명을 제공합니다. ENIG, OSP, 침지 금/주석/은과 같은 처리 옵션은 우수한 표면 평탄도를 제공하고 산화에 대한 필요한 표면 보호를 제공하여 SMD, BGA 및 DIP와 같은 다양한 부품의 납땜성을 향상시킵니다.
많은 애플리케이션 중에서 접이식 강성 회로 기판은 장비가 극한 조건을 견뎌야 하면서도 컴팩트한 풋프린트를 유지해야 하는 항공 우주 산업의 필수품입니다. 또한 웨어러블 기술과 복잡한 진단 기계 모두에 유연성과 신뢰성이 중요한 의료 기기에서도 널리 사용됩니다. 또한 소비자 전자 제품 부문은 공간 절약 설계가 고속 신호 성능을 저하시키지 않으면서 중요한 스마트폰부터 고급 카메라까지 모든 것에 통합하여 이 기술로부터 큰 이점을 얻습니다.
자동차 애플리케이션은 이러한 강성 플렉스 PCB가 필수적인 또 다른 영역입니다. 진동과 열 순환을 견딜 수 있는 내구성이 뛰어나고 고성능 회로 솔루션에 대한 요구를 충족합니다. 산업 환경에서는 4 레이어 강성 플렉스 PCB가 복잡한 기계 및 로봇 팔에 사용되어 지속적이고 엄격한 작동에 필요한 복원력과 적응성을 제공합니다. 마지막으로 통신 분야에서는 이러한 보드가 네트워크 장비의 밀집된 패킹 및 고속 요구 사항을 충족하는 데 필수적입니다.
요약하면, 4 레이어 강성 플렉스 PCB는 현대 전자 제품의 필수 구성 요소이며, 유연성과 구조적 무결성의 결합이 단순히 유익한 것이 아니라 많은 경우 장치의 기능에 절대적으로 중요한 항공 우주에서 통신에 이르기까지 다양한 산업에 걸쳐 적용됩니다.
당사의 강성 플렉스 PCB 제품은 특정 설계 요구 사항을 충족하기 위한 탁월한 제품 맞춤화 서비스를 제공합니다. ±0.05mm의 홀 위치 편차로 모든 회로 기판의 정밀도를 보장합니다. 당사의 기능은 최대 52L의 최대 레이어 수까지 확장되어 복잡한 설계를 위한 충분한 유연성을 제공합니다. 프로젝트 요구 사항을 충족하기 위해 1-28 레이어를 제공하는 다양한 PCB 레이어 중에서 선택하십시오.
표준 레이어 수가 필요한 경우 안정적인 4 레이어 강성 플렉스 PCB 옵션을 제공합니다. 당사 보드는 움직임이 필수적인 동적 애플리케이션을 허용하는 구부러지는 인쇄 회로 기판으로 설계되었습니다. 또한 당사의 유연 강성 회로 기판 구조는 보드가 구부러질 수 있지만 중요한 부분에서는 강성을 유지하도록 보장합니다.
당사의 강성 플렉스 PCB는 또한 접이식 강성 회로 기판으로, 1-8배의 유연성을 견딜 수 있어 회로 무결성을 손상시키지 않고 접거나 구부리는 데 필요한 애플리케이션에 이상적인 선택입니다. 당사에서 강성 플렉스 PCB를 맞춤화하고 전자 프로젝트를 위한 유연성과 강성의 완벽한 조화를 활용하십시오.
강성 플렉스 PCB 제품은 최고 수준의 성능과 신뢰성을 보장하도록 설계된 포괄적인 기술 지원 및 서비스 제품군으로 지원됩니다. 숙련된 기술 팀은 제품 사양, 설계 고려 사항 및 통합 지침을 지원하여 애플리케이션 내에서 강성 플렉스 PCB의 기능을 최적화할 수 있습니다.
엔지니어링 노력을 지원하기 위해 데이터 시트, 설계 가이드 및 기술 참조 자료를 포함한 자세한 문서를 제공합니다. 복잡한 프로젝트 또는 문제 해결을 위해 당사의 서비스에는 설계 검토, 신호 무결성 분석 및 열 관리 솔루션이 포함되어 설계 문제를 극복하는 데 도움이 됩니다.
품질에 대한 당사의 약속은 귀하의 특정 사용 사례에 필요한 모든 산업 표준 및 인증을 귀하의 강성 플렉스 PCB가 충족하도록 보장하기 위해 광범위한 테스트 및 검증 서비스를 제공한다는 것을 의미합니다. 프로토타입 테스트부터 최종 생산 검증까지 제품 수명 주기의 모든 단계에서 귀하의 요구를 지원할 수 있습니다.
지속적인 개선과 기술 발전을 앞서 나가기 위해 팀이 강성 플렉스 PCB 기술의 최신 동향 및 모범 사례에 대한 지식을 유지할 수 있도록 교육 및 교육 자료도 제공합니다.
포괄적인 지원을 제공하기 위해 노력하지만 당사의 서비스에는 현장 지원이 포함되지 않습니다. 모든 기술 지원은 다양한 디지털 통신 플랫폼을 통해 원격으로 제공됩니다.
