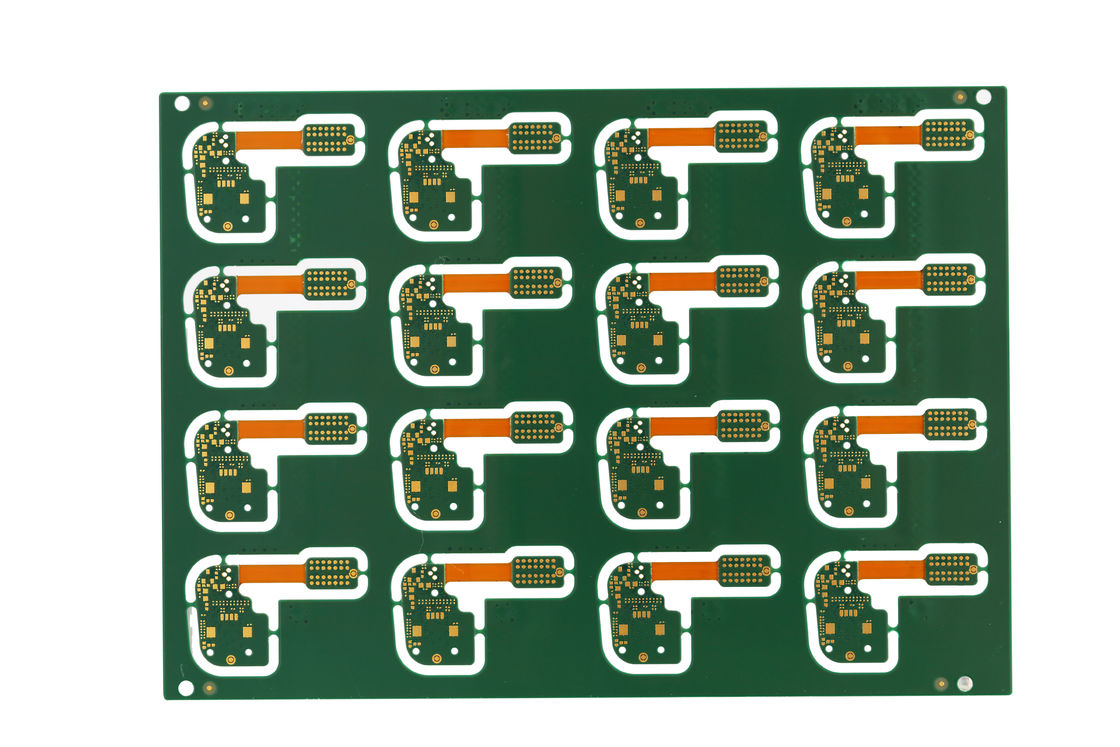

첨단 단단한 플렉스 인쇄 회로판 1-28층 전자제품

제품 설명:

Rigid Flex PCB는 단단하고 비정상적인 공간에 맞게 견고하면서도 유연한 디자인을 필요로하는 애플리케이션을 위해 설계된 최첨단 유연한 융통성 PCB 솔루션입니다.이 혁신적인 굽힐 수 있는 딱딱한 인쇄 된 와이어링 보드는 딱딱하고 유연한 회로의 최고의 특성을 결합합니다.이 제품 요약은 엄격한 플렉스 PCB의 다양한 측면, 처리 옵션을 포함하여계층 용량, 차원, 프로파일 펀싱 기술, 구멍 위치의 정확성.

플렉스 딱딱한 PCB의 특징 중 하나는 다양한 표면 처리 옵션입니다. 응용 프로그램의 요구 사항에 따라,고객들은 ENIG (Electroless Nickel Immersion Gold) 를 선택할 수 있습니다., OSP (Organic Solderability Preservatives), Immersion Gold, Immersion Tin, 또는 Immersion Silver. 각 치료는 더 나은 용접성, 부식 저항성,그리고 와이어 결합성ENIG는 특히 긴 유지 수명과 우수한 표면 평면성으로 인기가 있으며, 얇은 피치 부품에 훌륭한 선택입니다.

레이어 용량에 관해서는 이 플렉스 릭디드 PCB는 최대 52개의 레이어 (Max Layer: 52L) 를 수용할 수 있는 역량으로 비교할 수 없습니다.이 놀라운 계층 수 는 고밀도 의 상호 연결 및 첨단 전자 시스템 에 이상적 인 복잡한 회로 설계 를 가능하게 한다항공우주, 의료, 군사 또는 소비자 전자제품의 경우, 높은 계층 수는 가장 까다로운 요구 사항을 충족시키기 위해 설계 유연성을 제공합니다.

또 다른 중요한 측면은 딱딱한 플렉스 PCB의 크기입니다. 크기는 41.55*131mm입니다.이 차원은 PCB의 성능이나 신뢰성을 손상시키지 않고 광범위한 장치에 통합되는 것을 용이하게합니다.콤팩트 크기와 플렉서블 성질이 결합 된 보드는 높은 수준의 내구성을 유지하면서 불규칙한 모양의 부위에 맞게 구부리고 구부릴 수 있습니다.

프로파일 펀싱은 PCB 제조에서 필수적인 과정이며, Rigid Flex PCB는 라우팅, V-CUT 및 베벨링과 같은 다양한 방법을 사용합니다.이 기술은 PCB를 특정 설계 요구 사항을 충족시키기 위해 형성하는 데 사용됩니다.라우팅은 복잡한 윤곽과 불규칙한 모양을 만드는 데 사용되며, V-CUT는 직선과 쉬운 보드 분리 작업을 만드는 데 이상적입니다.다른 한편으로, 보드의 가장자리를 연결 장치에 삽입하도록 준비합니다. 이는 조립 과정에서 손상을 방지하는 데 중요합니다.

정밀도는 PCB 설계에서 가장 중요하며, Rigid Flex PCB는 ± 0.05mm의 구멍 위치 오차를 자랑합니다. 이 수준의 정확도는 모든 구멍이 올바르게 배치된다는 것을 보장합니다.보드의 여러 층 사이의 일관성 있고 신뢰할 수 있는 연결을 가져옵니다.정확한 구멍 위치는 부품 배치 및 용접 과정에서 잠재적 인 정렬 문제를 최소화하기 때문에 고속 신호 및 얇은 피치 구성 요소에 매우 중요합니다.

요약하자면, Rigid Flex PCB는 유연성과 내구성, 그리고 정밀성을 구현하는 최고 수준의 솔루션입니다.고도화된 프로파일링 펀싱 기술, 그리고 정확한 구멍 위치, 이 플렉스 딱딱 PCB는 고품질의, 굽는 인쇄 된 배선 보드를 찾는 디자이너와 엔지니어에게 이상적인 선택입니다.오늘날 복잡한 전자 환경의 엄격한 요구 사항을 충족하도록 설계되었습니다., 가장 중요한 곳에서 성능과 신뢰성을 약속합니다.

특징:

• 제품명: Rigid Flex PCB
• 차원: 41.55*131mm
• 최소 흔적/공간: 0.1mm
• 부품: SMD, BGA, DIP 등
• 제품 종류: PCB 조립
• PCB 층: 1-28 층
• 굽힐 수 있는 인쇄 회로판
• 유연한 딱딱한 회로판
• 유연한 융통성 PCB

기술 매개 변수:

응용 프로그램:

플렉스 릭디드 PCB는 릭디드 및 플렉시블 회로 기술 중 가장 좋은 것을 결합한 하이브리드이며 독특한 특성으로 인해 광범위한 응용 기회와 시나리오를 제공합니다.크기는 41.55*131mm, 이 딱딱한 플렉스 프린트 와이어링 보드는 공간 최적화가 결정적 인 컴팩트하고 기계적으로 까다로운 애플리케이션에 원활하게 적합하도록 설계되었습니다.

이 딱딱한 플렉스 PCB의 주목할만한 속성 중 하나는 라우팅, V-CUT 및 비벨링을 포함하는 프로파일링 펀싱 능력입니다.이 제조 과정 은 복잡 한 디자인 과 모양 을 만들 수 있게 해 준다, 프로파일 펀칭은 또한 브레이크아웃 탭과 복잡한 컨토어 절단 작업을 가능하게합니다.제품을 다양한 하우징과 케이스에 쉽게 통합 할 수 있도록 보장합니다..

PCB 계층 수 1~28 계층까지, 최대 계층 선택에 52L까지 올라갈 수 있습니다.이 융통형 인쇄 회로 보드는 간단한 단일 계층 장치에서 복잡한 다층 시스템에 이르기까지 광범위한 전자 복잡성을 제공 할 수 있습니다.이 설계의 유연성은 의료기기, 항공우주, 군사,그리고 소비자 전자제품의 신뢰성과 성능은 협상할 수 없습니다..

또한, 0.1mm의 최소 흔적/공간은 고밀도 애플리케이션에 대한 보드의 적합성을 강조하는 속성입니다.제한된 공간 내에서 더 많은 회로를 수용할 수 있는 보드에 대한 수요가 증가하고 있습니다.이 딱딱한 플렉스 프린트 된 와이어링 보드는 이러한 요구를 충족시켜 현대 미니어처 장치에 필수적인 얇은 라인 및 공간 요구 사항을 허용합니다.

반복적으로 굽거나 굽는 것이 필요한 응용 프로그램에서는 굽기 쉬운 인쇄 회로 보드가 정말로 빛납니다.이 제품의 동적 굽는 능력은이 보드가 곡선에 적합하거나 사용자와 함께 움직일 필요가있을 수있는 폴더블 또는 웨어러블 전자제품에서 사용할 수 있음을 의미합니다.회로 무결성을 손상시키지 않고 높은 수준의 유연성은 최첨단 인체공학적 전자 제품을 개발하는 데 귀중한 요소가됩니다.

요약하자면, 플렉스 딱딱한 PCB는 프로파일 펀칭 기능, 이상적인 크기, 다층 구조,그리고 정확한 추적/공간 속성은 많은 첨단 전자 애플리케이션에 대한 다재다능한 솔루션입니다.단단히 포장된 휴대용 장치에서 중요한 항공 우주 부품에 이르기까지 이 Rigid Flex PCB는 인쇄 회로 보드 기술의 진화에 대한 증거입니다현대 전자 설계 및 제조의 과제를 충족 할 준비가되어 있습니다..

사용자 정의:

우리의 Rigid Flex PCB 제품은 당신의 특정 요구를 충족하기 위해 예외적인 제품 사용자 정의 서비스를 제공합니다.튼튼한 PCB의 탄력성을 유연한 PCB의 다재다능성으로 제공합니다..

복잡한 회로 패턴을 위한 로컬 고밀도와 신호 무결성을 향상시키기 위한 백 드릴 기술을 포함한 우리의 고정도 산포라이즈 옵션 중에서 선택하세요.우리의 플렉스 딱딱 PCB와 함께 이전보다 유연성을 경험성능을 손상시키지 않고 1~8번의 굴곡을 견딜 수 있습니다.

우리의 커스터마이징 가능한 굽기 반지름은 0.5-10mm까지 다양하며, 우리의 굽기 쉬운 딱딱한 인쇄 된 와이어링 보드가 모든 조립이나 구성에 맞게 조정 될 수 있음을 보장합니다.HASL LF의 표면 마무리 (고온 공기 용접 평준화 납 없는) 는 귀하의 회로 보드에 대한 신뢰할 수 있고 환경 친화적인 마무리 제공.

우리는 또한 4층 구조를 제공하여 더 복잡하고 밀도가 높은 회로 디자인을 허용하면서 컴팩트한 형태 요소를 유지합니다.우리의 단단한 플렉스 PCB를 신뢰하여 프로젝트가 필요로하는 내구성과 유연성을 제공합니다..

지원 및 서비스:

The Rigid Flex PCB product is supported by a comprehensive technical support and service package designed to provide you with the assistance you need to integrate our product into your applications seamlessly우리의 지원 서비스는 광범위한 문서, 설계 지침,그리고 자주 묻는 질문으로 문제를 해결하고 딱딱한 플렉스 PCB의 사용을 최적화하는 데 도움이.

우리의 기술 지원 팀은 업계 전문가들로 구성되어 있습니다. 그들은 신속하고 효과적인 솔루션을 제공하기 위해 최선을 다하고 있습니다. 그들은 제품과 그 응용 분야에 대한 깊은 지식을 가지고 있습니다.가장 적절하고 실용적인 조언을 받을 수 있도록 하는 것개인 지원이 필요한 특정 질문 또는 문제에 대해 문의하면 연락처 페이지에서 찾을 수있는 지정 된 채널을 통해 연락 할 것을 권장합니다.

맞춤형 지원 외에도, 우리는 엄격한 플렉스 PCB와 함께 당신의 경험을 향상시키기 위해 다양한 서비스를 제공합니다.당신의 PCB 디자인이 필요한 모든 사양을 충족하고 제조를 위해 최적화되었는지 확인하기 위해, 판매 후 지원은 구매 후의 문의나 우려에 도움이 됩니다.

We are dedicated to your success and strive to provide services that not only address your immediate needs but also help in the long-term reliability and performance of your Rigid Flex PCB applications고객 만족에 대한 우리의 헌신은 우리의 지원과 서비스 철학의 핵심입니다.
