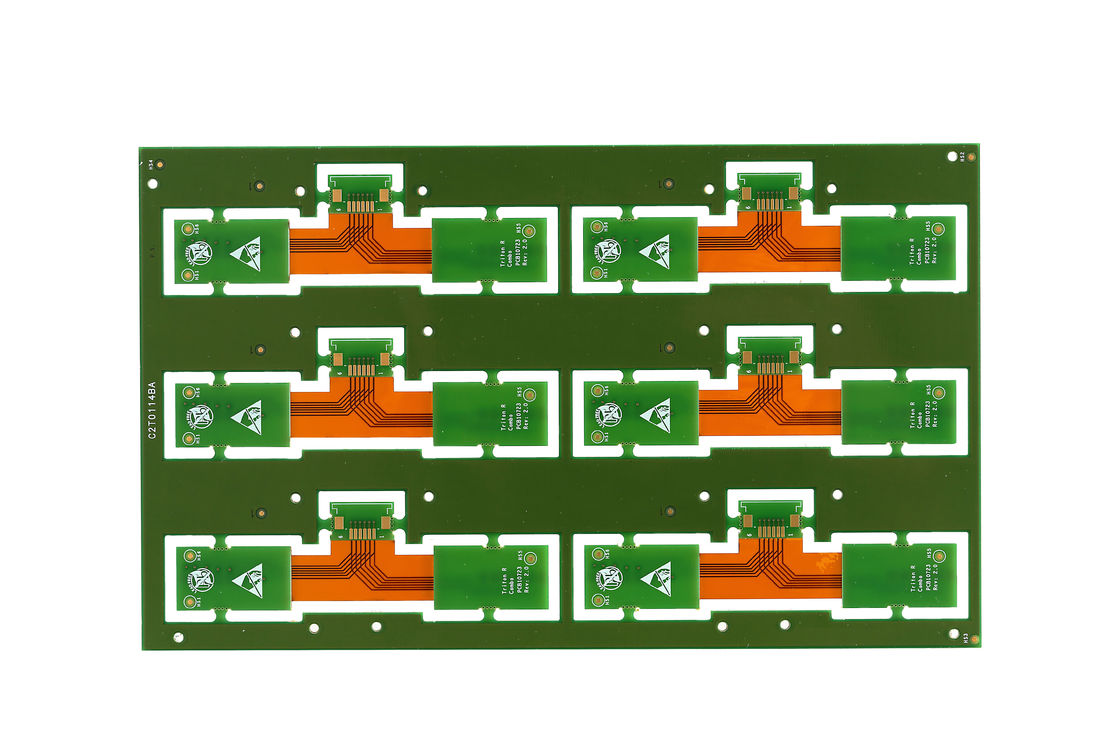

FR4 폴리이미드 PET 리지드 플렉스 PCB 4층, ±0.05mm 홀 위치 편차
전자 부품 분야의 최첨단 제품인 리지드 플렉스 PCB는 기존 PCB의 견고함과 유연한 회로의 다용성을 결합한 기술 혁신의 전형입니다. 이 제품은 고밀도 부품 패키징 및 유연한 상호 연결 솔루션을 요구하는 현대 전자 장치의 정교한 요구 사항을 충족하도록 설계되었습니다. 리지드 플렉스 PCB는 다양한 응용 분야에 원활하게 통합되도록 제작되어 전자 어셈블리를 위한 견고하면서도 적응 가능한 플랫폼을 제공합니다.
높은 국부 밀도를 보장하는 Sanforized 공정으로 제작된 리지드 플렉스 PCB는 표면 실장 장치(SMD), 볼 그리드 어레이(BGA), 듀얼 인라인 패키지(DIP) 등 다수의 부품을 지원할 수 있습니다. Sanforized 기술의 사용은 보드의 구조적 무결성을 향상시킬 뿐만 아니라 신뢰성이나 성능을 저하시키지 않으면서 복잡한 회로 설계 및 증가된 부품 밀도를 수용할 수 있도록 합니다.
또한 리지드 플렉스 PCB는 백 드릴(Back Drill)이라는 고유한 기능을 자랑하며, 이는 특히 고주파에서 신호 무결성에 영향을 미칠 수 있는 도금 스터브를 제거하는 데 사용됩니다. 이 정밀 드릴링 기술은 전기적 성능을 향상시키며 고속 회로 응용 분야에 중요하여 PCB 어셈블리가 가장 까다로운 환경에서도 최적의 기능을 제공하도록 보장합니다.
리지드 플렉스 PCB의 유연성 측면은 가장 주목할 만한 속성 중 하나입니다. 1-8회 굽힘을 견디도록 설계된 이 제품은 좁거나 비정형적인 공간에 맞도록 접고 구부릴 수 있어 공간이 중요한 응용 분야에 이상적인 선택입니다. 이 접이식 리지드 회로 기판은 두 세계의 장점을 모두 결합하여 리지드 섹션은 실장된 부품에 필요한 기계적 지지를 제공하고 유연한 영역은 회로 무결성을 손상시키지 않고 굽힘 및 접힘을 수용하도록 합니다.
품질과 정밀도는 플렉스 리지드 PCB 제조에서 가장 중요합니다. 홀 위치 편차는 ±0.05mm의 엄격한 공차 내에서 세심하게 제어됩니다. 이러한 수준의 정밀도는 부품이 정확하게 배치되고 PCB 계층 간의 상호 연결이 유지되도록 보장하며, 이는 전자 장치의 전반적인 성능에 중요합니다. 드릴링 공정에서의 이러한 정밀도는 특히 정렬이 기능에 중요한 BGA 부품의 경우 내부 계층과 비아를 정렬하는 데 필수적입니다.
PCB 어셈블리 범주에 속하는 제품 유형으로서, 플렉서블 리지드 회로 기판은 다른 전자 부품 및 시스템과의 원활한 통합을 위해 설계되었습니다. 다용도 특성을 통해 여러 PCB를 단일의 유연한 리지드 솔루션으로 결합하여 전체 시스템 크기, 무게 및 조립 비용을 줄일 수 있습니다. 커넥터 및 케이블 제거는 연결 지점이 줄어들면 잠재적인 고장 지점이 줄어들기 때문에 전자 어셈블리의 신뢰성에 더욱 기여합니다.
결론적으로, 리지드 플렉스 PCB는 현대 전자 제품의 끊임없이 진화하는 요구를 충족하는 정교하고 혁신적인 제품입니다. Sanforized 공정으로 향상된 높은 부품 밀도 기능, 백 드릴 기술의 정밀도, 주목할 만한 유연성 및 엄격한 품질 관리 조치는 모두 이 플렉서블 리지드 회로 기판을 신뢰성, 성능 및 적응성을 추구하는 제조업체에게 탁월한 선택으로 만듭니다. 접이식 디자인과 정밀 엔지니어링을 통해 리지드 플렉스 PCB는 PCB 산업의 발전을 증명하며 오늘날의 전자 문제에 대한 컴팩트하고 효율적이며 탄력적인 솔루션을 제공합니다.
| 매개변수 | 세부 정보 |
|---|---|
| 치수 | 41.55*131mm |
| 유연성 | 1-8회 |
| 제품 유형 | 플렉스 리지드 PCB 어셈블리 |
| PCB 레이어 | 1-28 레이어 |
| 최소 트레이스/간격 | 0.1mm |
| 레이어 수 | 4 레이어 |
| 재질 | FR4, 폴리이미드, PET |
| 표면 마감 | HASL LF |
| Sanforized | 국부 고밀도, 백 드릴 |
| 최대 레이어 | 52L |
리지드 플렉스 PCB 또는 플렉서블 리지드 회로 기판은 유연한 회로의 유연성과 리지드 보드의 내구성 및 안정성을 결합한 혁신적인 솔루션입니다. 이 기술은 단일 보드에서 복잡하고 고밀도 설계를 실현할 수 있게 하여 공간과 무게가 중요한 요소인 응용 분야에 이상적입니다. 0.1mm의 최소 트레이스/간격과 국부 고밀도 영역을 위한 Sanforized 처리 및 백 드릴 기술을 통해 정밀한 전기적 성능과 신호 무결성의 요구 사항을 충족하도록 설계되었습니다.
4 레이어 플렉스-리지드 인쇄 회로 기판으로서 표면 실장 장치(SMD), 볼 그리드 어레이(BGA), 듀얼 인라인 패키지(DIP) 등 다양한 부품을 수용할 수 있습니다. 이러한 다용성 덕분에 소비자 전자 제품부터 의료 기기 및 항공 우주 시스템에 이르기까지 다양한 첨단 응용 분야에 활용될 수 있습니다. 무연 핫 에어 솔더 레벨링(HASL LF)의 표면 마감은 열악한 작동 환경에서도 안정적인 솔더 조인트와 장기적인 내구성을 보장합니다.
접이식 리지드 회로 기판은 회로가 제한된 공간에 맞춰져야 하거나 조립 또는 배치 중에 접혀야 하는 동적 응용 분야에 특히 적합합니다. 이는 스마트폰, 카메라 및 웨어러블 장치와 같이 공간 절약이 가장 중요한 휴대용 전자 제품에 탁월한 선택입니다. 회로 무결성을 손상시키지 않고 구부러지는 능력은 이전에 불가능했던 혁신적인 제품 설계를 가능하게 합니다.
또한 리지드 플렉스 PCB는 견고하면서도 유연한 전자 솔루션을 요구하는 분야에서 응용됩니다. 심장 박동기 및 휴대용 진단 장비와 같은 의료 기기는 컴팩트한 폼 팩터와 신뢰성의 이점을 누릴 수 있습니다. 자동차 산업에서는 플렉스-리지드 인쇄 회로 기판이 첨단 운전자 지원 시스템(ADAS), 제어 장치 및 센서에 사용될 수 있으며, 이는 진동 및 열 응력에 대한 저항성 때문입니다. 국방 및 항공 우주 산업에서도 극한 조건을 견디고 장비의 전체 무게를 줄이는 능력 때문에 이러한 보드를 사용합니다.
결론적으로, 리지드 플렉스 PCB는 다양한 고급 응용 분야에 대한 다용도적이고 내구성 있는 옵션으로 두드러집니다. 미세 피치 기능, 고밀도 부품 배치에 대한 적응성 및 견고한 빌드의 조합은 전자 제품 설계 및 기능의 발전에 귀중한 구성 요소입니다.
당사의 리지드 플렉스 PCB 제품은 특정 설계 요구 사항을 충족하기 위한 광범위한 맞춤 설정 서비스를 제공합니다. 최대 52L의 레이어 수를 통해 당사의 플렉서블 리지드 회로 기판은 복잡한 설계 및 응용 분야에 맞게 맞춤 설정할 수 있습니다. ±0.05mm의 홀 위치 편차로 높은 정밀도를 보장하여 정교한 전자 부품에 필요한 정확성을 보장합니다.
PCB 레이어링 옵션은 1~28 레이어까지 다양하며, 플렉서블 스티프 회로 기판 요구 사항에 대한 다양한 구성을 허용합니다. 또한 당사의 리지드 플렉스 PCB는 회로 무결성을 손상시키지 않고 1-8회 굽힘이 가능한 유연성 요구 사항을 수용하도록 설계되었습니다.
당사의 4 레이어 접이식 리지드 회로 기판은 다용도적이고 신뢰할 수 있는 PCB 솔루션을 제공하겠다는 당사의 약속을 증명합니다. 동적 사용 사례든 정적 설치든 당사의 제품 맞춤 설정 서비스는 귀하의 리지드 플렉스 PCB가 정확한 사양에 맞게 구성되도록 보장합니다.
당사의 리지드 플렉스 PCB 제품에는 고객 만족과 PCB의 최적 성능을 보장하기 위한 포괄적인 기술 지원 및 서비스가 제공됩니다. 당사의 지원에는 설계 문제, 재료 선택 및 레이아웃 권장 사항에 대한 지원이 포함되어 리지드 플렉스 PCB 응용 분야의 기능성과 신뢰성을 극대화합니다.
당사는 귀하의 시스템에 당사 제품을 설치하고 유지 관리하는 데 도움이 되는 자세한 문서 및 리소스를 제공합니다. 당사의 기술 지원 팀은 당사 제품의 성능 또는 통합과 관련된 모든 문제에 대해 도움을 드릴 수 있습니다.
기술적인 어려움이 발생할 경우, 당사의 문제 해결 서비스는 문제를 신속하고 효율적으로 진단하고 해결하도록 설계되었습니다. 당사는 귀하의 운영이 원활하게 진행될 수 있도록 필요한 지원을 제공하기 위해 최선을 다하고 있습니다.
지속적인 성공을 위해 리지드 플렉스 PCB 기술 및 업계 모범 사례의 발전에 대한 업데이트 및 정보 리소스를 제공합니다. 당사의 목표는 귀하의 리지드 플렉스 PCB 요구 사항에 대한 최신 정보 및 지원에 액세스할 수 있도록 하는 것입니다.
