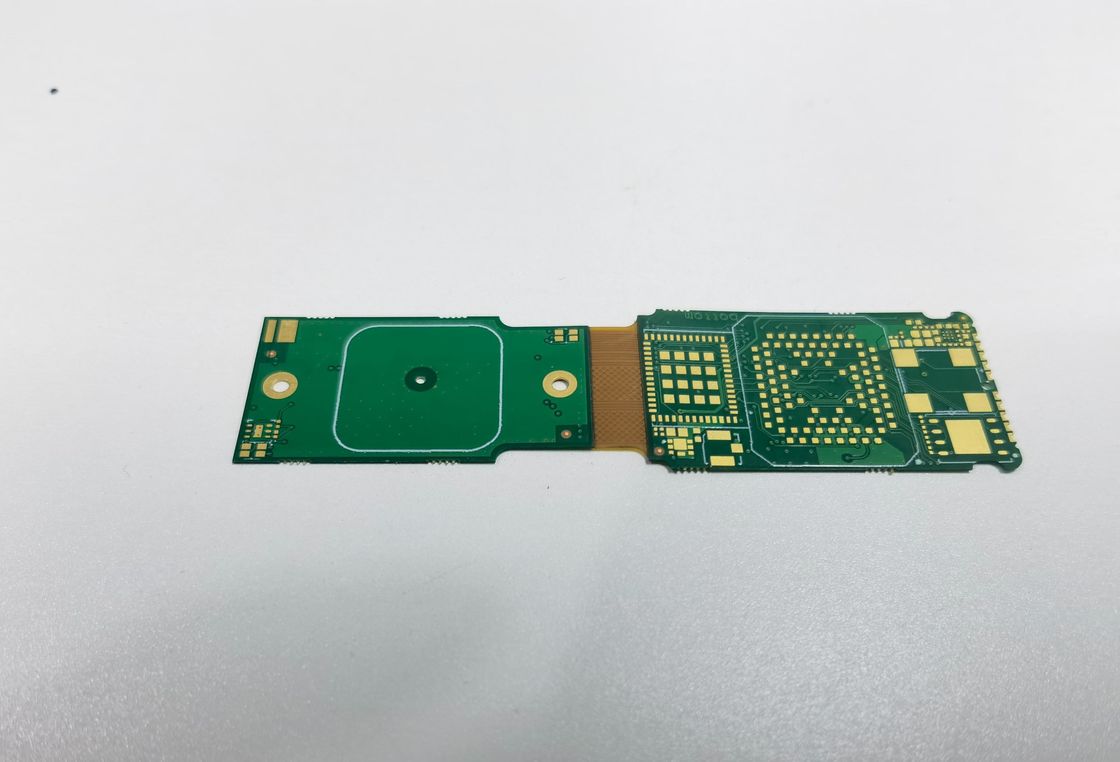

밀도 강성 플렉스 PCB, ENIG 표면 처리, 4층 FR4/폴리이미드 HDI 1+N+1
강성 플렉스 PCB(인쇄 회로 기판)는 공간이 제한적이고 신뢰성이 중요한 다양한 현대 전자 응용 분야에서 널리 사용되는 정교하고 매우 다재다능한 부품입니다. 이 제품은 강성 및 유연 회로 기술의 장점을 완벽하게 결합하여 복잡한 전자 문제에 대한 우수한 솔루션을 제공합니다. 강성 플렉스 PCB는 본질적으로 단일 구조로 적층된 강성 및 유연 기판의 조합을 특징으로 하는 하이브리드 회로 기판입니다.
4층 강성 플렉스 PCB는 이 제품군 내의 특정 모델로, 네 개의 뚜렷한 층을 자랑하며 상당한 수준의 복잡성과 기능을 제공합니다. 이 구성은 더 복잡한 라우팅과 더 높은 부품 밀도를 가능하게 하여 고급 전자 장치에 이상적입니다. 이 제품의 세심한 엔지니어링은 ±0.05mm의 홀 위치 편차로 고품질 성능을 보장합니다. 이 정밀도는 모든 마이크로미터가 중요한 응용 분야에서 필수적인 정확한 부품 배치와 안정적인 연결을 가능하게 합니다.
강성 플렉스 PCB의 뛰어난 기능 중 하나는 0.1mm의 놀라운 최소 트레이스/간격 사양입니다. 이를 통해 매우 가는 선과 간격을 만들 수 있어 전기적 특성이나 신호 무결성을 손상시키지 않고 더 작은 영역에 더 많은 회로를 배치할 수 있습니다. 이는 고속 신호 응용 분야나 공간 절약이 필요한 장치에 특히 유리합니다.
강성 플렉스 PCB의 적응성은 1~8배의 굽힘이 가능한 유연성 범위로 강조됩니다. 이 특성은 유연 강성 회로 기판이라는 이름의 이유이며, 설치 또는 유지 보수 중에 회로를 손상시키지 않고 구부리거나 접을 수 있습니다. 이러한 기능은 PCB가 특정 모양에 맞아야 하거나 보드가 움직임이나 열팽창의 영향을 받는 응용 분야에 필수적입니다.
1~28층의 광범위한 PCB 레이어 범위를 통해 강성 플렉스 인쇄 배선 기판은 간단한 단일 레이어 설계 또는 복잡한 다층 구조를 요구하든 모든 응용 분야의 특정 요구 사항을 충족하도록 맞춤화할 수 있습니다. 추가 레이어는 전력 분배, 신호 라우팅 또는 추가 전자 부품을 수용하는 데 사용될 수 있으며, 디자이너에게 전자 장치의 레이아웃 및 기능에 대한 높은 수준의 자유를 제공합니다.
또한 강성 플렉스 PCB는 내구성과 신뢰성으로 유명합니다. 강성 부품과 유연 부품의 조합을 통해 접이식 강성 회로 기판은 고진동 및 충격을 포함한 열악한 환경의 혹독함을 견딜 수 있습니다. 이는 신뢰성이 필수적인 방위, 항공 우주, 의료 및 자동차 응용 분야에 탁월한 선택입니다.
요약하자면, 4층 강성 플렉스 PCB는 정밀 엔지니어링, 설계 유연성 및 강력한 성능으로 두드러지는 제품입니다. ±0.05mm의 홀 위치 편차와 0.1mm의 최소 트레이스/간격을 제공하는 PCB 기술의 발전을 증명합니다. 1-28층의 PCB 범위는 다양한 응용 분야에 대한 광범위한 적응성을 제공하며, 1-8배의 굽힘 유연성은 보드가 가장 까다로운 환경에서도 사용될 수 있도록 보장합니다. 응용 분야에서 유연 강성 회로 기판, 접이식 강성 회로 기판 또는 강성 플렉스 인쇄 배선 기판이 필요한 경우 이 제품은 정교한 전자 요구 사항에 대한 안정적이고 효율적인 솔루션을 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 재질 | FR4, 폴리이미드, PET |
| 프로파일링 펀칭 | 라우팅, V-컷, 베벨링 |
| 굽힘 반경 | 0.5-10mm |
| PCB 레이어 | 1-28 레이어 |
| 최소 트레이스/간격 | 0.1mm |
| 처리 | ENIG/OSP/침지 금/주석/은 |
| 레이어 수 | 4 레이어 |
| 치수 | 41.55*131mm |
| 산포라이즈드 | 로컬 고밀도, 백 드릴 |
| 홀 위치 편차 | ±0.05mm |
ENIG, OSP, 침지 금/주석/은과 같은 고급 처리를 통합한 유연 강성 회로 기판은 현대 전자 응용 분야의 복잡한 요구 사항을 충족하도록 설계되었습니다. 이 하이브리드 솔루션은 유연 회로의 유연성과 강성 보드의 견고성 및 지원을 결합하여 다양한 동적 환경에 원활하게 통합할 수 있습니다. 0.1mm의 최소 트레이스/간격과 백 드릴링 기술로 보완된 로컬 고밀도 기능을 갖춘 이 보드는 복잡한 설계와 향상된 연결 신뢰성이 필요한 응용 분야에 완벽합니다.
유연 강성 회로 기판의 가장 중요한 속성 중 하나는 구부러짐입니다. 0.5~10mm의 굽힘 반경으로 이 보드는 좁거나 불규칙한 공간에 맞도록 모양을 만들 수 있어 웨어러블 기술, 의료 기기 및 항공 우주 부품에 이상적입니다. 구부러지는 강성 인쇄 배선 기판의 적응성은 회로의 무결성을 손상시키지 않고 반복적인 굽힘을 허용하며, 이는 지속적인 움직임을 겪거나 열악한 조건을 견뎌야 하는 제품에 필수적입니다.
또한 라우팅, V-컷, 베벨링과 같은 프로파일링 펀칭 기술의 정밀도는 각 보드가 제품의 특정 요구 사항에 맞게 맞춤화되도록 합니다. 정밀한 프로파일링은 굽힘 및 장착 중 보드의 스트레스를 줄여 제품 수명을 연장하는 데 도움이 됩니다. 이러한 성형 기술은 유지 보수 또는 업그레이드 중에 매우 유익한 조립 및 분해를 용이하게 합니다.
유연 강성 회로 기판은 또한 산포라이즈드 속성으로 특징지어지는데, 이는 보드의 기계적 안정성을 보장하기 위해 특별히 처리된 로컬 고밀도 영역을 의미합니다. 이 기능은 신중하게 계산된 굽힘 반경과 함께 신호 무결성이 가장 중요한 고속 및 고주파 신호 응용 분야를 위한 강력한 플랫폼을 제공합니다.
결론적으로, 유연 강성 회로 기판은 다재다능함과 내구성을 구현하여 광범위한 응용 분야에 완벽한 후보입니다. 슬림하고 구부러지는 폼 팩터가 필요한 소비자 전자 제품이든, 높은 정밀도와 신뢰성이 요구되는 산업 기계이든, 구부러지는 강성 인쇄 배선 기판은 PCB 기술의 발전을 증명합니다.
당사의 강성 플렉스 PCB 제품은 전자 산업에서 가장 엄격한 요구 사항을 충족하도록 설계되었습니다. ±0.05mm의 정밀한 홀 위치 편차를 통해 당사의 구부러지는 인쇄 회로 기판은 탁월한 부품 배치 정확도를 보장합니다. 다양한 응용 분야를 충족하기 위해 표준 4층 구성을 제공하며 최대 52L의 최대 레이어 수까지 확장할 수 있어 당사의 보드는 복잡하고 고밀도 설계에 적합합니다.
FR4, 폴리이미드 및 PET와 같은 고품질 재료로 제작된 당사의 구부러지는 강성 인쇄 배선 기판은 내구성과 유연성을 모두 갖추고 있어 동적 환경에서 안정적인 성능을 제공합니다. 당사 보드의 0.1mm 최소 트레이스/간격 사양은 고속 신호 무결성과 컴팩트한 부품 배치를 가능하게 합니다.
당사가 제공하는 강성 플렉스 인쇄 회로 기판은 견고성과 유연성의 조합이 필요한 응용 분야에 이상적인 솔루션입니다. 당사의 맞춤화 서비스는 귀하의 특정 설계 요구 사항이 정밀도와 신뢰성으로 충족되도록 보장하여 귀하의 제품이 어떤 사용 사례에서도 최상의 성능을 발휘하도록 합니다.
강성 플렉스 PCB 제품은 강성 보드와 유연 회로의 장점을 하나의 장치로 통합하여 더 다양한 응용 분야를 가능하게 합니다. 강성 플렉스 PCB에 대한 당사의 기술 지원 및 서비스는 제품의 기능을 최대한 활용하고 발생할 수 있는 모든 문제를 해결할 수 있도록 설계되었습니다.
당사의 기술 지원에는 강성 플렉스 PCB에서 발생할 수 있는 모든 작동 문제를 진단하고 해결하는 데 도움이 되는 포괄적인 문제 해결 지원이 포함됩니다. 연결성, 유연성 또는 제품의 다른 측면과 관련된 문제를 겪고 있든, 당사의 숙련된 기술자는 전문적인 지침을 제공하기 위해 여기에 있습니다.
또한 당사는 강성 플렉스 PCB의 성능과 수명을 향상시키기 위한 다양한 서비스를 제공합니다. 이러한 서비스에는 설계 상담, 레이아웃 최적화, 재료 선택 조언 및 조립 지침이 포함되지만 이에 국한되지 않으며, 귀하의 제품이 특정 요구 사항 및 응용 분야 요구 사항에 완벽하게 맞도록 보장합니다.
당사는 귀하의 강성 플렉스 PCB를 최적의 상태로 유지하는 데 도움이 되는 지속적인 지원 및 유지 보수 서비스를 제공하기 위해 최선을 다하고 있습니다. 당사의 서비스에는 제품의 높은 품질과 신뢰성을 전체 수명 주기 동안 유지하기 위해 필요한 정기적인 성능 점검, 업데이트 및 수리가 포함됩니다.
강성 플렉스 PCB를 최대한 활용할 수 있도록 제품의 기능과 성능을 더 잘 이해하는 데 도움이 되는 교육 및 문서도 제공합니다. 이를 통해 강성 플렉스 PCB를 기존 시스템 및 프로세스에 더 효율적으로 사용하고 통합할 수 있습니다.
추가 지원이나 기술 지원 및 서비스 이용을 원하시면 고객 서비스 팀에 문의하십시오. 당사는 귀하의 강성 플렉스 PCB 제품으로 성공을 달성하는 데 필요한 지원을 제공하기 위해 최선을 다하고 있습니다.
