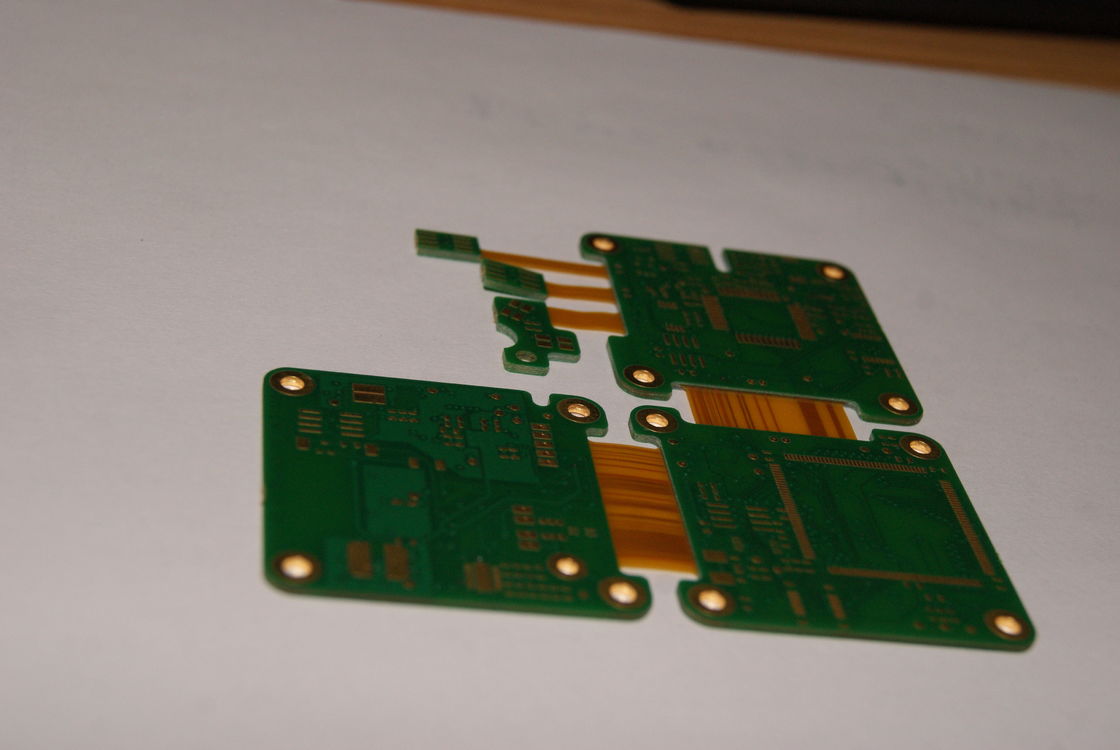

정밀 Fr4 딱딱한 유연 PCB 보드 V 절단 라우팅 Enig 치료 구부리 반지름 0.5-10Mm
Rigid Flex PCB는 'Rigid Flexible Printed Wiring Board'를 뜻합니다. 정교한 전자 기둥입니다.딱딱한 인쇄 회로 보드의 탄력성과 유연한 회로의 다재다능성을 결합하는 것이 PCB 어셈블리는 복잡하고 가볍고 공간을 절약하는 구성 요소가 필요한 현대 전자 장치의 끊임없이 진화하는 요구를 충족시키는 혁신적인 솔루션입니다.1~28층의 구성 범위, Rigid Flex PCB는 컴팩트 소비자 전자제품에서 고도로 전문화된 산업 시스템에 이르기까지 다양한 응용 프로그램을 수용하도록 설계되었습니다.
The construction of a Rigid Flex PCB allows it to maintain the robustness of a traditional rigid PCB in areas where additional support is necessary while utilizing the malleability of flexible circuits in portions that may need to bend or fold이 이중성은 복잡한 전자 집합체에서 비교할 수 없는 이점을 제공합니다. 가장 필요한 곳에서 내구성과 유연성을 제공합니다.Rigid Flex PCB의 여러 층으로 설계 될 수있는 능력은 더욱 다양성을 더합니다.공간이나 신뢰성에 타협하지 않고 특정 회로 요구 사항을 충족시키기 위해 복잡하게 사용자 정의 될 수 있기 때문입니다.
딱딱한 플렉스 PCB의 중요한 속성 중 하나는 구멍 위치의 정확성이며, 오로지 ±0.05mm의 오차를 자랑합니다.이 수준의 정확성은 고밀도 상호 연결을 만드는 데 필수적입니다., 비아스와 부품 구멍의 정확한 배치가 최종 제품의 성능과 신뢰성에 크게 영향을 줄 수 있습니다.꼼꼼한 설계 및 제조 과정은 생산된 각 Rigid Flex Printed Wiring Board가 엄격한 품질 표준을 충족하는지 보장합니다., 전자 부품의 조립에 대한 신뢰할 수있는 기반을 제공합니다.
이 유연한 딱딱한 회로 보드의 차원 발자국은 특히 41.55*131mm로 설정되어 있으며, 사용성과 소형성 사이의 균형을 위해 최적화 된 크기입니다.이 차원은 PCB를 다양한 응용 프로그램에 적합하게 만듭니다. 공간은 프리미엄이지만 기능은 손상 될 수 없습니다.튼튼한 플렉스 PCB의 건설에 사용되는 기판 소재는 내구성과 성능을 위해 선택됩니다.보드가 손상되지 않고 굽는 것과 같은 스트레스 조건에서도 작동하는지 확인합니다., 진동, 열순환.
PCB를 응용에 더 정밀화하기 위해 Rigid Flex PCB는 Routing, V-CUT 및 Beveling과 같은 고급 프로파일링 펀싱 기술을 통합합니다.이 과정 들 은 정확 한 보드 윤곽 과 복잡 한 모양 을 만드는 것 을 가능하게 한다복잡한 디자인에서 종종 필요한 것이지요. 라우팅은 PCB에서 복잡한 패턴과 모양을 잘라내는 능력을 제공합니다.V-CUT는 여러 보드 또는 섹션을 쉽게 분리하는 직선을 만드는 데 사용됩니다.한편, 비벨링은 보드의 가장자리를 각도화하는 데 사용되는 기술이며, 이는 커넥터에 삽입하거나 굽는 동안 스트레스 농도를 방지하는 데 중요합니다.
요약하자면, Rigid Flex PCB는 탄력성과 적응력을 겸비한 유연한 딱딱한 회로판입니다.및 사용자 지정 프로파일 펀싱 기술은 PCB 조립 영역에서 매우 원하는 제품으로 만듭니다.착용 가능한 기술, 의료기기, 항공우주 부품, 또는 공간, 무게, 성능이 중요한 다른 어떤 응용 프로그램이든,Rigid Flex PCB는 신뢰할 수 있고 효율적인 솔루션으로 돋보입니다.그것은 오늘날 첨단 전자 장치의 복잡한 요구 사항을 충족시키기 위해 유연성과 강도가 공존하는 회로 보드 설계의 혁신적인 진화를 보여줍니다.
| 속성 | 사양 |
|---|---|
| 구성 요소 | SMD, BGA, DIP 등등 |
| 프로파일링 펀칭 | 라우팅, V-CUT, 비벨링 |
| 표면 가공 | HASL LF |
| 소재 | FR4, 폴리아미드, PET |
| 차원 | 41.55*131mm |
| PCB 레이어 | 1~28층 |
| 구멍 위치 오차 | ±0.05mm |
| 제품 종류 | PCB 조립 |
| 유연성 | 1-8번 |
| 층의 수 | 4 층 |
플렉스-리직 프린트 서킷 보드 (Flex-Rigid Printed Circuit Board, PCB) 는 유연성과 딱딱함을 하나의 PCB 조립체로 결합한 제품형입니다.다양한 산업 분야에서 수많은 응용 프로그램을 수용합니다.강성 플렉스 인쇄 와이어링 보드는 공간, 무게 및 신뢰성이 중요한 요소가있는 복잡한 장치에서 유리하게 사용되는 것으로 특히 알려져 있습니다. FR4,폴리아미드, 그리고 PET, 딱딱한 플렉스 PCB는 가장 높은 내구성과 유연성을 충족하도록 설계되었습니다.
최대 28 층까지 설계 할 수있는 능력으로, 4 층 표준 구성은 컴팩트 장치와 더 정교한 장비 모두에 대한 균형 잡힌 솔루션을 제공합니다.PCB 계층은 1-28 계층에서 다양할 수 있습니다., 특정 설계 요구 사항을 충족시키기 위해 다양성을 제공합니다. HASL LF의 표면 완공 (고온 공기 용매 평준화 납 없는) 은 구성 요소 간의 신뢰할 수있는 연결을 보장합니다.장수성 및 일관된 성능을 촉진.
유연한 딱딱한 회로 보드의 응용 기회는 다양합니다. 소비자 전자제품의 영역에서 이러한 PCB는 종종 스마트 폰, 카메라 및 웨어러블 기술,구성 요소를 고정하기 위한 딱딱한 부위와 굽기 및 접기 위한 유연한 구간의 혼합이 필수적인 경우의료 분야에서는 진단 장비, 임플란트,그리고 휴대용 의료기기들은 Rigid Flex PCB의 에르고노믹 디자인에 적합하고 비생태적인 환경의 요구에 견딜 수 있는 능력에서 이익을 얻습니다..
또한, 항공우주 및 국방 부문은 위성에서의 공간 제약은 극한 조건에서의 신뢰성이 협상 불가능한 임무를 중요시하는 시스템에서 Rigid Flex PCB에 의존합니다.,항공기, 군사용 차량이 이 기술을 통해 능숙하게 관리됩니다.자동차 산업은 진동과 열 스트레스에 견딜 수 있는 능력 때문에 이러한 PCB를 사용합니다., 대시보드 전자 장치, 센서 및 제어 시스템에서 자리를 찾습니다.
산업용 용도는 로봇 공학으로, 딱딱한 플렉스 PCB의 내구성과 유연성이 로봇 팔과 다른 구성 요소의 움직임과 기능에 필수적입니다.심지어는 첨단 카메라와 같은 소비자 제품에서도, Rigid Flex PCB는 고속 신호 무결성을 가진 컴팩트한 디자인을 제공하는 데 필수적입니다.그리고 섬세한 표면 가공, Rigid Flex PCB를 다양한 최첨단 응용 분야에서 필수적인 구성 요소로 만듭니다.
우리의 플렉스-직성 인쇄 회로 보드 사용자 정의 서비스는 귀하의 특정 응용 요구 사항을 충족시키기 위해 다양한 재료 옵션을 제공합니다. 당신은 FR4와 같은 고품질 재료 중에서 선택할 수 있습니다.,폴리아미드, 그리고 PET를 사용하여 사용자 정의 PCB를 만들 수 있습니다.
우리는 0.1mm의 최소한의 흔적/공간으로 정밀 제작을 제공합니다. 고밀도 부품 배치로 복잡한 디자인을 달성 할 수 있도록 보장합니다.우리의 고급 제조 프로세스는 또한 단 ± 0의 구멍 위치 오차를 보장.05mm, 복잡한 디자인에 대한 엄격한 관용을 제공합니다.
당신의 플렉스-리직 프린트 회로 보드의 표면은 신뢰할 수 있는 용접성과 환경 표준을 준수하기 위해 HASL LF (리드 프리 핫 에어 솔더 레벨링) 을 특징으로합니다.우리의 표면 마무리 기술은 PCB의 수명과 성능을 향상시키기 위해 설계되었습니다.
우리의 PCB는 SMD (표면 마운트 장치), BGA (볼 그리드 배열), DIP (두중 인 라인 패키지) 및 기타 다양한 전자 부품과 호환됩니다.당신의 다양한 요구 사항을 수용하기 위해 Bendable 인쇄 회로 보드 응용 프로그램.
우리의 제품 사용자 정의 서비스를 선택 하 여 당신의 딱딱한 플렉스 PCB 제품을 위해 모든 사양과 성능 요구 사항을 충족하는 최고 수준의 플렉스 딱딱한 인쇄 회로 보드를 보장 합니다.
Rigid Flex PCB 제품은 PCB 요구 사항에 필요한 지원과 지침을 제공하기 위해 설계된 포괄적인 기술 지원 및 서비스 패키지로 지원됩니다.우리의 지원은 상세한 제품 문서를 포함합니다, 자주 묻는 질문 (FAQs), 그리고 딱딱한 플렉스 PCB의 설계, 사용 및 유지보수에 관한 유용한 정보로 가득한 지식 기반.
우리는 여러분의 Rigid Flex PCB를 사용하면서 발생할 수 있는 모든 문제를 진단하고 해결하는 데 도움이 되는 문제 해결 지원을 제공합니다.우리의 기술 지원 팀은 일반적인 문제를 해결하는 데 경험이 있으며 PCB를 최적의 기능으로 되돌리는 데 도움이되는 단계별 지침을 제공할 수 있습니다..
우리의 서비스는 또한 특정 애플리케이션에 자신의 딱딱한 플렉스 PCB를 사용자 정의하려는 사람들을위한 디자인 지원을 포함합니다. 우리의 팀은 레이아웃, 재료 선택,그리고 제조 프로세스를 통해 PCB가 요구 사항과 산업 표준을 충족하는지 확인합니다..
이러한 서비스 외에도, 우리는 우리의 제품에 대한 주기적인 업데이트와 업그레이드를 제공합니다. 당신의 Rigid Flex PCB를 최첨단 기술로 유지하기 위해.이것은 당신이 항상 최신 기능과 성능과 신뢰성을 위한 개선으로 장착되어 있는지 확인.
우리의 기술 지원 및 서비스에 물리적 수리 또는 교체 포함되지 않습니다.우리는 이러한 서비스가 필요한 경우 잠재적인 서비스 파트너를 식별하는 과정을 통해 안내 할 수 있습니다..
고객 만족에 대한 우리의 헌신은 항상 지원과 서비스를 개선하기 위해 노력한다는 것을 의미합니다. 더 나은 서비스를 제공하도록 도와주는 귀하의 피드백과 제안을 환영합니다.모든 기술 지원, 우리의 온라인 리소스를 참조하거나 추가 도움을 위해 우리의 지원 팀에 문의하십시오.
