착용 저항성 세라믹 PCB 보드 DFM 및 높은 열 전도성

착용 저항성 세라믹 PCB 보드 DFM 및 높은 열 전도성

DFM가 있는 세라믹 PCB판

DFM가 있는 세라믹 기판 PCB

마모 저항 세라믹 PCB 보드

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
최소 선 너비/간격:
00.1mm
서비스:
원스톱 서비스 / OEM,DFM
서피스는 끝났습니다:
몰입 금, 니켈 팔라디움 GLOD
표면 기교:
ENIG, 니켈 팔라디움 GLOD
유전체 상수:
6.0-10.0
PCB 사이즈:
22mm*19mm
크기:
2mm~200mm
열전도성:
170W/mK
강조하다:

DFM가 있는 세라믹 PCB판

,

DFM가 있는 세라믹 기판 PCB

,

마모 저항 세라믹 PCB 보드

지불 및 배송 조건
제품 설명

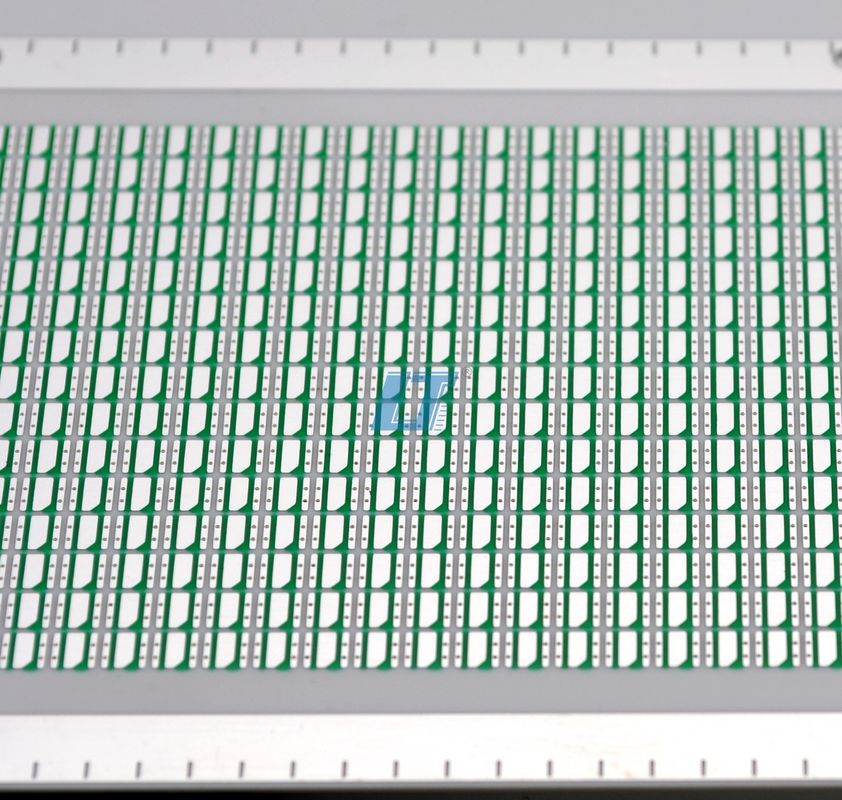

0.1mm 미니 라인 너비/격차 DFM 및 높은 열 전도성을 가진 세라믹 PCB 보드

제품 설명:

세라믹 PCB 보드는 전자 회로 보드 기술의 최상위에 위치하며 내구성과 높은 성능을 완벽하게 결합합니다.이 제품은 열 관리가 중요한 고급 전자 장치의 요구를 충족시키기 위해 세심하게 설계되었습니다.-50°C에서 150°C까지의 작동 온도 범위로, 이 PCB는 극단적인 조건에 견딜 수 있도록 설계되어, 까다로운 환경에서의 응용에 이상적인 솔루션입니다.

알루미늄 산화물 (Al2O3) 및 알루미늄 질화물 (ALN) 과 같은 고급 재료로 제작된 세라믹 PCB 보드는 예외적인 열 특성을 보여줍니다.Al2O3 는 전기 단열 능력 으로 유명 합니다, ALN은 열의 분산에 결정적인 뛰어난 열 전도성으로 축하됩니다.이 재료의 조합은 세라믹 PCB 보드가 견고할 뿐만 아니라 열 스트레스 관리에 매우 효율적이라는 것을 보장.

이 세라믹 PCB 보드의 크기는 컴팩트 2mm에서 확장 200mm까지 다양하며 다양한 디자인 사양과 응용 프로그램을 수용합니다.작은 전자 장치 또는 큰 산업 부품에 대한,이 PCB는 당신의 요구에 맞는 완벽한 기판 크기를 제공합니다.

설계의 유연성은 1~8층의 옵션으로 더욱 강화되며 복잡한 회로와 구성 요소에 대한 충분한 공간을 제공합니다.다층 구조는 상호 연결의 더 높은 밀도를 허용, 세라믹 PCB 보드가 공간이 필요한 정교한 전자제품에 대한 선택의 기판이됩니다.이 다재다능한 레이어링은 전자 설계 엔지니어가 제약 없이 혁신할 수 있는 수많은 가능성을 열어줍니다..

세라믹 PCB 보드의 가장 매력적인 특징 중 하나는 인상적인 170 W / mK를 자랑하는 열 전도성입니다.이 높은 열 전도성 세라믹 PCB는 전자 부품에서 생성되는 열이 중요 부분에서 빠르고 효율적으로 전달되도록합니다.이 특징은 세라믹 PCB 보드를 시장에서 선도적인 세라믹 열 관리 PCB 솔루션으로 배치합니다.

높은 열 전도성 세라믹 PCB는 열을 관리하는 데 효과적일뿐만 아니라 전체 시스템의 열 발자국을 줄이는 데 기여합니다.이 PCB는 최적의 작동 온도를 유지하는 데 도움이됩니다., 이는 전자 시스템의 신뢰성 및 안정성에 필수적입니다. 세라믹 PCB 보드의 우수한 열 관리 능력은 높은 전력 LED와 같은 응용 프로그램에서 최고의 선택이됩니다.,전력 변환기, 자동차 전자제품, 열 분산이 중요한 문제입니다.

또한, 세라믹 PCB 보드의 재료 구성의 견고한 성격은 열 충격, 화학적 부식 및 기계적 마모에 저항성을 보장합니다.이러한 탄력성은 PCB가 가혹한 화학 물질에 노출되거나 빈번한 온도 변동에 노출되는 애플리케이션에서 특히 중요합니다.세라믹 PCB 보드의 내구성은 지원 장치의 더 긴 수명으로 번역되며 유지 보수 비용과 정지 시간을 줄입니다.

결론적으로, 세라믹 PCB 보드는 고성능 회로의 전형입니다.고열전도성과 다층 구성으로 결합된, 그것은 엔지니어와 디자이너를위한 선도적인 선택입니다. 세라믹 열 관리 PCB로서, 그것은 복잡한 전자 장치에서 열 관리에 대한 신뢰할 수있는 솔루션을 제공합니다.장치는 성능 기대에 부응할 뿐만 아니라 이를 뛰어넘는 것을 보장합니다.세라믹 PCB 보드는 높은 열전도성 세라믹 PCB의 발전에 진정한 초석이며 전자 부품 설계의 우수성을위한 새로운 표준을 설정합니다.



특징:

  • 제품명: 세라믹 PCB 보드
  • 제품 종류: PCB&PCBAOEM, DFM
  • 표면 완성: 몰입 금, 니켈 팔라디움 GLOD
  • 재료: Al2O3, ALN
  • PCB 크기: 22mm*19mm
  • 크기 범위: 2mm~200mm
  • 기술: 세라믹 기판 PCB, DBC (직접 결합 구리), DPC (직접 접착 구리)
  • 첨단 세라믹 PCB 유형: LTCC (하온 공동 조화 세라믹), HTCC (고온 공동 조화 세라믹)
  • 특수 특징: 세라믹 유리 복합 PCB


기술 매개 변수:

매개 변수 사양
솔더 마스크 색상 검은색
1~8층
PCB 크기 22mm*19mm
작동 온도 -50°C ~ 150°C
열전도성 170W/mK
표면 기술 ENIG, 니켈 팔라디움 GLOD
제품 종류 PCB&PCBAOEM, DFM
소재 Al2O3, ALN
표면 완공 몰입 금, 니켈 팔라디움 GLOD
크기 2mm~200mm


응용 프로그램:

고품질의 재료인 Al2O3와 ALN (알루미늄 질화물) 로 만든 세라믹 프린트 서킷 보드는 다양한 첨단 기술 애플리케이션에 중요한 구성 요소입니다.이 판의 뛰어난 열전도성이 세라믹 PCB는 Direct Bond Copper (DBC), Direct Bond Copper (DBC) 와 같은 다양한 유형으로 제공됩니다.직접 접착 구리 (DPC), 낮은 온도 공동 조화 세라믹 (LTCC) 및 높은 온도 공동 조화 세라믹 (HTCC), 각각은 다른 응용 요구 사항을 충족하도록 설계되었습니다.

원스톱 서비스와 오리지널 장비 제조사 (OEM) 솔루션, 그리고 제조성 설계 (DFM) 지원 제공으로,이 세라믹 PCB는 높은 수준의 사용자 정의와 정밀 엔지니어링이 필요한 산업에 완벽하게 적합합니다.최소 라인 너비와 0.1mm의 간격 능력은 현대 전자 장치에서 필수적인 고밀도 상호 연결과 컴팩트 디자인을 보장합니다.전기 없는 니켈 몰입 금 (ENIG) 과 니켈 팔라디움 금 (GLOD) 과 같은 표면 기술 은 장기적 성능 에 필수적 인 신뢰성 있고 내구성 있는 완성도를 제공한다.

Common application occasions for Ceramic PCBs include high-frequency electronics where DBC and DPC technologies are particularly beneficial due to their excellent electrical insulation properties and thermal stability항공우주 및 국방 산업에서 LTCC 및 HTCC 보드의 견고성은 극단적인 환경 조건에 견딜 수있는 장비에 중요합니다.의료 분야에서는 이러한 세라믹 PCB를 진단 및 치료 장비로 사용합니다. 정확성과 신뢰성이 협상 할 수 없는 곳이죠..

또한 자동차 산업은 높은 온도 변동에서 안정적으로 작동 할 수있는 능력으로 인해 센서와 제어 장치에 대한 세라믹 인쇄 회로 보드를 점점 더 채택하고 있습니다.전력전자, LED 조명 및 반도체 냉각 시스템 또한 이러한 보드의 우수한 열 관리 기능에 크게 의존합니다.소형화 추세와 전자 장치의 효율적인 열 분산의 필요성, 세라믹 PCB의 응용 시나리오는 확장되고 있으며, 현대 기술의 발전의 초석이됩니다.



사용자 정의:

우리는 우리의 세라믹 PCB 보드에 대한 프리미엄 제품 사용자 정의 서비스를 제공하여 귀하의 특정 요구 사항이 정확하게 충족되도록합니다. 귀하의 PCB를 귀하의 필요에 맞게 조정하는 옵션 중 하나를 선택하십시오.

용접 마스크 색상:세라믹 서브스트레이트 PCB에 전문적이고 미적한 완성도를 부여하기 위해 깔끔한 검은 용접 마스크를 선택하십시오.

서비스:우리의 포괄적인 원스톱 서비스 / OEM, DFM 솔루션에서 혜택을 받으십시오.

크기:2mm에서 200mm까지의 크기로 세라믹 PCB 보드의 크기를 사용자 정의하여 응용 프로그램에 완벽하게 맞게합니다.

최소 선 너비/간격:우리의 능력으로 복잡한 디자인을 달성합니다. 0.1mm만큼의 미니 라인 너비 / 간격을 처리 할 수 있습니다. 복잡하고 고밀도의 세라믹 단열 금속 기판 레이아웃에 이상적입니다.

열전도:170 W / mK의 열 전도성 등급으로 우수한 열 분비를 보장하여 고 전력 및 고 온도 애플리케이션에 훌륭한 선택이됩니다.



지원 및 서비스:

세라믹 PCB 보드는 까다로운 애플리케이션에 높은 성능과 신뢰성을 제공하기 위해 설계되었습니다.우리의 제품 기술 지원 및 서비스는 당신이 자신감과 편의로 당신의 세라믹 PCB 보드를 최대한 활용할 수 있도록 전념우리는 당신이 직면할 수 있는 모든 문제를 해결하고 당신의 제품의 성능을 최적화하는 데 도움을 주기 위해 포괄적인 지원 서비스를 제공합니다.

우리의 기술 지원은 문제 해결 지원, 보드 취급 및 사용에 대한 최상의 방법 지침, 열 관리 및 용접 프로세스에 대한 권장 사항을 포함합니다.우리는 휴업 시간을 최소화하는 것이 중요하다는 것을 이해합니다., 그래서 우리의 전문가들은 당신이 직면할 수 있는 모든 기술적 문제에 대해 신속하고 효과적인 해결책을 제공하기 위해 최선을 다하고 있습니다.

또한, 우리는 당신의 세라믹 PCB 보드의 라이프 사이클을 지원하는 다양한 서비스를 제공합니다. 이러한 서비스는 진단 평가, 수리 또는 교체 옵션,그리고 제품 기술이 최전선에 있는 것을 보장하기 위해 업그레이드 또는 개선에 대한 조언우리의 목표는 우리의 세라믹 PCB 보드와 원활하고 성공적인 경험을 위해 필요한 자원과 지원을 제공하는 것입니다.

우리의 기술 지원 및 서비스는 서비스 조건에 따라 적용되며 구매 또는 귀하의 제품의 등록 증명이 필요할 수 있습니다.우리는 당신의 만족을 위해 헌신하고 당신의 세라믹 PCB 보드의 이익을 극대화하는 데 도움이 여기에 있습니다.

문의사항을 직접 저희에게 보내세요
