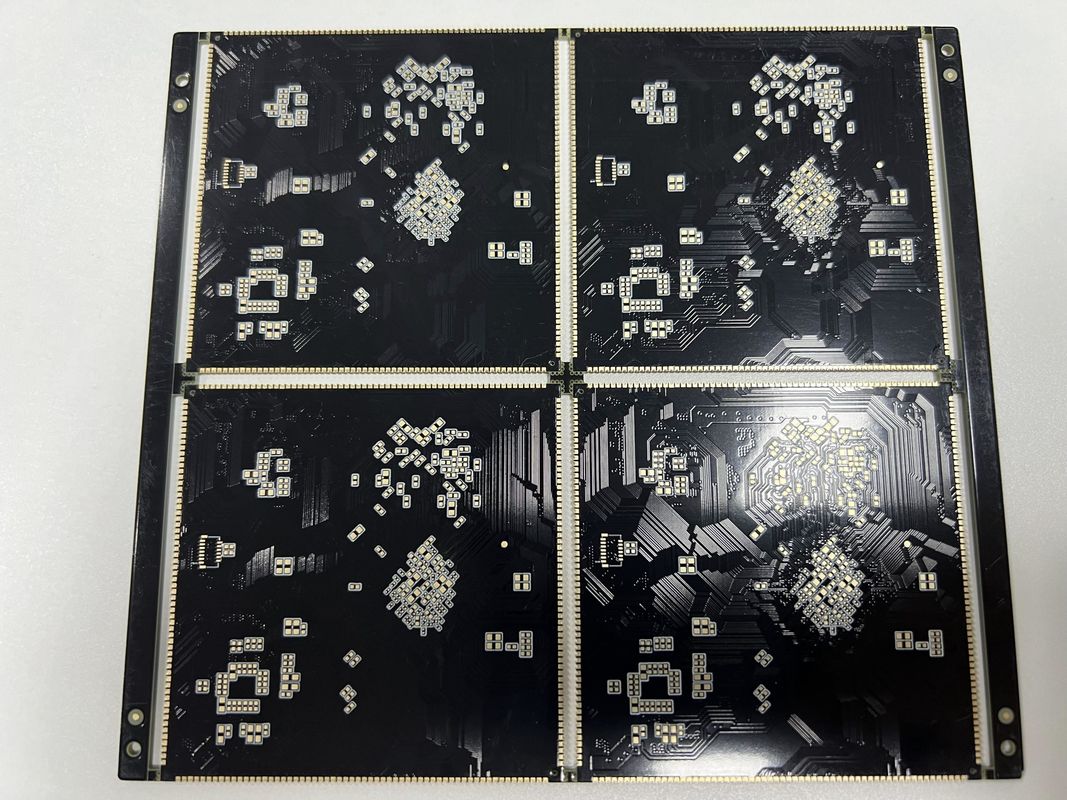

고밀도 HBI PCB 보드, 하프 홀 BGA 0.25mm 램프 소켓 10:1 종횡비
HDI PCB 보드는 최첨단 PCB 기술을 구현한 고밀도 상호 연결 애플리케이션을 위한 최첨단 솔루션입니다. 이 제품은 특히 공간과 무게가 중요한 요소인 정교한 전자 조립품을 충족하도록 설계되었습니다. HDI PCB 보드는 항공 우주, 방위, 의료 및 통신과 같이 고성능 및 신뢰성이 요구되는 산업에 완벽하게 적합합니다.
HDI PCB 보드의 핵심 기능은 4~20개의 인상적인 레이어 수입니다. 이 다층 설계를 통해 전자 부품을 더 촘촘하게 배치할 수 있어 컴팩트한 풋프린트 내에서 복잡한 회로를 구현할 수 있습니다. 마이크로비아 및 고급 PCB 제조 기술을 사용하여 복잡한 상호 연결을 달성하여 높은 신호 무결성과 전기적 성능을 보장합니다.
HDI PCB 보드의 가장 주목할 만한 특징 중 하나는 0.15mm에 불과한 최소 홀 크기입니다. 이 미세 홀 크기는 고밀도 설계에 사용되는 소형화된 부품을 수용하는 데 필수적입니다. 더 작은 비아는 공간을 절약할 뿐만 아니라 고속 신호의 무결성을 유지하는 데 중요한 신호 손실 및 누화를 전반적으로 줄이는 데 기여합니다.
임피던스 제어는 HDI PCB 보드의 또 다른 중요한 기능입니다. 이 제품은 고속 데이터 전송에 필수적인 신호 경로의 임피던스를 정밀하게 제어하도록 설계되었습니다. 임피던스 제어는 HDI PCB 보드가 HD SDI 컨버터 및 기타 고속 디지털 애플리케이션의 엄격한 전기적 성능 요구 사항을 지원할 수 있도록 보장합니다. 이러한 신중한 임피던스 관리는 신호 반사 및 타이밍 지연을 최소화하여 안정적이고 일관된 성능을 제공합니다.
특수 요구 사항은 HDI PCB 보드에 장애물이 되지 않습니다. 이 제품은 램프 소켓과 같은 고유한 기능을 포함하도록 사용자 정의할 수 있습니다. 이러한 적응성을 통해 HDI PCB 보드를 특정 애플리케이션에 맞게 조정할 수 있으며, 성능이나 품질을 저하시키지 않고 가장 전문적인 요구 사항도 충족할 수 있습니다.
품질 보증 측면에서 HDI PCB 보드는 각 보드가 최고 표준을 충족하도록 보장하기 위해 엄격한 테스트 프로토콜을 거칩니다. 이 제품은 잠재적인 결함을 식별하고 수정하기 위해 100% E-테스트 및 X-RAY 검사를 받습니다. 이러한 테스트는 배송 전에 비아, 솔더 조인트 및 PCB의 전반적인 무결성의 신뢰성을 보장합니다. 이 세심한 테스트 프로세스는 실패가 용납되지 않는 애플리케이션에 매우 중요합니다.
HDI PCB 보드의 기능은 소형화, 고속 및 고성능을 상징하는 HDI 인쇄 회로 기판에 사용하기에 이상적인 선택입니다. 이 보드의 고급 기능과 엄격한 테스트는 최신 전자 장치의 요구 사항을 처리할 수 있도록 보장합니다. HD SDI 컨버터 또는 고밀도 및 고신뢰성이 중요한 기타 애플리케이션에 사용되든 HDI PCB 보드는 탁월한 결과를 제공합니다.
결론적으로 HDI PCB 보드는 최첨단 PCB 기술을 찾는 고객에게 탁월한 선택입니다. 0.15mm의 최소 홀 크기, 임피던스 제어, 램프 소켓과 같은 특수 요구 사항에 대한 사용자 정의, 철저한 테스트 절차와 같은 기능을 통해 이 제품은 시장에서 두각을 나타냅니다. 4-20 레이어의 레이어 수는 다양한 애플리케이션에 대한 다용성을 제공하여 HDI PCB 보드를 모든 고밀도 전자 설계에 필수적인 구성 요소로 만듭니다.
| 기술 매개변수 | 사양 |
|---|---|
| 특별 요청 | 하프 홀, 0.25mm BGA |
| 홀 크기 | 0.1mm 레이저 드릴 |
| 최소 트레이스 | 3/3Mil |
| 특수 요구 사항 | 램프 소켓 |
| 임피던스 제어 | 예 |
| 최소 홀 크기 | 0.1mm |
| PCB 이름 | 4L 1+N+1 HDI 보드 |
| 보드 레이어 | 6-32L |
| 종횡비 | 10:1 |
| 레이어 수 | 4-20 레이어 |
HDI PCB 또는 고밀도 인터커넥터 인쇄 회로 기판은 PCB 제조 기술의 상당한 도약을 나타내며, 더 컴팩트한 설계와 더 높은 회로 밀도 및 향상된 전기적 성능을 가능하게 합니다. HDI PCB는 0.15mm의 최소 홀 크기와 3/3Mil의 최소 트레이스 폭 및 간격을 포함한 미세 기능으로 특징지어지며, 이는 더 작은 공간에서 더 많은 기능을 가능하게 합니다. 레이어 수는 4~20 레이어까지 다양하며, 다양한 복잡성과 설계 요구 사항을 충족합니다. HDI PCB 제조 분야에서 이러한 속성은 HDI PCB를 고급 전자 애플리케이션에 이상적으로 만듭니다.
HDI PCB의 적용 사례 및 시나리오는 다양하며, 신뢰성, 공간 절약 및 향상된 전기적 성능이 중요한 여러 산업 및 기술에 걸쳐 있습니다. 통신 산업에서 HDI 인쇄 회로 기판은 스마트폰, 태블릿 및 웨어러블과 같은 장치에 필수적이며, 기능 저하 없이 소형화에 대한 요구가 점점 더 커지고 있습니다. 고밀도 PCB 설계를 통해 더 작은 영역에 더 많은 부품을 집적할 수 있어 더 슬림하고 컴팩트한 장치로의 추세를 지원합니다.
의료 전자 분야에서 HDI PCB는 소규모 휴대용 의료 기기 및 높은 정밀도와 신뢰성이 요구되는 복잡한 실험실 장비에 사용됩니다. 작은 홀 크기와 높은 레이어 수는 HDI 보드를 심장 박동기, 이미징 장비 및 HDI 기술의 높은 신호 무결성과 신호 손실 감소의 이점을 누리는 고급 진단 장치와 같은 의료 기기의 소형화에 완벽한 솔루션으로 만듭니다.
항공 우주 및 방위 애플리케이션도 고밀도 PCB 설계의 이점을 누릴 수 있으며, 시스템은 종종 극한 조건에서 작동하고 공간과 무게가 매우 중요합니다. 고밀도 인터커넥터 보드는 항공 전자 시스템, 위성 통신 및 다양한 방위 장비에서 찾을 수 있으며, 여기서 향상된 성능과 신뢰성은 임무 성공에 매우 중요합니다.
또한 자동차 산업은 점점 더 많은 HDI PCB를 설계에 통합하고 있습니다. 전기 자동차 및 고급 운전자 지원 시스템(ADAS)의 등장으로 안정적이고 컴팩트한 PCB 솔루션에 대한 요구가 그 어느 때보다 높아졌습니다. HDI 기술은 자동차 환경의 혹독한 조건을 견디면서 자동차에 복잡한 전자 장치를 통합하는 것을 지원합니다.
소비자 전자 제품에서 HDI PCB는 카메라, 게임 콘솔에서 스마트 가전에 이르기까지 최신 가젯 및 장치의 기반입니다. 소비자들이 더 많은 기능과 연결성을 요구함에 따라 고밀도 PCB는 제한된 공간에서 복잡한 회로를 지원하는 데 필요한 인프라를 제공합니다.
마지막으로 컴퓨터 및 스토리지 산업에서도 마더보드, 서버 및 고속 통신 장치에 HDI 기술을 활용합니다. 레이어 수 증가 및 소형화로 인해 HDI PCB는 이러한 분야에서 요구되는 고속 처리 및 신뢰성에 중요한 우수한 전기적 성능과 열 방출을 제공합니다.
요약하면 HDI PCB 보드 제품의 적용 사례 및 시나리오는 방대하며 현대 전자 제품의 발전에 매우 중요합니다. 최소 홀 크기, 최소 트레이스 및 가변 레이어 수와 같은 속성은 설계 내에서 가능한 높은 레이어 수와 함께 다양한 첨단 기술 산업 전반에 걸쳐 최첨단 HDI PCB 제조 공정의 기본 구성 요소입니다.
당사의 HDI PCB 보드 제품은 고밀도 상호 연결 솔루션을 요구하는 애플리케이션의 요구 사항을 충족하기 위해 다양한 사용자 정의 서비스를 제공합니다. 프리미엄 FR4 IT180 원자재를 사용하여 이러한 보드는 우수한 신뢰성과 성능을 제공합니다.
10:1의 인상적인 종횡비를 갖춘 당사의 HDI 인쇄 회로 기판은 최신 전자 제품의 복잡한 설계를 수용하도록 설계되었습니다. 최소 트레이스 폭 및 간격 기능은 3/3Mil이며, HD SDI 컨버터 요구 사항 및 기타 고화질 애플리케이션을 위한 정확하고 명확한 신호 경로를 보장합니다.
램프 소켓과 같은 특수 요구 사항이 맞춤형 애플리케이션에 필요한 경우가 많다는 것을 알고 있습니다. 당사의 사용자 정의 서비스는 이러한 고유한 요구 사항을 충족하도록 확장되어 HDI PCB 보드가 사양에 완벽하게 맞도록 합니다.
당사의 HDI PCB 보드 두께는 특정 설계 및 기계적 요구 사항을 충족하기 위해 0.4-3.2mm 범위 내에서 조정할 수 있으며, 고밀도 회로 문제에 대한 다용도 솔루션을 제공합니다.
HDI PCB 보드는 최신 고밀도 상호 연결 기술로 설계되어 다양한 애플리케이션에 대한 고성능 및 신뢰성을 보장합니다. HDI PCB 보드에 대한 당사의 기술 지원 및 서비스는 이 제품을 프로젝트에 효과적으로 통합하는 데 필요한 지원을 제공하기 위해 최선을 다하고 있습니다.
제품 기술 지원:
1. 포괄적인 문서: HDI PCB 보드의 기능과 제한 사항을 이해하는 데 도움이 되는 자세한 사용자 설명서와 제품 사양을 제공합니다.
2. 문제 해결 가이드: 당사의 문제 해결 가이드는 HDI PCB 보드 사용 중에 발생할 수 있는 일반적인 문제를 진단하고 해결하는 데 도움이 되도록 설계되었습니다.
3. 기술 문의: 더 복잡한 기술 질문의 경우 전문가 팀이 특정 사용 사례에 맞는 통찰력과 솔루션을 제공합니다.
서비스:
1. 설계 검토: 제조 전에 HDI PCB 보드 설계를 성능 및 제조 가능성에 최적화하기 위한 설계 검토 서비스를 제공합니다.
2. 프로토타입 테스트: 전체 생산으로 전환하기 전에 실제 조건에서 HDI PCB 보드의 성능을 검증하기 위해 프로토타입 테스트를 지원할 수 있습니다.
3. 판매 후 지원: 당사의 판매 후 지원 팀은 HDI PCB 보드를 받은 후 발생할 수 있는 모든 문제에 대해 도움을 드릴 준비가 되어 있어 당사 제품에 대한 지속적인 만족을 보장합니다.
기술 지원 및 서비스에는 물리적 수리 서비스가 포함되지 않습니다. 당사는 사용 가능한 채널과 리소스를 통해 최고 수준의 고객 지원을 제공하기 위해 최선을 다하고 있습니다.
