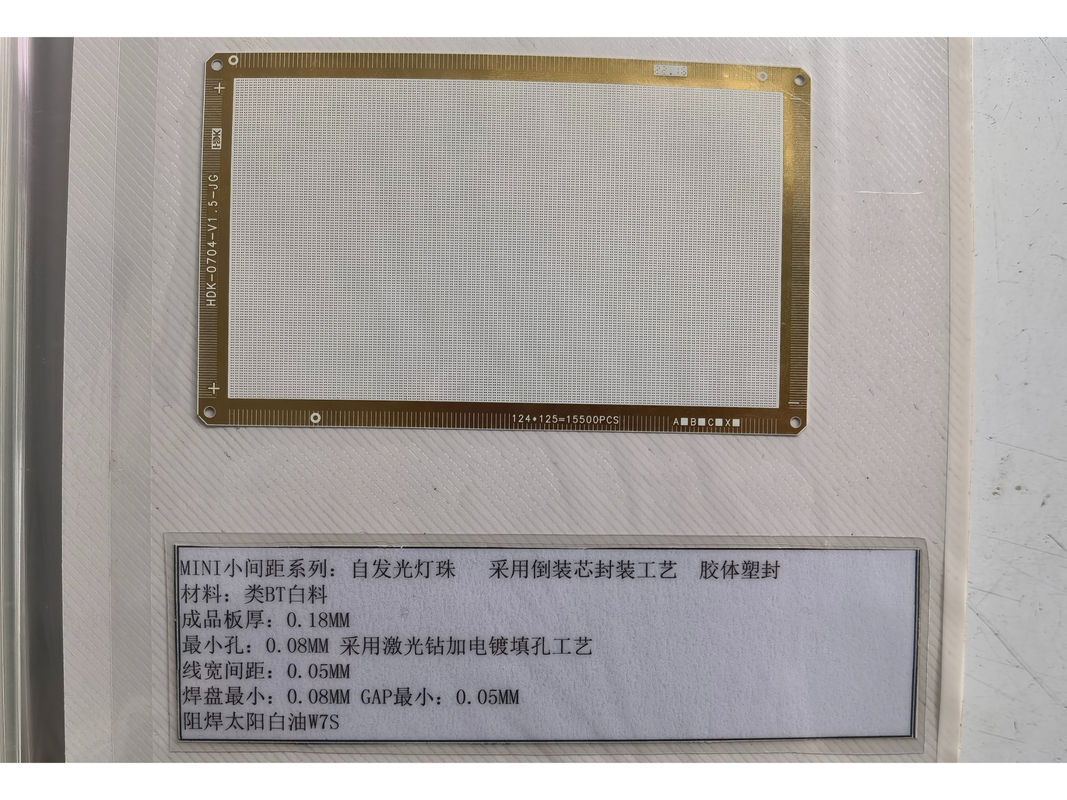

ENIG 표면 마무리 세라믹 또는 BT 딱딱 IC 기판 PCB 구리 무게 1 온스

제품 설명:

IC 기판 PCB는 전자 설계 및 제조 분야에서 필수 요소입니다.이 IC에 대한 인쇄 회로 보드는 통합 회로와 다양한 전자 장치의 기능 사이의 중요한 링크로 사용됩니다.엄격한 성능과 환경 표준을 충족하도록 설계된 이 임베디드 시스템 회로 보드는 현대 마이크로 전자 아키텍처의 복잡성을 지원하도록 설계되었습니다.

10mm x 10mm의 표준 크기로, 이러한 IC 기판 PCB는 컴팩트하지만 고성능 프로세서 플랫폼에 필요한 밀도가 높은 회로를 수용하기에 충분히 견고합니다.크기는 공간을 절약하는 이점과 필요한 전자 부품을 수용 할 수있는 능력 사이의 균형을 보장하기 위해 신중하게 선택됩니다.이것은 소비자 전자제품에서 산업 자동화 시스템까지 다양한 응용 분야에 탁월하게 적합합니다.

IC 기판 PCB의 구리 무게는 1oz로 지정됩니다. 이 구리 무게 사양은 보드의 구리 층의 두께를 나타냅니다.PCB의 전류 운반 능력과 열 관리 특성을 결정하는 데 결정적입니다.1온스 구리 무게로, 이 보드는 회로에 대한 신뢰할 수 있는 전기 경로를 제공하고, 뛰어난 신호 무결성과 프로세서 플랫폼에 대한 전력 분배를 보장합니다.또한 보드의 전체 기계적 강도에 기여하는 동안.

환경 준수 는 선택 사항이 아니라 오늘날의 시장에서 필수 사항이며 IC 기판 PCB는 RoHS를 준수함으로써이 원칙을 엄격히 준수합니다.RoHS 준수 IC에 대한 이러한 인쇄 회로 보드는 제한된 위험한 물질을 사용하지 않고 제조됩니다납, 캐드미움, 수은 등 인간과 환경에 해를 끼칠 수 있는 물질입니다.고객 들 은 사용 하는 제품 이 세계 환경 규정 에 부합 하는 것 을 확신 할 수 있다모든 프로젝트에서 책임감 있는 선택이 됩니다.

이 IC 기판 PCB의 구조적 무결성과 전기적 성능은 두 층으로 구성된 구조로 강화됩니다.이 두 층 구성은 복잡성과 비용 효율성 사이의 균형을 제공합니다, 이러한 보드를 다양한 임베디드 시스템 응용 프로그램에 대한 훌륭한 선택으로 만듭니다. 간단하고 저렴한 장치 또는 더 복잡한 다기능 기기,두층 구조는 가늘한 프로필을 유지하면서 필수 회로 구성 요소에 충분한 라우팅 공간을 제공합니다..

전자 산업의 시간에 민감한 요구를 이해하여 IC 기판 PCB는 2 주 만의 납품 시간으로 제공됩니다.이 빠른 회전 시간은 당신의 프로젝트 시간표를 보장합니다2주간의 납품 기간에 대한 약속은 기술 발전의 빠른 속도와 효율적이고 신속한 부품 납품의 필요성에 대한 이해를 보여줍니다.

요약하자면, IC 기판 PCB는 프로세서 플랫폼 PCB 영역 내의 다양한 애플리케이션에 대한 우수한 선택으로 돋보인다.IC에 대한 이러한 인쇄 회로 보드는 그들의 컴팩트 크기로 특징, 적절한 구리 무게, RoHS 준수, 실용적인 2층 디자인, 신속한 가용성. 그들은 최고 품질과 신뢰성 기준을 충족하도록 제작되었습니다.당신의 임베디드 시스템 회로 보드가 고성능의 척추를 보장, 환경 친화적이고 신뢰할 수 있는 전자 솔루션.

특징:

• 제품명: IC 기판 PCB
• 솔더 마스크 색상: 녹색
• 표면 마감: ENIG (전자 없는 니켈 몰입 금)
• 크기: 10mm X 10mm
• 선행 시간: 2 주
• 층: 2
• 마이크로칩 기판 보드라고도 알려져 있습니다.
• 반도체 포장판에 사용됩니다
• 칩 보드 조립의 필수 부품

기술 매개 변수:

응용 프로그램:

IC 기판 PCB는 전자 산업의 대표적인 부품으로, 수많은 고정밀 애플리케이션의 척추 역할을 합니다. 0.2mm의 최소 구멍 크기로,이 세라믹 기반 인쇄 회로 보드 (PCB) 는 미세한 마이크로 전자 회로 층으로 돋보인다., 전자 장치의 소형화에 필수적입니다. 딱딱한 기판 유형은 내구성 및 두층 구성에 대한 견고한 기초를 보장합니다.복잡한 회로 디자인을 처리하는 데 능숙합니다..

이 IC 기판 PCB는 특수한 전도성과 용접에 신뢰할 수있는 표면을 제공하는 전기 없는 니켈 몰입 금 (ENIG) 표면 완공으로 완성되었습니다.고품질 프로세서 플랫폼 PCB를 위해 그들을 이상적으로 만드는이 완성도 또한 긴 기간 동안 연결의 수명과 신뢰성을 보장하는 우수한 산화 저항을 제공합니다.이 PCB는 종종 높은 성능과 신뢰성을 요구하는 산업에 대한 선택입니다.항공우주, 의료 및 자동차 분야와 같은 분야입니다.

탄탄한 디자인과 고급 기능으로 인해 이러한 IC 기판 PCB는 안정성과 정확성이 가장 중요한 임베디드 시스템 회로 보드에 적합합니다.이 PCB 에 사용 된 세라믹 물질 은 탁월 한 열 전도성 과 높은 수준의 전기 단열 을 제공한다, 높은 온도에 노출되거나 구성 요소 간의 전기 격리가 필요한 응용 프로그램에 적합합니다.

이 IC 기판 PCB의 응용 프로그램은 다양하며 스마트 폰, 태블릿 및 노트북에서 찾을 수있는 소비 전자 제품을 포함합니다.프로세서와 메모리 칩에 대한 중요한 연결을 제공하는산업 전자 분야에서는 제어 시스템, 센서 및 로봇에 사용되며 복잡하고 자동화된 작업에 필요한 성능을 제공합니다.높은 정확도와 작은 구멍 크기 때문에 연구 개발 실험실에서 사용할 수 있습니다., 마이크로 전자 분야의 최첨단 기술과 혁신이 지속적으로 개발되고 테스트되고 있습니다.

요약하자면, IC 기판 PCB는 세라믹 재료, ENIG 표면 마무리 및 마이크로 전자 회로 층으로 현대 전자 장치에 필수적인 다재다능하고 신뢰할 수있는 구성 요소입니다.그것은 프로세서 플랫폼 PCB 또는 임베디드 시스템 회로 보드, 이 PCB는 광범위한 응용 프로그램과 시나리오에서 효율적인 작동, 수명 및 높은 성능을 보장합니다.

사용자 정의:

우리의 IC 기판 PCB는 우수한 세라믹 재료를 갖추고 있으며, 마이크로칩 기판 보드에 대한 높은 성능을 보장합니다. 우리는 특정 칩 보드 조립 요구 사항에 맞게 사용자 정의를 제공합니다.

우리의 IC 기판 PCB의 용접 마스크 색상은 전통적인 녹색입니다.고품질 컴퓨터 칩 기판 패널에 적합한 간편한 검사와 전문적인 외모를 위해 명확한 대조를 제공합니다..

0.2mm의 두께로, 우리의 기판은 정확성과 신뢰성을 위해 설계되어 있으며, 섬세한 마이크로 전자 장치의 필요에 완벽하게 맞습니다.

IC 기판 PCB의 구리 무게는 1온스이며, 여러분의 응용 프로그램에 대한 우수한 전도성을 보장합니다.

그 위에, 우리의 IC 기판 PCB는 ENIG (Electroless Nickel Immersion Gold) 로 완성되어 있습니다.그리고 당신의 컴퓨터 칩 기판 패널의 장기 내구성을 보장.

지원 및 서비스:

우리의 IC 기판 PCB는 제품의 최적의 성능을 보장하기 위해 맞춤형 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.우리의 헌신적인 전문가 팀은 제품 디자인에 도움을 제공합니다, 재료 선택 및 레이아웃 최적화 귀하의 특정 요구 사항을 충족.우리는 당신의 IC 기판 PCB의 조립 또는 운영 중에 발생할 수 있는 모든 문제에 대한 문제 해결 지침을 제공합니다또한 우리의 서비스에는 상세한 문서, FAQ, 그리고 디자인 가이드라인의 저장소가 포함되어 있습니다.품질과 고객 만족에 대한 우리의 헌신은 우리의 최우선 과제입니다., 그리고 우리는 당신이 우리의 제품과 함께 성공을 달성하는 데 필요한 지원을 제공하기 위해 노력합니다.
