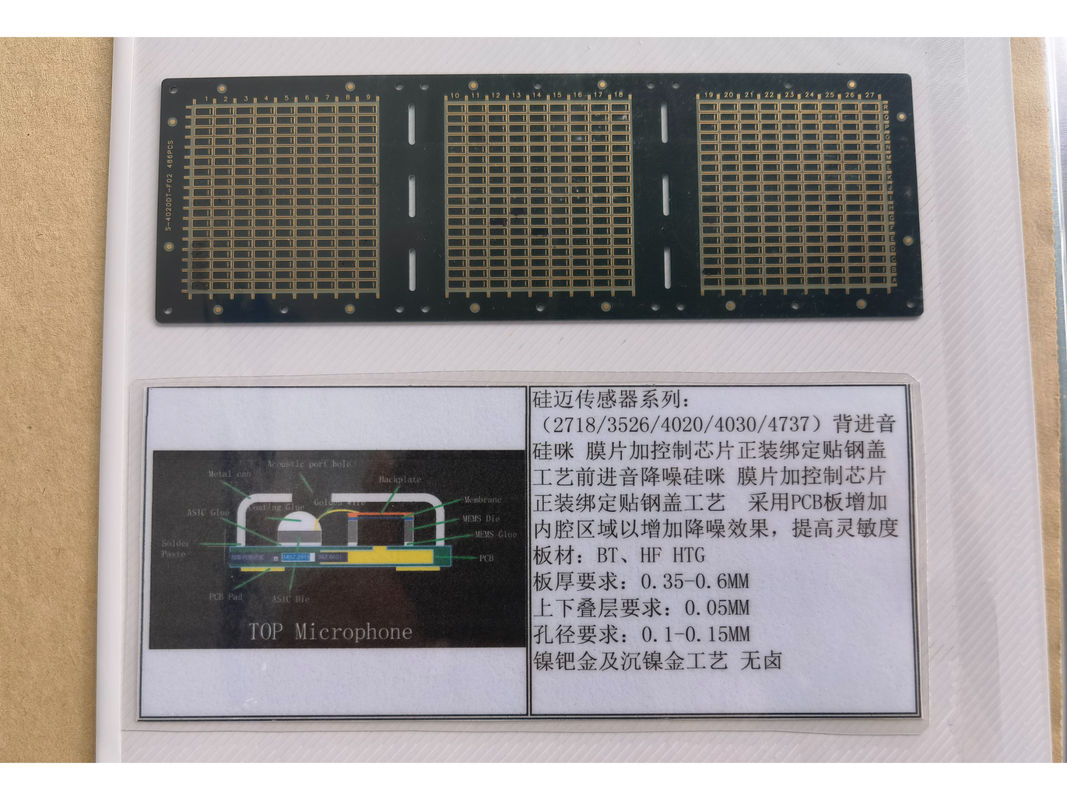

ABF 물질 몰입 금 PCB 기판 회로판 흰색 실크 스크린

제품 설명:

전자제품 제조업의 세계는 매우 정교하고 효율적인 회로판 설계의 등장으로 진화하고 있습니다.이 분야에서 가장 주목할만한 발전 중 하나는 기판 내장 회로 보드의 개발입니다., 이는 광범위한 전자 장치에 대한 예외적인 성능과 신뢰성을 제공합니다.이 PCB는 현대 전자 애플리케이션의 엄격한 요구 사항을 충족하도록 설계되었습니다., 정확성, 내구성, 그리고 다재다능성의 혼합을 제공합니다.

기판형 인쇄 회로 보드는 회로가 기판 재료에 통합되어 컴팩트하고 효율적인 디자인을 제공하는 PCB의 전문 형태입니다.우리의 PCB와 같은 기판 제품은 이러한 혁신적인 접근법의 대표적인 예입니다.이 얇은 선 기술로 밀도가 높고 복잡한 회로를 비교적 작은 보드에 배치 할 수 있습니다.공간이 필요하고 성능이 중요한 애플리케이션에 적합합니다..

우리의 PCB는 두 층으로 구성되어 있습니다. 이것은 복잡성과 비용 효율성을 균형 잡는 표준 구성입니다.이 이중 계층 구조는 많은 표준 전자 애플리케이션에 대한 충분한 수준의 상호 연결을 허용하면서 얇은 프로필을 유지합니다.두 층의 사용은 또한 더 많은 층을 가진 PCB에 비해 더 쉽게 문제 해결 및 수리를 촉진합니다. 진단 및 서비스에서 더 어려울 수 있습니다.

가장 높은 수준의 품질과 가독성을 보장하기 위해 우리의 PCB는 흰색 실크스크린 색으로 제공됩니다. 실크스크린 층은 인쇄된 구성 요소 지명자를 포함하기 때문에 중요합니다.스위치 설정, 시험점, 그리고 조립과 후속 유지보수를 안내하는 다른 유용한 표시.하얀 실크 스크린이 그 밑에 있는 기판에 주는 대조는 이 중요한 세부사항들이 쉽게 보이는 것을 보장합니다., 조립 오류의 위험을 줄이고 판의 효율적인 작동에 도움이 됩니다.

전자 장치에 사용하도록 특별히 설계된 우리의 PCB는 소비자 전자제품에서 산업 제어 시스템에 이르기까지 수많은 제품에 적용됩니다.이 PCB 의 다재다능성 은 그 PCB 를 광범위한 장치 에 적합 하게 한다, 스마트 폰, 태블릿, 노트북, 의료 장비, 자동차 전자제품 등이 있습니다.현대 전자 장치가 필요로 하는 복잡한 기능에 종종 필요한.

우리의 PCB를 위해 사용되는 재료는 ABF (Ajinomoto Build-up Film) 이며, 우수한 전기적 특성과 얇은 선 회로를 가능하게 하는 능력으로 알려져 있습니다.ABF 물질은 높은 성능과 신뢰성 때문에 선택됩니다.특히 고주파 애플리케이션에 적용됩니다. 그것은 고급 반도체 포장의 요구를 지원, 우리의 최첨단 PCB를 위한 이상적인 기판을 만드는.우리의 PCB는 뛰어난 열 안정성을 보여주고 강렬한 전자 작업에 더 잘 대응합니다..

품질과 혁신에 대한 우리의 헌신은 우리 PCB의 모든 측면에서 명백합니다.각 기능은 고객의 기대에 부응할 뿐만 아니라 초과하는 제품을 제공하기 위해 신중하게 고려됩니다.소비자 기기나 정교한 산업용 기계의 경우, 우리의 PCB와 같은 기체는 신뢰성 있고 고성능의 전자 기기의 구성 요소입니다.

특징:

• 제품명: PCB와 같은 기판
• 재료: ABF
• 구리 무게: 1온스
• 구멍 크기: 0.2mm
• 납품 시간: 5-7일
• 적용: 전자 장치
• 카테고리: 인쇄 회로 보드
• 타입: 기판 기반 회로판

기술 매개 변수:

응용 프로그램:

기판과 같은 PCB (프린트 서킷 보드) 는 현대 전자 장치의 핵심으로 구성 요소 장착 및 신호 라우팅에 중요한 기반을 제공합니다.금으로 덮인 표면, 이 PCB는 우수한 전도성과 산화 저항성을 제공하여 구성 요소에 대한 신뢰할 수 있고 오래 지속되는 연결을 보장합니다.흰색 의 실크 스크린 은 가독 한 표시 와 식별 을 위해 극명 한 대조 를 제공한다, 이는 조립과 유지 보수 과정 모두에서 필수적입니다.

최소 0.1mm의 흔적 너비와 간격으로 설계된 이 PCB는 고밀도 디자인을 지원할 수 있습니다.오늘날 콤팩트하고 복잡한 전자 장치의 중요한 요구 사항입니다.추적 및 간격의 정확성은 또한 고속 신호 전송을 허용하여 다양한 고성능 응용 프로그램에 적합합니다.

이 기판과 같은 PCB의 납품 시간은 5-7일로 설정되어 있으며, 긴밀한 일정에 있는 프로젝트의 빠른 회전을 보장합니다.이 효율적인 생산 시간은 PCB의 품질이나 성능을 손상시키지 않습니다., 설계자와 제조업체가 자신감 있게 프로젝트를 계획하고 실행할 수 있도록 합니다.

기판 구조의 PCB의 적용은 다양한 전자 장치에 적용됩니다. 스마트폰, 태블릿,그리고 노트북은 의료기기 같은 더 전문적인 장비로, 항공우주 기기 및 자동차 전자제품, 이 PCB는 장치 기능에 필요한 플랫폼을 제공합니다.침몰 금 표면 마무리의 견고한 성격과 정확한 흔적 너비 / 간격은 높은 수준의 신뢰성과 성능을 요구하는 장치에 특히 적합합니다..

산업용 전자제품의 영역에서는 이러한 PCB를 제어 시스템, 센서 및 자동화 기술에서 찾을 수 있습니다.흰색 실크 스크린은 테스트 포인트와 부품 식별자의 명확한 표시에 도움이 됩니다.산업 환경에서의 문제 해결과 수리에 매우 중요합니다.빠른 제작 기간은 생산과 프로토타입 개발이 산업 기술의 빠른 발전에 따라갈 수 있음을 의미합니다..

기판과 같은 PCB의 다재다능성은 신호 무결성이 가장 중요한 통신 장비에도 적용됩니다.몰입 금 마무리 안정적이고 낮은 저항 접촉 표면을 제공합니다, 통신 장치의 전형적인 고 주파수 신호에 이상적입니다. 작은 추적 너비와 간격은이 분야에서 소형화 추세에 유도합니다.더 복잡한 회로를 더 작은 형식 요소로 허용합니다..

탄탄한 구조, 정확성, 빠른 생산 시간으로, PCB는 수많은 전자 장치의 진화와 성능에 필수적인 요소입니다.개발자들이 기술과 혁신의 경계를 뛰어넘기 위해 필요로 하는 중요한 특성을 구현합니다..

사용자 정의:

우리의 PCB는 다양한 전자 장치에 대한 견고한 솔루션을 제공합니다.표준 2층 구성으로, 그들은 신뢰할 수있는 성능을 요구하는 복잡한 전기 응용 프로그램에 이상적입니다.

기판과 같은 PCB는 최소 0.2mm의 구멍 크기를 갖추고 있으며, 이는 정확한 부품 배치와 고밀도의 상호 연결을 허용합니다.우리의 첨단 제조 프로세스는 각 보드가 최고 품질 표준을 충족하는지 보장합니다.

또한, 이 보드에서 최소한의 흔적 너비와 간격은 0.1mm로 설정되어 있습니다. 이 세밀한 세부 사항은 많은 수의 흔적을 수용 할 수 있습니다.효율적인 신호 전송을 보장하고 단절 위험을 줄이는 것.

구리 무게 1온스, 우리의 기판과 같은 PCB는 우수한 전도성과 열 관리를 제공합니다.다양한 운영 조건에서 전자 장치의 무결성을 유지하기 위해 필수적입니다..

지원 및 서비스:

우리의 PCB (SLP) 제품은 우리의 선진 회로 보드 기술을 활용하는 데 성공을 보장하도록 설계된 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.이 지원은 성과를 최적화하는 것을 목표로 한 다양한 자원과 서비스에 대한 접근을 포함합니다., 신뢰성, 그리고 우리의 SLP의 통합 당신의 프로젝트에.

우리의 서비스에는 PCB의 설계, 취급 및 구현에 대한 필수 정보 및 지침을 제공하는 상세한 제품 문서가 포함됩니다.우리는 또한 당신의 SLP 디자인이 제조성과 성능에 최적화되도록 돕기 위해 디자인 검토 서비스를 제공합니다..

기술적인 문제나 과제라면, 우리의 전문가 엔지니어 팀은 문제 해결 지원과 조언을 제공할 수 있습니다.우리는 모든 기술적 문제를 신속하게 해결하기 위해 최선을 다하고 있습니다..

반응적인 지원 외에도, 우리는 잠재적인 문제를 예상하고 발생하기 전에 예방하는 데 도움이 되는 능동적인 기술 컨설팅을 제공합니다.우리의 목표는 당신이 원활한 생산 프로세스를 유지하고 우리의 진보된 SLP 기술을 최대한 활용하는 데 도움이됩니다.

우리는 지속적으로 우리의 제품과 서비스를 개선하기 위해 노력하고, 우리의 고객으로부터 피드백을 환영합니다. PCB 기술의 최전선에 머물면서,우리는 우리의 PCB와 같은 PCB 솔루션이 전자 산업의 진화하는 요구를 충족하는지 보장합니다..
