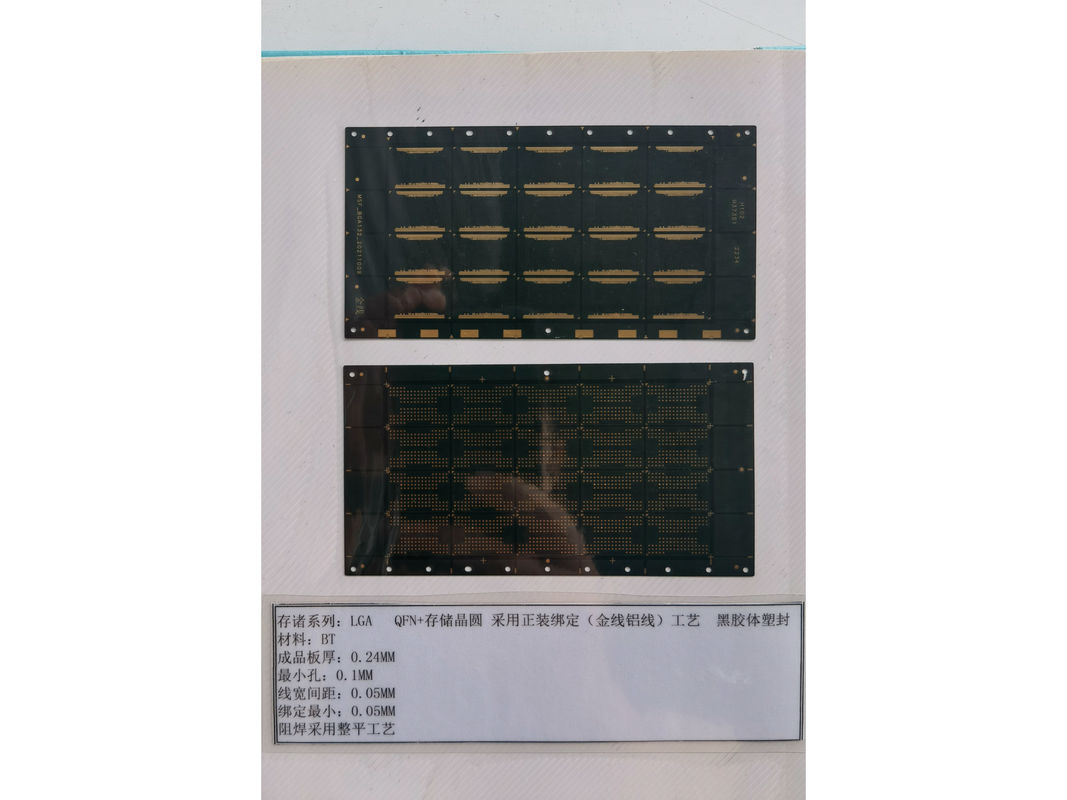

화이트 실크스크린 PCB와 같은 기판 0.2mm 2층 전자 회로 보드

제품 설명:

서브스트레이트와 같은 PCB (프린트 서킷 보드) 는 전자 부품 영역에서 중요한 도약을 나타내고 고밀도 상호 연결 (HDI) 기술이 중추적인 새로운 시대를 나타냅니다.이 보드는 현대 전자 장치의 엄격한 요구 사항을 충족시키기 위해 세심하게 설계되었습니다., 공간은 프리미엄이고 성능은 협상 할 수 없습니다. 우리가 제공하는 기판형 인쇄 회로 보드는 최고 수준의 품질과 신뢰성을 준수하도록 제조됩니다.전자 장치가 최고 효율으로 작동하도록 보장합니다..

우리의 PCB는 RoHS를 준수하며 전자 장비에 위험한 물질을 사용하는 것을 제한하는 최신 환경 표준을 준수합니다.이러한 준수는 환경 책임에 대한 우리의 의지를 반영 할뿐만 아니라 모든 사용자와 응용 프로그램에 대한 PCB가 안전하고 지속 가능하다는 것을 보장합니다.우리의 PCB를 선택함으로써, 당신은 당신의 전자 장치에서 효과적 인 환경 친화적인 제품을 선택합니다.

우리 PCB의 핵심 기능 중 하나는 저항 제어입니다.이 결정적 인 특성은 전기 신호가 최소한의 신호 손실과 원하는 임피던스 수준으로 전송되도록 보장합니다., 특히 고주파 애플리케이션에서 신호 무결성을 유지하기 위해 필수적입니다.우리의 PCB는 전단 전체에 정밀하게 임피던스를 관리함으로써 일관된 성능을 제공합니다..

이러한 기판 내장 회로 보드에서 사용되는 재료는 ABF (Ajinomoto Build-up Film) 이며, 고성능 다이 일렉트릭 재료로 얇은 피치 및 고속 신호 애플리케이션에 이상적입니다.ABF는 우수한 전기적 특성을 제공하며 낮은 다이 일렉트릭 상수 및 낮은 다이 일렉트릭 손실로 알려져 있습니다., 이는 고주파 회로에서 신호 무결성을 유지하는 데 필수적입니다. ABF 물질의 사용은 전자 부품의 소형화에 기여합니다.더 작고 효율적인 디자인을 허용합니다..

우리는 PCB의 내구성과 수명이 중요하다는 것을 알고 있습니다. 그렇기 때문에 우리의 PCB Substrate Like PCB는 두께가 0.2mm에 불과합니다.이 극히 얇은 디자인은 단련되고 컴팩트한 조립을 용이하게 할 뿐만 아니라, 그러나 그것은 또한 게시판의 열 관리 기능을 향상시킵니다.민감한 부품들을 열 스트레스로부터 보호하고 전자 장치의 전반적인 신뢰성에 기여합니다..

우리의 PCB 디자인에서도 미학과 가독성이 고려됩니다. 그래서 우리는 원시적인 흰색 실크스크린 색상을 제공합니다.우리의 PCB와 같은 기판에 흰색 실크 스크린은 용접 마스크에 대 한 날카로운 대조를 제공합니다, 구성 요소, 시험점 및 기타 표시를 명확하고 쉽게 읽을 수 있도록합니다.이것은 보드의 시각적 매력을 향상시킬뿐만 아니라 기술자에 대한 조립 및 문제 해결 프로세스를 단순화합니다..

결론적으로, 우리의 PCB는 전자 부품 분야에서 최첨단 기술의 증거입니다. 그들은 RoHS 준수, 저항 제어, 고품질 ABF 물질,초얇은 디자인, 그리고 선명한 흰색 실크 스크린을 통해 성능과 신뢰성 면에서 타의 추종을 불허하는 제품을 만듭니다.우리의 기판형 인쇄 회로 보드는 현대 전자 장치가 구축되는 기초입니다.우리 Substrate Like PCB를 선택하여 전자 회로 설계와 기능의 정점을 경험하십시오.

특징:

• 제품명: PCB와 같은 기판
• 구리 무게: 1온스
• 두께: 0.2mm
• 로스 준수: 예
• 층: 2
• 적용: 전자 장치
• 키워드: 기판 소재로 된 회로판, 기판 구조로 된 PCB, 기판 소재로 된 회로판

기술 매개 변수:

응용 프로그램:

기판으로 장착된 PCB는 전자 장치의 영역에서 필수 요소이며, 광범위한 현대 장비의 기본 빌딩 블록으로 사용됩니다.이 기판형 인쇄 회로 보드는 0의 정확한 두께로 설계되었습니다.2mm, 오늘날의 전자 산업의 소형화 트렌드를 수용합니다. 기판 구조와 함께 이러한 얇은 PCB의 사용은 디자이너는성능이나 신뢰성을 희생하지 않고 컴팩트 제품.

이 PCB의 주요 응용 사례 중 하나는 스마트폰 제조입니다. 공간은 프리미엄이고 모든 밀리미터가 중요합니다. 여기 0.2mm 기판은 좁은 공간 내에서 회로의 더 많은 층을 허용하는 데 결정적인 역할을 합니다, 더 많은 기능과 더 높은 수준의 복잡성을 가져옵니다. 마찬가지로 스마트 워치와 피트니스 추적기와 같은 웨어러블 기술에서이 PCB의 컴팩트 성질은 복잡한 기능을 작은 형태 요소로 통합 할 수 있습니다., 기술을 일상적인 사용에 편리하고 편리하게 사용할 수 있도록 합니다.

의료 산업에서는 휴대용 모니터와 영상 장비와 같은 장치가 이 PCB의 얇은 프로필에서 이익을 얻으며 사용자 친화적이고 덜 침입이 가능합니다.이 PCB의 Rohs 컴플라이언스는 위험한 물질에 대한 엄격한 규제 표준을 충족시키는 것을 보장합니다.건강과 안전이 가장 중요한 민감한 애플리케이션에 적합합니다.

이 PCB가 빛나는 또 다른 시나리오는 항공우주 및 국방 분야에서 있습니다. 0.2mm의 최소 구멍 크기는 고밀도의 상호 연결을 허용합니다.첨단 통신 시스템에서 필요한 복잡한 회로에 중요한이 기판 장착 PCB의 신뢰성은 극단적인 조건 하에서 실패가 옵션이 아닌 응용 프로그램에서 기본이됩니다.

또한 고객 중심의 서비스인 5~7일까지의 납품 기간은 빠른 프로토타입 제작과 빠른 제품 시장 진출을 보장합니다.기술 발전이 급속히 이루어지는 산업에서 귀중한라우터, 스위치 및 서버의 가속 개발은 이러한 전문 PCB의 빠른 사용 가능성으로 촉진됩니다.

마지막으로, 노트북, 태블릿, 게임 콘솔과 같은 소비자 전자제품은 이러한 PCB의 얇지만 견고한 성격에서 이익을 얻습니다.낮은 프로필을 유지하면서 복잡한 회로 디자인을 지원 할 수있는 기판의 능력은 강력한오늘날 시장에서 소비자들이 요구하는 고성능 전자제품입니다.기판형 인쇄 회로 보드는 기술의 경계를 뛰어넘는 혁신적인 제품의 개발에 중추적인 역할을 계속하고 있습니다..

사용자 정의:

그 정확성을 경험해보세요.기질 구조를 가진 PCB, 당신의 정확한 사양을 충족하도록 조정. 우리의 기판 PCB는 매끄러운두께의00.2mm, 당신의 정교한 전자 요구에 대한 컴팩트하고 효율적인 디자인을 보장합니다.

우리의기판에 탑재된 회로판빠른 속도로 전달됩니다.선행 시간그냥5 ~ 7 일, 그래서 당신은 품질에 타협하지 않고 스케줄에 따라 프로젝트를 유지할 수 있습니다.

고급으로임페던스 제어, 네, 당신은 당신의기판 구성 요소가 있는 회로 보드다양한 전기 조건에서 안정적으로 작동하여 애플리케이션에 필요한 일관성을 제공합니다.

정밀한 설계로구멍 크기그냥00.2mm, 복잡한 라우팅과 밀도가 높은 상호 연결을 컴팩트한 공간에서 가능하게합니다.

또한, 우리의 최첨단 제조 기술은최소 추적 너비/간격의00.1mm, 가장 까다로운 설계에 우수한 전기 성능과 신호 무결성을 제공합니다.

지원 및 서비스:

우리의 기판과 같은 PCB (SLP) 제품은 최대 성능과 신뢰성을 보장하도록 설계된 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.저희 전문가팀은 여러분이 직면할 수 있는 모든 기술적인 문제들에 대한 지원을 위해 헌신합니다.우리는 제품 컨설팅, 기술 문제 해결 및 PCB 설계 및 조립에 대한 최상의 방법에 대한 지침을 포함한 다양한 서비스를 제공합니다.우리는 당신이 우리의 SLP 제품의 사양과 기능을 이해하는 데 도움이 되는 상세한 문서와 자원을 제공합니다특정 문제나 심도 있는 지원에 대해 고객 서비스팀에 연락하여 개인화된 지원을 부탁드립니다.
