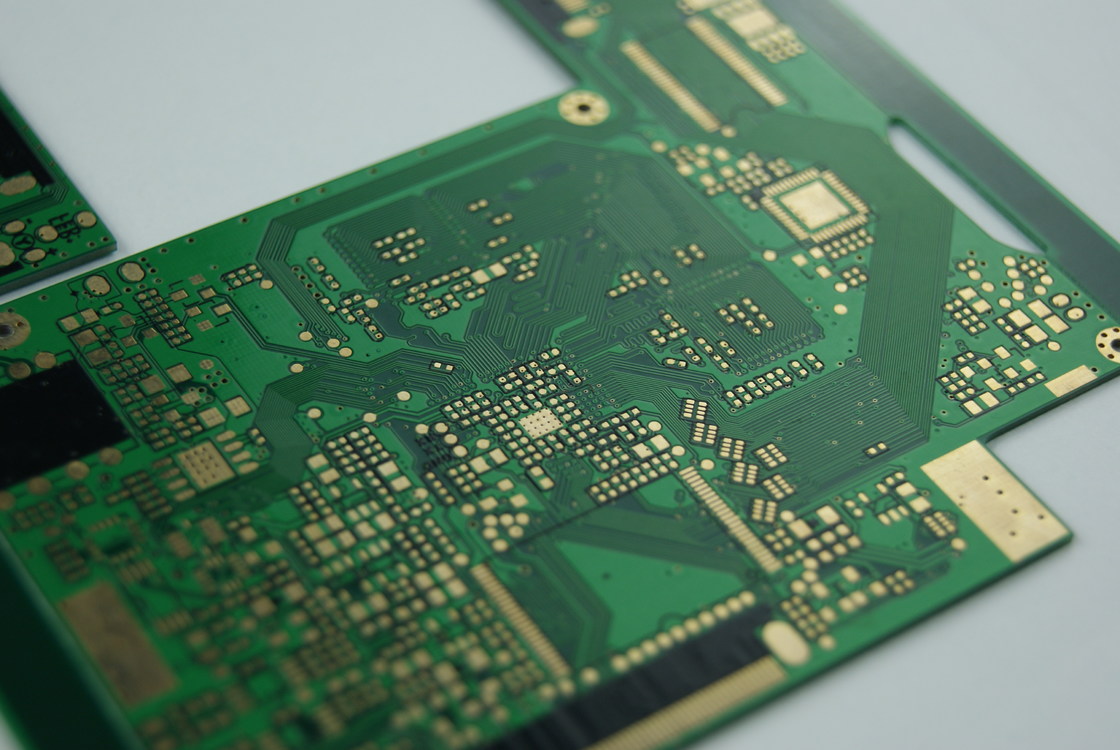

2-30 레이어 수 다층 PCB 보드, 두께 0.4mm, HASL/OSP/ENIG 표면 마감

2-30 레이어 수 다층 PCB 보드, 두께 0.4mm, HASL/OSP/ENIG 표면 마감

0.4mm 두께 다층 PCB 보드

OSP 다층 PCB 보드

30 레이어 다층 PCB 보드

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Final Foil External:
1.oz
Surface Finishing:
HASL/OSP/ENIG
Pcb:
Single,double,multilayer Pcb,custom Pcb
Thickness Of Copper:
0.5-14oz (18-490um)
Size:
As Per Gerber
Special Requirement:
Impedance Control Test
Number Of Layers:
4L-28L
Packing:
Vacuum Packing With Carton Box
강조하다:

0.4mm 두께 다층 PCB 보드

,

OSP 다층 PCB 보드

,

30 레이어 다층 PCB 보드

지불 및 배송 조건
제품 설명

제품 설명:

다층 PCB 보드는 뛰어난 성능과 신뢰성을 제공하는 다재다능하고 고품질의 제품입니다. 16층 PCB로 구성된 이 보드는 최신 전자 장치의 까다로운 요구 사항을 충족하도록 설계되었습니다.

이 다층 PCB 보드의 주요 특징 중 하나는 0.4mm의 보드 두께입니다. 이 얇은 프로파일은 컴팩트한 설계를 가능하게 하고 공간을 효율적으로 사용할 수 있도록 하여 크기와 무게가 중요한 요소인 응용 분야에 이상적입니다.

표면 마감 옵션과 관련하여 이 다층 PCB 보드는 HASL, OSP 또는 ENIG 중에서 선택할 수 있는 유연성을 제공합니다. 이러한 표면 마감은 부식에 대한 탁월한 보호 기능을 제공하고 구성 요소의 최적의 납땜성을 보장하여 보드의 전반적인 내구성과 성능에 기여합니다.

다층 PCB 보드의 또 다른 뛰어난 특징은 흰색과 검은색의 레전드 색상 옵션입니다. 대비되는 색상은 보드의 서로 다른 구성 요소와 트레이스를 쉽게 식별할 수 있도록 하여 조립 및 문제 해결 프로세스를 지원합니다.

1oz의 최종 호일 외부를 갖춘 이 다층 PCB 보드는 전도성과 비용 효율성의 균형을 잘 유지합니다. 1oz 구리 두께는 충분한 전류 전달 용량을 제공하는 동시에 전체 생산 비용을 절감합니다.

크기는 모든 PCB의 중요한 측면이며, 이 다층 PCB 보드도 예외는 아닙니다. 보드 크기는 Gerber 파일 사양에 맞게 조정되어 의도된 응용 프로그램과의 정확한 호환성과 전체 전자 시스템으로의 원활한 통합을 보장합니다.

결론적으로, 다층 PCB 보드는 첨단 기술, 우수한 재료 및 정밀 제조 공정을 결합하여 탁월한 성능과 신뢰성을 제공하는 최고급 제품입니다. 복잡한 전자 프로젝트를 진행하든 첨단 장치를 사용하든, 이 다층 PCB 보드는 PCB 요구 사항에 완벽한 선택입니다.


특징:

  • 다층 인쇄 회로 기판
  • 12층 PCB
  • 12층 PCB
  • 레전드: 흰색 검은색
  • 특수 요구 사항: 임피던스 제어 테스트
  • 최소 구멍 직경: 0.10mm
  • 포장: 카톤 박스 진공 포장
  • 크기: Gerber 기준

기술 매개변수:

PCBA 표준 IPC-A-610E
표면 마감 HASL/OSP/ENIG
특수 요구 사항 임피던스 제어 테스트
레이어 수 2-30
PCB 단면, 양면, 다층 PCB, 맞춤형 PCB
최종 호일 외부 1.oz
보드 두께 0.4mm
구리 두께 0.5-14oz (18-490um)
최소 구멍 직경 0.10mm
포장 카톤 박스 진공 포장

응용 분야:

다층 PCB 보드는 고유한 속성으로 인해 광범위한 산업 및 시나리오에서 응용 분야를 찾는 다재다능한 제품입니다. 단면, 양면 및 다층 PCB 구성으로 제공되는 이 제품은 최신 전자 장치 및 시스템의 중요한 구성 요소입니다.

다층 인쇄 회로 기판은 복잡한 회로와 컴팩트한 설계가 필요한 응용 분야에 특히 적합합니다. 여러 레이어(4L~28L)를 수용할 수 있는 기능은 설계자가 더 많은 기능을 더 작은 공간에 담을 수 있도록 하여 스마트폰, 태블릿, 컴퓨터 및 기타 첨단 기기에 사용하기에 이상적입니다.

0.5~14oz(18-490um) 범위의 구리 두께를 갖춘 다층 PCB는 뛰어난 전도성 및 방열 특성을 제공하여 자동차 전자 장치, 산업 제어 시스템 및 전원 공급 장치와 같은 고전력 응용 분야에 적합합니다.

또한 이 제품은 IPC-A-610E의 PCBA 표준을 충족하여 제조 및 조립 공정에서 높은 품질과 신뢰성을 보장합니다. 따라서 항공 우주, 국방 및 의료 장비와 같이 정밀도와 일관성이 가장 중요한 산업에서 선호되는 선택입니다.

원스톱 서비스 OEM 제공 덕분에 다층 인쇄 회로 기판은 다양한 응용 분야의 특정 요구 사항 및 사양을 충족하도록 맞춤화할 수 있습니다. 이러한 유연성으로 인해 맞춤형 솔루션을 요구하는 프로토타입 개발, 연구 프로젝트 및 특수 산업 응용 분야에서 선호되는 선택입니다.

결론적으로, 다층 PCB 보드는 전자 산업의 다재다능하고 필수적인 구성 요소로, 광범위한 응용 분야 및 시나리오에 적합합니다. 여러 레이어, 구리 두께 옵션, 산업 표준 준수 및 사용자 정의 기능을 포함한 고유한 속성은 다양한 산업 및 프로젝트에 유용한 제품으로 만듭니다.


사용자 정의:

다층 PCB 보드 제품 사용자 정의 서비스:

구리 두께: 0.5-14oz (18-490um)

레이어 수: 4L-28L

최종 호일 외부: 1.oz

표면 마감: HASL/OSP/ENIG

크기: Gerber 기준


지원 및 서비스:

당사의 다층 PCB 보드 제품은 최적의 성능과 고객 만족을 보장하기 위해 포괄적인 제품 기술 지원 및 서비스를 제공합니다. 당사의 기술 지원 팀은 문제 해결, 설치 안내 및 제품 사양을 포함하여 제품과 관련된 모든 문의 사항을 지원할 수 있습니다.

또한 고객의 고유한 요구 사항을 충족하기 위해 제품 사용자 정의, 설계 지원 및 품질 보증과 같은 다양한 서비스를 제공합니다. 당사의 전담 전문가 팀은 다층 PCB 보드 제품에 대한 전반적인 사용자 경험을 향상시키기 위해 고품질의 지원 및 서비스를 제공하기 위해 최선을 다하고 있습니다.
