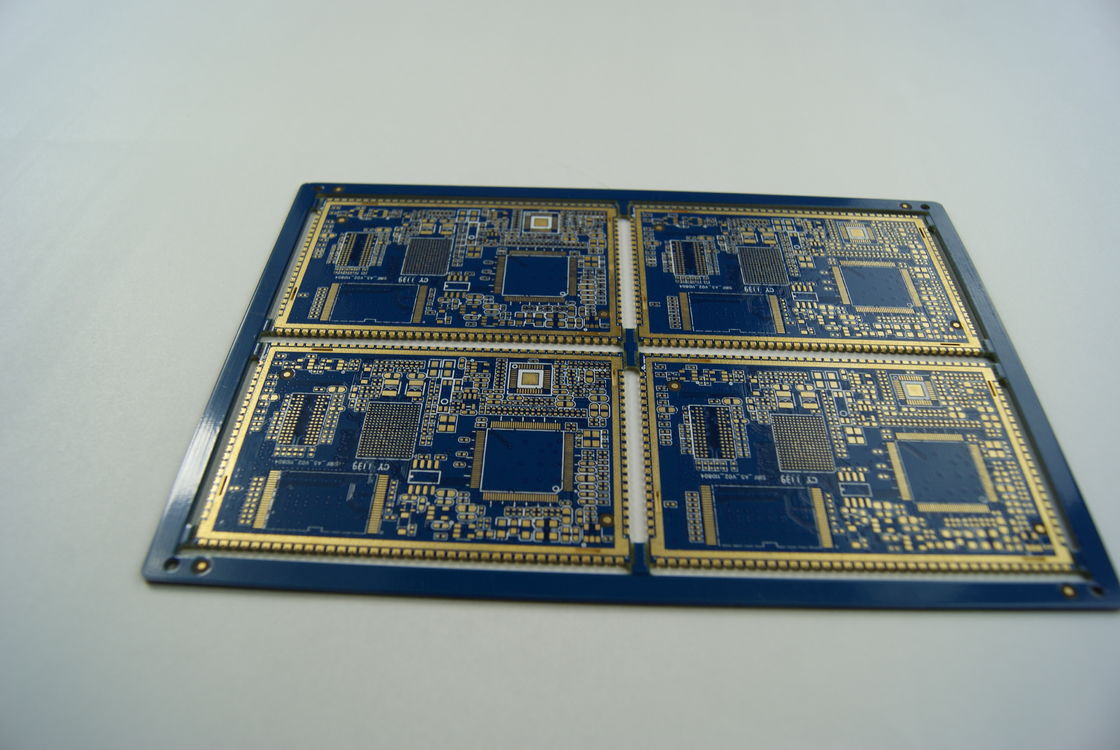

최종 호일 외부 1온스 다층 인쇄 회로 기판 2-30 레이어 제품용

최종 호일 외부 1온스 다층 인쇄 회로 기판 2-30 레이어 제품용

2-30 레이어 다층 인쇄 회로 기판

1온스 다층 인쇄 회로 기판

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Pcb:
Single,double,multilayer Pcb,custom Pcb
Final Foil External:
1.oz
Size:
As Per Gerber
Minimum Hole Diameter:
0.10 Mm
Layer Count:
2-30
Board Thinkness:
0.4mm
Pcba Standard:
IPC-A-610E
Surface Treatment:
Immersion Gold
강조하다:

2-30 레이어 다층 인쇄 회로 기판

,

1온스 다층 인쇄 회로 기판

지불 및 배송 조건
제품 설명

제품 설명:

다층 PCB 보드는 복잡한 전자 애플리케이션의 요구 사항을 충족하도록 설계된 고품질 제품입니다.이 다층 PWB는 다양한 전자 장치에 대한 우수한 전도성과 내구성을 제공합니다.

각 다층 인쇄 회로 보드는 운송 및 보관 중에 보호를 보장하기 위해 진공 포장과 카튼 상자를 사용하여 신중하게 포장됩니다.이 안전한 포장 방식은 어떠한 손상도 방지하고 PCB 보드가 완벽한 상태에서 고객에게 도착하도록 보장합니다..

다층 PCB 보드의 주요 특징 중 하나는 사용 가능한 계층 수의 유연성입니다. 고객은 4L에서 28L까지 옵션을 선택할 수 있습니다.특정 프로젝트 요구 사항에 따라 사용자 정의를 허용간단한 4층 디자인이든 복잡한 28층 구성이든 다층 PWB는 다양한 응용 프로그램을 수용할 수 있습니다.

정밀성 측면에서 볼 때, 다층 인쇄회로판은 최소 0.10mm의 구멍 지름으로 탁월합니다.이 정도 의 세부 사항 은 복잡 한 회로 설계 에 필수적 이며, 성능 을 손상 시키지 않으면서 구성 요소 들 이 판 에 정확하게 배치 되고 연결 될 수 있다는 것 을 보장 한다.

향상된 기능과 보호를 위해, 다층 PCB 보드는 몰입 금으로 표면 처리를 갖추고 있습니다.이 처리 는 부드럽고 균일 한 표면 완공 을 제공 할 뿐만 아니라 또한 우수한 부식 저항성 및 용접성 을 제공합니다몰입 금 표면은 다양한 운영 환경에서 다층 PWB에 대한 신뢰할 수있는 성능과 수명을 보장합니다.

결론적으로, 다층 PCB 보드는 고성능 회로 보드가 필요한 전자 애플리케이션에 대한 다재다능하고 신뢰할 수있는 솔루션입니다.안전 포장, 사용자 정의 가능한 레이어 옵션, 정확한 구멍 지름, 우수한 표면 처리,이 다층 인쇄 회로 보드는 품질과 효율성을 요구하는 프로젝트에 이상적인 선택입니다.


특징:

  • 제품명: 다층 PCB 보드
  • 서비스: 원스톱 서비스 OEM
  • 포장: 진공 포장 및 카튼 상자
  • 층 수: 4L-28L
  • 전설: 하얀 검은
  • 특수 요구 사항: 저항 제어 시험

기술 매개 변수:

속성 가치
최종 포일 외면 1.oz
계층 수 4L-28L
구리의 두께 00.5-14oz (18-490um)
PCB 단일, 이중, 다층 PCB, 사용자 정의 PCB
판 두께 00.4mm
PCBA 표준 IPC-A-610E
전설 흰색, 검은색
최소 구멍 지름 0.10mm
표면 가공 HASL/OSP/ENIG
표면 처리 잠수 금

응용 프로그램:

다층 PCB 보드는 복잡한 회로 기능으로 인해 다양한 산업 및 시나리오에서 응용 프로그램을 찾는 다재다능한 전자 부품입니다.다층 PCB 보드의 제품 특성, IPC-A-610E 표준을 준수, 구리의 두께는 0.5-14oz (18-490um), 흰색과 검은색 레전드 옵션, 크기의 사용자 정의에 따라 Gerber 파일,최소 구멍 지름은 0.10mm, 다양한 제품 응용 기회와 시나리오에 적합하도록합니다.

다층 회로 보드의 일반적인 응용 시나리오는 고속 데이터 전송과 신호 무결성이 중요한 통신 산업입니다.16 레이어 PCB는 라우터와 같은 첨단 통신 장비의 향상된 성능과 신뢰성을 제공합니다., 스위치, 그리고 기지 스테이션.

자동차 분야에서 다층 PCB 보드는 차량 제어 시스템, 엔진 관리 장치 및 인포테인먼트 시스템에서 사용됩니다.크기와 구리 두께를 사용자 정의 할 수있는 능력은 PCB가 내구성과 성능에 대한 자동차 제조사의 엄격한 요구 사항을 충족 할 수 있음을 보장합니다..

의료 기기 및 장비는 또한 컴팩트 크기와 고밀도 상호 연결 및 신뢰성으로 인해 다층 회로판의 사용에서 이익을 얻습니다.환자 감시 시스템 에서 진단 장비 까지, 이 PCB는 의료 기술의 정확성과 효율성을 보장하는 데 중요한 역할을합니다.

다층 PCB 보드의 또 다른 주요 응용 사례는 신뢰성 및 성능이 가장 중요한 항공 우주 및 방위 산업입니다. PCB는 항공 전자 시스템,레이더 장비16층 PCB가 복잡한 회로 디자인을 수용하고 혹독한 환경 조건에 견딜 수 있습니다.

전반적으로, 다층 PCB 보드는 현대 전자제품의 필수 구성 요소이며, 소비 전자제품,산업 자동화, 재생 에너지 시스템.


사용자 정의:

다층 PCB 보드의 제품 사용자 정의 서비스:

표면 가공: HASL/OSP/ENIG

표면 처리: 잠수 금

PCB: 단일, 이중, 다층 PCB, 사용자 정의 PCB

최종 포일 외면: 1. oz

PCBA 표준: IPC-A-610E


지원 및 서비스:

다층 PCB 보드 제품은 원활한 작동과 최대 효율성을 보장하기 위해 포괄적인 제품 기술 지원 및 서비스를 제공합니다.우리의 전문 기술 전문가 팀은 제품 관련 문의에 도움이 사용할 수 있습니다, 문제 해결 및 문제 해결
