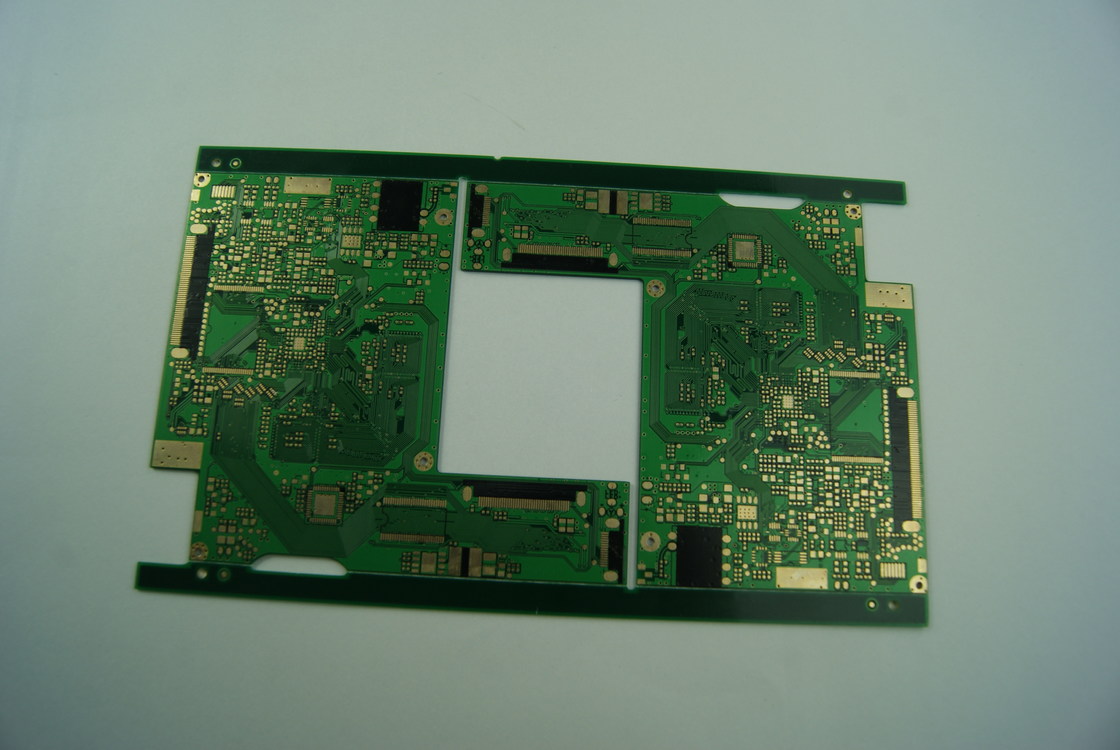

몰입 금 다층 PCB 보드 흰색 검은 레전드 및 표면 마무리 HASL/OSP/ENIG 4L-28L 층의 수

몰입 금 다층 PCB 보드 흰색 검은 레전드 및 표면 마무리 HASL/OSP/ENIG 4L-28L 층의 수

HASL PCB 보드

흰색 블랙 레전드 PCB 보드

OSP 다층 PCB 보드

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Number Of Layers:
4L-28L
Surface Finishing:
HASL/OSP/ENIG
Thickness Of Copper:
0.5-14oz (18-490um)
Surface Treatment:
Immersion Gold
Legend:
White Black
Size:
As Per Gerber
Special Requirement:
Impedance Control Test
Service:
One-stop Service OEM
강조하다:

HASL PCB 보드

,

흰색 블랙 레전드 PCB 보드

,

OSP 다층 PCB 보드

지불 및 배송 조건
제품 설명

제품 설명 :

다층 PCB는 단일 보드를 형성하기 위해 함께 결합 된 여러 층의 기판 재료로 구성된 유형의 인쇄 회로 보드입니다. 이 보드는 고밀도 및 복잡한 회로 설계를 수용 할 수있는 능력으로 인해 다양한 전자 장치 및 응용 분야에서 널리 사용됩니다.

당사가 제공하는 다층 PCB 보드 제품은 탁월한 전도성과 부식 저항을 제공하는 몰입 금의 표면 처리를 특징으로합니다. 이 표면 처리는 PCB의 전반적인 성능과 신뢰성을 향상시켜 광범위한 응용 분야에 적합합니다.

원 스톱 서비스 OEM 기능을 통해 고객은 전체 PCB 제조 프로세스를 설계에서 생산에 이르기까지 우리에게 의존 할 수 있습니다. 우리는 특정 요구 사항 및 사양을 충족하도록 조정 된 맞춤형 PCB를 포함하여 단일, 이중 및 다층 PCB를 생산하는 것을 전문으로합니다.

다층 PCB 보드 제품은 고객이 제공 한 Gerber 파일에 따라 다양한 크기로 제공됩니다. 이러한 유연성을 통해 다양한 설계 요구 사항을 수용하고 PCB가 의도 된 전자 장치 또는 시스템 내에 완벽하게 맞도록 할 수 있습니다.

운송 및 보관 중에 추가적인 보호를 위해, 다층 PCB 보드는 상자 상자와 함께 진공 포장을 사용하여 신중하게 포장됩니다. 이 포장 방법은 수분, 먼지 및 기타 외부 요인의 손상을 방지하여 PCB가 안전하고 최적의 상태로 도착하도록합니다.

품질, 신뢰성 및 고객 만족도에 중점을 둔 회사는 고객의 요구를 충족시키는 고성능 다층 PCB를 제공하기 위해 노력하고 있습니다. 표준 다층 PCB 또는 복잡한 20 계층 PCB가 필요한지 여부에 관계없이 요구 사항을 충족시키고 기대치를 초과 할 수있는 전문 지식과 기능이 있습니다.


특징:

  • 제품 이름 : 다층 PCB 보드
  • 구리의 두께 : 0.5-14oz (18-490um)
  • 레이어 수 : 2-30
  • 최종 포일 외부 : 1.oz
  • 최소 구멍 직경 : 0.10 mm
  • 표면 처리 : 침수 금

기술 매개 변수 :

서비스 원 스톱 서비스 OEM
표면 마감 hasl/osp/enig
구리의 두께 0.5-14oz (18-490um)
보드 두께 0.4mm
PCBA 표준 IPC-A-610E
특별 요구 사항 임피던스 제어 테스트
전설 흰색 검은 색
크기 Gerber에 따라
최종 호일 외부 1.Oz
표면 처리 몰입 금

응용 프로그램 :

다층 회로 보드로도 알려진 다층 PCB 보드는 소형 공간에서 복잡한 회로 설계를 수용 할 수있는 능력으로 인해 다양한 전자 장치 및 시스템에서 중요한 구성 요소입니다. 이 보드는 4 ~ 28 층의 범위를 통해 다양한 응용 프로그램 요구 사항을 충족하는 데있어 다양성과 유연성을 제공합니다.

다층 PCB 보드의 원 스톱 서비스 OEM 기능을 통해 고객은 여러 공급 업체를 참여시키지 않아도 설계에서 프로덕션으로 완벽하게 전환 할 수 있습니다. 이는 프로세스를 간소화하고 최종 제품의 오류 또는 불일치의 위험을 줄입니다.

보드 두께가 0.4mm 인 다층 PCB는 내구성과 유연성 사이의 균형을 유지하므로 공간이 제한되어 있거나 중량 제약이 우려되는 응용 분야에 적합합니다. 1 oz 최종 포일 외부의 사용은 보드의 다양한 층에 걸쳐 신뢰할 수있는 전도도 및 신호 무결성을 보장합니다.

Gerber 파일에 따라 크기 유연성을 사용하면 특정 프로젝트 요구 사항을 기반으로 사용자 정의 할 수 있으므로 다층 PCB 보드가 지정된 공간 내에 완벽하게 맞고 다른 구성 요소와 완벽하게 인터페이스를 제공합니다.

다층 PCB 보드의 일반적인 응용 프로그램 및 시나리오에는 다음이 포함되지만 이에 국한되지 않습니다.

1. 통신 : 다층 PCB는 고속 데이터 전송 및 신호 무결성이 중요한 통신 장비에 이상적입니다. 다중 층은 소형 폼 팩터를 유지하면서 신호의 복잡한 라우팅을 허용합니다.

2. 산업 제어 시스템 : 신뢰성과 견고성이 가장 중요한 산업 환경에서 다층 PCB 보드는 다양한 프로세스와 기계를 제어하는 ​​데 필요한 안정성과 성능을 제공합니다.

3. Consumer Electronics : 스마트 폰에서 스마트 홈 장치에 이르기까지 멀티 층 PCB는 현대 생활에 필수적인 전자 제품에 힘을 실어주는 데 중요한 역할을합니다. 그들의 작품 크기와 높은 기능성은이 분야에서 선호하는 선택입니다.

4. 의료 기기 : 의료 기기의 정확성과 신뢰성에 대한 엄격한 요구 사항은 다층 PCB에 적합하며 진단 및 치료 장비를위한 복잡한 회로 설계를 지원할 수 있습니다.

5. 항공 우주 및 방어 : 환경 조건이 극단적이고 성능이 협상 할 수없는 항공 우주 및 방어 적용에서 다층 PCB 보드는 미션 성공을 보장하는 데 필요한 내구성과 기능을 제공합니다.


사용자 정의 :

다층 PCB 보드의 제품 사용자 정의 서비스 :

- 표면 처리 : 침수 금

- 특별 요구 사항 : 임피던스 제어 테스트

- 크기 : Gerber 당대로

- PCB 유형 : 단일, 더블, 다층 PCB, 사용자 정의 PCB

- 보드 두께 : 0.4mm

다층 PCB의 경우 10 개의 레이어 PCB 및 14 개의 레이어 PCB에 대한 사용자 정의 서비스를 제공합니다.


지원 및 서비스 :

다층 PCB 보드 제품은 최적의 성능과 고객 만족을 보장하기 위해 포괄적 인 제품 기술 지원 및 서비스를 제공합니다. 당사의 전문가 팀은 기술 문의, 문제 해결 문제 및 제품 사용에 대한 지침을 제공하는 데 도움이됩니다.

당사의 서비스에는 제품 문서, 문제 해결 가이드 및 귀하의 요구를 지원하기위한 온라인 리소스가 포함됩니다. 또한 특정 요구 사항을 충족하기 위해 기술 상담, 제품 교육 세션 및 사용자 정의 서비스를 제공합니다.

우리의 제품 기술 지원 및 서비스 팀은 다층 PCB 보드 제품의 잠재력을 극대화 할 수 있도록 적시에 효과적인 지원을 제공하기 위해 노력하고 있습니다.
