다층 PCB 보드는 광범위한 전자 응용 분야에 적합한 다용도 제품입니다. 단층, 이중층 및 다층 PCB 구성을 지원하는 이 제품은 다양한 프로젝트 요구 사항에 대한 유연성과 확장성을 제공합니다.
다층 PCB 보드의 뛰어난 기능 중 하나는 침지 금을 사용한 표면 처리입니다. 이 처리는 PCB의 전도성과 내구성을 향상시켜 고성능과 신뢰성이 필요한 응용 분야에 적합합니다.
원스톱 서비스 OEM 제공의 일환으로 다층 PCB 보드는 PCB 제조 요구 사항에 대한 포괄적인 솔루션을 제공합니다. 표준 설계를 요구하든 맞춤형 PCB를 요구하든, 저희 팀은 귀하의 사양에 맞게 조정된 고품질 제품을 제공할 수 있습니다.
다층 PCB 보드는 1oz의 최종 외부 호일과 함께 제공되어 모든 레이어에서 최적의 성능과 전도성을 보장합니다. 이 기능은 신호 무결성을 유지하고 복잡한 전자 시스템에서 간섭을 최소화하는 데 필수적입니다.
크기와 관련하여 다층 PCB 보드는 Gerber 파일에 요약된 요구 사항을 충족하도록 설계되었습니다. 이를 통해 기존 설계와의 원활한 통합이 보장되고 효율적인 PCB 조립 및 설치가 용이해집니다.
고밀도 상호 연결 및 고급 기능이 필요한 프로젝트의 경우 다층 PCB 보드가 이상적인 선택입니다. 최대 20개의 레이어를 지원하는 이 제품은 복잡한 회로 설계 및 신호 라우팅이 필요한 응용 분야에 적합합니다.
통신 장비, 산업 기계 또는 가전 제품을 사용하든 다층 PCB 보드는 프로젝트를 실현하는 데 필요한 신뢰성과 성능을 제공합니다. 14 레이어 및 20 레이어 PCB 옵션을 통해 특정 요구 사항에 가장 적합한 구성을 선택할 수 있습니다.
| 특수 요구 사항 | 임피던스 제어 테스트 |
| 범례 | 흰색 검정색 |
| 최종 호일 외부 | 1.oz |
| 표면 처리 | 침지 금 |
| 구리 두께 | 0.5-14oz (18-490um) |
| PCBA 표준 | IPC-A-610E |
| 표면 마감 | HASL/OSP/ENIG |
| PCB | 단층, 이중층, 다층 PCB, 맞춤형 PCB |
| 크기 | Gerber 기준 |
| 레이어 수 | 2-30 |
다층 회로 기판 또는 16 레이어 PCB라고도 하는 다층 PCB 보드의 경우, 뛰어난 속성과 사양 덕분에 제품 응용 분야와 시나리오가 광대합니다.
원스톱 서비스 OEM을 제공하는 이 고급 PCB 제품은 전자 제조 요구 사항에 대한 원활하고 포괄적인 솔루션을 찾는 기업에게 이상적인 선택입니다. 프로토타입 제작이든 대규모 생산이든 다층 PCB 보드는 품질과 신뢰성을 제공하는 데 탁월합니다.
임피던스 제어 테스트의 특수 요구 사항은 이 제품에 정밀도와 성능을 한층 더 추가합니다. 이 기능은 다층 인쇄 기판 내의 전기 신호가 효율적이고 정확하게 전송되도록 보장하여 신호 무결성이 중요한 고주파 응용 분야에 적합하게 만듭니다.
IPC-A-610E의 PCBA 표준을 준수하는 이 다층 PCB 보드는 업계 표준 및 규정을 준수하여 고객에게 품질 및 규정 준수에 대한 마음의 평화를 제공합니다.

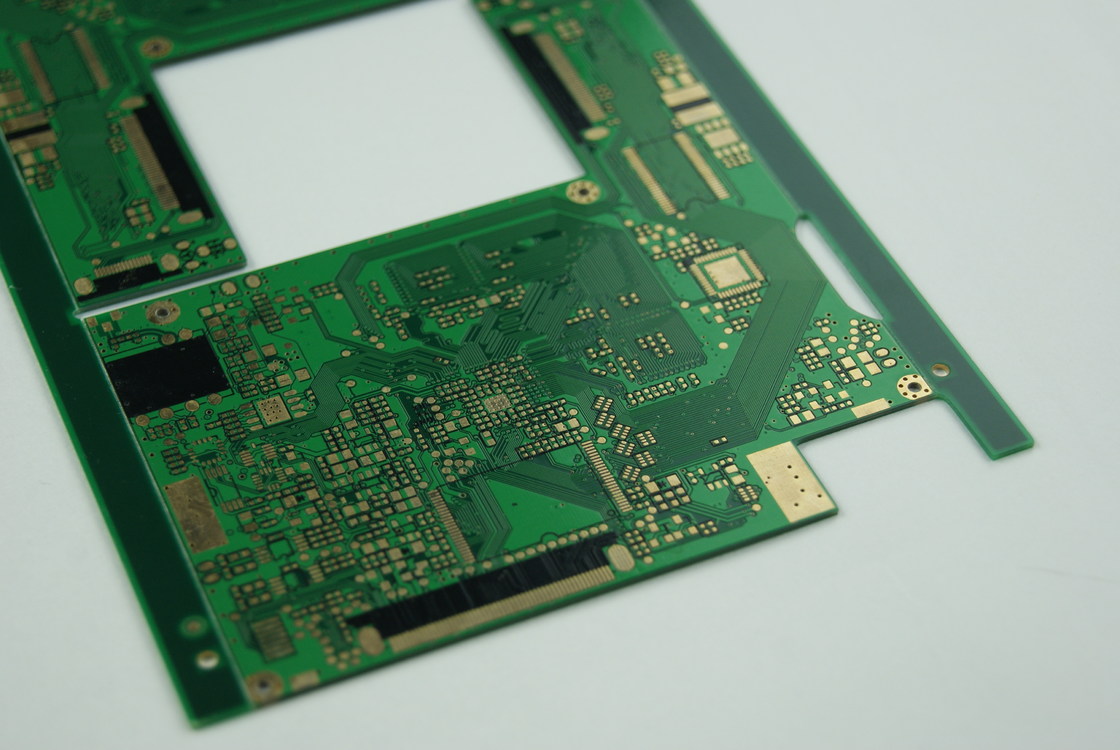

0.4mm의 보드 두께로 다층 PCB 보드는 내구성과 유연성 사이의 균형을 유지하여 컴팩트하면서도 견고한 PCB 솔루션이 필요한 다양한 전자 장치 및 응용 분야에 적합합니다.
또한 1oz의 최종 외부 호일은 다층 PCB 보드의 전도성과 성능을 향상시켜 고속 데이터 처리 및 전송이 필요한 응용 분야에 탁월한 선택입니다.
다층 PCB 보드에 대한 제품 맞춤화 서비스:
서비스: 원스톱 서비스 OEM
특수 요구 사항: 임피던스 제어 테스트
PCBA 표준: IPC-A-610E
범례: 흰색 검정색
표면 처리: 침지 금
당사의 다층 PCB 보드 제품은 보드를 시스템에 원활하게 작동하고 통합할 수 있도록 포괄적인 제품 기술 지원 및 서비스를 제공합니다. 당사의 기술 지원 팀은 제품 관련 문의, 문제 해결 및 최적의 성능을 위한 모범 사례에 대한 지침을 제공할 수 있습니다.
