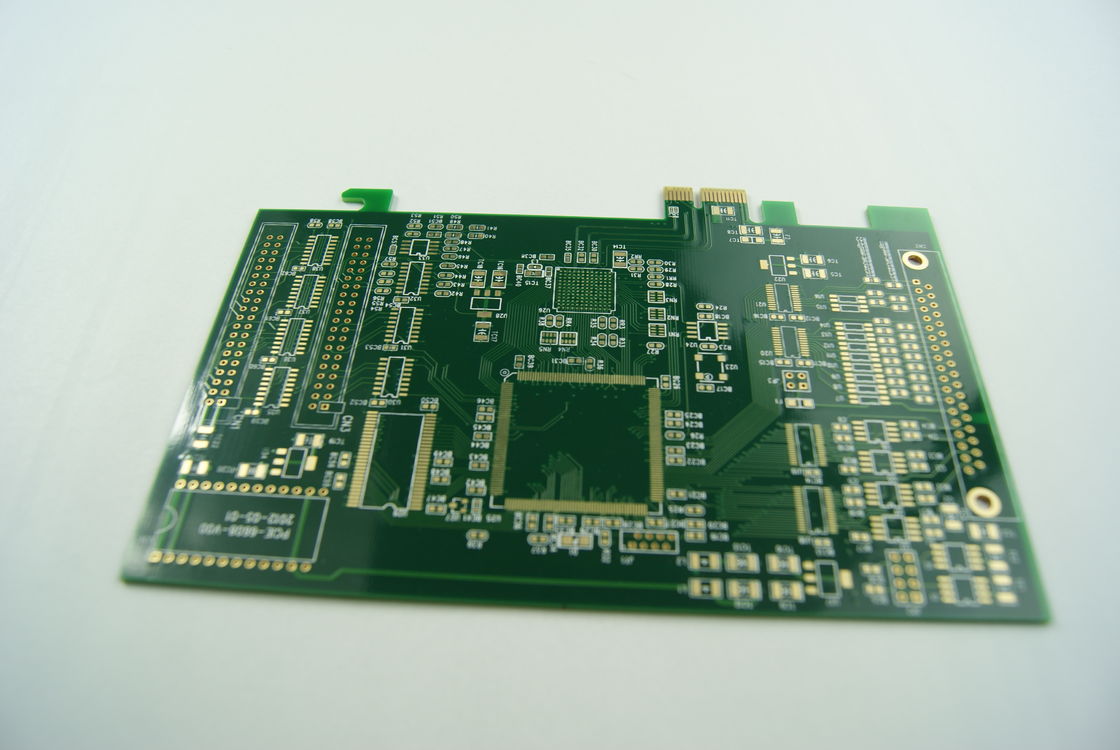

0.10mm 최소 구멍 지름 고급 PCB 제조용 다층 인쇄 회로 보드 단일 계층 몰입 금

0.10mm 최소 구멍 지름 고급 PCB 제조용 다층 인쇄 회로 보드 단일 계층 몰입 금

단층 다층 인쇄 회로판

0.10mm 다층 인쇄 회로판

침지 금 다층 인쇄 회로 보드

지금 챗팅하세요
지금 챗팅하세요
제품 세부 정보
Surface Treatment:
Immersion Gold
Minimum Hole Diameter:
0.10 Mm
Pcba Standard:
IPC-A-610E
Size:
As Per Gerber
Legend:
White Black
Packing:
Vacuum Packing With Carton Box
Board Thinkness:
0.4mm
Pcb:
Single,double,multilayer Pcb,custom Pcb
강조하다:

단층 다층 인쇄 회로판

,

0.10mm 다층 인쇄 회로판

,

침지 금 다층 인쇄 회로 보드

지불 및 배송 조건
제품 설명

제품 설명:

다층 PCB 보드는 최신 전자 장치의 요구 사항을 충족하는 다재다능하고 고품질 제품입니다. 0.4mm의 보드 두께를 가진 이 다층 PWB는 소형 및 경량 설계를 필요로 하는 다양한 응용 분야에 이상적입니다.

0.5~14oz(18-490um) 범위의 구리 두께를 특징으로 하는 이 다층 PCB 보드는 뛰어난 전도성과 내구성을 제공합니다. 간단한 회로 기판이든 복잡한 전자 시스템이든, 구리 두께의 유연성으로 인해 14 레이어 PCB 및 18 레이어 PCB를 포함한 광범위한 프로젝트에 적합합니다.

이 다층 PCB 보드의 뛰어난 특징 중 하나는 0.10mm의 인상적인 최소 구멍 직경입니다. 이 정밀도는 복잡한 설계와 소형 레이아웃을 가능하게 하여 고급 전자 응용 분야에 신뢰할 수 있는 선택입니다.

서비스 측면에서 이 다층 PCB 보드는 포괄적인 원스톱 서비스 OEM 솔루션을 제공합니다. 설계부터 제조까지, 생산의 모든 단계에서 품질과 효율성을 보장하는 원활한 프로세스를 신뢰할 수 있습니다.

전자 장치의 성능과 수명을 향상시키기 위해 다층 PCB 보드는 무전해 금 도금 표면 처리를 제공합니다. 이 처리는 보드의 납땜성을 향상시킬 뿐만 아니라 뛰어난 내식성을 제공하여 시간이 지남에 따라 회로의 신뢰성을 보장합니다.


특징:

  • 제품 이름: 다층 PCB 보드
  • 서비스: 원스톱 서비스 OEM
  • 레전드: 흰색 검정색
  • 최소 구멍 직경: 0.10mm
  • PCB: 단면, 양면, 다층 PCB, 맞춤형 PCB
  • PCBA 표준: IPC-A-610E

기술 매개변수:

레이어 수 4L-28L
최소 구멍 직경 0.10mm
PCB 단면, 양면, 다층 PCB, 맞춤형 PCB
표면 마감 HASL/OSP/ENIG
레전드 흰색 검정색
포장 골판지 상자 진공 포장
표면 처리 무전해 금 도금
서비스 원스톱 서비스 OEM
PCBA 표준 IPC-A-610E
구리 두께 0.5-14oz (18-490um)

응용 분야:

다층 PCB 보드의 제품 응용 사례 및 시나리오:

다층 PCB 보드는 맞춤형 속성으로 인해 광범위한 응용 사례 및 시나리오에서 사용할 수 있는 다재다능한 제품입니다. 2~30개의 레이어 수를 가진 이 제품은 복잡한 회로 설계와 높은 기능성을 필요로 하는 다양한 전자 장치 및 시스템에 적합합니다.

예를 들어, 14 레이어 PCB는 산업 제어 시스템, 통신 장비 및 자동차 전자 장치와 같이 적당한 수준의 복잡성과 성능이 필요한 응용 분야에 이상적입니다. 이러한 PCB는 비용과 기능의 균형을 잘 이루어 전자 산업에서 널리 사용되는 선택입니다.

반면에 16 레이어 PCB는 더 높은 성능과 신뢰성을 요구하는 고급 응용 분야에 적합합니다. 이러한 PCB는 정밀도와 안정성이 중요한 항공 우주 시스템, 의료 기기 및 고속 데이터 통신 장비에 일반적으로 사용됩니다.

또한 다층 PCB 보드는 HASL(Hot Air Solder Leveling), OSP(Organic Solderability Preservatives), ENIG(Electroless Nickel Immersion Gold)를 포함한 표면 마감 옵션을 제공하여 다양한 조립 공정 및 환경 조건과의 호환성을 보장합니다.

또한 이 제품은 고주파 응용 분야에서 신호 무결성을 유지하고 전자기 간섭을 줄이는 데 필수적인 임피던스 제어 테스트에 대한 특별한 요구 사항을 제공합니다. 이 기능은 다층 PCB 보드를 RF/마이크로파 시스템, 신호 처리 장비 및 기타 민감한 전자 장치에 사용하기에 적합하게 만듭니다.

Gerber 파일에 따라 맞춤 설정할 수 있는 크기와 원스톱 서비스 OEM을 제공하는 다층 PCB 보드는 맞춤형 전자 제품을 효율적으로 개발하려는 기업과 개인에게 편리한 솔루션입니다. 소비재 전자 장치용 14 레이어 PCB 또는 정교한 산업 시스템용 16 레이어 PCB가 필요한 경우 이 제품은 정밀도와 품질로 특정 요구 사항을 충족할 수 있습니다.


맞춤 설정:

다층 PCB 보드에 대한 제품 맞춤 설정 서비스:

PCBA 표준: IPC-A-610E

서비스: 원스톱 서비스 OEM

표면 마감: HASL/OSP/ENIG

레전드: 흰색 검정색

구리 두께: 0.5-14oz (18-490um)


지원 및 서비스:

다층 PCB 보드 제품은 최적의 성능과 고객 만족을 보장하기 위해 포괄적인 제품 기술 지원 및 서비스를 제공합니다. 당사의 전문가 팀은 모든 기술 문의, 문제 해결 및 제품 지침을 지원할 수 있습니다.

당사 서비스는 다음을 포함합니다.

  • 제품 설치 및 구성에 대한 기술 지원
  • 제품 사양 및 호환성 지원
  • 문제 해결 및 진단 지원
  • 제품 유지 보수 및 수리 서비스
  • 제품 사용 및 모범 사례에 대한 교육 및 지침

당사의 전담 지원 팀은 귀하의 기술적 요구 사항을 충족하고 다층 PCB 보드 제품의 성공적인 운영을 보장하기 위해 시기 적절하고 효과적인 지원을 제공하기 위해 최선을 다하고 있습니다.
