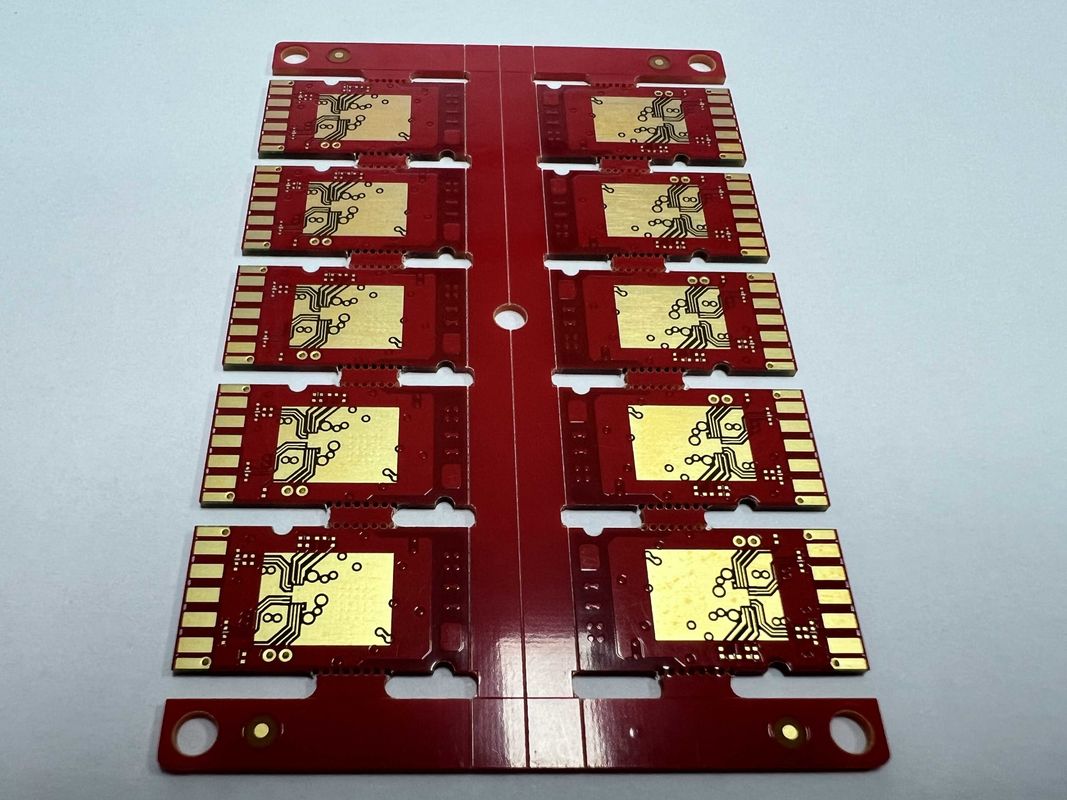

600mm*1200mm 산업용에서 최적의 성능을 위해 다층 PCB 보드

600mm*1200mm 산업용에서 최적의 성능을 위해 다층 PCB 보드

600mm*1200mm 다층 PCB 보드

산업용 다층 PCB 보드

최적 성능 다층 PCB 보드

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
포장:
판지 상자로 진공 포장
구멍 크기:
0.2 밀리미터
맥스. 패널 사이즈:
600mm*1200mm
표면 실장 기술:
그래요
표면:
HASL, 침지 금, 침지 주석, 침지 실버, 골드 핑거, OSP
레이어:
4-22 레이어
구리 두께:
0.5OZ-6OZ
특수한 요구 사항:
멀티클래스 임피던스
강조하다:

600mm*1200mm 다층 PCB 보드

,

산업용 다층 PCB 보드

,

최적 성능 다층 PCB 보드

지불 및 배송 조건
제품 설명

제품 설명:

다층 인쇄 회로 보드, 다층 회로 보드라고도 알려져 있으며,선도적인 구리 엽물질의 2층 이상으로 특징인 인쇄 회로 보드 (PCB) 의 종류이 보드는 컴팩트한 디자인에서 복잡한 회로를 수용 할 수있는 능력으로 인해 다양한 전자 장치 및 응용 프로그램에서 널리 사용됩니다.

우리의 다층 PCB 보드 제품은 4층에서 22층까지의 레이어 범위를 가진 다재다능한 솔루션을 제공하여 다양한 프로젝트 요구 사항에 대한 유연성을 제공합니다.복잡한 디자인에 더 높은 계층 수를 필요로 하거나 더 간단한 애플리케이션에 더 낮은 계층 수를 필요로이 제품은 귀하의 특정 요구를 충족시킬 수 있습니다.

우리의 다층 PCB 보드의 주요 특징 중 하나는 12OZ의 구리 무게입니다. 이 사양은 보드에 충분한 구리 두께를 보장합니다.더 나은 전도성 및 열 분비를 가능하게합니다.적절한 구리 무게는 높은 전류 부하를 운반하고 여러 층에 걸쳐 신호 무결성을 유지하는 데 필수적입니다.

구멍의 최소 크기에 관해서는, 우리의 다층 PCB 보드는 0.2mm의 최소 구멍 크기를 제공합니다.이 작은 구멍 크기 능력은 복잡한 라우팅 요구 사항과 밀집 된 보드를 허용. 당신은 미세한 피치 구성 요소를 수용하거나 복잡한 연결을 만들 필요가 있는지 여부, 0.2mm 최소 구멍 크기는 필요한 정밀도를 제공합니다.

우리의 다층 PCB 보드는 또한 0.2mm에서 6.0mm까지 다양한 두께 범위를 제공합니다.이 폭 넓은 두께 옵션은 특정 보드 두께가 필요한 다른 응용 시나리오를 충족시킵니다.얇고 가벼운 보드 또는 탄력성과 기계적 안정성을 위해 두꺼운 보드가 필요하든, 우리의 제품 포트폴리오는 당신을 포함합니다.

멀티 클래스 저항과 같은 특수 요구 사항이있는 프로젝트의 경우, 우리의 다층 PCB 보드는 이러한 요구 사항을 충족하도록 설계되었습니다.신호의 무결성을 보장하고 신호 반사를 최소화하기 위해 고속 디지털 회로 및 RF 응용 프로그램에서 장애 제어가 중요합니다.멀티클래스 임피던스 기능을 제공함으로써, 우리의 제품은 동일한 보드 내에서 다양한 임피던스 요구 사항을 지원하여 효율적인 신호 전송 및 수신을 허용합니다.



특징:

  • 제품명: 다층 PCB 보드
  • 두께: 0.2mm-6.0mm
  • 서비스: 원스톱 서비스 OEM
  • 최대 패널 크기: 600mm*1200mm
  • 구멍 크기: 0.2mm
  • 층 수: 4~32 층


기술 매개 변수:

표면 장착 기술
구리 무게 12OZ
서비스 원스톱 서비스 OEM
4-22 층
두께 00.2mm-6.0mm
구멍 크기 00.2mm
포장 카튼 상자 와 함께 진공 포장
최대 패널 크기 600mm*1200mm
크기 /
계층 수 4~32층


응용 프로그램:

다층 PCB 보드의 응용과 시나리오에 관해서, 다층 PWB (프린트 와이어링 보드) 라고도 알려져 있습니다.다양성 및 특유의 특성으로 인해 다양한 가능성이 있습니다이 유형의 회로 보드는 여러 층으로 설계되며 일반적으로 4에서 22 층까지 다양하며 표준 PCB에 비해 복잡성과 기능을 높입니다.

멀티 레이어 PCB가 뛰어난 핵심 분야는 스마트폰, 태블릿, 노트북과 같은 고밀도 회로를 필요로 하는 전자 장치입니다.여러 층을 통합 할 수 있는 능력은 더 복잡한 디자인과 컴팩트한 레이아웃을 가능하게합니다공간의 중요성이 높은 소형 기기에 적합합니다.

또한, 0.5oz에서 6oz의 구리 두께의 다층 회로 보드는 우수한 전도성과 열 방출을 제공합니다.효율적인 열 관리를 요구하는 애플리케이션에 적합하도록, 예를 들어 LED 조명 시스템 및 전력 전자 장치.

4층에서 32층까지의 층으로, 이 다층 PCB는 항공우주 및 국방 장비, 의료기기,및 산업 제어 시스템추가 계층은 신호 무결성을 향상시키고, 전자기 간섭을 줄이고, 미션-크리티컬 애플리케이션에 중요한 신뢰성을 향상시킵니다.

다층 PCB의 두께 범위는 0.2mm에서 6.0mm까지 매우 얇은 웨어러블 장치에서 견고한 산업 장비에 이르기까지 다양한 요구 사항을 충족시킵니다.두께의 이 유연성은 응용 프로그램의 특정 필요에 따라 사용자 정의를 허용, 최적의 성능과 내구성을 보장합니다.

요약하자면, 다층 PCB 제품은 다양한 산업 및 응용 분야에 대한 다재다능한 솔루션으로 향상된 기능, 신뢰성 및 성능을 제공합니다.소비자 전자제품이든, 자동차 시스템, 통신, 또는 다른 첨단 기술 분야, 다층 PCB는 현대 세계를 움직이는 장치와 시스템에 전원을 공급하는 데 중요한 역할을 합니다.



사용자 정의:

다층 PCB 보드의 제품 사용자 정의 서비스:

층: 4-22 층

최대 패널 크기: 600mm*1200mm

특수 요구 사항: 다급 저항

구리 무게: 12oz

표면 장착 기술: 예



지원 및 서비스:

우리의 제품 기술 지원 및 다층 PCB 보드에 대한 서비스는 다음을 포함합니다:

- 모든 기술적 문제들에 대한 전체적인 문제 해결 지원

- 전문 전문가의 전담 팀으로 안내와 해결책을 제공할 수 있습니다.

- 정기 소프트웨어 업데이트 및 유지 보수 서비스

- 제품 교육 및 사용자를 위한 교육 자원

- 특정 요구사항에 맞춘 맞춤형 솔루션 및 컨설팅 서비스
