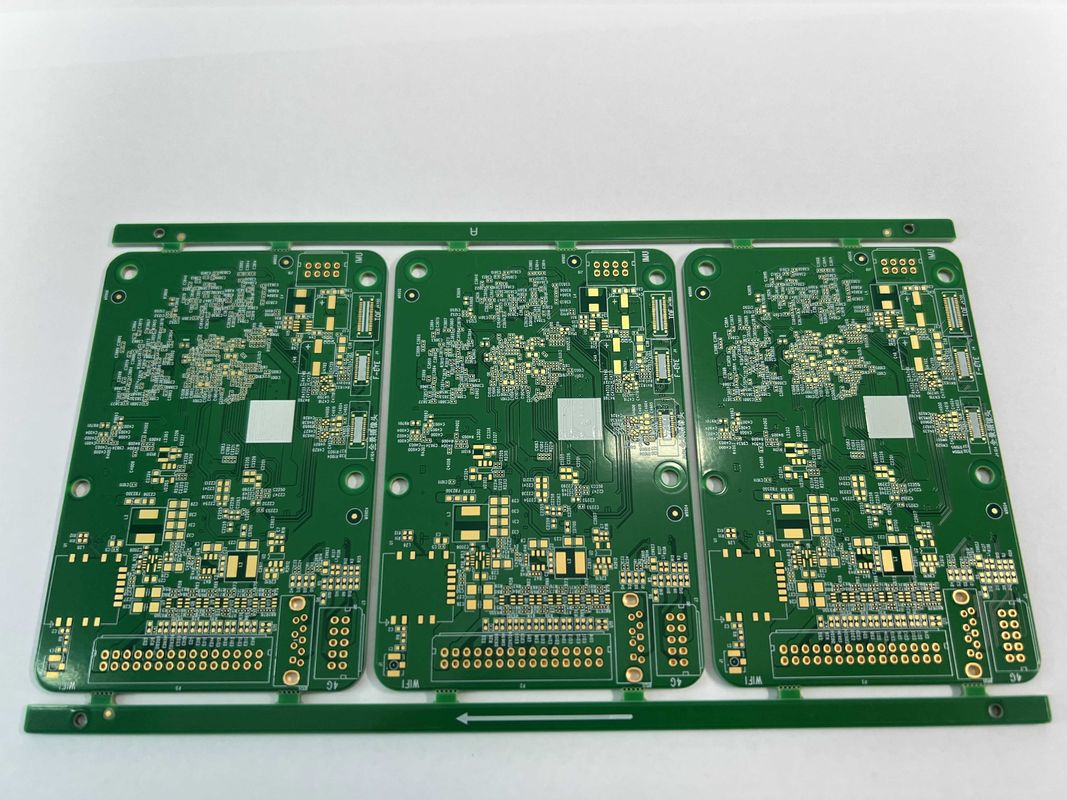

최고 수준의 다층 PCB 보드를 소개합니다. 전자 회로 요구에 맞는 최첨단 솔루션입니다.이 다층 인쇄 회로 보드는 비교할 수 없는 유연성과 기능을 제공합니다작은, 콤팩트 보드 또는 더 큰, 더 복잡한 디자인을 요구하든, 우리의 제품은 귀하의 요구 사항을 수용 할 수 있습니다.
0.2mm에서 6.0mm의 두께 범위로, 우리의 다층 PWB는 내구성과 성능에 대한 업계의 최고 표준을 충족하도록 설계되었습니다.이것은 당신의 회로가 잘 보호되고 다양한 응용 프로그램에서 최적의 기능을 위해 필요한 구조적 무결성을 가지고 있는지 확인.
우리의 다층 PCB 보드의 특징 중 하나는 다 클래스 임피던스 요구 사항을 충족 할 수있는 능력입니다. 이것은 보드가 효과적으로 다른 신호 임피던스 수준을 관리 할 수 있음을 의미합니다.전자 시스템 내에서 원활한 통신과 작동을 허용합니다.14 레이어 PCB로,이 제품은 정확한 임피던스 제어와 신호 무결성을 요구하는 응용 프로그램에 이상적입니다.
포괄적인 솔루션을 제공하는 우리의 약속의 일환으로, 우리는 우리의 다층 인쇄 회로 보드에 대한 원스톱 서비스 OEM 패키지를 제공합니다.이 서비스는 디자인과 프로토타입 제작, 제조 및 테스트까지 모든 것을 포함합니다., 당신이 당신의 정확한 사양을 충족하는 고품질 제품을 받는 것을 보장합니다.
복잡한 전자 프로젝트나 전문적인 응용 프로그램에서 일하든,우리의 4-32 층의 다층 PWB는 우수한 회로 성능과 신뢰성을 달성하기 위해 완벽한 선택입니다우리의 전문 지식과 최첨단 기술을 신뢰하여 여러분의 기대를 뛰어넘는 제품을 제공할 수 있습니다.
| 특별 요구 사항 | 멀티클래스 임페던스 |
| 표면 | HASL, 몰입 금, 몰입 진, 몰입 은, 금 손가락, OSP |
| 층 | 4-22 층 |
| 구리 무게 | 12OZ |
| 크기 | / |
| 표면 장착 기술 | 네 |
| 최대 패널 크기 | 600mm*1200mm |
| 구리 두께 | 00.5oz-6oz |
| 서비스 | 원스톱 서비스 OEM |
| 구멍 크기 | 00.2mm |
다층 PCB 보드의 응용 기회와 시나리오에 관해서 가능성은 넓고 다양합니다.이 보드는 산업과 응용의 넓은 범위에 이상적입니다..
다층 PCB 보드의 핵심 속성 중 하나는 층의 다양성입니다. 4 층에서 22 층까지,이 보드는 복잡하고 진보 된 전자 장치에 잘 적합합니다.예를 들어, 18 층 PCB는 복잡한 회로 설계와 높은 구성 요소 밀도를 위해 충분한 공간을 제공합니다.
다양한 구리 두께 선택의 덕분에, 0.5oz에서 6oz까지, 다층 PCB 보드는 우수한 전도성과 내구성을 제공합니다,신뢰성이 중요한 고성능 애플리케이션에 적합하도록.
표면 장착 기술 호환성은 이러한 보드의 유용성을 더욱 향상시켜 구성 요소의 효율적인 조립을 허용하고 현대 전자 장치에서 최적의 성능을 보장합니다.
두께 범위 0.2mm에서 6.0mm로, 다층 PCB 보드는 밀집성과 견고함 사이의 균형을 이루며 공간 제약이 우려되는 응용 프로그램에 적합합니다.
통신, 자동차 전자, 산업 제어 시스템, 또는 다층 회로판의 사용이 필요한 다른 산업에서든, 이러한 보드는 신뢰성을 제공합니다.성능, 그리고 오늘날 기술 중심의 세계의 요구에 대응하기 위해 필요한 유연성.
다층 PCB 보드의 제품 사용자 정의 서비스:
우리의 다층 PCB, 다층 인쇄판, 다층 회로판을 위해, 우리는 다음과 같은 사용자 정의 옵션을 제공합니다:
구리 무게: 12oz
구리 두께: 0.5oz-6oz
서비스: 원스톱 서비스 OEM
크기: /
포장: 진공 포장 및 카튼 상자
우리의 다층 PCB 보드 제품은 PCB 보드의 원활한 운영과 유지보수를 보장하기 위해 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.우리의 전문가 팀은 모든 기술적 문의에 도움을 쉽게 사용할 수 있습니다, 문제 해결, 그리고 귀하의 다층 PCB 보드의 성능을 최적화하는 데 필요한 지침.
문의사항을 직접 저희에게 보내세요
