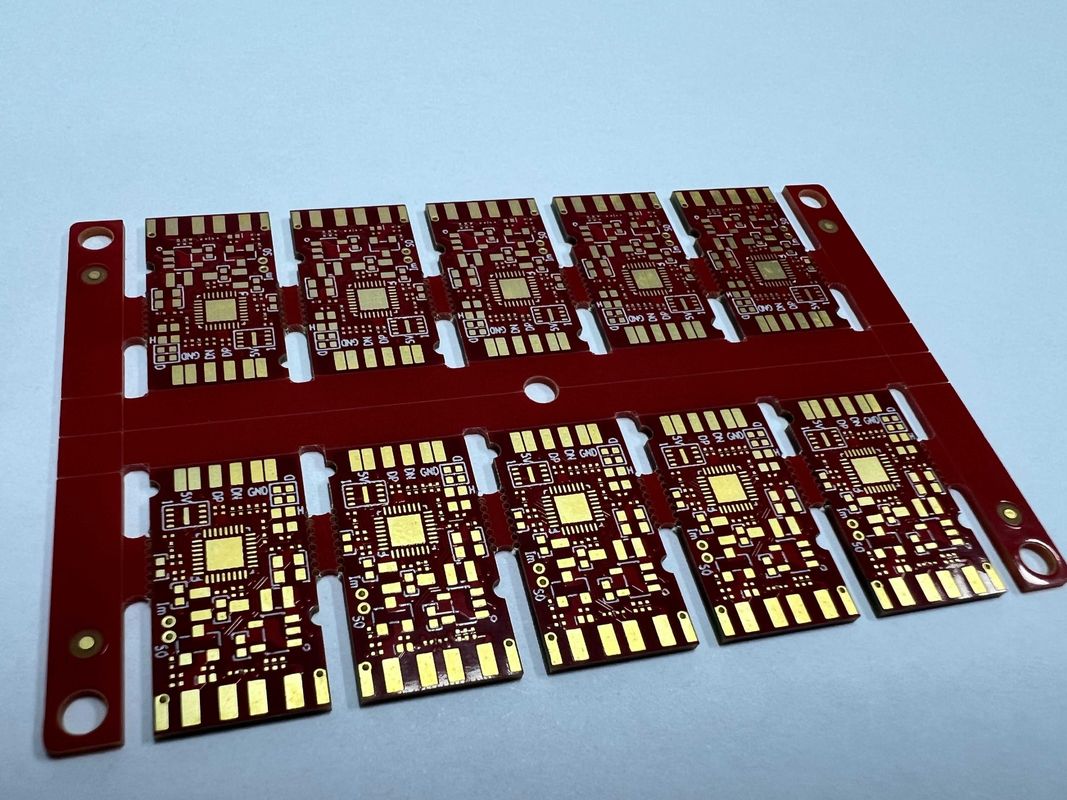

12OZ 구리 무게와 0.2mm-6.0mm 두께의 사용자 정의 가능한 다층 PCB 보드

12OZ 구리 무게와 0.2mm-6.0mm 두께의 사용자 정의 가능한 다층 PCB 보드

사용자 정의 가능한 다층 PCB 보드

12OZ 구리 무게 다층 PCB 보드

6.0mm 두께 다층 PCB 보드

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
서비스:
원 스톱 서비스 OEM
두께:
0.2mm-6.0mm
레이어:
4-22 레이어
표면 실장 기술:
그래요
포장:
판지 상자로 진공 포장
층수:
4-32 층
크기:
/
구리 중량:
12 온스
강조하다:

사용자 정의 가능한 다층 PCB 보드

,

12OZ 구리 무게 다층 PCB 보드

,

6.0mm 두께 다층 PCB 보드

지불 및 배송 조건
제품 설명

제품 설명:

다층 PCB 보드는 복잡한 회로 설계가 필요한 첨단 전자 애플리케이션을 위해 고품질 제품입니다.이 제품은 정확성과 신뢰성을 요구하는 프로젝트에 이상적입니다..

다층 PCB 보드의 주요 속성 중 하나는 0.5oz에서 6oz까지의 구리 두께에서 다양성입니다.이 유연성은 특정 프로젝트 요구 사항에 따라 사용자 정의를 허용합니다., 최적의 성능과 내구성을 보장합니다.

원스톱 서비스 OEM 접근법으로 고객들은 원활하고 효율적인 생산 과정의 혜택을 누릴 수 있습니다.이 서비스 제공은 제조 프로세스를 효율화하고 최종 제품이 최고 수준의 품질과 성능을 충족시키는 것을 보장합니다..

다층 PCB 보드는 0.2mm에서 6.0mm의 두께 범위에서 사용할 수 있으며, 다양한 응용 프로그램 및 환경에 대한 옵션을 제공합니다.가늘고 콤팩트한 디자인이나 견고하고 내구성 있는 건축물, 이 제품은 정확성과 정확성으로 다양한 요구를 충족시킬 수 있습니다.

고급 애플리케이션을 위해 설계된 다층 PCB 보드는 구리 무게 12OZ를 자랑하며 우수한 전도성과 신호 무결성을 보장합니다.이 특징 은 최적 의 성능 과 신뢰성 을 요구 하는 복잡한 회로 설계 에 필수적 이다.

표면 완공에 관해서는 다층 PCB 보드는 HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger 및 OSP를 포함한 다양한 옵션을 제공합니다.이 표면 완공은 PCB의 내구성과 성능을 향상시킵니다., 그것은 광범위한 응용 프로그램에 적합합니다.

14 레이어 PCB, 멀티 레이어 회로 보드 또는 12 레이어 PCB가 필요하든 말든, 멀티 레이어 PCB 보드는 귀하의 특정 프로젝트 요구를 충족시킬 수있는 다재다능하고 신뢰할 수있는 제품입니다.첨단 사양과 고품질의 구조로, 이 제품은 정확성과 성능을 요구하는 까다로운 전자 애플리케이션에 대한 최고의 선택입니다.



특징:

  • 다층 PWB
  • 16층 PCB
  • 다층 회로판
  • 크기: /
  • 포장: 진공 포장 및 카튼 상자
  • 구멍 크기: 0.2mm
  • 층: 4-22 층
  • 특수 요구 사항: 다급 저항


기술 매개 변수:

표면 HASL
특별 요구 사항 멀티클래스 임페던스
구리 두께 00.5oz-6oz
구리 무게 12OZ
두께 00.2mm-6.0mm
포장 카튼 상자 와 함께 진공 포장
표면 장착 기술
4-22 층
계층 수 4~32층
서비스 원스톱 서비스 OEM


응용 프로그램:

다층 PCB 보드 제품의 응용 기회와 시나리오를 고려할 때 다양한 특성이 광범위한 용도로 적합합니다.

다층 회로 보드에 표면 마운트 기술을 통합하면 현대 전자 장치 및 장비와의 호환성이 향상됩니다.이 특징은 효율적인 조립 프로세스를 허용, 통신, 자동차, 소비자 전자제품 및 의료 기기와 같은 산업의 응용에 이상적입니다.

멀티클래스 임페던스에 대한 특별한 요구 사항으로, 다층 인쇄 회로 보드는 신호 무결성이 중요한 고주파 애플리케이션에 적합합니다.이것은 첨단 통신 시스템에서 사용을위한 선호 선택, 레이더 시스템, 항공 우주 기술, 고속 데이터 처리 장비.

다층 PWB의 최소 구멍 크기는 0.2mm로 복잡한 디자인과 밀집된 구성 요소를 지원 할 수 있습니다.이 기능은 스마트 폰과 같은 컴팩트 전자 장치에서 유리합니다., 태블릿, 웨어러블, 그리고 공간 최적화가 필수적인 IoT 기기입니다.

HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger, 그리고 OSP를 포함한 표면 마무리 옵션으로,다층 PCB 보드는 다양한 환경 요구 사항과 응용 프로그램을 충족시킬 수 있습니다.이 표면 마감은 굽기 용량, 부식 저항성 및 전반적인 신뢰성을 향상시켜 경악한 운영 조건과 중요한 응용 프로그램에서 사용하기에 적합합니다.

다층 회로 보드에서 0.5oz에서 6oz의 구리 두께 범위는 다른 전류 운반 용량과 열 관리 필요에 대한 설계에 유연성을 제공합니다.이것은 전력 전자제품에 대한 선호 선택으로 만듭니다., 산업 제어 장치, LED 조명 및 자동차 애플리케이션에서 강력한 성능과 내구성이 필수적입니다.



사용자 정의:

포장: 진공 포장 및 카튼 상자

서비스: 원스톱 서비스 OEM

구리 두께: 0.5oz-6oz

표면 장착 기술: 예

층 수: 4~32 층



지원 및 서비스:

다층 PCB 보드 제품은 모든 문제 또는 문의에 고객에게 도움을 주기 위해 포괄적인 제품 기술 지원 및 서비스와 함께 제공됩니다.우리의 기술 지원 팀은 제품 사용에 대한 지침을 제공 할 수 있습니다, 문제 해결 및 사용자 정의 옵션. 추가로, 우리는 제품 설치, 유지 보수 및 수리와 같은 서비스를 제공하여 귀하의 다층 PCB 보드의 최적의 성능을 보장합니다.
